Какие поломки встречаются и как сделать ремонт своими руками

Эксплуатация отопительных систем подразумевает возможность обслуживания и устранения многих неисправностей силами хозяев квартиры. Не является исключением и циркуляционный насос: главное – понимать его устройство и принцип работы. Также потребуется наличие некоторых инструментов. Перед тем, как разобрать циркуляционный насос, необходимо удостоверится в правильности его коммутации с электросетью. Все параметры должны соответствовать указаниям техпаспорта.

Чаще всего встречаются следующие неисправности циркуляционного насоса отопления:

  1. Аппарат создает шум. Причины такого явления могут быть следующими: вал мотора покрылся ржавчиной после зимнего хранения оборудования или внутрь крыльчатки попал посторонний предмет. Для решения первой проблемы потребуется разборка циркуляционного насоса – насос перед этим отключают. После этого ротор нужно несколько раз провернуть. Во втором случае все гораздо проще – аппарат разбирается для извлечения инородного тела. В дальнейшем желательно обзавестись защитным сетчатым фильтром.
  2. Насосный вал прекратил вращение. Первым делом, используя тестер, необходимо проверить прибор на наличия в нем напряжения. Еще одна часто встречаемая причина – ошибки при подключении. Большинство моделей комплектуется плавкими предохранителями, которые перегорают при скачках напряжения в сети.
  3. Появление непривычного шума. Причинами нехарактерных для работы циркуляционного насоса звуков зачастую выступает скопившейся в системе воздух. Проблема такого рода решается очисткой труб от воздушных пробок. Для того, чтобы больше никогда не возвращаться к подобной ситуации, рекомендуется оснастить верхний участок трубопроводной системы специальным автоматическим узлом. Он будет самостоятельно стравливать воздух по мере его накопления.
  4. Насос перестал запускаться. Самая вероятная причина – прекратилась подача электричества. Для устранения необходимо проверить правильность коммутации фаз и предохранителей. Если с этим все нормально, возможно — сгорела обмотка привода. Как правило, обычный пользователь устранить такую поломку не в состоянии, так как разобрать насос отопления непросто.
  5. Проработав несколько минут, прибор отключается. Это может происходить из-за неправильного соединения проводов по фазам внутри клемника. Еще одна причина – окислился контакт предохранителя, которые нуждается в периодической чистке от шлаков.
  6. Сильная вибрация оборудования во время работы. Скорее всего – разболтался подшипник (время от времени потребуется его замена). Такой ремонт насоса отопления своими руками лучше не проводить.

2 Типичные неисправности циркуляционных насосов

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

  1. Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
  2. Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

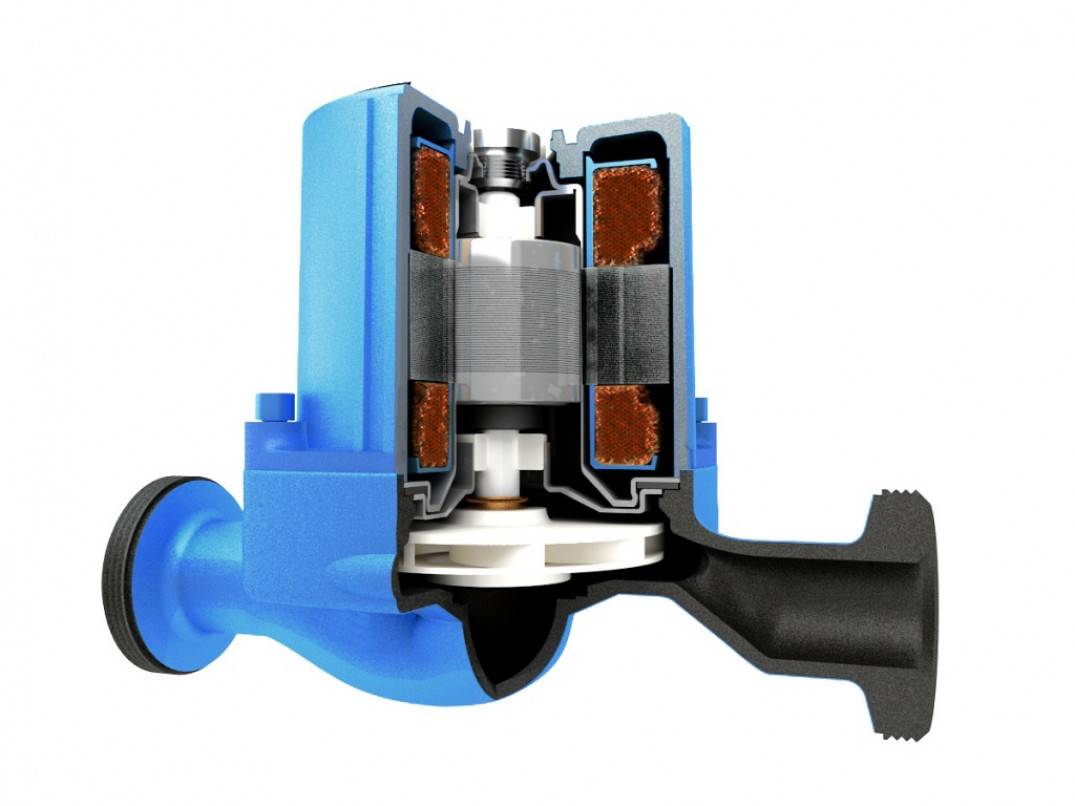

Устройство циркуляционного насоса нового поколения

  • изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
  • засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
  • постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
  • нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
  • маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

  • попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
  • неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
  • нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
  • Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Причины и устранение неполадок

  • насос включается, но ротор не работает. Если главный элемент циркуляционного оборудования отказывается вращаться, то самой очевидной причиной являются неполадки с поставкой электропитания. Например, если в сети часто происходят скачки напряжения, то предохранитель в насосе начинает плавиться, тем самым размыкая электрическую цепь. Решение проблемы в данном случае состоит из двух действий. Во-первых, наладьте работу сети. Во-вторых, замените предохранитель на новый. Если же с ним изначально все в порядке, то тщательно осмотрите остальные элементы, отвечающие за получение электропитания устройством. При обнаружении повреждений провода или выключателя их также следует заменить. Использовать в сломанном виде их категорически нельзя, так как это может привести и к полной поломке оборудования, и к получению вреда для здоровья хозяев. Еще один момент, который следует проверить — это то, в каком состоянии находится обмотка электромотора. Здесь важен показатель сопротивления, который измеряется с помощью мультиметра. У некоторых моделей ротора он должен составлять от 10 до 15 Ом, у других — от 35 до 40 Ом. Это зависит от конкретного оборудования. Сопротивление, присущее нормально работающей обмотке обычно указано в технической документации, прилагаемой к устройству. Если же мультиметр при проверке выдает бесконечность или что-то около нуля, то это значит, что обмотка вышла из строя, и этот элемент придется менять;
  • насос перегревается. В норме температуры этого устройства и трубы должны совпадать. Если вы обнаружили, что насос значительно горячее необходимого, то тому может быть несколько причин. Первая из них — неправильно выполненный монтаж. В этом случае вы будете наблюдать перегрев сразу же, как только установили новый насос. Исправить это можно единственным образом — заново все разобрать и собрать так, как надо. Второй причиной может быть засорение устройства. Чаще всего это свойственно отопительным системам, в обустройстве которых используются элементы, подверженные коррозийным процессам — например, трубы из стали низкого качества. Частицы ржавчины, образующейся на внутренних стенках, иногда отваливаются, и теплоноситель несет их туда, куда идет сам — в том числе, и в циркуляционный насос. Если последний забивается, то ему приходится применять больше усилий, чтобы обеспечить нормальный ток жидкости, отсюда и возникает перегрев. Проблема решается прочисткой фильтра, установленного внутри устройства, а также всех элементов оборудования, куда забилась грязь. Третья возможная причина перегрева — недостаточное количество или полное отсутствие смазки на подшипниках. Это приводит к ухудшению их работы и к истиранию элементов. Решение проблемы очевидно — нужно смазать детали заново. И четвертая причина перегрева, о которой стоит упомянуть — это слишком малое напряжение в электросети. Для того чтобы насос нормально работал, ему необходимо 220 В. Если вы обнаружили, что в вашей сети напряжение меньше, то с циркуляционным оборудованием разбираться бесполезно — корректируйте поставку электропитания;
  • теплоноситель циркулирует с недостаточным напором. Это тоже говорит о каких-то неполадках в работе оборудования. Как и в случае с перегревом, важную роль здесь может играть засорение элементов конструкции. Метод исправления все тот же — прочистка. Также, если в вашей сети напряжение не 220 В, а 380 В, обязательно проверьте правильность подключения насоса. Часто бывает так, что электропровод подсоединен не к той фазе, отсюда и проблемы с мощностью оборудования.

осмотр циркуляционного насоса

Кстати, вы можете значительно облегчить себе жизнь, если изначально приобретете оборудование с датчиками перегрева и сухого хода. Они будут отслеживать состояние дел и при возникновении проблем сразу же отключать насос, сигнализируя вам тем самым о неполадках. Такой подход поможет избежать серьезных ремонтных работ, ведь чем раньше обнаружена неисправность, тем меньше ущерба будет нанесено оборудованию.

Уверены, что теперь вы легко справитесь и с разборкой, и с ремонтом циркуляционного насоса. Для закрепления информации посмотрите еще и видео, ссылка на которое расположена ниже. Успехов!

Конструкция

Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.

Конструкционные элементы насоса:

  • насосная часть, раковина и крыльчатка, закрепленная на валу;
  • электродвигатель;
  • блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

2 Какие типичные неисправности у циркуляционных насосов?

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

  1. Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
  2. Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

Устройство циркуляционного насоса нового поколения

  • изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
  • засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
  • постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
  • нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
  • маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

  • попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
  • неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
  • нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
  • Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Стоимость установки систем отопления

Монтаж системы отопления

Монтаж радиатора отопленияштот 2 000 ₽
Монтаж встраиваемого в пол конвектораштот 4 500 ₽
Монтаж радиатора отопления (нестандартного размера, чугунного, дизайн)штот 4 500 ₽
Монтаж распределительного коллекторного шкафа отопленияшт4 500 ₽
Комплекс работ по монтажу системы отопления дома до 100 м²от49 500
Комплекс работ по монтажу системы отопления дома до 150 м²от52 500
Комплекс работ по монтажу системы отопления дома до 200 м²от72 500
Комплекс работ по монтажу системы отопления дома до 250 м²от87 500
Стоимость точную уточняйте по телефону84957446774

Стоимость установки систем отопления. Стоимость корректирована от 05 мая 2021

Монтаж системы напольного отопления (теплый пол)

Водяного теплого пола м²от 500 ₽
Распределительного коллекторного шкафа для напольного отопления (наружного)шт4 500 ₽
Прибора регулировки температуры теплого пола (Unibox)штот 2 000 ₽
Группы регулирования температуры теплого пола (термостатический вентиль, термостат с накладным датчиком, байпасный вентиль, пускатель)шт3 750 ₽
Магистральных труб системы отопления и трубной изоляции (сшитый полиэтилен, металлопластик) до 20 ммм/пог100 ₽
Магистральных труб системы отопления и утепление трубной изоляцией (сшитый полиэтилен, металлопластик) до 32 ммм/пог230 ₽
Стоимость точная рассчитывается после выездаинженера

Стоимость установки систем отопления. Стоимость корректирована от 05 мая 2021

Монтаж системы отопления для складов, ангаров, цеха, автосервиса

Монтаж тепловентилятора, с подведением труб, крепление к бетонной стенештот 15 000 ₽
Монтаж автоматики управления тепловентиляторомштот 4 500 ₽
Опрессовка, ПНР, заполнение теплоносителемм2от 100 ₽
Монтаж регистра, резьбаштот 6 750 ₽
Монтаж регистра, сваркаштот 15 000 ₽
Стоимость точная рассчитывается после выезда_инженера_

Стоимость установки систем отопления. Стоимость корректирована от 05 мая 2021

Грамотная эксплуатация насоса – чтобы экстренный ремонт не понадобился

Правильное обращение с насосным оборудованием и регулярное проведение его техобслуживания исключает необходимость ремонтных работ на долгие годы. При эксплуатации помпы учитывайте следующее:

  • Не запускайте насос, если трубопровод не заполнен теплоносителем.
  • Включайте циркуляционное оборудование хотя бы раз в месяц на 15–20 минут. Длительный простой насоса гарантированно приведет к появлению неисправностей его отдельных узлов и механизмов.
  • Следите за рекомендованным производителем объемом перекачиваемой жидкости. Если устройство рассчитано на 100 л теплоносителя в час, запрещено перекачивать через него большее количество воды.
  • Перед началом отопительного сезона проверяйте систему на герметичность, правильность подключения циркуляционного агрегата к электросети. Проводите пробные запуски насоса, чтобы удостовериться в отсутствии вибрации и посторонних шумов.

Большое значение для стабильной работы циркуляционного насоса имеет и его регулярное техобслуживание. Эту процедуру можно выполнить самостоятельно. Нужно удостовериться в надежной фиксации проводов, ведущих к клеммам, отсутствии течей в агрегате, наличии заземления между клеммой и корпусом помпы. Также нужно раз в 1–3 месяца смазывать резьбовые фланцы и подтягивать все болты насоса. Не забывайте об описанных профилактических мероприятиях, и тогда циркуляционный агрегат будет служить вам без аварий десятилетиями.

Возможные неполадки

После того как вы разобрали конструкцию на отдельные элементы, можно определить, что именно вышло из строя. Впрочем, некоторые неполадки можно диагностировать еще до снятия циркуляционного насоса с системы. Но доскональная проверка не повредит, в любом случае. Как правило, хозяева сталкиваются с одной из следующих неисправностей:

  • не вращается ротор. Это может происходить из-за проблем с электропитанием. Прежде всего, проверьте состояние предохранителя. Вполне возможно, что в результате скачков напряжения в электросети он начинает плавиться и тем самым размыкает электроцепь при попытке включения устройства. В этом случае поможет замена данного элемента. Если с предохранителем все в порядке, поверьте остальные элементы, которые обеспечивают получение прибором питания: провод, выключатель и т. д. Если какой-то из этих элементов поврежден, он подлежит замене. И последнее, что нужно проверить — это состояние обмотки электрического мотора. Диагностика осуществляется с помощью мультиметра. Если показатель сопротивления при проверке составляет от 10 до 15 Ом, то с обмоткой все в порядке. Учтите, что некоторые модели оснащены обмоткой с показателями от 35 до 40 Ом — если увидите такие цифры, не стоит пугаться. А вот если мультиметр философски показывает бесконечность, то это прямо говорит о недееспособности обмотки,
  • насос перегревается в процессе работы. По-хорошему, его температура должна быть той же, что и у трубопровода, по которому циркулирует теплоноситель. Если вы заметили значительное повышение данного показателя, это может свидетельствовать о нескольких проблемах. Когда подобное происходит сразу после установки нового насоса, это обычно говорит о неправильной процедуре монтажа. В этом случае вам необходимо сразу же переустановить прибор. Второй распространенной причиной перегрева устройства является попадание в него инородных предметов. Это свойственно, в первую очередь, системам отопления, которые эксплуатируются уже долгое время. В трубопроводе постепенно образуются различные отложения и ржавчина. Все это «богатство» периодически отваливается кусками от стенок труб и забивается в различные элементы отопительной системы, одним из которых и является циркуляционный насос. Естественно, в нем при этом резко уменьшается объем пространства для прохождения потока воды. В результате происходит перегрузка устройства. Сначала это приводит к его постоянному перегреванию, а затем может просто вывести прибор из строя. Поэтому, если вы заметили проблемы с температурой оборудования, его необходимо разобрать и очистить от загрязнений. Еще одним поводом для перегрева может послужить недостаточное количество смазки на подшипниках. Из-за этого они хуже работают и быстрее стираются. И последняя причина, которую стоит упомянуть в данном пункте — это низкое напряжение в сети. Для корректной работы циркуляционного насоса необходимо 220 В. При меньшем напряжении начнется перегрев. Поэтому сначала проверьте состояние вашей сети с помощью вольтметра, в некоторых случаях это помогает избежать бесполезной разборки устройства,
  • уменьшение напора теплоносителя. Проще говоря, сам по себе насос работает, но вот свою прямую функцию по перегонке жидкости не выполняет. Если напряжение вашей электросети составляет 380 В, то проверьте, к нужной ли фазе подсоединен провод питания насоса. Также проверьте состояние сетчатого фильтра, установленного в насосе. При повышении вязкости теплоносителя устройству становится сложнее стимулировать его циркуляцию.

Схема и принципы работы тепловых насосов

(function(w, n) { w = w || []; w.push(function() { ({ blockId: “R-A-150232-1”, renderTo: “yandex_rtb_R-A-150232-1″, async: false }); }); (”); })(this, “yandexContextSyncCallbacks”);

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

  1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
  2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
  3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
  4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
  5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

  • установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
  • эксплуатировать станцию только при положительной температуре;
  • не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
  • использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
  • не допускать перегибов труб;
  • предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

Как выбрать циркуляционный насос для отопления дома?

Выбирая насос циркуляционный, следует учесть ряд очень важных характеристик. К ним относится:

Мощность – обычно для обслуживания больших частных домов нужно выбирать устройства средней и высокой мощности. Если дом имеет только один этаж из нескольких комнат, то для его отопления вполне хватит насоса с небольшой мощностью;
Максимально допустимая температура теплоносителя – очень важный параметр, который всегда указывается в паспорте насоса. Используя агрегат для горячей воды, необходимо всегда контролировать, чтобы температура жидкости не превышала максимально допустимую норму. Настроить уровень нагревания воды можно на котле отопительной системы;
Диаметр трубопровода – этот параметр указывает, какого диаметра трубы удастся подключить к устройству для водоснабжения дома;
Напор – этот параметр обозначает, на какую дистанцию насос будет проталкивать теплоноситель. Как правило, бытовые агрегаты способны создавать напор в диапазоне от 20 до 60 м;
Производительность – это количество жидкости, которую всасывает и выталкивает насос циркуляционный за определенный период работы. Для расчета этого показателя следует учесть общую площадь обогреваемых помещений и выбрать соответствующий агрегат;
Наличие автоматики – большинство современных насосов для горячего водоснабжения обладают встроенными защитными устройствами, которые отключают агрегат при изменении давления и других параметров в системе

В продаже можно найти насосы с терморегулятором, с защитой от сухого хода и другими полезными функциями;
Размеры насоса – важно помнить, что маленький агрегат не способен обслуживать большие по площади дома. Вместе с тем, мини насосы практически не издают шум при работе и потребляют меньше электроэнергии.
