Ремонт старой советской газовой колонки

Водонагреватель протекает

Если вы увидели на своей колонке похожие пятна, то будьте уверены, что она у вас протекает и ей нужен ремонт.

Эта неисправность может возникнуть преимущественно в газовых колонках, работающих долгое время. Две основные причины протекания это:

Прохудился радиатор.

Треснули трубки (отводы) или прокладки в соединениях. Замена радиатора или отводов обходится довольно дорого. Поэтому есть резон выполнить ремонт газовой колонки своими силами. Для ремонта необходимы:

  • отвертки (крест и обычная);
  • ключи рожковые (набор);
  • припой с канифолью;
  • пылесос;
  • растворитель;
  • «шкурка».

Заделка отверстий

Из-за тяжелых условий работы радиатор или отводы могут прогореть и на них появляются дыры. Если вы определили, в каком месте протечка, то отремонтировать маленькое отверстие можно обычным паяльником.

Подготовка газовой колонки к ремонту

  • Слейте всю жидкость из системы — откройте только кран горячей воды, открутите гайку на входной трубке для подачи холодной воды, и большая часть воды вытечет;
  • Снимите радиатор полностью;
  • Осмотрите всю трубочку. — если увидите «зелень» – зачистьте и осмотрите эти места на наличие трещин.

Не всегда пайка теплообменника дает хорошие результаты, здесь много зависит от вашего мастерства. Если пайка будет плохой, то теплообменник быстро снова потечет.

Когда вы нашли места протечек, то необходимо сделать следующие:

  • зачистить найденные отверстия «шкуркой» и сразу протрите тряпочкой с растворителем (это снимет остатки жиров, нагара и грязи);
  • применив канифоль с припоем, залудите это место 100 ваттным пяльником (за неимением канифоли – примените аспирин);
  • затрите трещину или дырку припоем, а после его остывания добавьте еще олова (слой должен быть 1-2 мм).

Внимание! В некоторых случаях, при дырах около 5 см. мастера накладывают «временную» накладку из пластины меди или алюминия, закрепив ее толстой проволокой или металлической лентой. Но как правило, такое «временное» решение остается на долго

Мы же рекомендуем заменить радиатор полностью и забыть о его протечках

Но как правило, такое «временное» решение остается на долго. Мы же рекомендуем заменить радиатор полностью и забыть о его протечках

Неисправность прокладок и трубок

Замена гибких шлангов такого образца не требует особых навыков, произвести ее может кто угодна с наличием гаечного ключа.

Очень часто течи образуются в местах подсоединения отводов к нагревателю снаружи или к внутренним узлам колонки. Все соединения выполнены «американками» с прокладками внутри.

Из-за постоянного нагрева/охлаждения прорезиненные вкладыши или плавятся или теряют свои свойства и твердеют. В них возникают трещины, по которым и протекает вода. Если вы заметили течь газовой колонки в таких соединениях, то замените прокладки. С помощью ключа (в основном на 24) открутите гайку и произведите замену.

Также случается что фланцы на трубках трескаются со временем — в данном случае вам необходимо заменить трубки целиком.

Как правильно выбрать газовую колонку, которая доставит комфорт долгие годы?

Сразу скажу, моя цель – не реклама определенных газовых колонок, у нас их даже нет в продаже, не показать превосходство одних над другими с помощью заблуждения читателя, а исходя из многолетнего опыта ремонта, показать критерии самостоятельного выбора проточного газового водонагревателя. Так или иначе, начнём. Все газовые колонки будь-то Electrolux или Протон имеют одну принципиальную схему работы. В основе лежит главная газовая горелка, которая отдаёт тепло проходящей через медный теплообменник. Мощность газовых горелок определяет нагрев количества воды в 1 минуту.

Мощность горелки или газовой колонки разделяют на 3 категории: 17-19, 22-24, 28-31 кВт, что позволяет обеспечить горячей водой одну, две или три одновременно работающие водоразборные точки соответственно. Это параметр достаточно условный т.к наш климат в течении года меняет температуру входной воды: зимнее время +5°С, летнее время года +15°С — +18°С, что сильно оказывает влияние на КПД колонки. Чтобы было понятнее водонагреватель с выдачей 4-5 л/мин зимой, в летнее время производительность повысится до 6-7 л/мин.

Газовая колонка плохо греет воду

Это может произойти по нескольким причинам.

  • Самая простая причина – неправильно подобрана газовая колонка. Вы сэкономили и купили маломощный нагреватель неспособный удовлетворять ваши запросы в горячей воде.
  • Вторая причина – мало давление газа в трубах (в квартире). Вызовите газовщиков для проверки системы.
  • Третья причина – обычный засор (жиклер, фильтры, накипь, шланги и прочее), некоторые виды которого описаны выше. Проверить это можно по цвету огня, который меняется время от времени. Об этом свидетельствует и наличие сажи.

Вы сможете сами только подрегулировать температуру и очистить колонку.

Где утилизировать водонагреватель

Компания по утилизации

Во многих городах существуют специальные организации, которые принимают бытовые приборы, в том числе колонки, на утилизацию и вторичную переработку. Сотрудники сами приедут и вывезут ненужный водонагреватель, избавляя вас от лишних хлопот.

Акции в магазинах

В некоторых магазинах, специализирующихся на продаже бытовой техники и газовых колонок, проходят акции по приему старых моделей. При сдаче ненужного водонагревателя, вы получаете хорошую скидку на покупку нового и не беспокоитесь о том, куда деть ненужное устройство. А сотрудники магазина передают всю собранную технику на заводы по вторичной переработке.

Пункт приема металлолома

Газовая колонка в основном состоит из нержавеющей стали, меди и других металлов. Если ваш прибор не подлежит ремонту, его можно сдать в пункт приема металлолома и получить денежное вознаграждение.

В пункт приема можно сдать любой ненужный лом

Как зарабатывают на газовых колонках

Порядок проведения работ

На стене отмечают место установки колонки, затем просверливают отверстия, фиксируют аппарат метизами, которые выбирают в зависимости от материала стены.

Дальнейший порядок:

  • проверка тяги перед монтажом дымохода;
  • подводка к водонагревателю газовой трубы или армированного шланга;
  • подсоединение водопроводной ХВС трубы;
  • подключение ГВС магистрали для разбора.

После этого устанавливают дымоходный коллектор, проводят тест на работоспособность системы. На деревянные стены монтируют агрегат с дополнительной защитой поверхности.

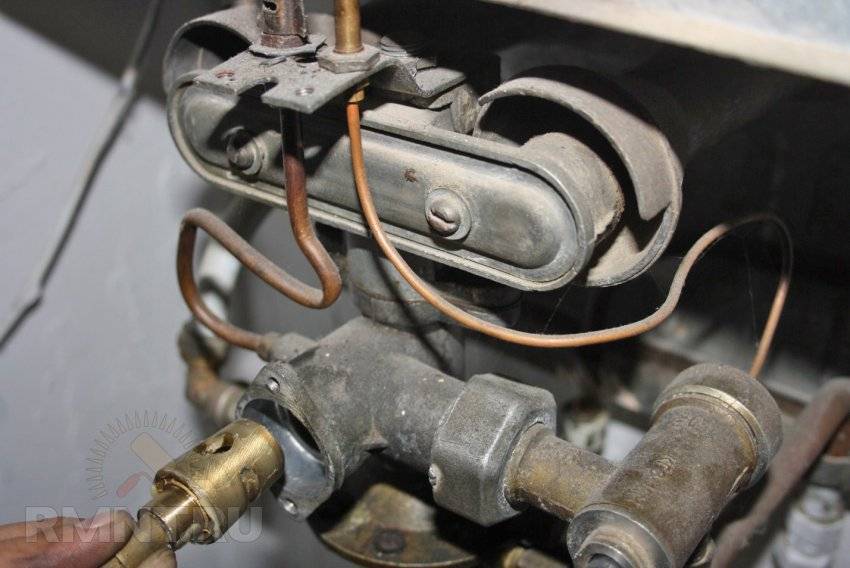

Демонтаж старой колонки

Нужно проверить исправность всех шлангов и фитингов

Закрывают вентиль на входе, откручивают соединение газового шланга, затем перекрывают подачу холодной воды.

Дальнейшие действия:

  • отключают трубу ГВС, отходящую от колонки;
  • снимают патрубок соединения с дымоходом;
  • агрегат снимают со стены.

Проверяют старые шланги, тройники, фитинги. Если они пришли в негодность, приобретают новые. Если на подачу холодной воды и раздачу горячей не были установлены краны, лучше их поставить при монтаже колонки.

Установка новой

Действия по демонтажу повторяют в обратном порядке. Регулируют давление воды в соответствии с мощностью агрегата.

Соблюдают правила:

  • над колонкой не прокладывают электрические провода;
  • длина трубы от патрубка до входа в дымоход — не больше трех метров;
  • в отводящем коллекторе не должно быть больше двух поворотов, чтобы не уменьшать тягу.

Запорный кран, подключение газа выполняет газовщик. Проверяют утечки, открыв вентиль на входе

Соединения смазывают мыльным раствором, обращают внимание на пузыри

Подключение и настройка

Для подключения газа применяют гибкий резиновый шланг, один его конец крепят к колонке, второй соединяют с источником. Допускается резиновые трубы с текстильным армированием нитью, рукава с металлической оплеткой и металлопластиковым сердечником, сильфонные стальные шланги.

Настройку выполняют по индивидуальным показателям каждой модели. Автоматические сами подстраивают напор, а механические типы регулируются тумблером. Не рекомендуют ставить температуру нагрева свыше +55°С, чтобы не смешивать выходящую горячую воду с холодной (вредно для агрегата).

Система безопасности

Повышенная загазованность в помещении грозит отравлением или взрывом, поэтому устанавливают датчик газа. Прибор сигнализирует о превышении концентрации газовой смеси в атмосфере звуком и световым сигналом. Есть автоматические модели, которые одновременно передают сигнал об угрозе аварии на пульт диспетчера, отключают подачу газа в жилье.

Закон допускает спрятать газовую колонку на кухне под отделкой, но панель должна быть легко снимающейся. В частных домах обязательно в окне должна быть небольшая форточка, чтобы проветривать помещение в зимний период. Полностью глухие проемы в кухне запрещаются.

Как проверить тягу в газовой колонке

В первую очередь, если возникают проблемы с водонагревателем, проверяют тягу. Для этого к вытяжному отверстию подносят зажжённую спичку или кусочек бумаги:

  • если пламя неподвижно, значит, есть проблема в дымоходе или вытяжной системе. Для этого можно просто удалить скопившуюся грязь;
  • если пламя затягивает внутрь, значит, система работает отлично;
  • если пламя отклоняется в противоположную сторону – это означает появление обратной тяги,что крайне опасно,для этого следует проверить её в вентшахте, предварительно отсоединив от неё дымоход. Если вентканал работает нормально, пламя на спичке отклоняется внутрь, значит,возникли проблемы в теплообменнике.

Проверка тяги в колонке

Система контроля отводящих газов.

Совсем недавно всё чаще и чаще мы слышали об отравлении семей угарным газом при использовании газовых колонок. Старые газовые колонки были оснащены минимальными системами безопасности, а для продления срока службы некоторые «ломастеры» и вовсе отключали её. На данный момент колонки оснащены следящими системами контроля.

→ контроль обратной тяги. Если система газоотвода засорилась строительным материалом либо гнездом птицы, и продукты сгорания попадают в помещение ванной комнаты или кухни, подача газа на основною горелку автоматически прекращается, давая знать о том что дальнейшая эксплуатация небезопасна для жизни человека.

→ контроль наличия пламени на основной и запальной горелки. (Термопара). Отслеживает, что бы в колонки не было кратковременного прекращения подачи газа (т.е. горелка потухла), а затем возобновилась подача. Такие манипуляции с газом не безопасны и происходит автоматическое выключение аппарата.

При появлении этих или других неисправностей колонка переходит в аварийный режим и дальнейшее использование возможно только после устранения и ремонта газовых колонок. Использование колонки с отключенной или неисправной автоматикой чревато для жизни человека!!!

Куда сдать газовую колонку на цветмет?

На сегодняшний день в Москве, как и в других регионах России, свою деятельность по скупке металлолома осуществляет большое количество пунктов приема, каждый из который предлагает свои условия сотрудничества

При выборе конкретной компании обратите внимание на спектр услуг, которые предлагает пункт приема, прайс и отзывы других клиентов

Узнать больше о сдаче отопительного оборудования, ценах и о том, из каких металлов состоит газовая колонка, Вы можете у специалистов ООО «СДМ» по телефону. В соответствующих разделах сайта представлена исчерпывающая информация об условиях приема цветмета и расценках ООО «СДМ». А еще больше интересных и полезных материалов Вы найдете в разделе «Статьи».

Ремонт и замена газовых колонок. Советы мастера

Всегда при пользовании колонкой желательно выбирать такой режим работы , при котором температура воды в теплообменнике не будет приближаться к точке кипения. Для этого необходимо регулировать пламя горелки таким образом, чтобы температура воды на выходе из смесителя была не слишком горяча, – во избежание ее разбавления холодной водой!

Предположим, Вы решили принять душ и, открыв кран горячей воды, ощутили, что вода слишком горяча. Ваша рука самым естественным образом тянется к “вертушку” холодной воды дабы разбавить водицу и сделать ее приятно тепленькой! Что происходит при этом с газовой колонкой? Поток холодной воды выходит не только наружу, но какая то часть его через конструктивные каналы смесителя устремляется навстречу потоку горячей воды, текущей от колонки и тормозит его. Проток воды через колонку замедляется и, следовательно, увеличивается температура внутри теплообменника. Автоматика колонки достаточно проста и не способна реагировать на незначительные изменения расхода воды.

Далее начинается самое неприятное: в местах соприкосновения воды с внутренними стенками радиатора, начинается процесс кипения, а значит и активного отложения нерастворимых соединений (накипи, как в чайнике!). Работа в таком режиме в течение нескольких месяцев может полностью вывести колонку из строя.

Видимыми симптомами приближающегося конца являются с каждым разом все ухудшающийся напор горячей воды, а также повышенный шум в зоне теплообменника. Многие современные модели газовых колонок подвержены таким засорам. Очень часто это происходит на 4-5 году работы с колонками Electrolux, AEG, Vaillаnt, Астра и др.

ВЫВОД: Разбавлять холодной водой горячую , можно лишь совсем немного, и при условии идеальной работы автоматики регулирования!

А теперь риторический вопрос- ЧТО ДЕЛАТЬ?, если напор горячей воды с каждым днем становиться все меньше и меньше? Необходима химическая чистка внутренних поверхностей радиатора. Вы можете попробовать реанимировать его с помощью лимонной кислоты или средства для удаления накипи, которое продается в магазинах. Если засорение серьезное, необходимо использовать более сильное средство, которое уже в магазинах не найдешь, но при наличии знакомого специалиста эта проблема может быть решена . После химической чистки Вашей колонки напор горячей воды станет несравненно лучше. Также Вы получите гарантию на проведенную чистку: обычно она составляет 6 месяцев.

Если Вы обладатель старой, еще СОВЕТСКОЙ ГАЗОВОЙ КОЛОНКИ , то не торопитесь ее менять на новую . Объясню почему. Дело в том ,что комплектующие и детали старых колонок просты и НАДЕЖНЫ в эксплуатации . Радиатор в них сделан из более толстой натуральной меди, а не сплава ,как на многих современных колонках. Другие детали тоже отличаются надежностью. Эти факторы позволяли и позволяют «советским» колонкам работать десятилетиями. Очень маловероятно ,что хоть одна из современных газовых колонок проработает 30 !!! лет.

Таким образом если Вас вполне устраивает внешний вид Вашей старой колонки и отсутствует газовый счетчик на вводе газопровода ( надо признать, что новые колонки более экономные по расходу газа за счет той же более тонкой меди в теплообменнике и др. моментов)- пользуйтесь ею в свое удовольствие !

Автор статьи: Шаров А.Е.

Какую колонку лучше выбрать

Газовая колонка предпочтительнее электрического водонагревателя, с экономической точки зрения. Бойлеры очень много потребляют электричества, а значит, расходы на них значительно превосходят расходы на газовую колонку.

Выбирают газовую колонку по трем признакам:

  1. Способ выведения продуктов сгорания:
  • здесь два варианта, для квартир выбирают дымоходную;
  • для домов – турбированную, труба выводится через стену на улицу.
  1. По типу розжига:
  • ручной, подносите горящую спичку к окошку горелки (подходит для любителей экстрима);
  • пьезорозжиг – колонка снабжена микровыключателем (пьезоэлементом). Ткнул пальчиком в кнопочку, и газ зажегся. Не нужны никакие батарейки;
  • электронный розжиг – открыл воду, и полилась горячая вода, радиатор нагревается мгновенно.
  1. Производительность горячей воды. Здесь различают пропускную способность:
  • 10 литров в минуту;
  • до 15 л/мин.;
  • более 15 л/мин.

Выбирать монтаж стоит вдумчиво, ведь радоваться комфорту только вам. Чистой вам помывки!

https://youtube.com/watch?v=FKydK5pHc64

Удаление накипи из теплообменника

Накипь является очень частой проблемой любого водонагревательного оборудования. Она образуется в результате взаимодействия солей, содержащихся в воде, с высокими температурами. Соответственно, основная ее концентрация приходится на те элементы, которые одновременно контактируют и с нагревом, и с жидкостью. В данном случае, это теплообменник.

Накипь оказывает довольно негативное воздействие на оборудование. Как минимум, она забивает собой трубки, уменьшая их пропускную способность. Из-за этого вода хуже циркулирует, да еще и некачественно нагревается в процессе.

Определить наличие проблемы можно еще до того, как вы разобрали колонку и заглянули внутрь теплообменника. Симптомы могут быть следующими:

  • горячая вода из смесителя бежит гораздо хуже, чем холодная,
  • газ в водонагревателе гаснет практически сразу после розжига,
  • колонка не включается,
  • вода стала нагреваться хуже, чем раньше.

К счастью, справиться с накипью можно самостоятельно, причем это не потребует каких-то глобальных затрат. Понадобится только некоторое количество времени, большой таз, шланг, лимонная кислота и теплая вода. На всякий случай запаситесь также тряпкой — в процессе на пол может пролиться немного жидкости.

  1. Приготовьте раствор для чистки. Для этого 100 гр лимонной кислоты нужно развести в 1 л теплой воды. Если накипи очень много, то лучше использовать более радикальные средства. В магазинах бытовой химии продаются различные химические составы, предназначенные именно для удаления таких отложений. Конечно, это обойдется дороже, чем лимонная кислота, но и действует такое средство эффективнее. Если оба варианта вам по какой-то причине не подходят, можете попробовать не слишком концентрированный раствор уксуса — использовать для него следует столовую разновидность, а не эссенцию. В крайнем случае, может сойти за очистительное средство газировка типа Кока-Колы или Спрайта. В них содержится ортофосфорная кислота, которая и играет роль растворителя. Но данный метод используйте на свой страх и риск, так как он, мягко говоря, не относится к рекомендуемым.
  2. Поместите теплообменник в большой таз. В трубки залейте подготовленный раствор так, чтобы полностью их заполнить. Чтобы было удобнее, воспользуйтесь резиновой грушей от клизмы или чем-нибудь подобным.
  3. Если вы применили для чистки уксусный или лимонный раствор, то теплообменник должен полежать в залитом состоянии 15 минут. Если же вы воспользовались магазинной химией, то время замачивания указано на упаковке.
  4. После того как замачивание подействовало, необходимо слить раствор и промыть теплообменник. Для этого вам понадобится шланг. Один его конец опустите в ближайшую раковину, а второй прикрепите к теплообменнику, который нужно подсоединить к трубе подачи холодной воды. Затем откройте на ней запорный вентиль. Поток воды вымоет весь раствор, сливаясь по шлангу в раковину. Промывку делайте подольше, чтобы весь агрессивный состав точно ушел со стенок теплообменника. В противном случае, воздействие веществ продолжится, что может привести к порче металла.

После промывки проведите визуальный осмотр трубок теплообменника. Если стенки чистые — прекрасно, можно собирать колонку в изначальное состояние. Если же в трубках осталось какое-то количество накипи, то повторите процедуру с самого начала.

Теплообменник забился накипью

С нашим качеством воды теплообменники в газовых колонках забиваются накипью довольно быстро и очень даже сильно, что снижает их теплопроводимость и увеличивает потребление газа.

Самый долгий, по времени, процесс – очистка главной трубки (радиатора) от отложений возникающих при нагреве водопроводной воды. Если вы крутите ручку газа до конца, а выходящая вода еле теплая, то это говорит о засорении теплообменника обычной накипью, которая плохо передает тепло.

Это происходит довольно часто в случае, если газовая колонка без автоподжига (с запальником). Также накипь образуется если вы выставили слишком большую температуру нагрева воды. Агрегат перегревается, трубка (радиатор) раскаляется до 80-850, что и способствует быстрому (немногим более часа) возникновению накипи. Не лучше ли просто вовремя выключить колонку? Тогда и проблем не будет, ведь для всех процессов мытья и стирки достаточно 40-600.

Перед началом работ с теплообменником проверьте входной кран или клапан. Может вся причина в их засорении. Но если они исправны, необходимо избавиться от отложений в трубке.

Есть два способа решения вопроса с накипью. Мы рассмотрим оба варианта.

Автоматический

Система очистки Cillit KalkEx довольно хорошо справляется со своей рабой. С ее помощью можно быстро очистить любые котлы от накипи. К сожалению, она не очень доступна для обычных пользователей газовыми колонками.

Это дорогой метод с помощью специального устройства (Cillit KalkEx) и набора специальных препаратов для промыва. Вашу колонку даже не надо снимать со стенки. Просто необходимо отсоединить водные шланги для воды (вход/выход).

Устройство для очистки подключают к колонке, и он методом замкнутого цикла (по кругу) прогоняет подогретые реагенты. Накипь под их действием разлагается, вымывается и сливается.

Ручной

Дешевый, но долгий и трудоемкий процесс. Для его осуществления необходимо разобрать водонагреватель почти полностью и после этого промыть его вручную.

В этом нам помогут следующие материалы и инструменты:

  • ключи рожковые (набор);
  • отвертки (крестообразная и обычная);
  • прокладки паронитовые (комплект);
  • шланг резиновый;
  • уксусная эссенция или средство антинакипин.

Разборка газового аппарата

Для снятия теплообменника следует действовать в таком порядке:

  • вначале перекрываем доступ холодной воды;
  • затем убираем внешние элементы, препятствующие разборке (ручки переключателей, регуляторов);
  • снимаем кожух, а для этого откручиваем винты, расположенные на задней стенке агрегата, приподнимаем и удаляем крышку;
  • открываем «горячий» кран;
  • откручиваем от теплообменника трубку подачи и отодвигаем;

Промывка системы

После полного схода воды надеваем шланг на трубку теплообменника и поднимаем его выше уровня колонки. В шланг, потихоньку, вливаем приготовленный нами раствор и оставляем колонку на 4-6 часов.

Далее нужно немного приоткрыть кран подачи воды и наблюдать за водой, которая будет выходить из колонки, если вы увидели много накипи, то значит наша работа прошла не зря – мы от нее избавились. Если же накипи в выходящей воде нет, то повторяем весь процесс заново.

Регулировка газовой колонки

Регулировка высоты пламени горелки – чем ближе к максимуму тем горячей вода.
Регулировка потока воды – чем ближе к максимуму, тем поток больше, следовательно, вода холоднее.
Зима/Лето – режим использования колонки в разные времена года. Зимой мощность больше чем летом.

Не все мастера знают, как правильно настроить газовую колонку и попросту не делают это, оставляя как есть (по умолчанию). Но мы не рекомендуем оставлять настройки заводскими и произвести регулировку самостоятельно.

Настройка температуры

  • Установите ручку подачи газа и воды на нагревателе на минимум.
  • Откройте краны подачи газа и воды на трубопроводах.
  • Откройте кран горячей воды и отрегулируйте необходимый вам напор воды с помощью ручки на газовой колонке.
  • Подождите 1-2 минуты и замерьте температуру. С помощью ручки подачи газа на колонке увеличивайте пламя, тем самым повышая температуру воды до нужной вам.
  • Когда температура воды будет комфортной, можно оставить все регулировки в покое и пользоваться водой.

В дальнейшем, подстраивать температуру можно другой ручкой (подача нагретой воды).

Настройка давления

Это мембрана в газовой колонке, если она выходит из строя, то агрегат перестает реагировать на напор воды.

При регулировке колонки иногда возникают неприятные моменты. Новая колонка или включается при очень малом напоре, либо не хочет запускаться вовсе. Это зависит от повышенного или пониженного напора воды в трубопроводе и устраняется следующими способами.

Давление системыРешение
Повышено Поменять входной вентиль.
Поставить регулятор давления.
ПониженоПоменять мембрану, возможно, она прохудилась или засорилась.

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

  • с теплообменника сливается вода;
  • с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
  • если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев

Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

  1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
  2. Шток желательно смазать солидолом или касторовым маслом.
  3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

Восстановление фланцев патрубка газовой колонки пайкой

Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.

При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.

Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.

Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.

Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.

На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.

Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.

Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.

При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.

После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.

Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.

По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.

Фитиль

У фитиля две основные функции — автоматический поджиг колонки при подаче воды, и постоянный нагрев термоэлемента предохранительного клапана. Если фитиль гаснет или если его пламя слабое и нестабильное, то термоэлемент остывает или недостаточно прогревается, и клапан выключает колонку. Именно слабое пламя фитиля — наиболее частая причина самопроизвольного отключения газовой колонки

! Чаще всего это происходит во время работы колонки (например когда находишься в ванной и принимаешь душ :)). Причин несколько. Во-первых можетзабиться штуцер — это самое простое. Во-вторых, часто бывает так, чтоотбор давления газа у фитиля на основную горелку, во время работы колонки, делает пламя фитиля намного меньше. Термоэлемент, который прогревается именно этим фитилем постепенно остывает и колонка гаснет. С этим бороться сложнее. Я в результате серии долгих экспериментов пришел к таким доработкам:

  • Изменил конструкцию направляющего кожуха фитиля — удлинил его (см. картинку).
  • Вынужден был увеличить диаметр отверстия штуцера. К сожалению, это увеличивает расход газа в холостом режиме, но другого выхода не нашел. Штуцер можно рассверливать, а при переборе — сжимать плоскогубцами. На васякий случай стоит запастись несколькими.
  • На термоэлемент одел вольфрамовую пружинку, которая его удлинила, и усилила прогрев, уменьшив зависимость от формы и направления пламени фитиля.

Кстати, даже когда штуцер прочищен (продувом, желательно — с предварительным вымачиванием в керосине/бензине/ацетоне), после закручивания в него частенько попадают соринки и пламя фитиля опять начинает играть (то больше, то меньше). Иногда достаточно дунуть в место его крепления еще раз, иногда легонько стукнуть. Если не поможет — опять выкрутить и продуть (в т.ч. место вкрутки).

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
