Изготовление котла
Из всего перечисленного следует, что котлы газогенераторного типа считаются самыми экономными и качественными элементами отопительной системы.
Основная проблема в приобретении и использовании такого котла заключается в стоимости данного изделия. К примеру, самая простая модель такого котла, которая изготавливается отечественными компаниями, стоит около 1000 долларов.
Если остановить свой выбор на импортных производителях и на усовершенствованных моделях таких котлов, то цена может вырасти в 5 раз. Из этого следует, что газогенераторные котлы нельзя назвать общедоступными. Но есть и более экономный вариант приобретения такого котла. Таким способом является котёл на дровах, своими руками сделанный. Для изготовления такого котла необходимо воспользоваться специальными чертежами, которые разрабатывают и размещают в интернете мастера.
Разработанные народными умельцами газогенераторные котлы обладают не только низкой ценой изготовления, но и другими положительными сторонами. Использование самодельного котла, изготовленного по готовым чертежам, предусматривает значительно большее время работы котла на одной загрузке топлива в камеру сгорания. По той причине, что в заводских котлах под камерой сгорания установлены специальные сопла, по которым поступает воздух, нагнетаемый принудительными системами, процесс сгорания твёрдого топлива ускоряется почти в два раза. Кроме того, прямая зависимость такого котла от электрической сети предусматривает правильную работу системы только при подключении котла к сети. Самодельные котлы лишены таких элементов, что позволяет им работать лучше и дольше.
Некоторые самодельные котлы оснащены двумя камерами сгорания твёрдого топлива. Это позволяет сжигать топливо в очередном порядке. Когда зажигается одна камера, в другой камере огонь автоматически гаснет. Это способствует достижению наивысшего КПД с максимальным временем горения топлива в котле. Некоторые особенности конструкции самодельных котлов позволяют достаточно просто контролировать процесс сгорания топлива в котле. Достигается это при помощи правильного расположения колосников под топливным бункером.
Практически все самодельные котлы, чертежи которых можно без труда отыскать в сети, сжигают все загрязнённые частицы, такие как масла эфирного типа, различные смолы и спирт. Возможным это стало по той причине, что в таких котлах существует отдельная зона дополнительного сгорания. В эту зону попадает загрязнённый воздух из камеры сгорания. Именно в этом воздухе и содержатся загрязнённые частицы, которые сжигаются в отдельном порядке. Из этого следует, что в атмосферу поступает минимальное количество вредных частиц, которые сквозь щели и поры строительного материала могут поступать в отапливаемое помещение.
Чертеж твердотопливного котла
Самодельный котёл на дровах предназначен не только для использования древесного топлива. В таких котлах можно в качестве топлива использовать опилки, брикеты из торфа или уголь.
Использование таких топливных материалов предусматривает появление шлака, который необходимо шуровать. Нужно это для того, чтобы процесс горения производился правильно. Для того чтобы производить шуровку, котлы оснащены специальным отверстием под камерой сгорания. Именно через это отверстие можно просунуть кочергу и разрушить корку шлака. Данное отверстие закрывается небольшой дверцей, которая перекрывает поток лишнего воздуха в камеру сгорания.
Чертежи самодельных котлов разрабатываются на основе готовой заводской продукции. Основным отличием считаются внесённые изменения в конструктивном и производственном плане. Положительной стороной таких котлов является возможность нагревать большее количество воздушного теплоносителя с прежним объёмом камеры сгорания.
Как показывает практика, использование воздуха в качестве теплоносителя позволяет создать более комфортный микроклимат в отапливаемом помещении. При использовании подобного теплоносителя можно за короткий срок нагреть воздух в помещении. Кроме того, тепловые потери в такой отопительной системе минимальные. Не стоит забывать про значительную экономию денежных средств, которые необходимо затратить на приобретение специального теплоносителя. Кроме того, полная герметичность отопительной системы с воздушным теплоносителем необязательна.
Из какого металла лучше сделать котел
От выбора металла, зависит время эксплуатации котла. При производстве в заводских условиях, существуют строгие требования, относительно типа используемого материала для каждой части котла. Строгие требования предъявляются к составу металла, толщине стали и другим характеристикам.
Подобным нормам, должен соответствовать и материал, используемый при самостоятельном изготовлении агрегата. При выборе учитывают эксплуатационные особенности, термическое и механическое воздействие и многие другие аспекты. Для производства котла применяют сталь и чугун.
Чугун
Чугун имеет хорошие теплотехнические характеристики: устойчив к перегреву и выгоранию, долгое время сохраняет тепло. Срок эксплуатации котла, изготовленного из данного металла, составляет не менее 25 лет. Недостатком чугуна является подверженность к гидравлическим и механическим ударам, растрескивание нагретой поверхности при резком охлаждении.
Изготовление котла из чугуна в домашних условиях, невозможно. Теплообменник и другие части котла, производятся литьевым методом в плавильнях. Создать подобные условия и изготовить чугунные детали, нереально.
При изготовлении твердотопливного котла своими руками, можно использовать уже готовые элементы конструкции, изготовленные из чугуна: дверцы, колосники и т. д.
Сталь
В отличие от чугуна, сталь хорошо поддается обработке. Для производства, применяется металл, раскатанный в листы. Марки используемой стали, в зависимости от изготавливаемого узла:
- Топочная камера – обычная сталь не способна выдержать прямое воздействие огня и высокой температуры. Применение металла с низким содержанием углерода, приводит к быстрому прогоранию стенок.На заводском производстве, для изготовления топки, используют сталь с добавлением молибдена или хрома. Толщина листа не менее 5 мм. Этого же правила придерживаются и при самостоятельном изготовлении.
Теплообменник – прямого воздействия пламени на металл не оказывается, поэтому, для производства допускается углеродистая сталь, толщиной 3 мм. Для обеспечения необходимой жесткости через 10-15 см привариваются металлические ребра, придающие конструкции прочность.
Сталь удобна в обработке, но имеет недостатки, связанные с эксплуатацией:
- Предельная нагрузка давления в системе отопления – при увеличении нагрузки свыше 2 мБар, стенки теплообменника выгибаются, со временем теряют прочность.
Срок эксплуатации стальной топки, не больше 10-15 лет.
В виду сложности обработки чугуна, при самостоятельном изготовлении котла, применяется исключительно жаропрочная толстостенная сталь.
Строим классический котел
Печь длительного горения Начинать изготовление котла необходимо с расчетов и выполнения чертежей, схем или, как минимум, эскизов. Расчеты позволяют определить необходимую мощность агрегата, а значит, выявить такие важные параметры, как объем топки, площадь теплообменника, объем разовой загрузки и т. п. Чертежи можно найти в сети или отчертить самостоятельно. Для создания простейшей конструкции может быть достаточно небольшого эскиза.
Оптимальный вариант — изготовление классического котла. Ведь разработать без наличия опыта и навыков эффективный и надежный пиролизный котел крайне сложно. Основой корпуса агрегата может быть труба или сварная конструкция из листовой стали. Все зависит от наличия возможностей и разработанного проекта.
Работа проводится в несколько этапов:
- Сваривание корпуса.
- Изготовление воздухораспределителя. С этой целью в верхней части приваривается небольшой кусок трубы с заслонкой для регулировки подачи воздуха в топку. В нижней части распределителя можно дополнительно установить крыльчатку.
- Формирование зольника и топки, установка дверок и другой фурнитуры.
- Установка крышки в верхней части корпуса.
- Монтаж готового котла на бетонный фундамент.
- Подключение к водяному контуру.
- Разгонная топка.
Если конструкция выполнена правильно, и не было ошибок при подключении агрегата к топливной сети, разгонная топка проходит без проблем. Это означает, что котел можно эксплуатировать без опаски.
Разгонная топка
Самодельный с листовой сталиТопить котел первый раз необходимо до наступления отопительного сезона — в случае обнаружения ошибок будет время на их исправление. Подобный агрегат способен работать на любом виде твердого топлива. Выбираем тот, который планируется использовать постоянно. Загрузка топлива выполняется через верхнюю крышку корпуса. Топка должна быть заполнена до уровня дымовой трубы. Для лучшего горения можно сбрызнуть загрузку специальной жидкостью для розжига.
По окончании загрузки крышка закрывается, и возвращается на место регулятор воздухоподачи. Один из недостатков подобной конструкции состоит в том, что снять верхнюю крышку, не убирая воздухорегулятор, невозможно.
Розжиг осуществляется через открытую воздушную заслонку с помощью горящей лучины. До тех пор пока топливо не начнет уверенно тлеть, заслонка должна оставаться открытой. Затем она немного прикрывается. При снижении скорости горения до недостаточного для эффективной работы уровня заслонку можно немного приоткрыть. При разгонной топке топливо в котле должно полностью прогореть.
1 Виды отопительных систем
Самостоятельно соорудить котёл можно практически любой сложности. Главное, правильно подобрать модель для определённого помещения. Для этого стоит разобраться во всех преимуществах и недостатках разных видов оборудования.
Котлы для отопления частных домов бывают таких видов:
- 1. Газовые. Этот вид оборудования лучше не рассматривать, так как для его установки понадобится согласование с контролирующими органами (газовой службой и т. п. ). При самостоятельном изготовлении вряд ли получится сделать котёл, который будет отвечать всем законодательным нормам.
- 2. Электрические. Эти модели довольно популярны. Объясняется это простотой в изготовлении, монтаже, эксплуатации. Но недостатком являются высокие цены на газ. Такое оборудование в основном устанавливается для дачи или гаража (в целях периодического отопления дома).
- 3. Жидкотопливные. Конструкция не является очень сложной для самостоятельного производства. Единственная сложность, с которой можно столкнуться, — настройка форсунков для подачи топлива. Это заставит задуматься, а стоит ли вообще выбирать такой вид оборудования для самостоятельного производства.
- 4. Твердотопливные. Они по праву считаются самыми лучшими на рынке. Связано это с достаточно большой производительностью, особенно если установить автоматическую регулировку температуры с помощью дополнительного оборудования.
Самые популярные — котлы длительного горения. Пиролизные и пеллетные из-за сложностей в установке, сборке, наличии отдельных дорогостоящих компонентов устанавливаются гораздо реже.
Лучшие шахтные котлы
ШК пиролизного типа сегодня востребованы у населения, проживающего в одноэтажных и двухэтажных домах, поскольку они доказали свою эффективность и продемонстрировали простоту эксплуатации.
Рынок довольно быстро отреагировал на запросы покупателей и наполнился большим разнообразием агрегатов отечественных и зарубежных производителей.
В рейтингах покупок в сети 2020 году наибольшим спросом пользуются агрегаты со сроками эксплуатации более 20 лет и инновационными поверхностями нагрева.
Основные характеристики шахтных котлов.
| Показатели | Пиролиз 43 Кп-10 | Heiztechnik ( 12 кВт | Wirbel ECO CK Plus 25 |
| Цена | 67100 руб. | 215760 руб. | 277845 руб. |
| Модель | 66694 | 90128 | 80023 |
| Производитель | Пиролиз 43 | Heiztechnik | Wirbel |
| Краткое описание | Продолжительность работы на 1 закладке до 10 час. КПД 85% до 90%. Энергоемкость, Низкое потребление топлива Автоматическое поддержание температуры отопления. | Мощность 12 кВт, новинка ЕС, инновационная техника. Экологический чистая установка отопления с усовершенствованной горелкой с автоподжогом и системой самоочистки . КПД — 91 %, температура нагрева – 85 С. | Универсальный агрегат для жидкого и твердого топлива. Диапазон нагреваемой среды – 40/90 С, КПД на твердом топливе – 85 %, на жидком – 90 % |
| Мощность кВт: | 10 | 12 | 25 |
| Вес, кг | 210 | 350 | 271 |
| Габариты (ВхШхГ), мм | 1070х500х800 | 1370х1150х550 | 1260x915x1070 |
| Диаметр дымохода, мм | 160 | 150 | 160 |
| Страна производитель | Россия | Польша | Германия |
Таким образом, подведя черту, можно утверждать, что котлы шахтного типа – эффективные устройства с низким удельным расходом топлива. Такие агрегаты сегодня применяется для индивидуального отопления жилых и общественных, существенно снижая расходы владельцев на обогрев.
Шахтный котел длительного горения
Водоснабжение и Отопление
При установке твердотопливного котла важно учитывать 3 параметра: количество выдаваемого тепла, стоимость и продолжительность горения. Результаты связаны между собой: чем выше мощность, длительность работы, тем будет больше стоить устройство
Можно значительно понизить затраты, если сделать все собственноручно. Шахтный котел длительного горения своими руками выполнить реально, если есть чертежи и небольшая сноровка в подобных делах.
Увеличение продолжительности горения твердого топлива
Каждый домовладелец желал бы установить котел, который не потребует подбрасывания дров каждые 6 часов. Некоторые теплогенераторы держат тепло до недели. Но увеличение длительности не всегда рационально, ведь понижается КПД установки. Причины в следующем:
- КПД дровяных котлов составляет около 70%. Если заменить процесс тлением, увеличив тем самым продолжительность процесса, КПД уменьшится примерно до 40%, примерно как у простой печки.
- Дрова, которые тлеют, выделяют мало тепла. Потому дом нагреваться будет значительно дольше.
- Не получится сжечь сырые дрова, если котел использует только режим тления.
Котлы, работающие с одной подачей дров на протяжении 8 и выше часов, бывают следующих видов:
- классические, где подача воздуха осуществляется принудительно;
- с верхним горением. Подобные установки можно сделать самостоятельно, если имеется подходящий инструмент и опыт работы со сваркой.
Можно найти схемы котлов, работающих на опилках, но подобные установки сложно изготовить самостоятельно, плюс, они очень большие.
Изготовление котла продолжительного горения
» alt=»»>
Чтобы собственноручно сделать установку, потребуется сталь Ст 20. Выполненная из нее установке прослужит не менее 15 лет. При большем количестве углерода в стали, материал может прикаливаться от высоких температур, потому для изготовления он не подходит. Если есть возможность, купить можно жаропрочную сталь, легированную молибденом или хромом. Из таблицы можно узнать, какие размеры заготовок потребуются для изготовления устройства.
Размеры заготовок
Чтобы разрезать материал, лучше обратиться в мастерскую, где имеются гильотинные ножницы. В частях не будет заусенцев, будет сэкономлено много времени. Также будут нужны следующие детали:
- Равнополочный уголок 50х4 мм. Нужен будет, чтобы изготовить колосники.
- 2 трубы: DN50 и DN Первая для теплообменника и патрубков, к которым будут подключаться системы отопления. Вторая – для дымохода.
- Труба 60х40 мм для канала воздуховода.
- Стальная полоска 20х3 мм.
- Утеплитель из базальта.
- Ручки.
- Асбестовый картон и шнур.
Также понадобятся инструменты для сварки металла, резки и некоторые другие, имеющиеся в каждом жилище.
Вентилятор и блок управления
В шахтном котле будет использован блок управления, вентилятора, температурного датчика. Стоит найти польские изделия, которые очень похожи на китайские, но значительно отличаются по качеству сборки, сроку службы. Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.
Отопительный агрегат
Первым делом для изготовления шахтного котла следует собрать корпус топливника. Делается он из металлических частей, толщина которых 4 мм. Их требуется прихватить сваркой. Начать стоит с нижней части, где будут крепиться боковые части, крышка свода, отверстия для дверец. Должно получиться примерно так же, как на фотографии:
Сварка стенок
Следовать нужно чертежу. Лист на днище должен быть выпущен в каждую сторону. Он же будет служить нижней частью дверец отдела для золы. В камере сваркой необходимо будет закрепить полки. В материалах были указаны уголки. Там будет ложиться колосниковая решетка
Важно после сварки проверить на герметичность каждый отсек, тщательно проварив все стыки
Сварка стенок
Далее нужно вставить водяную шубу. Материал – 3-х миллиметровый металл. Толщина у боковых стен ее должна быть 2 см, потому к топливнику приваривается стальная полоска, выпускаемая на 20 мм. К стенкам нужно прихватить листы стали – обшивку.
Стенки бака
» alt=»»>
Как сделать своими руками?
Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.
Размеры котла будут соответствовать таким параметрам:
- глубина с учетом дверки и горловины – 63 сантиметра;
- высота корпуса – 80 сантиметров;
- ширина – 47 сантиметров.
Как сделать котел Холмова своими руками
Для сборки отопительного агрегата следует приобрести материалы:
- толстостенные стальные листы толщиной не менее 3 миллиметров;
- шнур асбестовый с параметрами 15 х15 миллиметров;
- патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр;
- трубы разного диаметра – 15, 20, 40 и 115 миллиметров.
Сделать твердотопливный котел своими руками можно выполнить в такой последовательности:
- Изготавливается внутренняя часть конструкции. Изначально сооружается водяное заграждение. Оно состоит из двух вертикальных стенок с дном и крышкой приваренным к ним. В центре, с помощью сварки, закрепляется металлический П-образный компенсатор. Торцы конструкции остаются незакрытыми. Водяная перегородка должна быть шириной 403 миллиметра, в глубину – 60 миллиметров, а ширина – 485 миллиметров.
- Внутренние боковые стены котла вырезают из металлических листов шириной 540 миллиметров и высотой 770 миллиметров. Прямоугольник должен получиться не совсем правильным – в нижнем углу спереди получится вертикальная фигура величиной 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная прямоугольная конструкция с параметрами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней с двух сторон проделывают для водяной перегородки отверстия.
- Вырезается задняя сторона – 770х403 миллиметров и передняя – 562х403 миллиметров.
- Все подготовленные детали с помощью точечной сварки соединяются в одну конструкцию.
- Приваривается первая цельная рамка к верху собранного корпуса котла. Вторая должна иметь П-образную форму и крепится снизу. Между рамками и сторонами должен соблюдаться прямой угол.
- Подготавливается третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяным заграждением. Расстояние между ними должно быть 9 сантиметров.
- К выступающим на переднем плане конструкции прямоугольникам горизонтально приваривают полосу из металла длиной 103 миллиметра и шириной 80 миллиметров.
- С тыльной стороны вверху проделывается отверстие размером 115 миллиметров.
- Из листов металла вырезаются наружные стенки. Они имеют простую прямоугольную форму и соответствуют размерам, передняя – 562х463 миллиметра, тыльная -77х463 миллиметра и боковые -77х546 миллиметров.
- В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов. Их достаточно пару штук диаметром по 1 сантиметру. В углу с правой стороны вырезается круглый проем для термометра.
- В задней панели корпуса добавляют два компенсационных отверстия, и по одному – для подачи, сливного клапана и дымохода.
- В боковых стенках делают два отверстия на одной линии с подготовленным компенсатором водяной преграды. Далее сбоку конструкции в левой стенке проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.

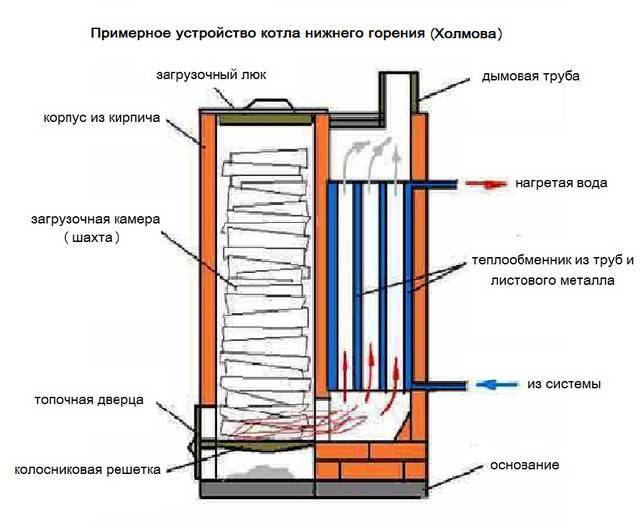

Схема твердотопливного котла Холмова
