Какие бывают самодельные печки – варианты, которые можно сделать своими руками

Вариант первый — надежный и эффективный кирпич

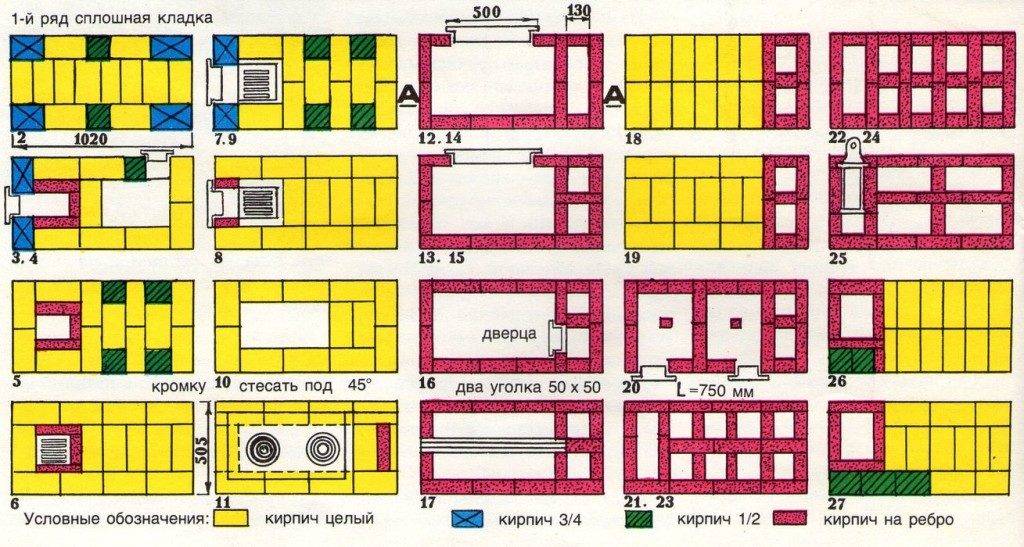

Порядовая схема кладки кирпича в простой печке для гаража

Кирпичная дровяная печка для гаража – традиционный надежный вариант отопления. По сравнению с металлическими котлами и буржуйками кирпич безопасней, но нагревается такая печь дольше, остывает тоже.

Для того чтобы своими руками сложить кирпичную печь на дровах понадобятся следующие материалы:

  • огнеупорный кирпич;
  • глина высокой жирности для кладочного раствора. Проще купить готовый огнеупорный раствор для кладки огнеупорного кирпича, в нем есть все необходимые присадки.

Совет. Проверяем жирность, скатывая из влажной глины шарик. Если такой шарик, брошенный на пол, трескается, то глина не подходит – низкая эластичность (жирность). Замачивать глину для кладки надо минимум на 24 часа перед замешиванием раствора.

  • цемент М300 и песок для цементного фундамента печки;
  • дверцы для поддувала и топки;
  • материал для колосниковой решетки;
  • асбестовая нить для герметизации;
  • задвижка для дымохода;
  • труба дымохода – асбестовая или двухслойная нержавейка.

Совет. Если сделать дымоход съемным, то летом можно будет использовать отверстие как дополнительную естественную вентиляцию.

Выбираем место для печи таким образом, чтобы дымоход не соприкасался с перекрытием кровли, и печь не мешала передвижению.

Последовательность кладки простой кирпичной печки для гаража, размеры 60х60 см, этого вполне достаточно для стандартного гаража:

фундамент под небольшую печь не стоит делать мощным, достаточно 50 см. если планируется высокая печь, то можно выполнить дополнительное армирование фундаментной цементной стяжки.

Обратите внимание. Если в гараже бетонированная цементная стяжка, то фундамент для печки можно не заливать

  • после того, как цемент застынет надо уложить 2 слоя гидроизоляции (рубероид) и можно приступать к кладке печи;
  • сплошное основание печи – два сплошных ряда кирпича;
  • выставляем дверцу зольника, для жесткости фиксируя ее проволокой с четырех сторон. Проволока фиксируется раствором кладки;
  • порядовка кирпичной печи для гаража — порядок кладки легче понять, посмотрев видео материал.

В процессе кладки проверяем каждый ряд водяным уровнем, важно соблюдать горизонталь и вертикаль. Монтаж колосниковой решетки дополнительно требует герметизации асбестовой нитью

Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода.

Когда кирпичная печь своими руками построена, то сразу тестировать и растапливать ее нельзя. Нужно, чтобы кладка окончательно высохла.

Примеры конструкций

Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.

Чертежи печи булерьян

Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.

Видео: эксплуатация печи булерьян в гараже

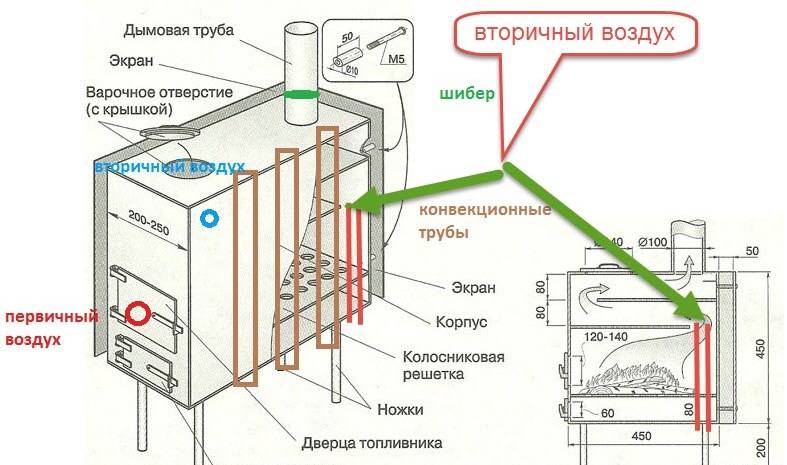

Чертежи печи-буржуйки для гаража

Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.

Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.

О печах длительного горения

Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:

  • Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
  • В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
  • Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
  • Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
  • Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.

Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.

Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.

Печь длительного горения бубафоня в гараже

Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.

Печь Слобожанка с экраном

Виды устройства

Печка на солярке для гаража может иметь следующие типы устройства:

двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов;

фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества

При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева

Этот недостаток ограничивает наращивание тепловой мощности;

капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.

Металл или кирпич

Теперь нужно разобраться с тем, какой материал нужно использовать — сделать кирпичную печь или металлическую. Есть свои плюсы и минусы в обоих случаях. Давайте разберемся, что к чему.

Кирпичная кладка Из кирпича довольно легко выложить небольшую печку даже при условии, что нет специальных навыков. Главным же недостатком является тот факт, что кирпичная конструкция лишена мобильности. То есть переносить с места на месту такую конструкцию не представляется возможным.

Почему это важно? Дело в том, что внутреннее устройство гаражей часто подвергается изменению:

захотелось переставить предметы (стеллажи, ремонтный инструментарий и др.);
пришла идея расширить помещение (допустим, в семье появилось еще одно транспортное средство

Делать своими руками кирпичный источник обогрева — не совсем дальновидно. Хотя технологически довольно легко, а с точки зрения финансов вполне экономично.

Буржуйка из металла

  • Как правило, сделанные своими руками системы обогрева выполнены из металлического листа или из уже готовых б/у элементов. В ход идет все, что только можно использовать, обладая хотя бы минимальным инженерским складом ума:

железные бочки;
сварные кубические и цилиндрические емкости;
отрезанные части электрошкафов и т. п.

Главные достоинства такого изделия:

  • выявленные во время эксплуатации недостатки легко исправить, произведя сварные работы — расширить или уменьшить размеры отдельных элементов (изменить форму дверцы, нарастить дымоход и др.);
  • его без особого труда можно перетаскивать с места на место.

Трубу можно сделать по принципу телескопической сборки, с тем чтобы в случае необходимости без проблем демонтировать дымоход и собрать заново.

Разновидности дровяной печи длительного горения

Печи, использующие принцип длительного горения топлива, можно подразделить по разным параметрам. Такие конструкции могут отличаться:

  • по способу теплоотдачи. Здесь выделяются обычные устройства прямого действия (буржуйки) и конструкции, оснащенные специальным механизмом повторного поступления воздуха (конверторные);
  • по своему назначению. Печки могут служить для отопления комнаты, для обслуживания бани или использоваться для приготовления пищи;
  • по использованному материалу для изготовления. Здесь выбор не столь большой. Чаще всего применяют сталь или чугун. Если печка сделана самостоятельно, то часто используется специальный кирпич;
  • по внешнему виду. Выпускаются компактные универсальные печки, или в виде камина или других конструкций.

Особенности конструкции печи на «отработке»

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

  1. Обеспечивается эффективное отопление помещения.
  2. Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
  3. Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже

  • Вес в пределах 30 кг.
  • Вместимость в пределах 12 литров.
  • Размеры в среднем 70x50x35 см.
  • Расход отработки в пределах 1 литр/ час.
  • Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

  • Стальная труба.
  • Две емкости.
  • Металлический уголок.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

  • Металлическая бочка или отрезок трубы диаметром 300-400 мм;
  • Толстая металлическая проволока;
  • Паяльная лампа;
  • Крупные речные камни;
  • Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Печь для гаража на дровах: лучшие варианты в зависимости от вида материала

Достаточно часто в качестве топлива для гаража используются дрова. Это наиболее доступный вариант для большинства российских регионов. При этом, сами печи могут изготавливаться из разных материалов.

Для хранения дров придётся отвести место в гараже ФОТО: a.d-cd.net

Стальные и чугунные печи для гаража

Среди стальных конструкций самым простым вариантом является обычная буржуйка. Для её изготовления может использоваться листовая сталь либо подручные средства. В зависимости от этого, отопительную конструкцию делают круглой либо квадратной. Минимальная толщина стальных листов должна быть 5 мм. Если используется готовый цилиндр, его поперечные размеры должны быть не меньше 300 мм.

В состав классических устройств входит ряд обязательных элементов ФОТО: avatars.mds.yandex.net

В состав классической буржуйки входят:

  • корпус с решёткой;
  • зольник;
  • дверца, через которую производится закладка дров;
  • дымоход. Его конфигурация выбирается произвольно в зависимости от свободного пространства. Выполняется вертикальным либо боковым. Для изготовления дымохода может использоваться труба с поперечным сечением 120 мм.

Монтаж стальной печи производят на предварительно подготовленное и упрочнённое основание. Стены гаража защищают огнестойкими материалами для предотвращения возможного возгорания, так как конструкция во время эксплуатации разогревается до высокой температуры.

Печь может иметь разную форму ФОТО: a.d-cd.net

Из подручных средств для изготовления стальной печи для гаража нередко используется старый газовый баллон. Как изготовить подобную конструкцию своими руками, смотрите в следующем видео:

Кроме стальных печей, достаточно часто используются их чугунные аналоги. Такие отопительные приборы имеют более длительный срок службы и обходятся несколько дороже.

Чугунные модели длительного горения весьма востребованы ФОТО: koffkindom.ru

Кирпичные и каменные печи для гаража

Кирпичные печи нельзя отнести к категории самых простых. Такие конструкции изготавливают размером 2 на 2,5 кирпича. Этого достаточно для обогрева небольшой площади. Основной особенностью подобных печей является медленный прогрев и последующее медленное остывание. Для разогрева требуется минимум час-полтора. Это делает невыгодным их использование при кратковременном пользовании гаражом.

Для обустройства кирпичной печи надо минимум материала ФОТО: a.d-cd.net

Для изготовления дровяной кирпичной печи используется шамотный и огнеупорный кирпич. В состав кладочного раствора вводится некоторое количество огнеупорной глины и шамотный порошок. Топку располагают на уровне второго-четвёртого ряда. Суммарное количество рядов не должно превышать девять. Обязательно обустраивается дымоход с выходом на крышу. Кирпичная печь должна монтироваться на укреплённое основание.

Печь для гаража делают небольшого размера ФОТО: doska.io

Кладку печи в гараже можно выполнить своими руками ФОТО: kladempech.ru

Каменная печь для гаража по своему устройству аналогична кирпичной.

Комбинированные печи для гаража

Нередко в гаражах устанавливаются комбинированные печи. Такие конструкции выкладываются из кирпича, а топка делается из металла. Они позволяют не только обогреть гараж, но и получить некоторое количество горячей воды. Возможны и другие варианты. Предлагаем посмотреть видео, чтобы с ними познакомиться:

Вариант второй – самодельная буржуйка

При наличии сварочного аппарата буржуйки, проверенные и простые конструкции, можно сделать за один день. Для топки буржуйки можно использовать толстостенные трубы, бочки и газовые баллоны. Прямоугольную буржуйку можно сварить из металлического уголка и стальных листов (толщина 3 мм).

Важные правила расположения буржуйки в гараже

Для того чтобы избежать возгорания надо соблюдать следующие правила пожарной безопасности при установке самодельной буржуйки:

  • расстояние до стен и воспламеняемых предметов – метр, до кирпичной стены расстояние – 0,5 метра;
  • стены и потолок вокруг печки дополнительно обшивают листами металла;
  • под печкой размещают толстый металлический лист – 10 мм или делают цементную стяжку – толщина 20 см;
  • обязательно устройство вентиляции (принудительной или естественной), чтобы при задымлении не произошло неприятностей. Зазор под воротами гаража в 5 см или два вытяжных отверстия под кровлей обеспечат достаточную естественную вентиляцию помещения.

До автомобиля расстояние от печки должно быть не менее двух метров. При близком контакте с раскаленными стенками печи есть вероятность повреждения краски или возгорания топлива.

Дополнительный защитный кожух из кирпичных стенок не только создаст конвекционный поток теплого воздуха и повысит теплоотдачу, но и обеспечит безопасность.

Обратите внимание. Обкладывать кирпичом можно только квадратные или прямоугольные буржуйки

Печь в виде цилиндра требует особого устройства конструкции кожуха, в виде боковых металлических ребер. Кожух из кирпича для цилиндра сократит теплоотдачу и приведет к быстрому прогоранию стенок.

Как сделать простую квадратную буржуйку

Для стандартного гаража отопительный прибор 30 х 30, высотой 50 см – вполне достаточно. Диаметр трубы для буржуйки – не меньше 30 см, толщина стенок – не менее 5 мм. Для дымохода подойдет труба диаметром 12 – 15 см, толщина 3 мм. Чтобы труба дымохода быстро не обледеневала, ее обматывают снаружи слоем минеральной ваты.

Порядок работ:

  • вначале чертим раскрой деталей печки, определяем все размеры;
  • вырезаем из листового металла по размеру необходимые детали;
  • вначале соединяем сваркой стенки и дно печи, но только прихватываем. Чтобы была возможность выставить все стороны строго по уровню;
  • после проверки вертикали и горизонтали можно проварить все соединения тавровым швом;
  • в готовый корпус устанавливаем нижнюю перегородку. В ней сразу надо просверлить отверстия для удаления золы (шаг между отверстиями полтора сантиметра, от стенок – 5 см);
  • перегородка располагается не ниже, чем 10 см от дна;
  • в задней стенке вырезаем круг для установки трубы дымохода;
  • дверцы топки и поддувала – расстояние от стенки – 5 см;
  • при креплении завес дверцы нужно учитывать, что они просядут от температуры, поэтому крепим их на 2 см выше;
  • последними монтируют ножки буржуйки – высота не меньше 15 см и устанавливают верхний лист печи.

Для того чтобы получить максимальную теплоотдачу труба буржуйки не должна быть прямой. Нужно установить трубы с двумя поворотами в 30 градусов и выводить их через стену гаража. Тогда продукты горения будут отдавать все тепло не улице, а помещению.

На видео показано, как сделать простую буржуйку из металлического листа и уголков и из старого газового баллона.

Металл или кирпич: что выбрать

Выделяют два основных материала, из которых изготавливают печурки — металл и кирпич. Прежде чем изготовить устройство для теплоснабжения гаража, рекомендуется ознакомиться с особенностями каждого из них.

Металл

Часто гаражи оснащают печами, изготовленными из металлических пластин. К основным достоинствам железных изделий относят то, что они не поддаются воздействию низких и высоких температур. Также железные печурки медленно остывают и быстро разогреваются, что позволяет сэкономить топливо для растопки. Установить металлическое оборудование можно в любом месте гаража, так как оно компактное в отличие от изделий из кирпича.

Однако у железных буржуек имеются недостатки, с которыми лучше ознакомиться. Основным минусом считают то, что из-за использования таких печурок воздух внутри помещения становится слишком сухим.

Кирпич

Чаще всего печи из кирпичей устанавливают в загородных домах, однако некоторые используют их для обогрева гаража. Главным плюсом кирпича считают то, что он долго сохраняет тепло. Если протапливать гараж днем и выключать отопление на ночь, помещение не успеет остынуть до утра. Однако если кирпичная конструкция будет сооружена неправильно, она не сможет долго поддерживать тепло.

Для обогрева небольшого автогаража используют кирпичные голландки, отличающиеся прямоугольной формой и небольшими габаритами. Другие разновидности кирпичных печек не подходят для гаражей.
