Сэндвич-труба для дымохода своими руками

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

  1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
  2. Труба должна быть правильной округлой формы.
  3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
  4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
  5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
  6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
  7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
  8. Допускается 2‒3 мм недовара на конце модулей.

Нормативы размера базальтового материала внутри сэндвич-трубы

Толщина среднего слоя в сэндвич-дымоходе, выполняющего роль теплоизоляционного материала, может изменяться от 25 до 60 миллиметров. Сечение конструкции также различается. В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:

  • При тепловой мощности не более 3,5 кВт оптимально использовать трубы с размером сечения 0,14 х 0,14 метра.
  • При тепловой мощности от 3,5 до 5,2 кВт лучше всего использовать трубы с сечением 0,14 х 0,2 метра.
  • При уровне тепловой мощность от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 х 0,27 метра.

Чаще всего установку сэндвич дымохода выполняют с использованием трубы круглого сечения. В этом случае нужно посчитать общую площадь сечения трубы и сопоставить эти данные с информацией в СНиП.

Технология изготовления и монтажа дымохода из стали

Технология изготовления и монтажа не отличается особой сложность: главное не допускать пробелов при изготовлении комплектующих. Или просто купить готовые, чтобы не беспокоится о возможном пропуске в шве сварки.

Инструменты и материалы

Требуются инструменты для создания креплений и подгонки металлических деталей и отводов:

  • Резиновая киянка
  • Шруповерт для крепления кронштейнов
  • Отвертка для затягивания хомутов на кронштейнах
  • Рулетка для замеров.

Из комплектующих вам понадобится:

  • Прямые трубы
  • Отводы под требующимися углами
  • Утеплитель
  • Трубы большего диаметра под гильзы
  • Детали для зонта
  • Может понадобиться переходник с котла на дымовую трубу
  • Кронштейны и хомуты для крепления трубы

Обращайте внимание на марку стали. Нужно, чтобы сталь была коррозионно устойчивой и огнеупорной. В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи

В идеале материал дымохода должен быть как можно более гладким внутри – это предотвратит появление сажи.

Переходники и другие вспомогательные элементы для дымоходов из стальных труб

Расчеты

Рассчитывать необходимый объем комплектующих нужно с помощью рулетки. Длина берется по оси будущей трубы. Все отводы измеряются так, будто планируются под 90 градусов. Недостающая часть учитывается потом при помощи повышающего коэффициента. После этого получившуюся длину трубы увеличивают на 10-20 %. Если планируется использовать покупные отводы, то считается необходимое количество поворотов. На этом расчет окончен, остается правильно собрать приобретённые детали.

Правила сборки и монтажа

Стальные детали нуждаются в кронштейнах. Минимальное количество – 2. Один устанавливается внутри помещения и один снаружи. Кронштейны устанавливаются в первую очередь. Далее выполняется монтаж трубы от котла к крыше. Последний отсек монтируется с уже закрепленным болтом.

Небольшой совет: окончательно затягивать хомута на кронштейнах лучше после того, как вся труба уже смонтирована. Это значительно облегчит процесс установки. Так же стоит отметить, что утепление трубы нужно производить сразу в процессе гильзования. То есть нужно соблюдать следующий порядок действий:

  • Выполняется отверстие в ограждении
  • Вставляется гильза, то есть труба большего диаметра
  • Через гильзу пропускается дымоход
  • Отсек дымохода соединяется с предыдущим
  • Пространство между гильзой и трубой заполняется утеплителем. При этом труба должна находиться строго по центру гильзы.
  • Продолжается монтаж дымохода.

Кронштейн для крепления дымохода к стене

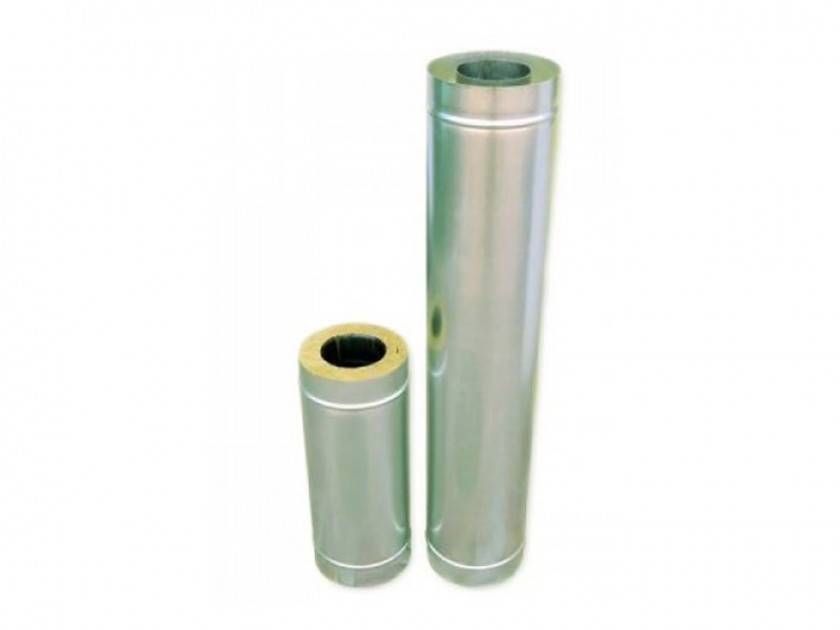

Конструктивные особенности сэндвич-дымохода

Устройство данной системы проста: берется труба из высококачественной нержавеющей стали, кислотостойкой и способной работать в высокотемпературных режимах, оборачивается минераловатным теплоизолятором (обычно базальтовым). Затем вся конструкция помещается в еще одну трубу, уже из стали оцинкованной, играющую роль защитного кожуха.

У систем заводского изготовления есть ряд преимуществ:

  1. В ассортименте помимо труб имеются все необходимые элементы, которые только могут потребоваться при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, перекрытий и кровли, а также крепежные кронштейны и многое другое.
  2. Все детали идеально подогнаны друг к другу и сконструированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. К примеру, каждый элемент с одной стороны несколько заужен, благодаря чему его можно просто вставить в соседнюю деталь и надежно в ней зафиксировать.

Как и любые изделия, выпускаемые в заводских условиях, сэндвич-дымоходы имеют безупречный внешний вид, чего при самостоятельном изготовлении добиться крайне сложно.

Особенности устройства дымоотводов из сэндвич труб

Предназначается такая конструкция для удаления дыма и прочих вредных для людей продуктов горения за пределы жилого дома. Дымоход в обязательном порядке монтируют на все типы котлов и каминов. Чтобы знать, как правильно установить сэндвич трубу, требуется разобраться с ее конструкционным устройством.

Состоит такая труба из следующих элементов:

  • внутреннего слоя, выполненного из металла, который устойчив к высокому температурному режиму и способен защитить остальные части дымохода от проникновения конденсата;
  • наружного металлического слоя, произведенного из высокопрочного материала, который служит для предотвращения нарушения целостности дымоотводящей конструкции;
  • утеплителя, расположенного между этими двумя слоями. Он защитит внешнюю часть системы от перегрева.

Чтобы выполнить монтаж сэндвич трубы, кроме нее требуется приобрести:

  • всевозможные переходники и тройники;
  • устройства, предназначенные для создания переходов труб через кровлю и стены;
  • хомуты, соединяющие отдельные участки в общую конструкцию;
  • кронштейны – благодаря их применению, осуществляют крепление сэндвич трубы к стене;
  • ревизию, служащую для контроля над состоянием дымохода и проведения его чистки;
  • разгрузочные платформы, которые применяют с целью распределения нагрузки на систему дымоотведения.

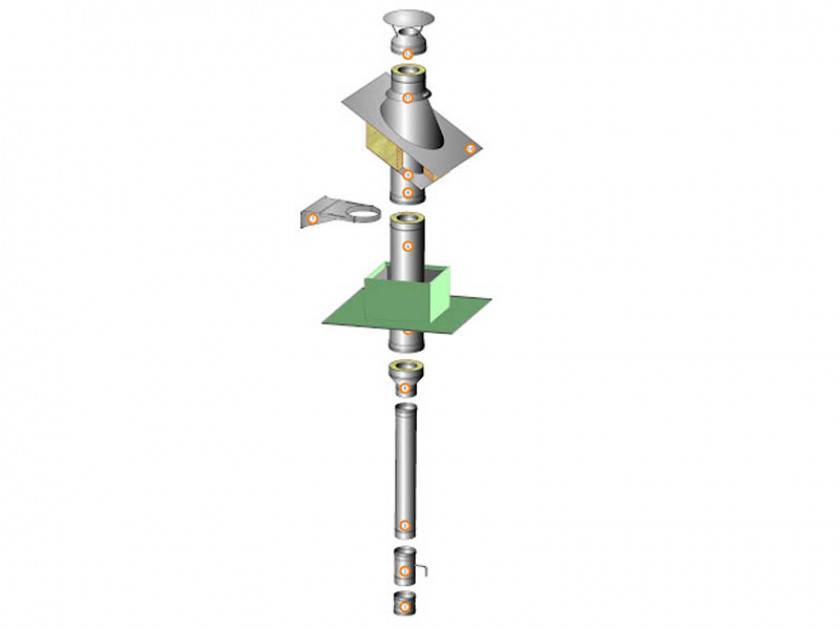

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

  1. Проводится на схеме линия от верхней точки трубы до точки конька.
  2. Проводится от конька линия параллельно горизонту.
  3. Угол между двумя линиями составляет порядка 10 гр.

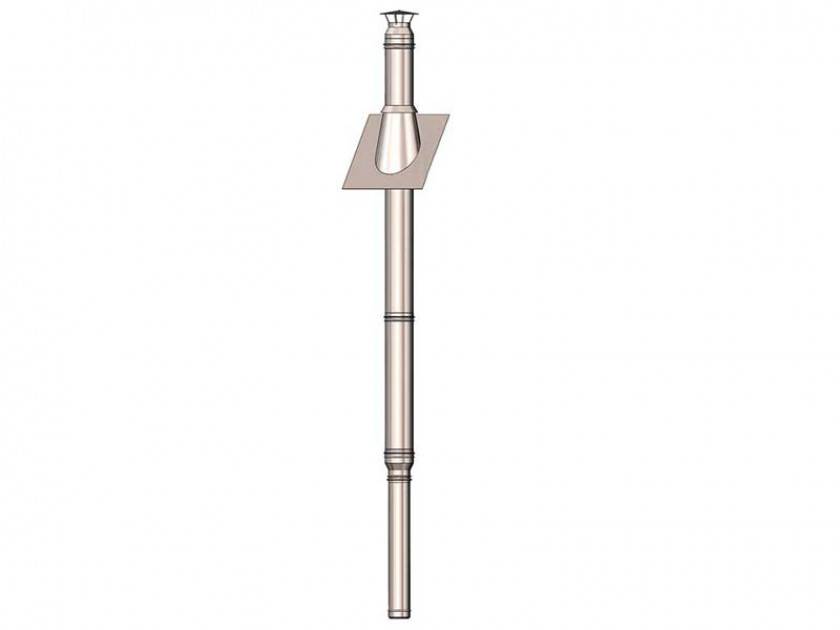

Монтаж пошагово:

  1. Профнастил устанавливается в отдалении от трубы.
  2. Раздельный блок устанавливается не менее чем на 16 см
  3. Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
  4. Монтируется снятый перед этим лист и фиксируется.
  5. Стыки и швы заделываются герметиком.
  6. Вокруг трубы оборачивается минеральная вата и фиксируется.
  7. Ставится «зонт» для дымохода.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

  • настенные. Они фиксируются к фасаду;
  • коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

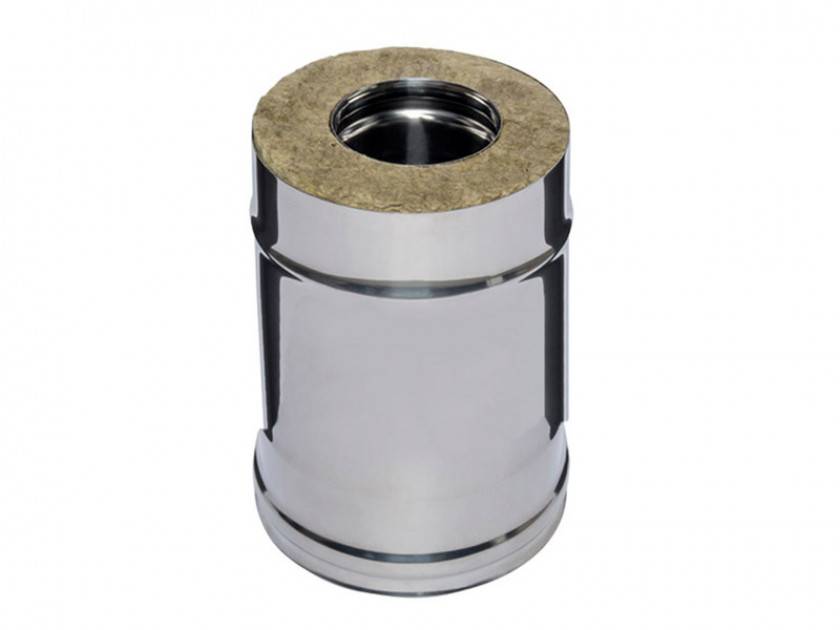

Сэндвич-труба в разрезе

Лучшие сэндвич-дымоходы 2020-2021

  • Ferrum;
  • Дымок;
  • Феникс;
  • Вулкан;
  • Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

  • пригодность для печей на дровах;
  • в набор для монтажа входят термоустойчивый герметик и винты;
  • для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

  • верхняя секция имеет оболочку толщиной 0,5 мм;
  • отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

  • в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
  • малая толщина металла, снижающая ресурс конструкции;
  • не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

  • для соединения листов использована аргоновая сварка;
  • в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
  • предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

  • для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
  • предусмотрен слой базальтовой ваты толщиной 50 мм;
  • в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

  • высокая цена;
  • увеличенный до 0,22 м внешний диаметр;
  • участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

  • доступны варианты с внешней частью из нержавейки или оцинковки;
  • для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

  • отсутствуют готовые наборы;
  • часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

  • простой монтаж за счет использования переходных раструбов;
  • в набор входят листы базальтовой ваты для защиты перекрытий;
  • трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

  1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
  2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

  • внутренней трубы, по которой и отводится дым;
  • слоя негорючего утеплителя, как правило, базальтовой ваты;
  • внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

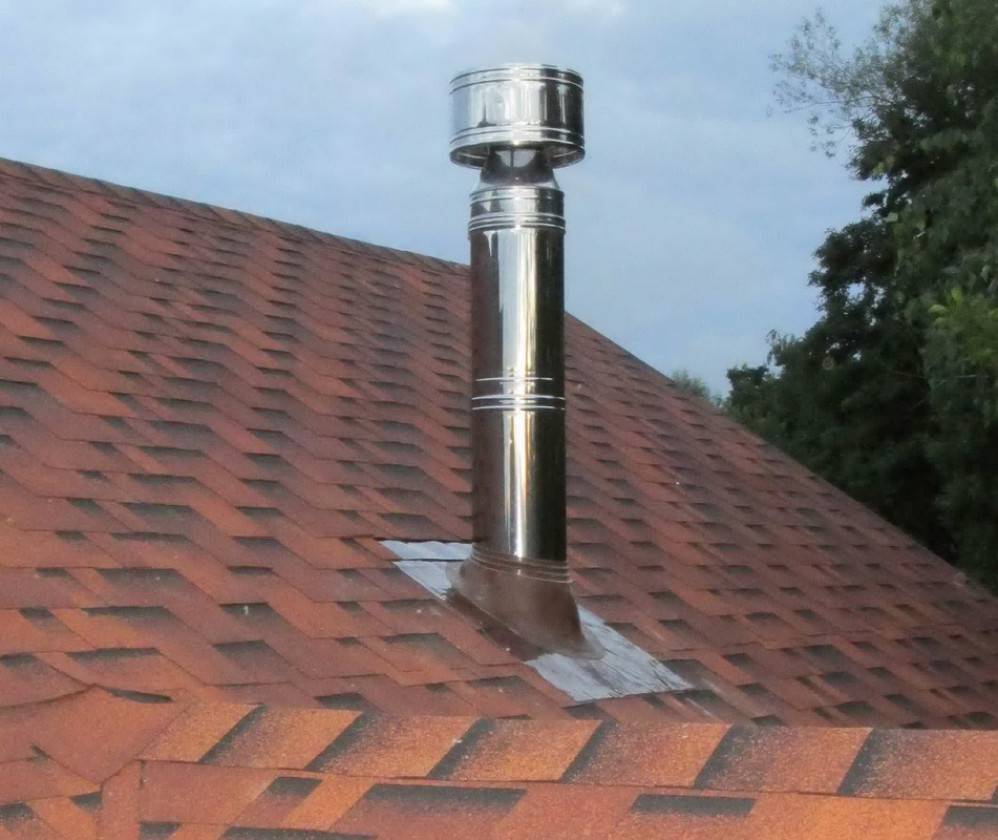

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

  1. Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
  2. Трубы, проходящие внутри жилых и общих помещений, нуждаются  как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
  3. Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Частые ошибки и проблемы при установке дымоходов

Разберем наиболее частые проблемы, возникающие после монтажа. К слову, некоторые из них возникают не только при самостоятельной установке дымохода, но и у опытных мастеров.

  • Опрокидывание тяги. Это явление, при котором дымовые газы попадают обратно в топку, а через нее и в помещение. Причин возникновения проблемы может быть две: неправильно выбранная высота трубы или сильный ветер. И в первом и во втором случае может помочь установка дефлектора. Это простейшее устройство устанавливается на верхнем конце дымохода и создает дополнительное разряжение. Если установка дефлектора не помогла, придется удлинять трубу.
  • Разбалтывание труб дымоходов. Эта проблема особенно часто встречается при самостоятельном монтаже. Как уже говорилось ранее, любой дымоход нуждается, как минимум, в 2 кронштейнах. Но некоторые мастера считают, что одного в помещении вполне достаточно, ведь труба малых размеров. Это ведет к разбалтыванию внешней части дымохода, что чревато порчей всего дымохода. Решение проблемы очевидно: установить дополнительный кронштейн.
  • Конденсат на дымоходе и ближайших поверхностях. Эта проблема особенно актуальна для участка дымохода в чердачном пространстве, где появление дополнительной влаги грозит порчей кровли. Для того, чтобы решить этот вопрос достаточно устроить дополнительную теплоизоляции.

Ничего мистического в монтаже дымохода нет. При желании можно сэкономить значительные средства, сделав все расходники самостоятельно. Главное делать все качественно и соблюдать четкую последовательность действий.

Как выбрать металлический сэндвич-дымоход?

Для ответа на вопрос: можно ли ставить сэндвич трубу сразу на печь, важно учитывать все критерии выбора деталей. Однозначно можно ответить только при покупке деталей без документов от фирмы производителя

В этом случае, ни покупка, ни установка таких дымоходов не рекомендуется. Внимательно изучаем основные характеристики:

  • материал. Качество и марка стали – от этих характеристик зависит долговечность металлических дымоходов при нахождении в агрессивной среде. На поверхностях не должно быть царапин и других повреждений защитного слоя на стальных деталях;
  • минимальный уровень нагревания. Эти показатели должны находиться в пределах 5000-7500;
  • тип и толщина слоя теплоизоляции;
  • для агрегатов, работающих на твердом топливе, подбираются детали с лазерным продольным швом. Для котлов, работающих на газе, используют трубы, соединенные методом катания. В первом случае, дымоходы выполняются из нержавеющей стали. Во втором применяют латунь, полиэстер или оцинковку, для изготовления наружного слоя.

Оценка качества материалов изготовления

Для оценки качества потребуется измерить толщину металла и слоя теплоизоляции, особенно при продаже продукции известного бренда по смешным ценам. Такие детали могут делаться из тонкой стали и с малым слоем изоляции.

Сэндвич труба для дымохода печи не должна иметь повреждения защитного слоя, особенно на внутренней поверхности. Но лучше перед походом в магазин зайти на форумы и изучить отзывы о продукции разных производителей и только после этого отправляться за покупками.

Тип утеплительного материала

В этой категории применяется минеральная вата или базальтовый утеплитель. Но базальтовые утеплители не выдерживают высокие температуры газов, поэтому для этих целей применяют минеральную вату.

Диаметр дымоходного канала и толщина утеплителя

Определимся с толщиной слоя теплоизоляции:

  • слой утеплителя, толщиной 30 мм устанавливается на дымоходах газовых котлов со средней или малой мощностями. Температура отработанных газов – до 2500;
  • толщина 50 мм – такие трубы устанавливаются на все виды котлов и печей при условии непосредственного вывода трубы на улицу возле отопительного прибора. Температура газов – до 4000;
  • трубы со 100 мм слоем теплоизоляции используются при обустройстве всех видов печных агрегатов и котлов, работающих на всех видах топлива. Температура газов до 8500.

Самые ходовые сечения дымоходов, используемые многими производителями печей и котлов 120 – 200 мм. выпускаются детали сечением 50-80 мм, но это скорее для походных печей небольшой мощности.

Размеры сэндвич-труб

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

  • молоток, плоскогубцы, дрель;
  • сверла диаметром 6 или 8 мм;
  • ножницы по металлу или болгарка;
  • штангенциркуль, линейка;
  • гаечные ключи.

Кроме того, понадобятся следующие материалы:

  • металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
  • полоска резины толщиной в 3 мм;
  • болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

  • в зависимости от повреждения вырезается полоска металла нужной ширины;
  • определяется окружность трубы;
  • определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
  • с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
  • с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
  • вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  • до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок – 0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант – красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Устройство хомутов

Универсальная крепежная деталь представляет собой стальную ленту круглой или полукруглой формы с креплением под болтовое соединение. Выпускаются модели различных размеров по ширине, иногда оснащаются виброгасящей вставкой.

Типы хомутов

Устройство изготавливается в двух вариантах:

  • Обжимные хомуты для фиксации места стыка — стальная лента, которая используется как бандаж: ее затягивают болтами, скрепляя место соединения.
  • Монтажные хомуты — в виде полуколец служат для закрепления воздуховодов в определенном положении и фиксации их к опоре с помощью болтов.

Рекомендуем ознакомиться: Для чего нужна огнезащита воздуховодов и как её правильно выбрать

Хомуты изготавливаются из прочных материалов, чаще всего используют металл и пластик. Металлические изделия отличаются наибольшей прочностью, поэтому именно их применяют для монтажа дымоходов.

Заключение

За последние годы изменился подход к монтажу отопительных приборов. Все чаще домашние мастера используют при установке дымохода для бани сэндвич-трубы, которые обеспечивают наиболее эффективную эксплуатацию котельной установки или печи. Но необходимо иметь в виду, что этот элемент имеет сложную конструкцию, поэтому собрать его правильно можно, только зная правила монтажа.

Для этого у вас должна быть специальная схема сборки сэндвич трубы для бани. Но если вам прежде никогда не приходилось заниматься подобной работой, то лучше всего поручить ее специалистам. Если вы допустите ошибку в процессе монтажа дымохода подобной конструкции, то снаружи влага может попасть в теплоизоляционный слой, со временем он станется влажным, и при первых сильных морозах произойдет разрыв внешнего контура конструкции.

Заключение

Пишу эту статью и ловлю себя на мысли, что никак не могу остановиться. Ведь она получилась достаточно большой, что неизбежно отнимет много времени у тех читателей, которые интересуются темой сборки дымохода в собственной бане. А все это из-за того, что я преследую цель максимально полно представить нужную Вам информацию.

Возможно, следовало бы ограничиться общими фразами, как это сделано на многих сайтах о бане. Ведь, большинство таких статей – это чистой воды плагиат в виде семантической обработки уже давно опубликованных материалов. А где оригинал, узнать, практически, невозможно. Да и часто бывает так, что прочитаешь статью, а толком ничего дельного для себя не узнаешь.

Как получается у меня? На этот вопрос можете ответить только Вы, уважаемый читатель. Любые оставленные Вами комментарии только помогут мне исправить допущенные ошибки и впредь доносить информацию в удобном для Вас виде.

Заранее спасибо, и с легким паром!

 И в дополнение видео ролик об устройстве и выборе сэндвичей для дымохода:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
