Сепаратор воздуха и шлама: очистка и защита системы отопления

Что такое шлам?

Это механическая грязь, которая разносится по всей системе отопления с помощью теплоносителя и засоряет отверстия клапанов, насосов и других механических подвижных частей. Эти отложения, такие как песок, взвеси, ржавчина, магнитит, накапливаются. Разрушают сначала поверхность, а потом уже и внутренние части. Особенно часто грязь оседает в топке котла, что усиливает его перегрев. Также шлам образуется при трении механических элементов. От них отслаиваются частички и попадают в теплоноситель. И вот как раз для того, чтобы убрать весь этот мусор, нам понадобится сепаратор шлама.

Где купить

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Flamcovent Clean Smart

Число разделений на цикл:

См. также

  • Выносной циклон
  • Сепарация
  • Сепаратор магнитный барабанный
  • Сепаратор магнитный валковый
  • Вихревой сепаратор
  • Сепаратор
  • Сухопарник

Монтаж сепараторов

Оборудование устанавливают перед котлом или циркуляционным насосом. Устройства для удаления газов ставят на прямой линии, ведущей от котла к потребителям или к теплообменному оборудованию.

Устройства для фильтрации от шлама монтируют на обратной линии от радиаторов, перед котлом.

Комбинированные сепараторы размещают перед котлом или насосом, за смесительным клапаном.

Подключение осуществляется стандартными фланцами или резьбовым соединением. Место подключения нельзя использовать для заполнения системы.

Сепараторы выбирают при проектировании или модернизации отопления. Устройства выбирают по:

  • назначению и принципу действия.
  • производительности.
  • диаметру фланцев или патрубков.

При выборе также учитывают максимальную температуру теплоносителя и скорость потока, принимают во внимание другие условия. Подробную инструкцию по выбору и монтажу смотрите тут:

Подробную инструкцию по выбору и монтажу смотрите тут:

Литература

Тепловые и атомные электрические станции: Справочник / Под общ. Ред. В. А. Григорьева, В. М. Зорина. — 2-е изд., перераб. — М.: Энергоатомиздат, 1989. — 608 с.

БСЭ

Эта страница в последний раз была отредактирована 26 мая 2021 в 15:42.

Как только страница обновилась в Википедии она обновляется в Вики 2. Обычно почти сразу, изредка в течении часа.

Преимущественные факторы новой системы очистки

Таким образом, преимущества очистки воды вихревым флотационным сепаратором основаны на следующих факторах:

  • Жидкость течет без остановки путем смешивания, растворения и разделения флотации, что повышает производительность и снижает потребление энергии.
  • Химические вещества и газы смешиваются непрерывно, растворяются в течение нескольких секунд непосредственно в потоке жидкости.
  • Пузырьки газа равномерно распределяются в потоке, количество пузырьков огромно, их размер мал и может контролироваться.
  • В потоке жидкости образуется смесь пузырьков воздуха и реакционного газа, что увеличивает эффективность отделения и очистки в целом.
  • Дополнительный сжатый воздух может подаваться в поток жидкости, чтобы при необходимости генерировать более объёмные пузырьковые потоки.
  • Поверхностная энергия границы раздела твердое вещество/ газовое вещество увеличивается с помощью микроскопичных пузырьков и вращательного эффекта, вызванного вихревым потоком. Притяжение твердых частиц к пузырькам газа увеличивается.
  • Вихревой поток формирует массы пузырьков и твердых частиц единой составляющей основного потока, что уменьшает влияние сдвиговых и гравитационных сил на отрыв.
  • Эффективность сбора флотационного процесса увеличивается благодаря высокой вероятности столкновения, небольшому размеру пузырьков и высокой плотности воздуха и реакционного газа.
  • Вихревой поток сохраняет флотационную ячейку чистой продолжительное время, что снижает затраты на техническое обслуживание оборудования очистки.
  • Конструкция очистки воды не содержит вращательных подвижных элементов, подобных импеллерам, поддерживающим функции смешивания/растворения, что снижает затраты на техническое обслуживание и потребление энергии.
  • Вихревой поток предотвращает рост популяции бактерий, сокращает их оптическую плотность, исключает ферментацию и удержание осадка на дне и стенках оборудования.
  • Химическое потребление кислорода быстро снижается благодаря эффективному растворению, высокой концентрации газа и непрерывному процессу обработки.

Технология очистки производственных стоков

Видеоролик в тему, содержимое которого наглядно демонстрирует особенности технологии очистки вод, в данном случае — производственных стоков:

По материалам: SansOx

Вертикальный сепаратор

Назначение

Нефтегазовый вертикальный сепаратор обеспечивает разделение газоокисленной паровой смеси, окиси углерода, азота, водяной пар и других легких примесей с рабочей температурой 200°C на компоненты:

  1. Газ
  2. Черный соляр

Сепаратор представляет собой полый стальной вертикальный цилиндр, объем которого подбирается в зависимости от количества проходимой через него смеси.

Конструкция

Сепаратор состоит из:

  • Корпуса, рабочее давление внутри которого 2,5 кгс/см²,
  • Штуцеров, для ввода газоокисления, пара и вывода продуктов
  • Штуцеров для присоединения предохранительного клапана и приборов КИПиА
  • Уровнемера, в нижней боковой части цилиндра,
  • Диафанометра
  • Термопары

Для проведения ремонтных работ в корпус верхней боковой части вмонтирован люк-лаз.

Сосуд устанавливается на железобетонный фундамент и оборудуется лестницами и площадками с ограждениями для обслуживающего персонала.

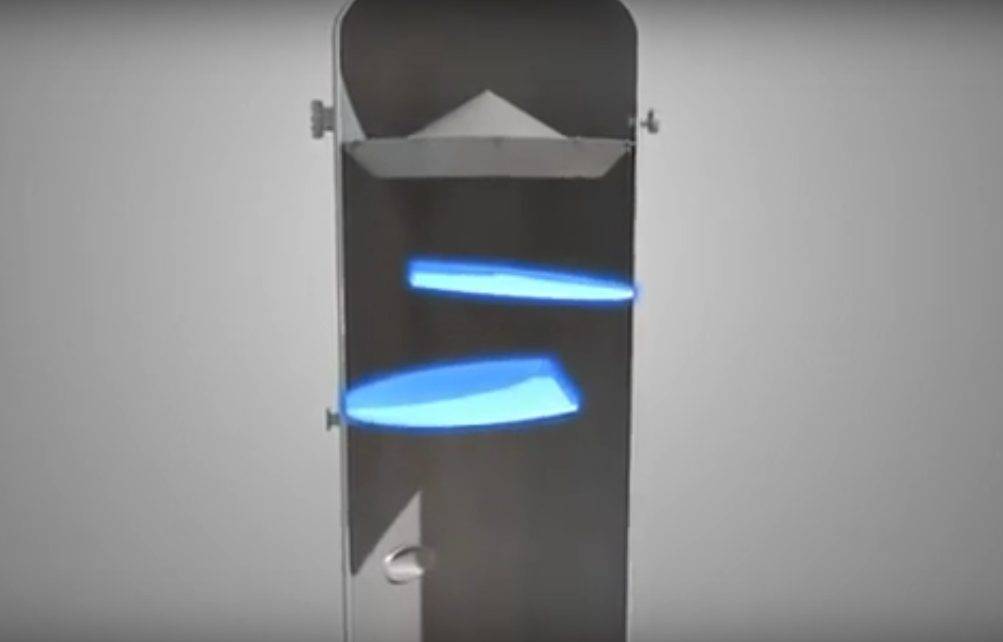

Внутри сепаратора монтируются горизонтальные отбойные пластины под наклоном вниз 5° и отбойная тарелка конусного типа, состоящая из нескольких конусов, расположенных друг над другом.

Принцип работы

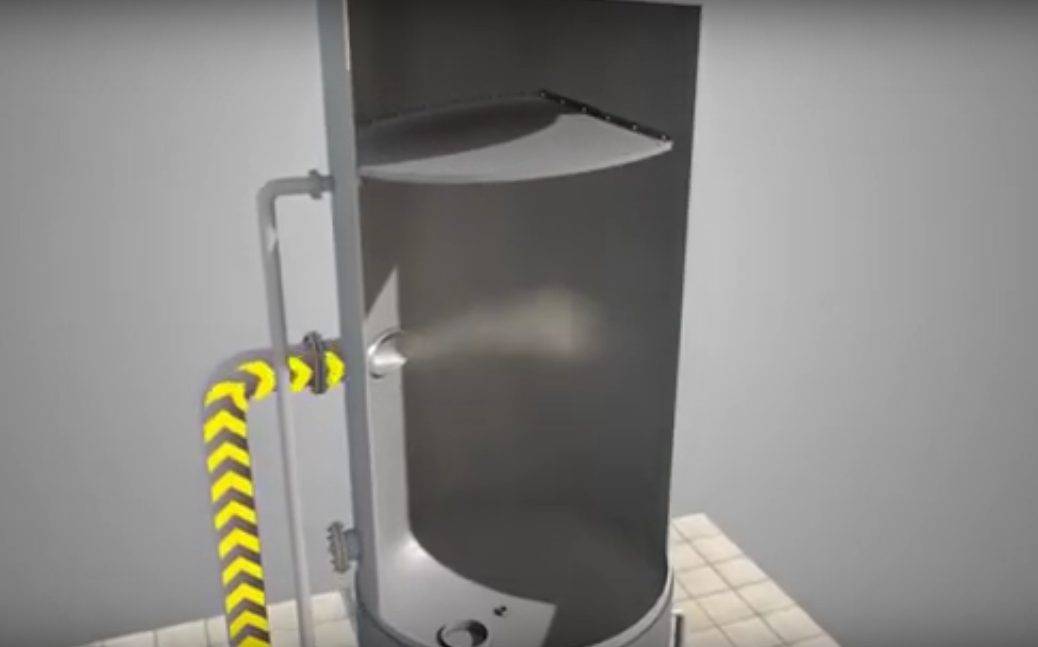

Газоокисление через входной штуцер вводится в нижнюю часть аппарата.

Для поддержания рабочей температуры в среднюю часть под пластиной подаётся пар. Проходя вверх по всему объему, смесь отбивается на жидкую и газообразную фазы на отбойных пластинах.

В этой каплеуловительной секции применяются элементарные физические принципы. Столкновение потока газа с различного рода препятствиями и прилипание к ним капель жидкости, а также использование силы адгезии.

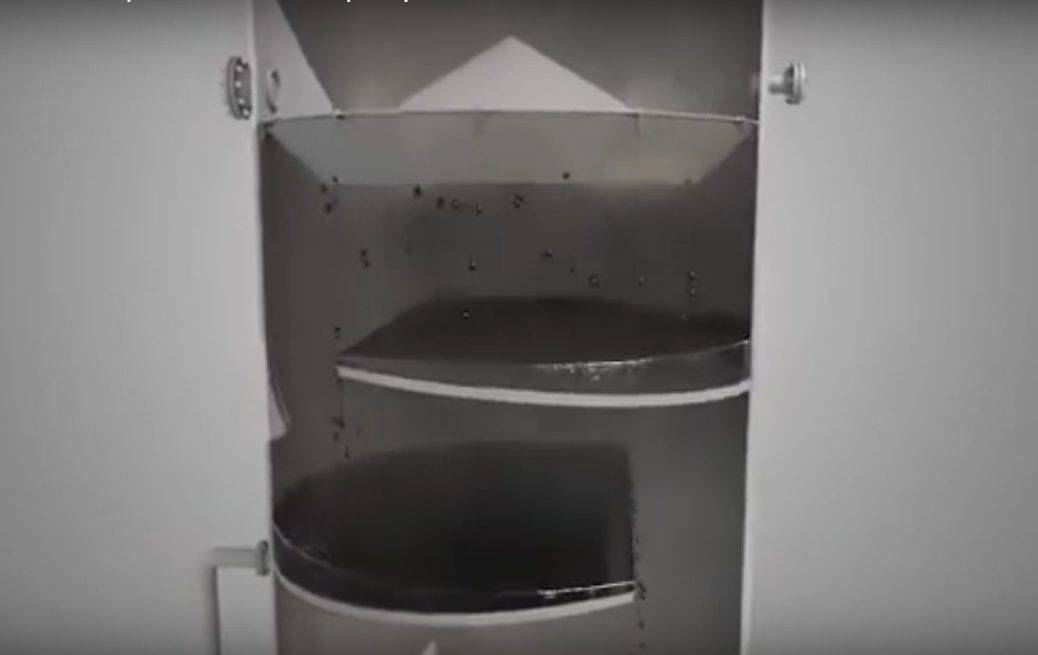

Отбитая жидкость, черный соляр, скапливается на поверхности тарелок, перетекает с верхней на нижнюю тарелку и далее в нижнюю часть ёмкости сепаратора. Здесь она отстаивается и при достижении уровня, установленного регламентом, откачивается из аппарата.

Газообразная фаза проходит вверх через отверстия между конусами, расположенными друг над другом, составляющими отбойную тарелку. Здесь жидкая фаза дополнительно отбивается, полученный соляр также стекает вниз на пластины и далее в накопитель. Очищенная газовая фракция после отбойной тарелки уходит дальше вверх через штуцер выхода.

Конструкция сепараторов воздуха

Для удаления воздуха и микрочастиц из систем отопления применяют сепараторы воздуха. Оборудование эффективно удаляет воздух и другие растворенные газы, обеспечивает оседание микрочастиц.

Устройства не содержат движущихся узлов, не требуют регулярной замены расходных элементов, подключения к электросети. Срок службы оборудования составляет несколько десятков лет. Различают:

  • Сепараторы шлама.
  • Сепараторы воздуха.
  • Комбинированные устройства.

Оборудование представляет собой полый корпус с сепарирующим элементом внутри. Принцип действия устройства обычно основан на замедлении потока. При этом взвеси осаждаются под действием гравитации, из микропузырьков формируются более крупные и поднимаются вверх. Газы удаляются через автоматический клапан, расположенный вверху устройства. Шлам смывается открытием вентиля, размещенного внизу.

Сепараторы устанавливают в небольших автономных и централизованных системах отопления. Производительность устройств от 5 м3 до 2 тысяч м3 в час.

Способы проникновения кислорода в систему

Многие люди, расстроенные слабым отоплением в жилище и частым скоплением кислорода в радиаторе, спешат обвинить в этих неприятностях специалистов, которые проектируют и устанавливают отопительное оборудование. Неопытному человеку проще сделать вывод, что элементы системы отопления не слишком качественны, негерметичны, чем разобраться в истинных причинах появления газа в трубах.

Назовём основные способы попадания воздуха в систему:

  1. Кислород оказывается в трубах в виде микроскопических пузырьков, находящихся в толще воды. Когда вода становится горячей, воздух «убегает» из неё, превратившись в свободный газ. И чем больше нагревается жидкость, тем большее количество газа из неё выйдет.
  2. Воздух проникает через соединительные элементы (прокладки, воздухоотводчики).
  3. После ремонтных работ кислород может буквально «ворваться» в систему отопления.

Если говорить откровенно, полностью защитить отопительное оборудование от попадания кислорода нереально. Даже длительный простой системы приводит к тому, что воздуха в ней оказывается слишком много, и его приходится спускать.

Чтобы надёжно защитить трубы, фильтры и другие составляющие отопительной системы, необходим воздушный разделитель (сепаратор). Использование этого компактного приспособления помогает решить проблему «воздушного нашествия». А значит, вы избавитесь от шлама, который появляется из-за активности кислорода.

Монтаж сепараторов

Оборудование устанавливают перед котлом или циркуляционным насосом. Устройства для удаления газов ставят на прямой линии, ведущей от котла к потребителям или к теплообменному оборудованию.

Устройства для фильтрации от шлама монтируют на обратной линии от радиаторов, перед котлом.

Комбинированные сепараторы размещают перед котлом или насосом, за смесительным клапаном.

Подключение осуществляется стандартными фланцами или резьбовым соединением. Место подключения нельзя использовать для заполнения системы.

Сепараторы выбирают при проектировании или модернизации отопления. Устройства выбирают по:

  • назначению и принципу действия.
  • производительности.
  • диаметру фланцев или патрубков.

При выборе также учитывают максимальную температуру теплоносителя и скорость потока, принимают во внимание другие условия. Подробную инструкцию по выбору и монтажу смотрите тут:

Подробную инструкцию по выбору и монтажу смотрите тут:

Отрицательное влияние воздуха на работу системы отопления

Неискушённому человеку трудно поверить, что обычный воздух может становиться колоссальной проблемой. Но приходится признать: на состояние отопительной системы кислород действует, как медленный яд на живое существо.Приведём лишь некоторые примеры ухудшения работы системы по вине воздуха:

  1. Мелкие пузырьки воздуха, прилипающие к стенкам радиатора, не позволяют ему отдавать тепло. Эффективность отопительного «организма» резко снижается.
  2. Насос, подающий воду, быстрее изнашивается.
  3. Кислород, попадающий в трубы, фильтры, клапаны и потребители, разрушает металл.
  4. Ржавчина, которая появилась в результате коррозии, «блуждает» вместе с массами воды. Скапливаясь, она становится шламом (грязью) и может привести к неисправности системы.

Отрицательное влияние воздуха на работу системы отопления

Неискушённому человеку трудно поверить, что обычный воздух может становиться колоссальной проблемой. Но приходится признать: на состояние отопительной системы кислород действует, как медленный яд на живое существо.Приведём лишь некоторые примеры ухудшения работы системы по вине воздуха:

  1. Мелкие пузырьки воздуха, прилипающие к стенкам радиатора, не позволяют ему отдавать тепло. Эффективность отопительного «организма» резко снижается.
  2. Насос, подающий воду, быстрее изнашивается.
  3. Кислород, попадающий в трубы, фильтры, клапаны и потребители, разрушает металл.
  4. Ржавчина, которая появилась в результате коррозии, «блуждает» вместе с массами воды. Скапливаясь, она становится шламом (грязью) и может привести к неисправности системы.

Монтаж сепараторов

Оборудование устанавливают перед котлом или циркуляционным насосом. Устройства для удаления газов ставят на прямой линии, ведущей от котла к потребителям или к теплообменному оборудованию.

Устройства для фильтрации от шлама монтируют на обратной линии от радиаторов, перед котлом.

Комбинированные сепараторы размещают перед котлом или насосом, за смесительным клапаном.

Подключение осуществляется стандартными фланцами или резьбовым соединением. Место подключения нельзя использовать для заполнения системы.

Как выбрать сепаратор

Сепараторы выбирают при проектировании или модернизации отопления. Устройства выбирают по:

  • назначению и принципу действия.
  • производительности.
  • диаметру фланцев или патрубков.

При выборе также учитывают максимальную температуру теплоносителя и скорость потока, принимают во внимание другие условия. Подробную инструкцию по выбору и монтажу смотрите тут:

Подробную инструкцию по выбору и монтажу смотрите тут:

Продукция сепарирования

Отличительная деталь составных продуктов сепарации – сохранение всех качеств сырья. Химические реакции в этом процессе не участвуют. Они появляются в случае скисания сырья или обрата, когда действуют бактерии.

Средний химический состав побочных продуктов, %:

ВеществаОбратПахтаСыворотка сырнаяСыворотка творожная
Жир0,10,40,40,3
Белки3,43,20,80,8
Молочный сахар4,64,74,84,2
Минеральные соли0,70,70,50,6
Всего сухих веществ8,89,06,55,9

Направления использования

Из пахты получают большое количество обезжиренного сухого молока. Оно применяется для изготовления заменителей цельного продукта, который нужен в животноводстве для кормления телят.

Сыворотка тоже используется фермерами, но для выкармливания свиней.

Из обрата готовят нежирный творог, который обладает максимальной концентрацией полезного белка. Он популярен в диетическом питании, продается в торговых сетях вместе с другими видами молочки.

Самые распространенные продукты сепарации:

  • сливки;
  • сливочное масло;
  • сыворотка.

Молочные жиры отделяются благодаря более легкому весу. Из-за меньшей плотности сливки скапливаются естественным путем. Например, если оставить цельное молоко в банке на ночь, утром будет видно явную линию разделения двух составных частей.

Сливочное масло схоже с предыдущим видом продукции, но обладает большей жирностью. Из-за этого оно твердое и плотное, а сливки гуще в сравнении с молоком, но всегда остаются жидкими.

Сыворотка остается после сцеживания свернувшегося продукта. Она представляет собой жидкую часть, в которой растворены белки и некоторые жиры.

Кисломолочные продукты не теряют питательных качеств, а наоборот, считаются лучшими для усвоения. Известные виды:

  • сыр;
  • творог;
  • кефир.

Для приготовления многих кисломолочных продуктов используется пахта. Специалистами особенно ценится ее диетический состав:

  • лактоза, которая помогает усваиваться витаминам С и В;
  • холин, который отвечает за работу печени;
  • лецитин, нужный для клеток и тканей.

В отличие от пахты, молочная сыворотка содержит еще и белки, которые считаются лучшими для усвоения человеческим организмом в сравнении с белками яиц.

Сыворотка является побочным продуктом в производстве сыров и творога. Ее часто используют в хлебобулочной промышленности, животноводстве.

Некоторые молочные продукты получают с применением современных технологий. Как правило, это концентрированные варианты, получаемые путем удаления воды:

  • сухое;
  • сгущенное.

Обезжиренное сухое молоко часто используется в:

  • хлебобулочной промышленности;
  • животноводстве.

Без сгущенки не обходится приготовление многих видов кондитерских изделий. Его добавляют в чай и кофе в качестве заменителя сливок и сахара.

Почему клапан пропускает воздух

Существует множество причин, из-за которых клапан лодки может начать пропускать воздух. Как правило, нарушение работы этого механизма происходит из-за механических повреждений и очень редко, заклинивания подвижной части клапана. Также необходимо отметить, что клапан может прийти в непригодность после длительного влияния на него мороза.

Чаще всего клапан начинает пропускать воздух из-за различных повреждений, например, отслоения места, где крепится клапан к лодке, или же разрушения определенных деталей вследствие влияния на них различных факторов (мороз, влага, механическое воздействие).

Конструкция, назначение и принцип работы гидравлической стрелки

Гидрострелка для отопления состоит из бронзового или стального корпуса с двумя патрубками для подключения к контуру котла (патрубок для подачи + патрубок для обратки), а также нескольких патрубков (как правило 2) для подключения контуров потребителей тепла. В верхней части гидравлического разделителя через шаровой кран или отсекающий клапан монтируется автоматический воздухоотводчик. в нижней части дренажный (сливной) кран. Внутри корпуса заводских гидрострелок часто устанавливается специальная сетка, позволяющая направить мелкие пузырьки воздуха в воздухоотводчик.

Конструкция модели Valtec VT. VAR 00.

Гидравлическая стрелка для отопления выполняет следующие функции:

  1. Поддержание гидравлического баланса системы. Включение/отключение одного из контуров не влияет на гидравлические характеристики остальных контуров;
  2. Обеспечение безопасности чугунных теплообменников котлов. Применение гидрострелки позволяет обезопасить чугунные теплообменники от резких перепадов температур (например при проведении ремонтных работ, когда отключается циркуляционный насос, либо при первом включении котла). Как известно, резкое изменение температуры теплоносителя негативно сказывается на чугунных теплообменниках;
  3. Воздухоотводчик. Гидрострелка для отопления выполняет функции по отводу воздуха из отопительной системы. Для этого в верхней части устройства располагается патрубок для монтажа автоматического воздухоотводчика;
  4. Наполнение или слив теплоносителя. Большинство как заводских, так и самостоятельно изготовленных гидравлических стрелок оборудуются сливными кранами, через которые возможно производить наполнение или слив теплоносителя из системы;
  5. Очистка системы от механических загрязнений. Низкая скорость потока теплоносителя в гидравлическом разделителе делает его идеальным устройством для сбора различных механических загрязнений (окалина, накипь, ржавчина, песок и др. шлам). Циркулирующие по системе отопления твердые частицы постепенно скапливаются в нижней части устройства, после чего их можно удалить через сливной кран. Некоторые модели гидрострелок могут дополнительно оборудоваться магнитными уловителями, которые притягивают металлические частицы.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

  1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
  2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
  3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
  4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
  5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Сепаратор для компрессора

Компания FIAC предлагает широкий спектр сепараторов для воздушных винтовых компрессоров. Фильтр-разделитель (сепаратор) служит для очистки сжатого воздуха от частиц масла, которое впрыскивается в винтовой блок в момент сжатия воздуха. Именно сепаратор даёт на выходе сжатый воздух без примеси масла.

Назначение сепаратора:

Отделение масляных частиц от сжатого воздуха. После отделения масло возвращается в контур охлаждения и используется для повторной циркуляции в агрегате.

В зависимости от конструкции сепараторы бывают:

  • Внешние – они крепятся на комбинированном блоке компрессора при помощи резьбы;
  • Внутренние (погружные) – используются на винтовых компрессорах производительностью до 5 м3 мин, и монтируются под фланец масляного резервуара.

При производстве сепараторов используются антикоррозийные материалы, а также материалы, имеющие высокую механическую надежность, выдерживающие температуру до 120°C, и обеспечивающие фильтрацию высшего качества.

Сепараторы FIAC позволяют добиться содержания остаточного масла в сжатом воздухе от 1 до 3 ppm. При эксплуатации сепаратора для компрессора следует помнить, что его срок службы напрямую зависит от качества масляного и воздушного фильтров, чистоты окружающей среды, конструктивных особенностей компрессора и своевременного проведения технического обслуживания. Важным условием работы фильтра-сепаратора является использование допустимого типа масла.

Необходимы запасные части и расходные материалы для компрессоров частотного привода FIAC? Отправьте запрос по электронной почте:

Источник

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

  1. Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
  2. Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
  3. Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
