Типовые схемы систем отопления и способы подключения радиаторов

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

  • от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
  • из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
  • устанавливается байпас (если он предусмотрен) и насос;
  • проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Виды двухтрубной системы отопления

Отопительные установки бывают разных видов:

  1. Открытый бак регулятора теплового режима.
  2. Закрытая циркуляционная установка.

Открытая отопительная разводка

  • Испарение воды, приводит к уменьшению её уровня, а в дальнейшем закипанию. При условии, что вовремя уровень жидкости не повысили, есть вероятность того, что бак сломается быстро.
  • Второй минус данной работы, теплоносителем может быть только вода, так как жидкость попадает в атмосферу использование других видов жидкости вредоносно.

Закрытая циркуляционная система

Такая отопительная установка имеет несколько преимуществ перед первым подвидом теплообменной системы. Закрытый расширительный бак даёт возможность использовать не только один вид жидкости для переноса тепла.

Для такого способа регулировки теплового режима используют мембранные баки, где жидкость не испаряется, при этом постоянный контроль со стороны хозяина не нужен.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

Как работает двухтрубная схема с нижним подключением

Название «двухтрубная» происходит из принципа подключения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное присоединение батарей обеспечивает максимальную эффективность теплоотдачи и передвижения теплоносителя. Если схема реализуется в многоэтажном доме, то по квартирам отопление разводят при помощи коллектора, который облегчает подключение и регулировку температуры в каждом отдельном радиаторе. Такой же принцип используется и в частном доме при наличии нескольких этажей или сложной схемы отопления. Осуществляется схема двухтрубной системы отопления с нижней разводкой при наличии сложного оборудования контроля и управления, поэтому для одноэтажных и небольших домов она не подходит.

В таблице приведены результаты примерного расчета количества секций радиаторов для одного отапливаемого помещения:

Работа системы отопления с верхней разводкой и с нижним подключением труб отличается, прежде всего, направлением движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по главному стояку в направлении снизу вверх. По мере продвижения теплоноситель, проходя через радиаторы отопления, передвигается по трубам обратки, и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, выпускаются открыванием кранов Маевского, устанавливаемыми на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические клапана — воздухоотводчики.

В таблице ниже приведены данные по расчету мощности радиаторов в зависимости от отапливаемой площади комнаты:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько отопительных контуров, по которым жидкость течет по трассе подачи и обратки. Если труба подачи проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: проложить отдельные воздушные линии рядом с трассой отопления, включенные в разводку, и подсоединенные на выходе к расширительной емкости.

В этом случае краны Маевского или воздухоотводчики не понадобятся, но воздушные трассы значительно усложняют схему и практическую сторону разводки – возможности крепления труб, повороты и размещение дополнительных трасс по стенам или полу, что делает такую конструкцию громоздкой и объемной. Кроме того, подключение труб для воздушных линий – это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

  • минимизация периметра труб;
  • экономия на элементах системы;
  • быстрота, простота установки.

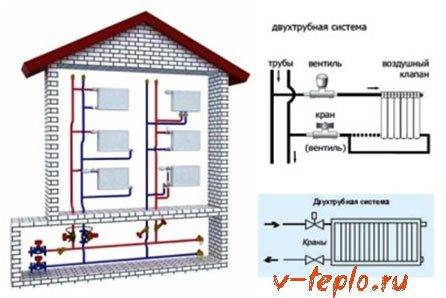

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

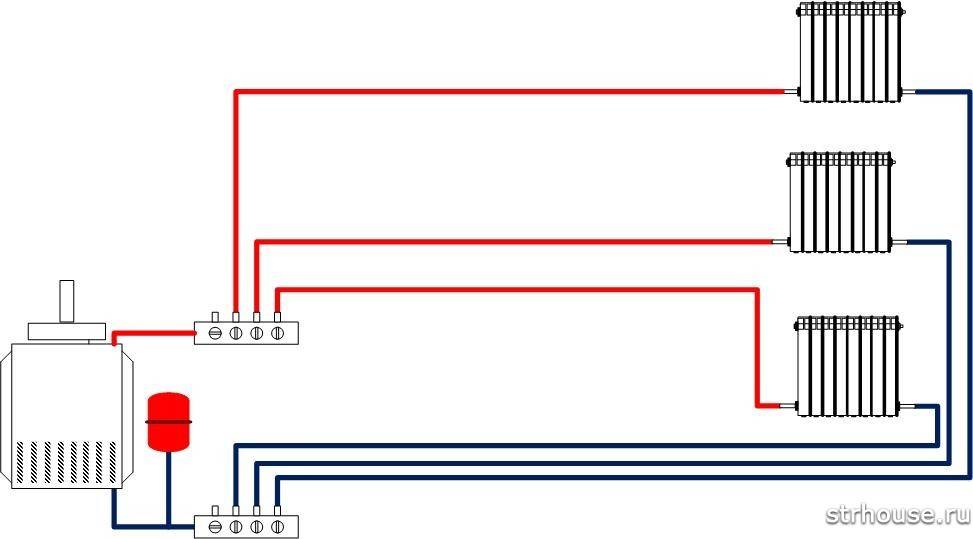

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Верхняя и нижняя разводка

Верхняя разводка отопительной системы заключается в том, что труба будет проходить под потолком, а к радиаторам будут спускаться дополнительные отводы. Обратная подача будет проходить вдоль пола. Плюсы данного способа состоят в легкости создания естественного движения воды в системе. Перепад высот создаст достаточную силу потока. Остается создать достаточный уклон и угол. Система все меньше стала пользоваться спросом, так как пользователям не нравится большое скопление труб.

Нижняя разводка труб заключается в подаче отопления снизу. При этом труба подачи находиться выше обратки. Ее можно провести в подвальном помещении или даже между чистовым и черновым полом. В этом случае циркуляция в системе будет принудительная

Поэтому и расположение радиаторов совсем не важно, что не скажешь про верхнюю разводку (в этом случае котел углубляют). Выбирая нижнюю разводку, у вас будет наименьшее количество выступающих труб и более эстетичный вид

Байпас и устранение недостатков

Радиаторы с нижними стояками могут нагреваться неравномерно – как правило, верхняя часть нагревается меньше. Байпас же замыкает циркуляцию теплоносителя. Проще говоря, это отрезок трубы, соединяющий стояки так, чтобы горячая жидкость из подачи шла сразу в обратку.

Есть еще один способ устранения недостатков. Так, приборы отопления параллельно врезаются в магистраль, снабжаются клапанами и регулировочными кранами. В результате скорость движения теплоносителя увеличивается, устраняется перепад температур, появляется возможность ремонта прибора без слива жидкости. Такое подключение особенно необходимо, когда помещение слишком нагревается.

Байпасы имеют клапаны для перекрытия, их можно включать и выключать. Такой прибор можно самостоятельно сварить из остатков труб. Окружность байпаса должна быть меньше, чем у стояков – в противном случае вода не будет распределяться между ним и радиатором, а полностью попадать в обратку.

Перед отверстием для входа у крайнего сегмента батарей монтируется терморегулятор — это сделает управление ими еще более удобным.

Ограничения схемы двухтрубного отопления с нижней разводки

Отопительные двухтрубные системы с естественной циркуляцией носителей тепла и нижней разводкой имеют серьезные ограничения и поэтому их реализуют нечасто. Дело в том, что практически все батареи в такой схеме являются конечными и им требуются спускники. А поскольку в конструкционном решении также предусматривают расширительный бак открытого типа, сообщающийся с внешней средой, то заниматься стравливанием воздуха жильцам придется ежедневно.

Двухтрубное отопление с нижней разводкой, по количеству труб, требующихся для монтажа, не уступает конструкции с верхним вариантом разводки. В случае если предпочтение отдается второму способу, тогда теряется основное преимущество нижнего расположения труб, которое заключается в отсутствии трубопровода на виду.

Монтаж воздушных линий предусматривает, что стояки располагаются в помещении, начиная от пола до самого потолка. И в таком случае теряется весь смысл в нижней разводке.

Виды циркуляции

Конструкция с естественной циркуляцией. Работает система по такой схеме.

  • Котёл разогревает теплоноситель до нужной температуры, его объём увеличивается, а плотность становится меньше.
  • Благодаря этому остывшая вода заменяет нагретую. Она же, в свою очередь поднимается на самую высокую точку котла, остывает и сама направляется к радиаторам.
  • Весь путь работы вещество движется без помощи из окружающей среды, это занимает много времени.
  • В связи с этим вытесняемый воздух успевает добраться до верхней точки нагревателя,по этому уменьшается риск излишнего завоздушивания.

Отопительные системы с естественной циркуляцией долго остаются работоспособными.

  • Малый радиус обогреваемого помещения. (Не более 30м)
  • Большой промежуток времени между включением котла и стабилизации температуры в помещение.
  • Трубы по которым перемещается теплообменник должны находиться под особым углом.
  • Неравномерный нагрев. Чем дальше батарея, тем холоднее жидкость.

Разводка с принудительной циркуляцией теплоносителя

Движущей силой такого отопительного аппарата является циркуляционный насос.

Преимущества:

  • Быстрый нагрев помещения.
  • Равномерное распределение тепла.
  • Возможность использования мембранного котла.
  • Простой ремонт. (Поломанный участок отключается от общей системы).
  • Удобный монтаж двухтрубной системы отопления.
  • Амплитуда температур топлива на входе и выходе небольшая.
  • Отсутствие воздушной магистрали.

Недостатки:

  • Энергозависимость.
  • Большие финансовые затраты.

Первый вариант компоновки возможен в одноэтажном помещении. Плюсом этого типа подключения является маленькая стоимость самой системы. Минус-большая вероятность заводушивания. Но её можно устранить с помощью установки кранов Маевского.

Вертикальный тип компоновки отличается от горизонтального тем, что имеет большее количество магистралей. Этот вариант расположения труб выгоднее использовать в многоэтажных зданиях. Преимуществом является отсутствие воздушных пробок. Но такой вариант обойдётся намного дороже.

Особенности варианта с нижней подводкой труб

Как правило, подключение радиатора с нижней подводкой выполняется в тех случаях, когда непрезентабельные отопительные трубы необходимо скрыть в полу или в стене, чтобы не нарушать интерьер помещения.

В продаже можно найти большое количество отопительных приборов, в которых производителями предусмотрен нижний подвод к радиаторам отопления. Они выпускаются с различными размерами и конфигурациями. При этом чтобы не повредить батарею, стоит посмотреть паспорт изделия, где прописана методика подключения той или иной модели оборудования. Обычно в узле подключения батареи предусмотрены шаровые краны, которые позволяют снять ее в случае необходимости. Таким образом, даже не имея опыта в подобных работах, пользуясь инструкцией, можно выполнить подключение биметаллических радиаторов отопления с нижним подключением.

Циркуляция воды внутри многих современных радиаторов с нижним подключением происходит так же, как и при диагональной подводке. Достигается такой эффект за счет расположенного внутри радиатора препятствия, которое обеспечивает прохождение воды по всему отопительному прибору. После этого остывший теплоноситель поступает в обратный контур.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды двухтрубного отопления

Данного рода отопление может делиться по типу схемы и по типу разводки. Рассмотрим вкратце каждую классификацию.

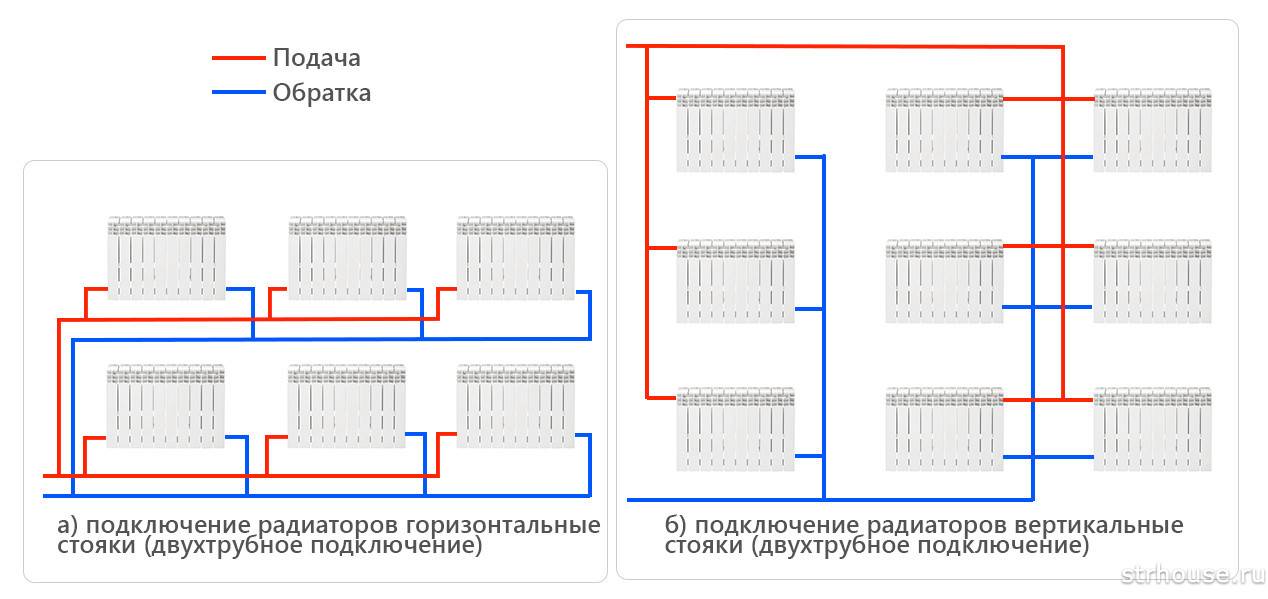

Схема – вертикально или горизонтально?

Систему можно поделить на вертикальную и горизонтальную, что зависит от расположения соединяющих труб.

  1. Горизонтальные двухтрубные системы оборудуются зачастую в одноэтажных домах, имеющих немалую протяженность. Это крайне удобно для каркасно-панельных объектов, в местах, где стояки желательно устанавливать в коридорах либо же на лестничных площадках.


А особенностью вертикальной системы считается то, что все ее детали будут крепиться к стояку в вертикальном положении. Она стоит на порядок дороже, зато во время эксплуатации никакие воздушные пробки образовываться не будут. Применяется преимущественно в домах с несколькими этажами, поскольку каждый из них (этажей) будет отдельно крепиться к стояку.

Обе разновидности контура отличаются повышенной устойчивостью гидравлики и тепла. Но во втором случае вы должны будете отбалансировать вертикальные стояки, а в первом – петли.

Какая бывает разводка?

Разводка двухтрубных систем может быть следующих типов.

  1. Нижняя. Здесь горячий трубопровод будет прокладываться в подвале, цоколе либо же под половым покрытием. Обратная же магистраль, возвращающая воду в котел, будет размещаться еще ниже. При таком типа разводки в контур необходимо включить верхнюю воздушную линию, посредством котором лишний воздух будет выводиться из системы. Более того, котел должен быть углублен, дабы стимулировалась циркуляция теплоносителя. Дело в том, что радиаторы должны размещаться выше самого котла.
  2. В случае с верхней разводкой разводящая магистраль устанавливается сверху, более того, в наивысшей точке системы должен размещаться расширительный бачок (зачастую эта точка – чердак дома, предварительно утепленный).

Важно! Система верхней разводки не подходит для одноэтажных зданий, имеющих плоскую крышу. Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы

При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам

Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы. При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам.

Виды направления движения теплоносителя

Также стоит отметить еще одну классификацию, которая основывается на то, в каком направлении будет двигаться теплоноситель по системе. Таким образом, у нас получается следующее.

  1. Тупиковая система, при которой подающий и обратный трубопроводы направлены в разные стороны.


Прямоточная двухтрубная система отопления, при которой движение в обеих магистралях направлено в одну сторону.

Помимо того, в системе может быть встроен специальный насос, предназначенный для стимуляции движения теплоносителя, это иногда еще называют принудительной циркуляцией. Также такое движение может вызываться разницей в температурах и уклоном магистрали, следовательно, такой тип циркуляции можно считать естественным.

Отметим, что для пущей продуктивности отопительной конструкции следует все установить такой насос, притом еще на начальных этапах установки. Естественная же циркуляция больше подходит для зданий, имеющих всего один этаж.

Важно! Если планируется горизонтальная система, а циркуляция будет естественной, то уклон магистралей должен направляться непосредственно в сторону отопительного котла

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
