Монтаж системы отопления
Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.
Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:
- ширина прохода с лицевой стороны котла – 1 м;
- если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
- расстояние до ближайшего оборудования – 0.7 м;
- при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.
Схемы разводки отопления в доме с примерами
В этой статье поговорим об основных видах разводки системы отопления по коттеджу. Оговоримся — мы будем рассматривать только системы отопления с принудительной циркуляцией теплоносителя, то есть о напорных системам, в которых установлен и работает циркуляционный насос, и есть мембранный расширительный бак (прочитайте статью про расширительные баки в системе отопления).
1. Самая примитивная схема разводки — однотрубная. В такой схеме от котла по периметру дома прокладывается труба, к которая последовательно заводится в каждый радиатор. Причем обратка первого радиатора подключается к подаче второго, обратка второго — к подаче третьего, …, обратка последнего радиатора возвращается к котлу.

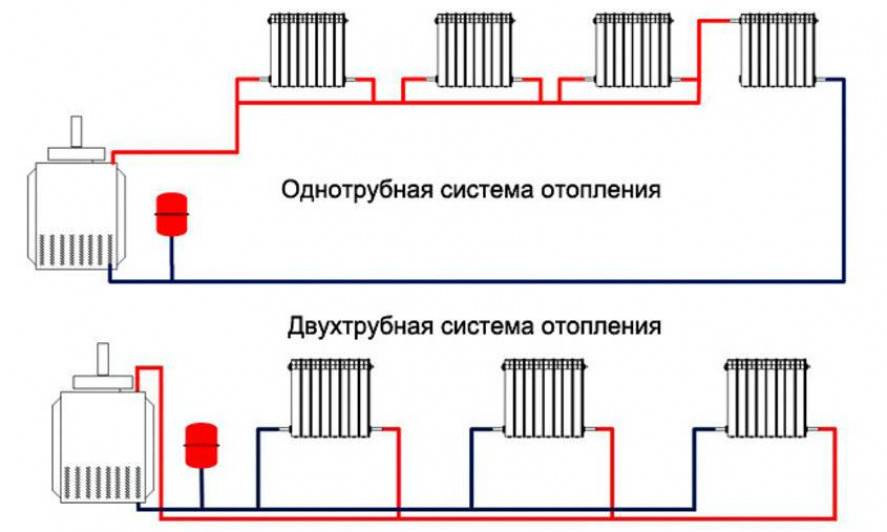

Принципиальная схема однотрубной системы отопления.
Основной плюс этой схемы — компактность (прокладывается только одна труба), и дешевизна.
Но данная схема имеет и минусы: теплоноситель в первых радиаторах теплый, но после каждого он остывает — поэтому последние радиаторы надо подбирать с запасом.
Помимо этого, в такой схеме практически невозможно регулировать температуру воздуха: ведь если перекрыть вентиль в первом радиаторе, теплоноситель в следующие не потечет.
Для того, чтобы можно было регулировать температуру в помещении, радиаторы подключатся в байпасом, как на этой фотографии:
Радиатор подключен в однотрубную систему отопления
2. Более прогрессивная схема разводки отопления — двухтрубная тупиковая схема. В этой схеме от котла прокладывается две трубы: подача и обратка, к которым последовательно подключаются радиаторы. В этой схеме без проблем можно отключить один или несколько радиаторов — до всех других радиаторов нагретый теплоноситель будет доставлен в нужном количестве.
Пример двухтрубной тупиковой схемы разводки отопления.
Важно отметить, что без правильной гидравлической балансировки напор и расход в последних радиаторах будут падать, поэтому они могут плохо прогреваться. На этой фотографии секционный радиатор подключен к двухтрубной системе отопления
На этой фотографии секционный радиатор подключен к двухтрубной системе отопления.
3. Еще более прогрессивная среди двухтрубных система отопления называется двухтрубная попутная схема (или петля Тихельмана). В такой схеме к ближайшему от котла подводится подача первой, но обратка подключается последней. В такой схеме можно и регулировать мощность радиатора, и проще всего проводить гидравлическую балансировку.
В схеме Тихельмана (попутной двухтрубной) гидравлическая балансировка системы отопления наиболее простая
По фотографии понять тип разводки системы отопления — попутная или тупиковая, практически невозможно. Вот пример монтажа радиаторов по схеме Тихельмана:
Монтаж радиатора в двухтрубной попутной схеме.
4. Коллекторная разводка отопления — самая дорогая, но и наиболее удобная для монтажа в коттедже. В такой схеме в техническом помещении устанавливается коллектор, подключаемый к котлу, и от которого к каждому радиатору отводится независимая пара трубопроводов.
Такая схема позволяет без слива системы отопления заменить радиатор, а все коммуникации, как правило, прокладываются скрыто в полу.
Отрегулировать же мощность радиатора можно как на термоголовке (почитайте статью про необходимость установки термоголовки на радиатор), так и на коллекторе.
Схема коллекторной системы отопленияПример монтажа коллекторной системы отопления.
Особенности эксплуатации традиционного однотрубного отопления
Типовые схемы вертикальных однотрубных стояков показаны ниже
Вертикальные однотрубные стояки.
На «обвязке» батарей в советское время устройства регулирования не устанавливались. Первые по ходу течения воды приборы нагреты сильнее последних. Температурный перепад в батареях расчитывается по формуле ∆T_р=∆T⁄N, где N – число этажей. По однотрубным стоякам принудительно циркулирует в N и 2N раз больше жидкости, чем по двухтрубным, причем 80 % ее объема протекает по байпасам.
Такая нерациональная (с точки зрения затрат электроэнергии на перекачку жидкости) конструкция применялась из-за ее предельной простоты и экономичности. Низкая цена электроэнергии, удерживаемая по политическим соображениям, не стимулировала ее экономию при принудительной циркуляции избыточного объема теплоносителя.
Однотрубные теплосистемы гидравлически весьма устойчивы и малочувствительны к несанкционированным заменам радиаторов или наращиванию числа их секций. Отключение отдельных батарей почти не изменяет теплоотдачу остальных приборов. Ведь вода в основном проходит по байпасам. А вот двухтрубные теплосистемы при этом обязательно разбалансируются.
Классификация систем теплоснабжения
В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.
Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.
Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.
Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.
Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров
Автоматика даёт возможность изменять температурный режим в доме в разное время суток.
При классификации отопительных систем принимают во внимание такие признаки, как:
- тип носителя тепла — воздушные, водяные или паровые, комбинированные;
- вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
- способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
- ход передвижения теплоносителя — попутные и тупиковые;
- способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
- схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.
В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.
Схема обвязки настенного двухконтурного газового котла
- Обвязка газового котла в системе отопления
- Подключение настенного котла к электросети
- Выбор дымохода для газового котла
- Подключение к газовой магистрали
Введение
Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.
Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

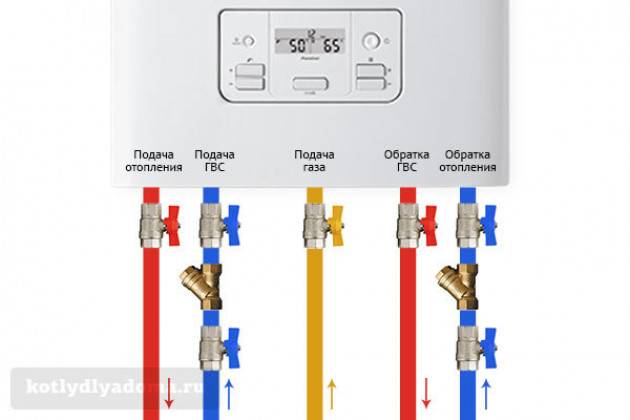

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.
Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.
Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки».
На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.
Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
Принцип работы автономного отопления
Виды труб различных материалов:
- Металлические трубы. Не распространены в использовании, имеют недостатки. Со временем покрываются коррозией, в работе недолговечны. Монтируются исключительно на резьбовых соединениях.
- Медные трубы.Долговечны и надёжны в работе. Выдерживают высокие температуры и давление в трубах. Монтаж выполняется пайкой. Пайка — высокотемпературный припой с содержанием серебра. После установки трубы по желанию можно замаскировать в стену. Медь — дорогостоящий материал, поэтому отопление с участием таких труб может позволить себе не каждый.
- Полимерные трубы. Делятся на полипропиленовые и полиэтиленовые. Главное достоинство — с установкой сможет справиться даже не обученный человек. Несмотря на дешевизну материала, устойчивы к коррозии, прослужат много лет.
- Металлопластиковые трубы. Состоят из пластика и алюминия. Монтируются такие трубы резьбовыми соединениями, в некоторых случаях прессовыми соединениями. Недостатки — коэффициент теплового расширения слишком большой. В случае резкой перемены горячей воды на холодную или наоборот трубы могут дать трещину.

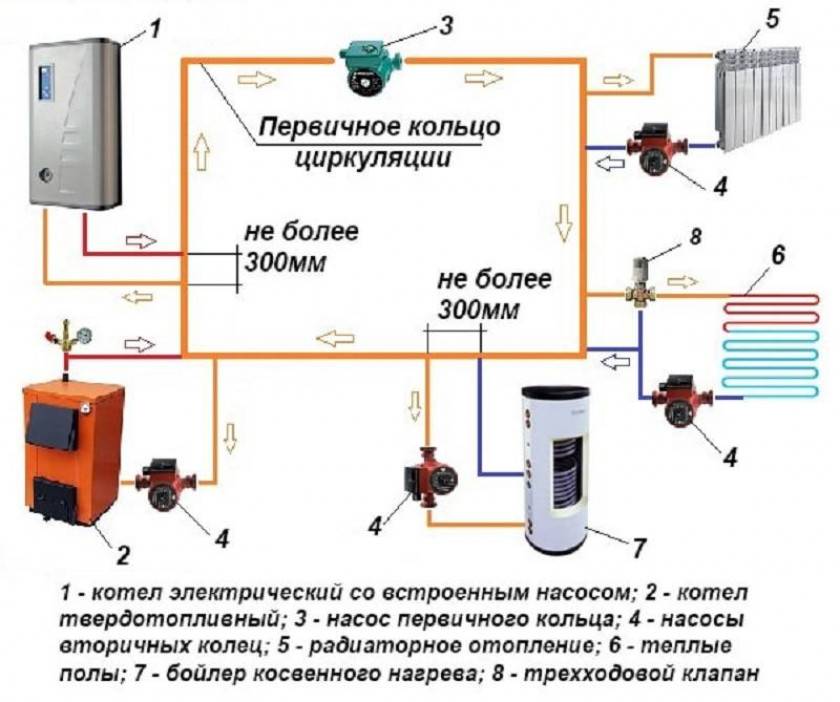

Каждому дому своя схема подключения водяного отопления:
Перед тем как покупать оборудование, по схеме следует выбрать необходимую систему отопления, которая подойдёт для того или иного дома.
Разновидности гравитационных схем
Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.
Закрытая
Принцип работы контуров закрытого типа следующий:
- Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
- Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
- Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.
Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.
Открытая
Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.
Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.
Двухтрубная

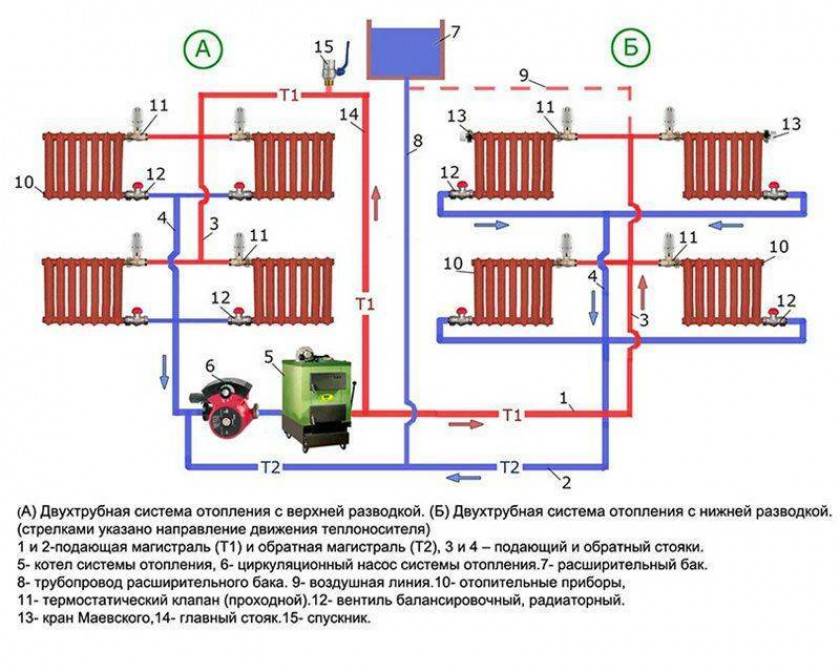

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.
Преимущества двухтрубной разводки:
- Тепло равномерно распределяется по всему строению.
- Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
- Отрегулировать работу сети с двухтрубной разводкой намного проще.
- Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
- Эффективность и простота конструкции.
Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.
Однотрубная
Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.
Преимущества однотрубной разводки:
- Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
- Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.
Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.
Как выбрать насос для отопления
Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.
При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.
Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы
Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.
Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса
Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться
Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
- для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
- многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .
Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:
c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);
Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.
Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.
В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:
- с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
- на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
- в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.
Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:
Мощность котла зависит от площади отапливаемого помещения и потерь тепла
- сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
- длина трубопровода и плотность теплоносителя;
- количество, площадь и вид окон и дверей;
- материал, из которого сделаны стены, их утепление;
- толщина стен и утепления;
- наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
- тип кровли, состав кровельного пирога и т.д.
Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

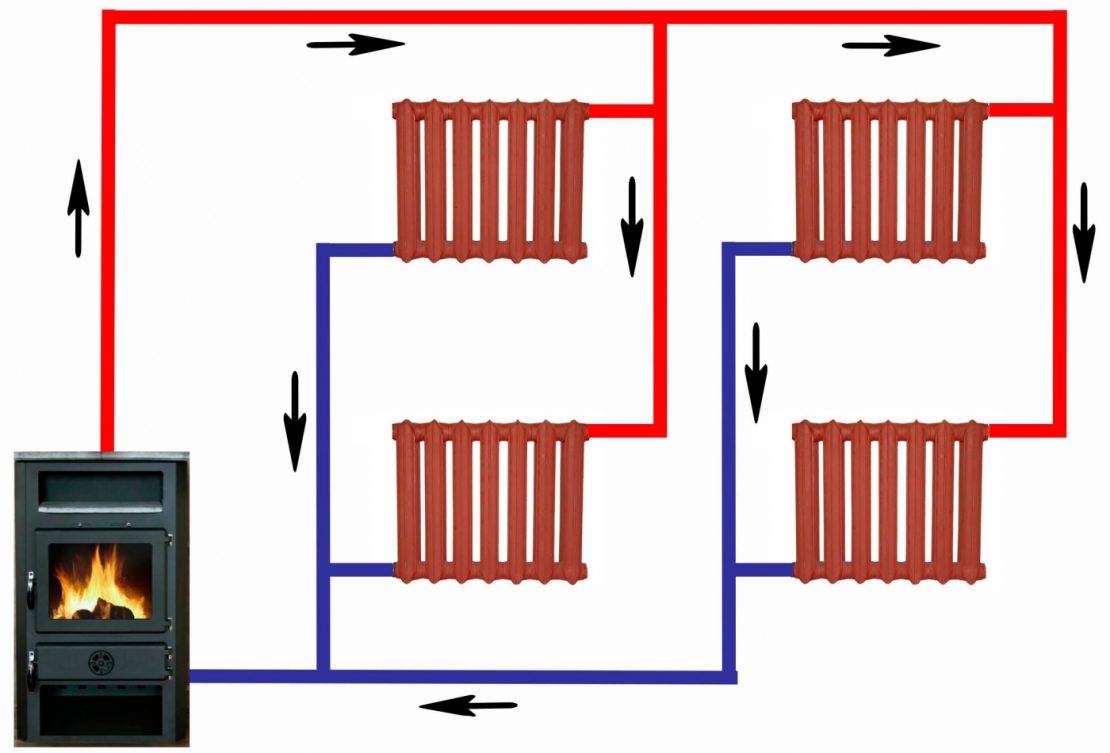

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
