Правильная схема подключения газового котла к системе отопления – инструкция

Схема подключения настенного газового котла

Схема подключения газового котла через гидравлический разделитель.

Если газовый котел используют для нагрева воды в небольшом количестве, тогда целесообразно производить его подключение непосредственно на кухне. Котел необходимо подвешивать не ниже уровня верхней части слива мойки, но и не меньше, чем на восемьсот миллиметров от уровня пола. Необходимо добиться того, чтобы под котлом образовалось свободное пространство. Поверхность пола, находящуюся под котлом, следует выстелить, используя специальный несгораемый лист размером 1 м на 1 м из металла.

Выполняя подключение котла к системе отопления или водоснабжения, следует предусмотреть отсутствие в помещении полостей, способных накапливать продукты сгорания.

Использование настенного газового котла невозможно выполнить жителям блочных хрущевок или многоквартирных домов, не укомплектованных магистральной газоходной системой.

Схема постройки частного дома позволяет производить подключение газового котла любой разновидности. Наиболее рациональным вариантом будет сооружение отдельной топочной комнаты, находящейся вне пределов дома. Такое помещение позволит произвести установку котла практически любой мощности. Схема работы мощного котла позволит выполнять отопление не только жилого здания, но и хозяйственных построек.

Схема подключения газового котла через теплообменник.

Для выполнения подключения газового котла настенного типа в частном доме следует отгородить отдельную несгораемую комнату. Также желательно до проведения работ по его установке произвести замену устаревшей электропроводки на более мощную. Для обеспечения резервного доступа к электроэнергии можно использовать стандартное компьютерное устройство бесперебойного питания. Прибор средней мощности способен поддержать работу автоматического котла в нормальном режиме от 12 до 24 часов. Такого срока должно хватить на решение проблем с электроэнергией и ремонт аварийных участков.

Двухконтурный котёл

Схема подключения к системе теплоснабжения частного дома двухконтурного газового котла осуществляется, так же как и одноконтурного. Разница состоит в наличии дополнительных патрубков системы ГВС. Они устанавливаются на газовых котлах отопления следующим образом:

  • Справа между газовой трубой и обраткой патрубок подключения к системе холодного водоснабжения;
  • Слева между газовой трубой и подачей – патрубок подачи горячей воды в локальную систему ГВС.

Также как система отопления, трубы ГВС отделяются от котла шаровыми кранами на отдельных соединениях. Подключение холодного и горячего водопровода осуществляется без каких-либо ограничений. В качестве дополнительного элемента используется специальный фильтр на трубе подачи холодной воды. Его рекомендуется применять в старых системах с централизованной подачи воды с большим количеством твёрдых нерастворимых частиц в потоке. Они могут оседать на стенках теплообменника второго контура, снижая эффективность нагрева.

Какие радиаторы отопления выбрать

Несмотря на разновидности системы отопления, в любом случае требуется специальное оборудование, с помощью которого тепло поступает в коттедж: радиаторы отопления, батареи. Все отопительное оборудование можно разделить на 4 типа:

1) Чугунные радиаторы являются отличным теплоносителем. Но они не лишены риска возникновения гидравлического удара, что может привести к повреждению их при наступлении отопительного сезона. Поскольку внутренняя поверхность радиатора шероховатая, то она способна накапливать известковый осадок, который блокирует поступление тепла в помещение. Выбирая чугунный радиатор для коттеджа, следует учитывать, чтобы была установлена местная система отопления.

2) Стальные радиаторы более устойчивы к воздействию гидравлического удара и не имеют недостатков чугунных батарей, они лучше передают тепло. Но они неустойчивы к образованию коррозии, на внутренней стенке может образовываться ржавчина, что вынуждает выполнять тщательный уход за батареями, либо потребуется слишком частая замена.

3) Алюминиевые радиаторы обладают легкой конструкцией, отлично проводят тепло, устойчивы к коррозии, но не способны выдерживать гидравлический удар. Если в коттедже используется местная система отопления, то такой радиатор может стать отличным решением.

4) Биметаллические радиаторы наиболее эффективны. Они устойчивы к коррозии, гидроударам, не образуют накипи на внутренней поверхности, отдают больше тепла. Среди недостатков выявлена только высокая цена.

Количество секций радиаторов: как грамотно выполнить расчет

Количество секций батареи: грамотный подбор

Расчет системы для обогрева проводится с обязательным подбором количества секций радиаторов. Здесь также может быть использована довольно простая формула – площадь помещения, которое подразумевается отапливать, необходимо умножить на 100 и разделить на мощность секции батареи.

  • Площадь комнаты. Как правило, все радиаторы рассчитаны на обогрев только одной комнаты, а потому общая площадь дома не нужна. Единственное исключение – если рядом с помещением, которое отапливается, находится какая-нибудь комната, не оборудованная системой обогрева;
  • Цифра 100, которая фигурирует в формуле расчета количества секций радиаторов для системы отопления, берется не «с потолка». Согласно требованиям СНиП, на один квадратный метр жилого помещения используется порядка 100 Вт мощности. Этого вполне достаточно для поддержания комфортной температуры;
  • Что касается мощности секции радиаторов отопления, то она индивидуальна и зависит, в первую очередь, от материала батарей. Если точно определить параметр невозможно, то для расчетов можно взять 180-200 Вт – это соответствует среднестатистической мощности секции современных радиаторов.

Получив все данные, можно начать расчет батарей отопления. Если взять за основу размер комнаты в 20 м2, а мощности секций в 180 Вт, то количество элементов радиаторов отопления можно вычислить следующим образом:

n=20*100|180=11

Совет.  Как и в случае с мощностью котла, количество секций батарей нужно брать «с запасом», это позволит вам не беспокоиться о сильных морозах.

Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

  • монтаж агрегата (или крепление на стену, если это настенный вариант);
  • работы по подсоединению водяного отопительного контура;
  • подключение к водоснабжению (двухконтурных отопительных агрегатов);
  • подключение к газопроводу;
  • пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

  1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
  2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

  • Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
  • После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
  • Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

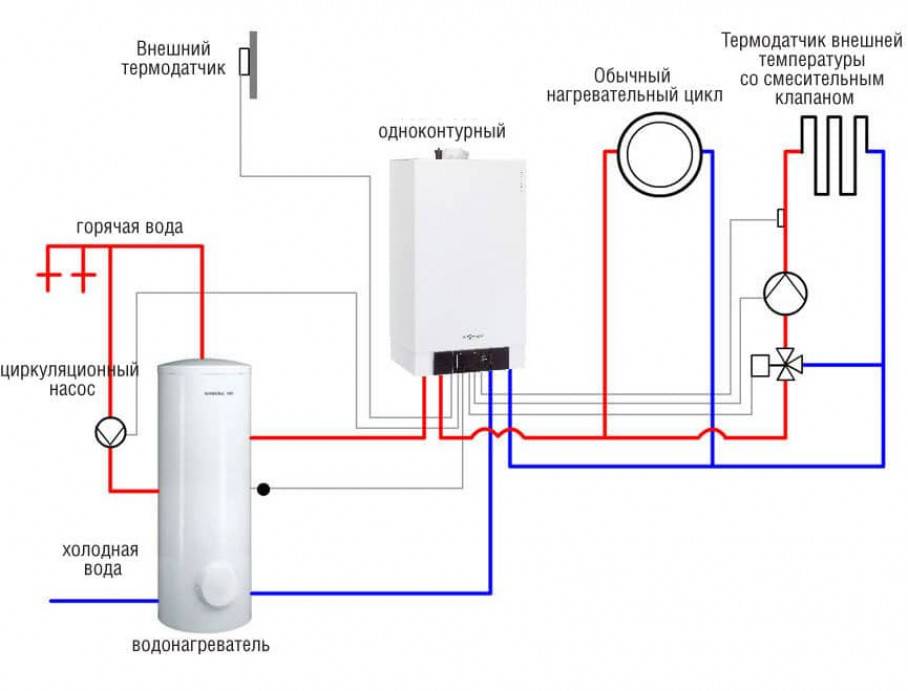

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

  • Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
  • После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
  • Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Летом вода циркулирует только через котел и бойлер.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.

Обустройство системы отопления с теплоаккумулятором

Применение такого элемента в схеме с двумя котлами в одной системе отопления имеет несколько особенностей в зависимости от установленных агрегатов:

  • Теплоаккумулятор, газовый котел и приборы отопления образуют единую закрытую систему.
  • Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается теплоаккумулятору. Он в свою очередь греет теплоноситель, циркулирующий по закрытому контуру отопления.

Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести следующее:

  • Отопительный котел.
  • Теплоаккумулятор.
  • Расширительный бачок соответствующего объема.
  • Шланг для дополнительного отвода теплоносителя.
  • Отсекающие краны в количестве 13 штук.
  • Насос для принудительной циркуляции теплоносителя в количестве 2 штуки.
  • Трехходовой клапан.
  • Водяной фильтр.
  • Стальные или полипропиленовые трубы.

Для подобной схемы характерна работа в нескольких режимах:

Схема обвязки настенного двухконтурного газового котла

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Как проверить, правильно ли подключен прибор?

Для выполнения контроля работоспособности прибора, необходимо сначала проверить герметичность соединений путём опрессовки (2 атмосферы).

Кроме того, требуется:

  • оценить внешний вид котла и отопительной системы (на наличие трещин или других повреждений);
  • проверить присутствие тяги в дымоходе;
  • проконтролировать давление теплоносителя;
  • оценить состояние подачи газа (низкое давление в сети может самостоятельно остановить котёл).

При обнаружении проблем с любым из элементов устройства и подключения к отопительной системе, газопроводу и водопроводу стоит обратиться к специалистам, которые смогут подсказать решение по конкретному случаю.

Первый запуск котла производится в присутствии представителей газовых служб, которые проверят качество выполненных работ.

Подготовительные работы

Монтаж газового котла.

Для установки газового котла нам потребуются:

  • котел;
  • шаровые краны;
  • труборез;
  • ножовка;
  • анкеры;
  • американки;
  • фильтры (газовый, магнитный, грубой очистки воды);
  • прокладки;
  • фум-лента;
  • герметик;
  • хомуты;
  • болты с шайбами граверами;
  • дрель;
  • трубы;
  • напильник;
  • зубило;
  • рулетка;
  • уровень;
  • горелка;
  • набор ключей (гаечные, торцовые и разводной);
  • отвертки.

Схема обвязки двухконтурного газового котла.

Сначала разрабатывается схема подключения настенного газового котла. Предварительная обвязка оборудования сможет помочь сделать монтаж оборудования своими руками. Схема отопления, основанная на принципе принудительной циркуляции, учитывает ряд следующих объективных критериев:

  • местонахождение котла;
  • параметры совместимости соединений по размерам;
  • расположение систем водоснабжения, отопления и газоснабжения.

Шаровые краны и фильтры — неотъемлемые элементы газового котла Котел не подключается напрямую к трубам отопления. В качестве своеобразного посредника выступают разборные гайки-американки.

Благодаря данному способу присоединения можно без проблем снять котел для ремонта (полной замены) или без слива воды отключить его от отопительной системы.

Схема гидравлической обвязки газового котла.

Чтобы котел в доме работал эффективно на протяжении длительного периода, необходимо правильно установить шаровые краны. Они должны быть во всех магистральных соединениях:

  • на холодной и горячей воде;
  • на подаче, «обратке» и сливе труб отопления;
  • сгонах и фильтрах.

Схема соединения кранов с трубопроводами (ИЗОБРАЖЕНИЕ 3) осуществляется с использованием различной резьбы: как с двумя внутренними (ВВ), так и с наружной и внутренней (ВН). Помимо основных функциональных «обязанностей» (подача теплоносителя), шаровые краны помогают:

  • сбрасывать давление в системе водоснабжения;
  • проводить проверку и промывку магистралей;
  • осуществлять слив воды в зимнее время при ремонте.

Устройство газового котла.

Обвязка котла шаровыми кранами фактически решает одну задачу — позволяет отсечь котел и фильтры от системы отопления. При закрытии кранов можно без проблем осуществлять очистку этих элементов.

Создание фильтрационной системы необходимо для предотвращения попадания различных частиц, которые могут привести к выходу оборудования из строя. Обвязка настенного газового котла в обязательном порядке предусматривает монтаж фильтра грубой очистки. На пути к котлу он задерживает крупные частицы песка, ржавчины и окалины, которые поступают вместе с водой из водопроводной системы.

Монтаж фильтра грубой очистки осуществляется на обратной трубе отопления гайкой вниз. Многие зададутся вопросом: а почему установка фильтра происходит на «обратке», а не трубе подачи? Это поясняется тем, что циркуляционный насос находится в котле как раз на этой трубе. Вследствие этого устанавливаемый фильтр защищает одновременно и насос, и котел.

Схема монтажа двухконтурного котла отопления включает установку еще двух фильтров: магнитного и газового. Магнитный фильтр защищает теплообменник оборудования от возникновения накипи, которая во время нагревания воды является причиной перерасхода газа. Очень часто накипь выводит из строя и сам котел. Монтаж фильтра осуществляется перед отопительным оборудованием на трубу с холодной водой.

Обвязка системы газовым фильтром помогает очищать газ от пыли, окалины, ржавчины и частиц смолы. Установить нужно два фильтра с обеих сторон котла. Данная процедура в значительной мере увеличивает эксплуатационной срок газового оборудования.

Этапы подключения двухконтурного газового котла

Если вы уже решили, что подключение двухконтурного газового котла может отнять у вас немало времени, но он срочно вам необходим, то стоит заранее разобрать, через какие этапы придётся пройти. Правильное подключение выглядит следующим образом:

  1. Сначала необходимо обратиться в организацию, занимающуюся поставками природного газа. Она должна выдать разрешение, согласно которому вы сможете использовать газовые котлы отопления настенные двухконтурные; схема подключения при этом также должна быть описана в обращении.
  2. Компания выдаст вам технические условия, и настенный двухконтурный газовый котел, установка которого будет проводиться в доме, должен быть подключен к газовой магистрали согласно инструкциям.
  3. Как только инженеры утвердят проект, а вы разберётесь, как подключить двухконтурный газовый котел к отоплению, приедут специалисты, занимающиеся установкой девайса на наружную сеть.

Когда будете обращаться в компанию, не забудьте взять копии и оригиналы технической документации на право владения участком, а также паспорт, что прилагается к приобретаемому котлу. Без них инженеры не смогут подобрать оптимальный вариант подключения, и процедура может серьёзно затянуться. Проектные фирмы лучше всего выбирают именно сотрудники газовой организации, так как у них есть опыт и множество контрагентов, которых можно посоветовать. Поэтому не стесняйтесь спрашивать у них за то, кого лучше выбрать для установки, а также уточнять прочие мелочи.

Важно. Монтаж и подключение двухконтурного котла необходимо совершать после этапа проектирования, так как вы уже будете знать конкретное место установки

Если же вы не укажите этого в плане или будете стараться сделать всё кустарным методом, то сотрудники газовой службы просто не согласятся подключить к устройству магистральные трубы, так как это будет нарушать технику безопасности и может стоить вам жизни. Поэтому ответственно подходите к этому вопросу.

Газовые котлы лучше всего ставить на улице или в паре шагов от дома, устанавливать их в жилище – не стоит.

Инженер-проектировщик обязан проконсультировать вас по поводу требований для установки котлов, однако их следует изучить заранее и идти на встречу уже подготовленным. Вам необходимо соблюсти следующие вещи:

  • Если теплогенератор не превышает мощности в 60 кВт – его разрешено устанавливать даже на кухне. А если до 150 кВт – следует выделить отдельное помещение, а лучше отстроить специальную топочную или сделать небольшую пристройку к дому.
  • В здании, где вы устанавливаете котёл, должны быть потолки не менее 2.5 метров в высоту. Если это кухня, то её объём должен составлять от 15 квадратных метров и более.
  • Вентилироваться помещение также должно хорошо, стоит установить вытяжку, способную перегонять 3-объёма комнаты за час. К этому количеству следует добавить воздух, потребляемый самим котлом. Найти подробную информацию на эту тему можно в техническом паспорте устройства.
  • Стены и потолки в горючей необходимо защитить от возгорания либо позаботиться о том, чтобы они были невоспламенимыми.
  • Прозрачная часть окон должна составлять не меньше 3-х сотых квадратных метров к каждому кубометру топочной.
  • Проход к тепловому агрегату не должен заграждаться, а по бокам необходимо иметь пространство в 1 метр, чтобы можно было совершать полноценное обслуживание.
  • Между котлом и вертикальным дымоходом должно быть до 3-х метров, иначе отвод воздуха будет неэффективным.

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

  • Бойлер косвенного нагрева с теплообменником.
  • Бойлер послойного нагрева.
  • Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.
