Схема подключения электрокотла - особенности обвязки и установки системы, фотопримеры +видео

На чем можно сэкономить?

Электрическое отопление на сегодняшний день достаточно дорогостоящее. Если у вас часто выключают свет, тогда вам необходимо подключить генератор к дому. Сейчас мы представим вам основные советы, которые помогут снизить ваши затраты:

Для экономии необходимо приобрести двухтарифный счетчик. С его помощью электричество можно включать только в ночное время. Если вы поступите так, тогда в квитанции коммунальных услуг увидите значительно меньшую сумму.
Необходимо использовать специальные приборы для включения отопления в определенное время. Таким образом, ваш котел будет работать не всегда. В этом случае ваш агрегат будет работать только по мере необходимости.
Радиаторы будут нагреваться больше, если котел будет размещен в нижней точке помещения.
К системе вы можете подключить систему теплый пол. С его помощью обогрев помещения будет наиболее выгодный.

Благодаря этим этапам вы сможете значительно снизить цены на отопление. Если вы желаете, чтобы ваше оборудование прослужило больше времени, тогда необходимо регулярно проводить его осмотр.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов .

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

должны обладать высоким КПД;
при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
должны быть правильно сформированы и отрегулированы многочисленные узлы;
монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Дальнейший монтаж электрокотла: способы его установки

Интеграция электрокотла в схему отопления.

Самодельный электрический котел может быть сделан несколькими вариантами. Самым простым является монтаж ТЭНа четко в систему отопления. Здесь стоит использовать более утолщенную трубу в сравнении с прочими трубами в вашем доме.

Способ со съемной трубой будет замечательным решением в том случае, если вам понадобиться снять ТЭН для починки либо полной замены. Не отказывайтесь от мобильности и универсальности решений, поскольку в противном случае могут возникнуть дальнейшие осложнения в процессе эксплуатации. Однако стоит подметить, что, несмотря на свою эффективность, данный комплекс обладает некоторыми недостатками.

Лучше всего будет изготовить отдельно расположенный котел небольшого диаметра. Для этого рациональнее использовать стальную трубу. При этом чем меньшего размера будет котел, тем более эффективным будет его функционал. Ведь нагревать лишние объемы воды и расходовать средства на отопление нет никакой необходимости. К примеру, для отопления сравнительно небольшого дома с двумя-тремя комнатами можно использовать трубу для котла в диаметре примерно 219 миллиметров. Длина котла при этом будет равняться 0,5 м.

Трубу следует заварить крышками с обоих концов. Это необходимо для качественной и более эффективной изоляции. Затем в одной из крышек проделывают отверстие, сквозь которое будет подаваться нагретая вода в радиаторы. Нижняя область котла также должна иметь отверстие, через которое будет поступать вода для обогрева. Устройство котла остается вполне простым. Вам лишь необходимо обзавестись ТЭНом.

Итак, процесс создания электрического котла для отопления радиаторов и обогрева воды самостоятельно — это несложное дело. Для обеспечения подогрева воды стоит применять котел с достаточно высокой пропускной способностью, дабы всегда присутствовал запас воды для применения.

Для создания эффективной системы отопления необходим современный нагревательный котел. Это может быть устройство, работающее на электроэнергии, твердом топливе, газе. Сегодня существует также большое количество совмещенных моделей. Однако, имея достаточный уровень знаний, необходимые материалы и схему, можно с легкостью создать самодельный электрокотел для отопления.

Самодельный электрокотел для отопления

По сути, котел являет собой металлический резервуар, в котором расположен тепловой электронагревательный элемент (ТЭН). Наиболее распространёнными являются модели мощностью 6 кВт – этого вполне достаточно для отопления небольшого, хорошо утепленного дома или квартиры. Однако рациональнее всего подобный котел использовать в качестве вспомогательного при наличии основного котла, работающего на твердом или жидком топливе. Если же в системе не предусмотрено наличие котла иного типа, можно использовать два и более электрокотлов – это позволит увеличить отапливаемую площадь.

Современный самодельный электрический котел отопления, даже созданный своими руками, может прекрасно поддерживать заданный уровень температуры в помещении автоматически.

Для этого необходимо оснастить его несколькими датчиками и несложным автоматическим блоком. Использование автоматики – прекрасный способ сократить расходы электроэнергии, поскольку котел сможет поддерживать температуру в помещении на программно заданном уровне – таким образом, не будет проводиться излишний нагрев теплоносителя.

Схема обвязки электрического котла

Большое значение имеет расчёт котла от электричества, а также главное назначение обвязки, которое заключается в контролировании уровня температурного перепада жидкости на входе и выходе котла. Сначала тепловой носитель нагревается до определённой отметки и проходит через малый контур, после этого жидкость циркулирует по системе, делает тёплыми батареи и, как следствие, повышает градус на термометре в помещении. Легко сделать вывод: для создания в системе требуемой для её оптимальной работы температуры, нужно создать несколько контуров отопления.

Для обвязки электрического котла отопления потребуются:

насос циркуляции;
распределительный клапан;
балансирующий кран;
манометр;
проходной фильтр;
батареи;
трубы различных диаметров.

Все о радиаторах отопления узнаете в этой рубрике

Помимо этого, вам могут пригодиться гаечные ключи и аппарат для сварки. Безусловно, обогревательная система с котлом от сети не может функционировать без тройников, клапанов, переходных элементов, разных крепёжных инструментов (гайки, муфты и болты).

Существует четыре разных принципа проведения обвязки электротехники:

С естественной циркуляцией.
С принудительной.
Классическая разводка.
На первично-вторичных кольцах.

Ко всему, в неё может входить, кроме отопления, и горячее водяное снабжение, и система тёплых полов. Нужно сказать, что запуск системы как указано в инструкции труда не составит, если точно следовать всем правилам. Но это касается только систем с одним контуром. С установкой двухконтурных всё немного сложнее. В данном случае можно производить и прямую обвязку, и смесительную. Главное отличие этих типов обвязки в принципе контроля температурного уровня.

Варианты управления с ручным пуском/автоматикой

Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.

Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
На случай длительных отъездов из дома в отопительный сезон.
При ненадежности газового котла.

В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

Этапы проведения монтажа

Монтаж обвязки состоит из нескольких этапов:

Сначала делают разметку и установку. Чтобы избежать короткого замыкания в случае протечки котла, его размещают подальше от водопровода. Для монтажа данного прибора задействуют дюбели или анкерные болты. Котел выравнивают по горизонтали и вертикали с использованием уровня. При выборе напольной модели под нее подкладывают специальную подставку.
Затем электрокотел подключают к отопительной системе при помощи переходников и муфт. Воду перед этим предварительно перекрывают, используя для этого краны любого типа.
После завершения подключения котла к системе требуется выполнить электрическую часть конструкции, которая состоит из УЗО и автоматического выключателя. Для подключения котла необходимо сделать заземление. Все электрические кабели помещают в специальный кожух и укладывают в предназначенных для проводки каналах. Сечение кабеля зависит от мощности оборудования.
После электрической части делают заземление и проводят тестирование отопительной системы.

Основной процесс

Устанавливаем агрегат

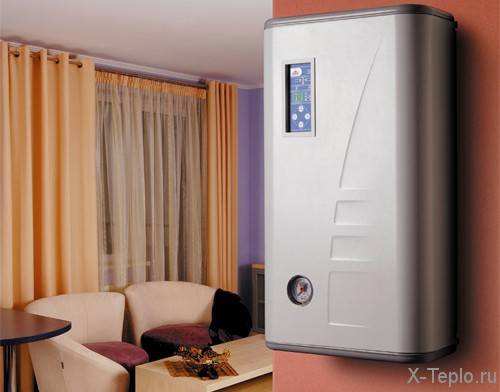

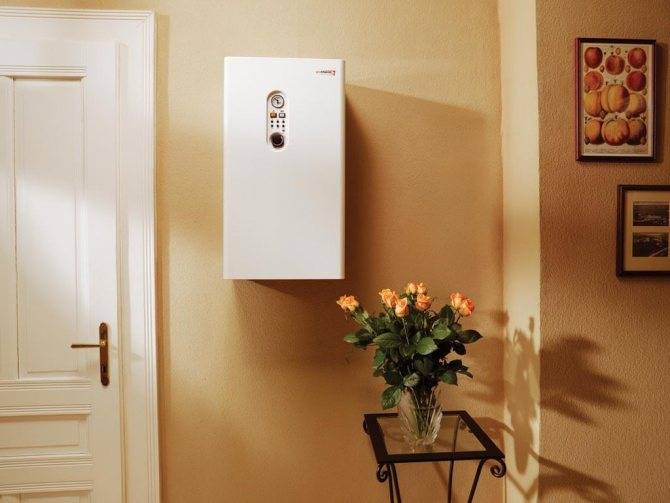

Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производится «посадка».

Для того, чтобы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет внутри стены, можно подвесить электрокотел.

Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования

Подводим электропроводку

Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла. Лучше использовать прокладку кабеля cкрытым способом, т.к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.

Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.

Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки

Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в главном щите. Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т.к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте. При явных отклонениях лучше вызвать мастера

При явных отклонениях лучше вызвать мастера.

Также предоставляем к Вашему вниманию наглядный пример установочных работ:

Видео-инструкция подключения электрического котла своими руками

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см. свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Аварийные варианты обвязки

Какой бы из вариантов отопительной системы вы не выбрали, в двухконтурных системах отопления должна быть реализована аварийная схема, которая будет выступать в качестве защиты при возникновении различных нестандартных ситуациях, например, если внезапно отключат электричество. Чтобы справится с этой проблемой предусмотрено несколько способов.

Схема аварийной обвязки котлов

Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Все заключается в том, что водопроводная система перестает работать при отключении электропитания. Некоторое количество воды сохраняется в гидроаккумуляторах, тем не менее этого количества будет попросту недостаточно для предотвращения перегрева оборудования. Если же в качестве теплоносителя применяется антифриз, то примерно 150 литров этого дорогостоящего вещества попросту будет слито в канализационную систему.

Если вы подключите циркуляционный насос к бесперебойному источнику электроэнергии, вы сможете перестраховаться от отключения подачи электричества в сети. Однако, это решение имеет и свои недостатки. Этот источник питания может не заработать в связи с некоторыми непредвиденными ситуациями. Помимо этого, котлы с двухконтурной системой требуют постоянного обслуживания и профилактики. Постоянно необходимо следить за исправностью аккумуляторов и проводить проверку на исправность путем зарядки и тестирования работоспособности.

Схемы обеспечивает защиту системы отопления от перегрева

Под понятием гравитационной циркуляции подразумевают специальный контур, который характеризуется малыми размерами и служит для съема излишней тепловой энергии в системе отопления. Этот контур необходимо включать исключительно после отключения насоса, что приведет к тому, что отапливаться будет не все здание, а некоторая его часть.

Одним из самых эффективных методов является создание аварийного контура. Он является незаменимой составляющей любой хорошей системы отопления. Благодаря этому контуру, гравитационный и принудительный контуры могут функционировать в разных частях системы в обычном режиме. Однако при выключенном насосе работать будет только гравитационный контур.

Итак, мы обсудили основные функции и технические характеристики существующих схем обвязки электрических котлов. Вам необходимо только определиться со своим выбором, полагаясь на свои технические знания, семейный бюджет и общего устройства отопительной системы в вашем доме. Взвесив все нюансы и остановившись на той схеме, которая идеально подходит для вашего дома, следует приступать непосредственно к монтажу.
