Схемы подключения радиаторов отопления

Схемы подключения батарей

Существуют следующие виды подключения радиаторов к центральной системе отопления:

• боковое одностороннее;
• диагональное;
• нижнее;
• попутно перехлестывающее, или подключение Тихельмана.

Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.

Боковое одностороннее подключение радиаторов

Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.

Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.

Диагональное подключение

Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.

Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.

Нижнее подключение

Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.

Подключение Тихельмана

Система Тихельмана. Нажмите на фото для увеличения.

Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.

«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.

Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Какой должна быть схема подключения батарей отопления в частном доме

Монтаж отопления в доме

Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания внутри частного дома. Хорошо, если эта система подключена к центральным отопительным сетям. Если же таковых нет, то приходится организовывать автономное отопление, которое придется подгонять под те самые комфортные условия проживания. И один из самых важных моментов в таком случае — это выбор схемы подключения батарей отопления в частном доме.

Неспециалист в этом деле может усомниться в правильности поставленного вопроса. Ведь многие вообще не знают, что схема подключения существенно влияет на теплоотдачу отопительного прибора, движение теплоносителя внутри него и интенсивность оборота горячей воды. Это все те же факторы, которые определяют степень эффективности системы отопления в целом.

В первую очередь необходимо разобраться со схемами разводки труб

Почему это так важно? Дело в том, что экономия материалов — часто встречающийся момент. Многие жители частных домов на стадии его возведения или в процессе проведения капитального ремонта не всегда правильно просчитывают расходы на сооружение системы отопления

В итоге приходится экономить именно на материалах. Правда, есть вариант, где не нужно большого количества труб, фитингов и запорной арматуры. Но давайте все по порядку.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Особенности схем подключения

При подключении радиаторов отопления существует несколько вариантов схем обвязки. Каждый такой способ обладает как положительными, так и отрицательными моментами.

Выбор способа монтажа батарей зависит от количества точек обогрева, расстояния между ними, размеров дома.

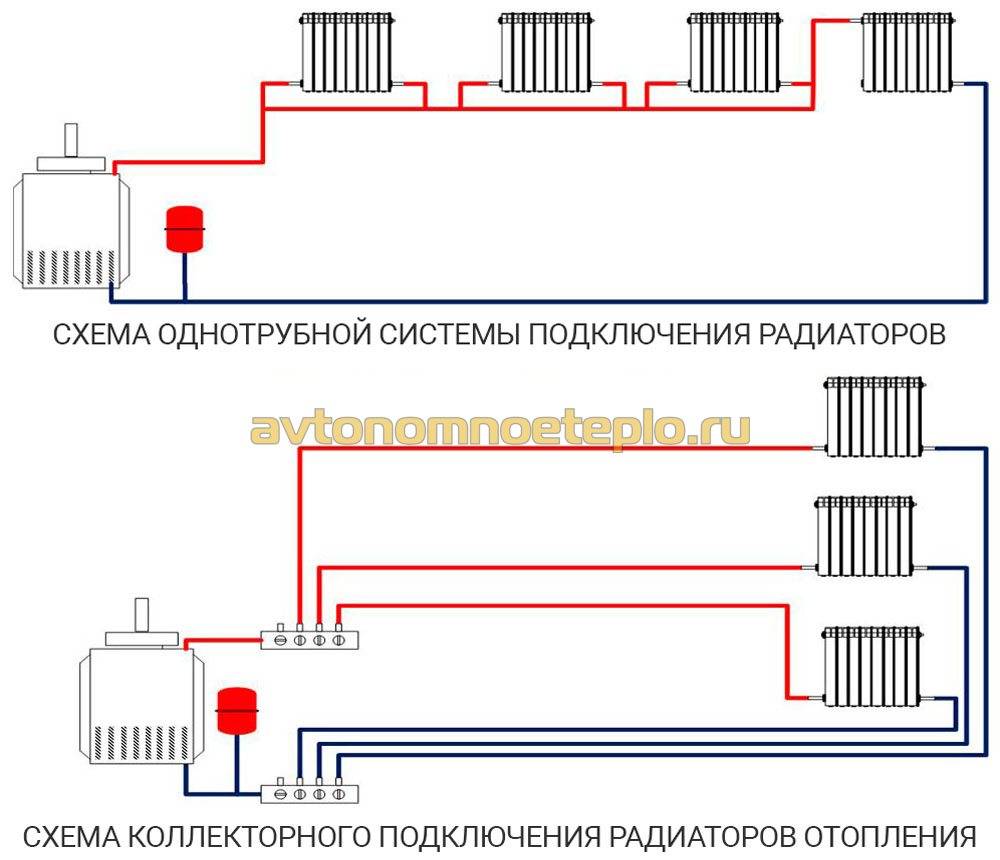

Схемы подключения радиаторов отопления:

• однотрубная;
• двухтрубная;
• коллекторная.

Особенности однотрубной системы

Неплохой вариант для подключения отопительных приборов, довольно экономичный вариант в смысле экономии материалов.

Следует сразу отметить, что данный вариант чаще используется в многоэтажных домах. Для загородного дома большой площади такой способ подключения использовать не стоит даже из-за его небольшой стоимости.

При однотрубном подключении теплоноситель (вода) перемещается в радиатор и через него возвращается обратно в стояк. Далее перемещается к следующей батарее отопления и так далее. В данном случае циркуляция теплоносителя происходит только по одной трубе (стояку) и температура воды в последнем радиаторе становится ниже. Следует в данном случае увеличить количество ребер (увеличить мощность прибора) в последних батареях отопления.

Также можно использовать при использовании принудительной циркуляции теплоносителя. Вода быстро будет проходить полный круг и не будет большой разницы температуры.

Главным плюсом однотрубной системы заключается в экономии материала для монтажа отопления. Считается, что данный вариант оптимален только в многоэтажных жилых зданиях.

Двухтрубная схема подключения

Этот вид подключения заключается в том, что применяется два трубопровода отопления. Один служит подачей для теплого теплоносителя (подача), а второй трубопровод выполняет возврат частично остывшего теплоносителя к нагревателю (обратка). При таком подключении теплоноситель поступает почти с одинаковой температурой к каждому радиатору отопления.

Двухтрубная схема подключения лучше подойдет для частного дома, не стоит обращать внимания на несколько большие затраты в сравнении с однотрубной схемой подключения.

При двухтрубной разводке трубопроводов отопления есть возможность регулировки каждой точки в отдельности. Только следует выполнить обвязку радиаторов отопления с клапаном удаления воздуха на каждом приборе.

Коллекторная или лучевая

Коллекторная схема подключения радиаторов очень похожа на двухтрубную систему. Отличие заключается только в том, что при двухтрубной радиаторы подключаются к трубам подачи и обратки. А при коллекторной, каждая батарея подключается к коллектору. Точнее используется два коллектора — для подачи и обратки.

В случае большого количества контуров отопления рекомендуется использовать гидрострелку.

При таком подключении температура теплоносителя во всех точках одинакова. Есть возможность регулировки подачи на каждый радиатор. Минусом такого варианта является высокая стоимость проекта.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

• типа системы, подающей тепло в помещение;
• способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

• однотрубные системы;
• двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

• сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
• увеличенная скорость прогрева;
• эстетичный вид и минимальное количество занятого пространства;
• простота монтажа;
• экономия на материалах.

К недостаткам можно отнести:

• взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
• сложность регулирования температуры теплоносителя;
• необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

• одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
• возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора
