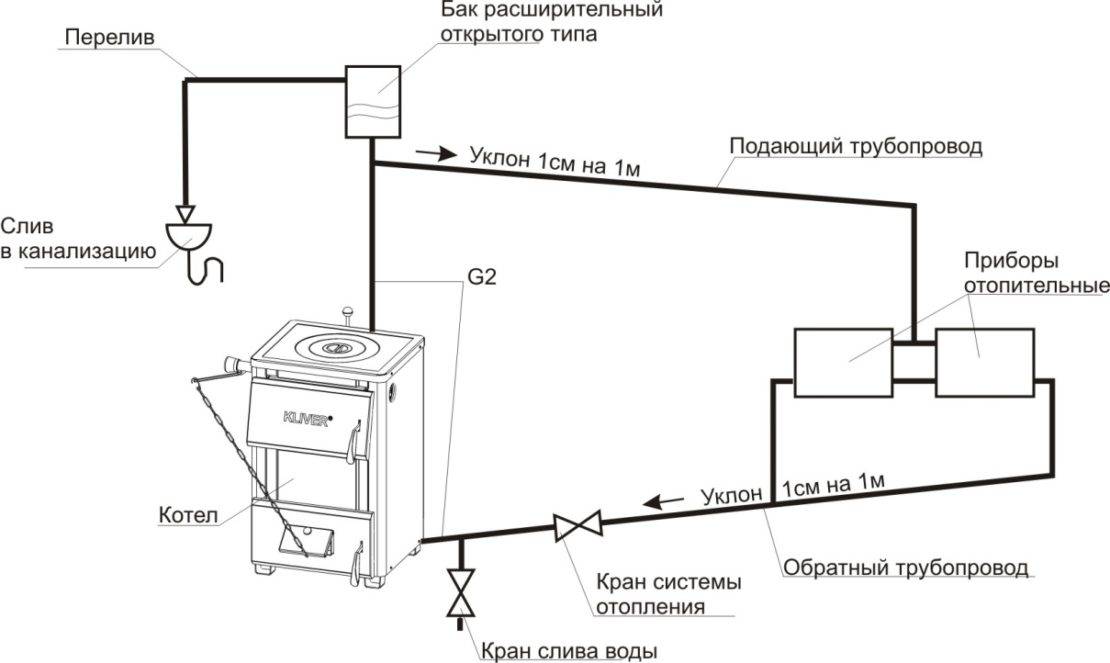

Как устроена система отопления открытого типа – схема отопительной системы

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

• К ним относятся:

расширительный бак для компенсации объема теплоносителя при изменении температуры;
группа безопасности, включающая манометр, термометр, предохранительный клапан;
радиаторы, подключенные по одной из схем разводок;
краны Маевского или сепаратор воздуха;
обратный клапан;
краны заполнения и слива системы;
фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Спускной клапан — автоматически отводит воздух

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Простейший узел для слива или залива теплоносителя в систему

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоносителем является просто водопроводная вода. В этом случае водопровод подключается либо к специальному входу котла (в настенных газовых котлах), либо к шаровому крану, установленному аналогично на обратке. Но в этом случае для слива системы нужна другая точка. В двухтрубной системе это может быть один из последних радиаторов в ответвлении, к нижнему свободному входу которого установлен сливной шаровой кран. Другой вариант показан на следующей диаграмме. Вот изображение однотрубной системы отопления закрытого типа.

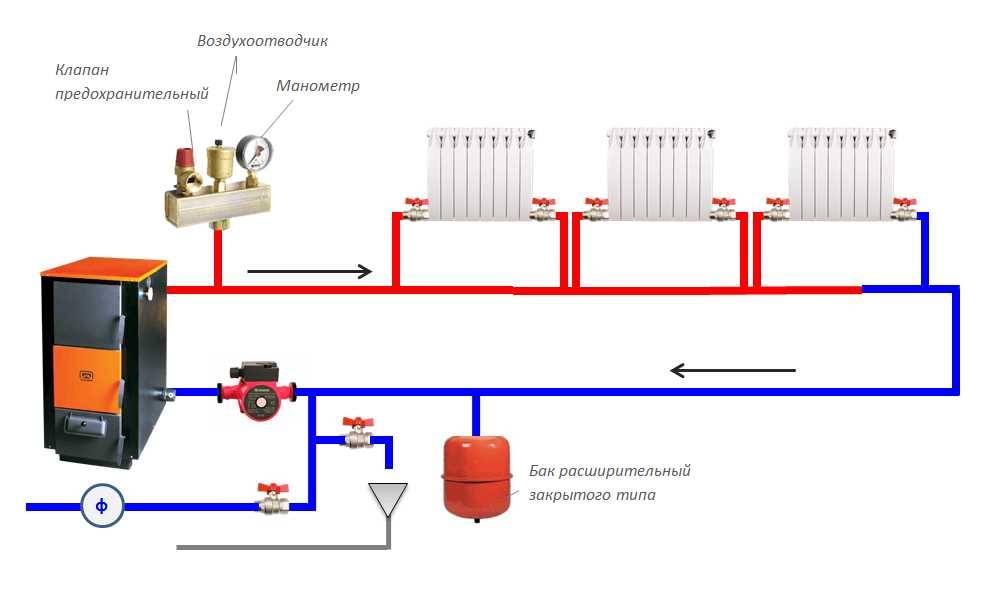

Схема закрытой однотрубной системы отопления с узлом запитки системы

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Классификация систем отопления

Чтобы правильно заполнить водяную систему отопления. нужно знать, к какому типу она относится. Существует классификация систем по способу разводки труб: с верхней, с нижней, горизонтальной, вертикальной либо комбинированной. По способу присоединения приборов при помощи труб системы бывают: однотрубные и двухтрубные.

Также в системе вода может циркулировать естественно или принудительно (если используется насос). По масштабу действия выделяют местные и центральные отопительные системы. По ходу движения воды в трубах — тупиковые и попутные. Все эти виды в быту используются в смешанном порядке.

Типы схем открытого теплоснабжения

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса. Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.

Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость

Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк. Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.

Возможности самотечной схемы:

1. Подключение к теплым полам. На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.
2. Работа с бойлером. Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.

Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.

Принудительная система с насосом

С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.

Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности (+)

1. Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
2. Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
3. При установке насоса учитывается направление движения воды.

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

На подающем трубопроводе надо установить обратный клапан. Элемент размещается сразу после котла и предотвращает рециркуляцию теплоносителя при работе насоса

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

• Главное преимущество заключается в надежности и долговечности.
• Простая схема открытой системы отопления обеспечивает простоту монтажа.
• Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
• В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
• Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
• Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

1. Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
2. Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
3. Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
4. Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
5. Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
6. Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
7. При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
8. В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
Открытая система отопления диктует использования воды в качестве теплоносителя

Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.01-85. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Котел должен быть расположен ниже самого низкого радиатора

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
