Правильная вентиляция для газового котла в частном доме – нормы и правила

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

  1. Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
  2. Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
  3. Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

  • уменьшается вероятность пожара или взрыва;
  • уменьшается вероятность отравления природным или угарным газом;
  • котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
  • температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

  1. Отдельно стоящее строение или блочный модуль.
  2. Пристройка.
  3. Помещение внутри дома.
  4. Кухня (допустимо, если мощность котла не превышает 30 кВт).
  5. Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

  1. Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
  2. Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
  3. При установке котла на кухне ее площадь должна быть более 15 м²
  4. Помещение котельной должно иметь отдельную дверь на улицу.
  5. Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

  1. Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
  2. Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Вытяжка для газового котла самостоятельно

Многие хозяева задаются вопросом, как сделать вытяжку своими руками. Для выполнения задачи понадобятся инструменты и малейшие умения. Чтобы организовать работу следует приготовить:

  • вентилятор (желательно, чтобы в конструкции имелся обратный клапан);
  • решетка с мелкими отверстиями;
  • труба, которая будет обеспечивать отвод воздуха.

Учтите, что трубу подбирают под диаметр вентилятора. Ход работы по созданию вытяжки своими руками предполагает выполнение следующих операций.

  1. Нарисуйте контур круга, что будет служить отверстием для трубы. Диаметр должен быть немного больше самой трубы.
  2. Просверлите отверстия по нарисованному контуру равномерным шагом, а также одно внутри.
  3. Затем нужно аккуратно выдавить середину, чтобы получить возможность вставить трубу.
  4. Получившиеся зазоры между стеной и трубой следует заполнить раствором или монтажной пеной.
  5. Проведите непосредственный монтаж вентилятора.
  6. Заключительное действие – фиксация решетки, что защитит комнату от проникновения мусора и насекомых.

Для более наглядного ознакомления с описанным выше механизмом имеется схема устройства системы вентиляции.

Схема устройства системы вентиляции

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

  1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
  2. Скорость потока массы воздуха (не менее 1 м/с).
  3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

  • V — объём воздуха для сгорания топлива;
  • L — длина помещения;
  • S — ширина помещения;
  • H — высота помещения;
  • n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Диаметр воздуховода, ммРасход воздуха в м 3 /час при скорости в м/с
12345678
10028,356,584,8113141170198226
12544,288,3132177221265309353
14055,4111166222277332388443
16072,345217289362434506579
18091,6183275366458549641732
200113226339452565678791904
22514328642957271585810011145
250177353530707883106012361413

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

  1. Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
  2. Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
  3. Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

  1. Приток воздуха располагается напротив вытяжки.
  2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

  1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
  2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание
Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание
Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

  • сон – 20 м³/ч;
  • отдых – 40 м³/ч;
  • активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

  1. Перфоратор или дрель с насадкой-коронкой.
  2. Пила для обработки труб.
  3. Инструменты для разметки — линейка, карандаш.
  4. Трубы-воздуховоды, переходники к ним.
  5. Защитные решётки.
  6. Переходник с обратным клапаном.
  7. Защитные гильзы для перекрытий.
  8. Саморезы, дюбели, монтажные хомуты.
  9. Герметик или монтажная пена.
  10. Ножовка.
  11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

  1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
  2. К стене прикладывается труба, отмечаются её габариты.
  3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
  4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
  5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

  1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
  2. В отверстие устанавливается труба.
  3. Щели между стеной и трубой заливаются герметиком или запениваются.
  4. Монтируется канальный вентилятор.
  5. Прокладывается и подключается электропроводка.
  6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
  7. С обеих сторон трубы крепятся решётки.

отдельной статье

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

  • Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
  • Вытяжной монтируется выше камеры сгорания.
  • В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
  • Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Устройство вентиляции помещений необходимо для организации постоянного обновления воздуха

Это особенно важно, если в доме присутствуют газопламенные приборы — отопительные котлы, водогрейные колонки и кухонные плиты. Приступая к оборудованию вентиляционных устройств, нужно внимательно изучить правила их обустройства и чётко им следовать при проектировании и монтаже

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

  • кирпич;
  • керамика;
  • асбест;
  • оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

При использовании пластиковых элементов нужно помнить, что наличие горючих элементов в конструкции затруднит ввод в эксплуатацию котельного оборудования и приемку его сотрудниками газовой службы

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

  • внутренний слой из керамики;
  • средний изоляционный слой из камня и минваты;
  • внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

Металлический дымоход в газовой котельной может иметь прямоугольную или округлую в сечении форму, но в этом случае ширина одной его стороны не должна превышать ширину второй в 2 раза

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

  1. Сбор сегментов производится по методу «труба в трубу».
  2. Стеновые кронштейны крепятся с шагом не больше 150 см.
  3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

Отопительный котел

Для отопления частного дома можно использовать различные типы котлов – газовые, твердотопливные или электрические. На установку и эксплуатацию каждого из них предъявляются специфические требования.

Газовый котел

Требования к газовой котельной в частном доме распространяются на геометрические размеры помещения:

  • высота – не менее 2,5 м;
  • площадь – 6 кв. м и более;
  • объем – не менее 15 куб. м.

В строительных нормах оговаривается и площадь остекления окна – не менее 0,3 кв.м на каждый кубометр объема помещения.

Если выполнить такое требование невозможно, недостаток компенсируется вытяжным каналом диаметром не менее 150 мм. Чтобы обеспечить работу такого рода естественной вентиляции, внизу дверного проема оставляется щель шириной 30 мм. Ширина двери также регламентируется – ее допустимый минимум составляет 0,8 метра.

Минимально допустимый коэффициент огнестойкости внутренней отделки – 0,75 ч. Таким требованиям отвечают обычная штукатурка или кафельная плитка.

Котел устанавливается таким образом, чтобы свободный доступ к любой из его сторон был обеспечен. Минимальное расстояние от него до любого предмета мебели должно составлять не менее 700 мм. От напольного покрытия агрегат изолируется при помощи кафельной плитки или листа плоского шифера. Подложка должна выступать по периметру котла на 100 мм.

На твердом топливе

Природный газ дорожает, поэтому все чаще в частных домах стали устанавливать твердотопливные котлы. Современные модели данного типа характеризуются высокой эффективностью. В качестве топлива используют дрова, уголь, торф и пр.

На котельные. оборудованные твердотопливным котлом, распространяются следующие требования:

  • Диаметр дымохода должен соответствовать диаметру патрубка котла.
  • Твердотопливная котельная в обязательном порядке оборудуется вытяжной вентиляцией. Она рассчитывается следующим образом: на каждый киловатт мощности котла должно приходиться 8 кв. см площади вытяжки. В случае размещения котельной в подвале жилого дома по требованиям этот показатель утраивается.
  • Котел устанавливается на стальной лист. Причем под топкой он должен закрывать не менее 1 кв. м пола. Стены котельной оштукатуриваются, толщина слоя – 30 мм.

Котельная с установленным твердотопливным котлом

В конструкции дымохода должны быть предусмотрены отверстия для чистки и полости для сбора сажи. Данное требование распространяется и на все современные котлы.

Минимальная высота твердотопливной котельной составляет 2,5 метра, площадь – не менее 8 кв. м.

В твердотопливной котельной обязательно размещаются средства пожаротушения.

Естественная и принудительная вентиляция

Вентканал и дымоход — это не одно и то же

Желательно, чтобы в частном доме было отведено специальное помещение под газовый котел. Такая комната называется котельной. В некоторых домах котел монтируется на кухне. В первом и во втором случае необходимо позаботиться о вентиляции. Циркуляция воздушных потоков может осуществляться естественным и принудительным путем.

Естественная вентиляция допускается, если мощность котла равна 30 кВт. Принцип работы основывается на разнице давлений внутри и снаружи дома. Воздух может поступать через форточки или двери. Такою вентиляцию принято называть неорганизованной. В случае естественной вентиляции с организованным побуждением, монтируются приточно вытяжные каналы с регулируемыми заслонками. Для лучшей тяги можно систему вентиляции оборудовать дефлектором.

При естественной вентиляции в помещении котельной необходимо позаботиться о монтаже приточных и вытяжных вентканалов. Для этого в стене выпиливается отверстие диаметром сечения 100, 150 мм, в него вставляется воздуховод – часть пластиковой трубы. Все щели тщательно задуваются монтажной пеной. Вентиляционная труба оборудуется сеткой или решеткой, которая не позволяет проникнуть в дом вредителям или пыли.

Обратный клапан поможет обезопасить помещение от возврата воздуха. Вытяжная труба монтируется над котлом, так как продукты сгорания имеют свойство подниматься вверх. Приточный вентканал для газового котла в частном доме монтируется в нижней части котельной, чтобы приточный воздух попадал прямиком в камеру сгорания.

Вытяжка для настенных котлов с закрытой камерой

Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:

  • сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;
  • дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
  • недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
  • подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
  • прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
  • вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
  • между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.

Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

  1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
  2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
  3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

  • Высота потолков более 2 м 20 см;
  • Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
  • Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

  • с фильтрацией и рециркуляцией воздуха;
  • с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

  • Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
  • Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
  • Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

  1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
  2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
  3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

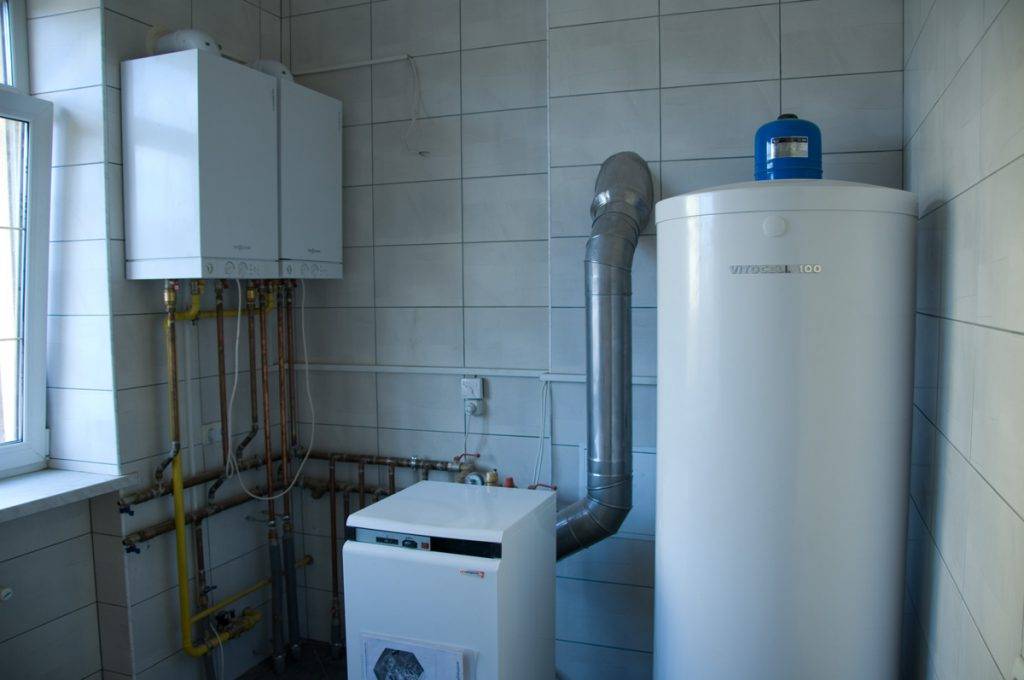

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Рекомендуем несколько полезных статей:

  • Как сделать вентиляцию в бане своими руками;
  • Создание грамотной вентиляции в подвале частного дома;
  • Вентиляция в гараже своими руками.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

  • Защитные гильзы для перекрытий.
  • Крепление – саморезы, монтажные хомуты.
  • Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

  1. Очистить проемы от пыли и грязи.
  2. Установить проходные гильзы.
  3. Выполнить монтаж труб.
  4. Закрепить вертикальную часть, проверить надежность крепления.
  5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Конструкция вентиляционного канала

Вытяжная вентиляция в частном доме представлена каналами в стене, поперечное сечение которых должно быть не менее 38 см. Входы расположены под потолочной плитой.

Наиболее эффективным расположением такой трубы считается стена, возведенная в центральной части дома. Отсюда будет проще всего сделать электропроводку во все комнаты дома, используя обычные пластиковые трубы с поперечным сечением 10-12 см.

Желательно иметь минимальное количество горизонтальных ответвлений от основной трубы. Чем больше ветвей, тем меньше тяга и слабее приток воздуха. Все ответвления входят в одну общую трубу и выходят через нее наружу.

Высота основной трубы рассчитывается по правилу чуть выше конька, в противном случае будет нарушена тяга. Для вычисления правильной высоты выхода проведите прямую линию от конька к трубе под углом 10 градусов, причем последняя не должна быть ниже нарисованной прямой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
