Как выбрать солнечные батареи для дома – расчет системы

Пример расчета энергопотребления приборов

Всегда в доме работает холодильник, телевизор, компьютер, машина стиральная, бойлер, утюг, микроволновая печь и иные бытовые приборы, без которых жизнь становится некомфортной. Помимо этого, как минимум 100 лампочек используется для освещения (пусть они будут энергосберегающими). Все это должно следует учесть при проведении расчета мощности солнечных батарей, монтируемых в доме.

В таблице приводятся данные по их мощности, времени функционирования, потребляемой энергии и т.д. Все они работают круглый год:

ПриборМощностьПродолжительность использования в суткиСуточное потребление
Лампочки для освещения200 Втпримерно 10 часов2 кВт*ч
Холодильник500 Вт3 часа1,5 кВт*ч
Ноутбук100 Втдо 5 часов0,5 кВт*ч
Стиральная машина500 Вт6 часов3 кВт*ч
Утюг1500 Вт1 час1,5 кВт*ч
Телевизор150 Вт5 часов0,8 кВт*ч
Бойлер на 150 литров1,2 кВт5 часов6 кВт*ч
Инвертор20 Вт24 часа0,5 кВт*ч
Контроллер5Вт24 часа0,1 кВт*ч
Микроволновая печь500 Вт2 часа3 кВт*ч

Сделав несложный подсчет, выходим на итоговое суточное энергопотребление – 18,9 кВт/ч. Сюда добавить нужно мощность дополнительной техники, пользуются которой не каждый день – электрочайника, комбайна кухонного, насоса, фена и пр. В среднем получится в сутки не менее 25 кВт/ч.

Рекомендуем:

  • Инвертор для солнечных батарей: виды, обзор моделей, особенности подключения, критерии выбора и цена
  • Лучшие гибридные солнечные инверторы: сходства и отличия, цена, где купить — ТОП-6
  • Кемпинговый фонарь на солнечных батареях: особенности, функции, характеристики, цена — ТОП-7

Следовательно, месячное потребление энергии составит 750 кВт/ч. Чтобы текущие расходы покрывались, солнечная батарея должна вырабатывать не меньше итоговой цифры, т.е. 750 кВт.

От чего зависит мощность солнечный батарей

Конструкция гелиобатареи — не единственный фактор, определяющий эксплуатационные показатели комплекса. В процесс вмешиваются внешние факторы, которые уменьшают возможности комплекса. Они воздействуют на работу оборудования поодиночке и сообща, снижая эффективность и уменьшая показатели гелиостанции.

Мощность солнечной батареи — это количество электроэнергии, которое она способна выдать в единицу времени. Это величина конечная, то есть рассчитанная по максимальному значению и имеющая определенный предел. Известно, что солнечная постоянная — 1 кВт на 1 м². Эта величина измерена в определенных условиях, обозначает количество энергии, падающее на земную поверхность в солнечный день при температуре 25° и постоянно вертикальном падении на поверхность. На практике получение полного расчетного объема энергии невозможно.

КПД солнечных панелей ограничен и не превышает 24 %, поэтому максимальной мощностью, полученной от 1 м² принимающей поверхности может быть 0.24 кВт. Это в идеальных условиях и с постоянной коррекцией положения поверхности относительно Солнца. На практике таких условий не бывает. В ситуацию вмешиваются погодные, климатические и сезонные условия. Возможны целые пасмурные недели, длительность светового дня в летний и зимний период существенно отличается.

Кроме этого, температура также влияет на способность солнечных элементов производить энергию — ее выработка значительно падает, как только температура поднимается выше +25°. Это означает, что в ясный летний день, когда мощность солнечных батарей на каждый квадратный метр должна быть максимальной, получить ожидаемый результат не удастся из-за сильного нагрева фотоэлементов. Поэтому, производя расчет солнечной электростанции, надо делать поправки на сезонные условия, длительность дня и прочие природные факторы.

Следующий фактор, который необходимо учесть при выполнении расчета — деградация гелиопанелей. Этот показатель у разных моделей отличается, есть образцы, сохраняющие до 90 % рабочих качеств даже через 20–25 лет эксплуатации. однако, у большинства панелей деградация происходит равномерно и пропорциональна длительности использования.

Кроме этого, расчет количества солнечных панелей необходимо делать с учетом потерь на дополнительном оборудовании — инвертор имеет КПД около 92–96 (и это одна из лучших моделей). Кроме этого, неизбежны потери на АКБ и контроллере, которые достигают 40 % и также снижают общие параметры комплекса. Сами приборы расходуют энергию на питание собственных плат. Поэтому, полный и точный расчет солнечных панелей — задача крайне сложная, требующая экспериментального подтверждения.

Устанавливаем инвертор

Мощность инвертора должна быть такой, чтобы он мог выдерживать пиковые уровни нагрузки в течение длительного времени. Входящее напряжение такого блока должно быть равно внутреннему напряжению всей солнечной электроподстанции.

Чтобы не ошибиться с выбором, обратите внимание на следующие моменты:

  1. Частота и форма переменного тока. Чем ближе к параметру в 50 Гц, тем лучше.
  2. Эффективность устройства должна составлять не менее 90 %. В идеале, чем больше, тем лучше.
  3. Энергопотребление самого прибора. Это значение должно быть соизмеримо с общим количеством энергии, необходимой для функционирования системы. Показатель в 1 % считается идеальным.
  4. Может ли инвертор справляться с кратковременными нагрузками, двукратно превышающими заявленную мощность.

Стоит отметить, что если вы подберете инвертор со встроенным контроллером, это будет оптимальным вариантом.

Максимальная нагрузка и уровень среднего потребления энергии

На данный момент далеко не каждый сможет себе позволить поставить в своем загородном доме подстанцию, работающую от солнечной энергии. Тем не менее, планируя их установку, сначала необходимо выяснить, на какую пиковую нагрузку при включении бытовых приборов следует рассчитывать, а также какое среднее количество электроэнергии в сутки они потребляют.

Максимальный уровень нагрузки определяют, исходя из предельной мощности всех электроприборов, имеющихся в доме, чтобы при одновременном включении нескольких из них система в доме смогла справиться с нагрузкой.

Для определения среднесуточного потребления каждого из приборов, следует перемножить его мощность на время работы от сети в сутки. А общий расход энергии находим путем суммирования энергии от всех приборов в доме.

Определение общих показателей энергопотребления позволит распланировать эффективный расход солнечной энергии, генерируемой солнечными панелями. Кроме того, полученные цифры дают возможность выполнить расчет мощности солнечных батарей для дома, чтобы знать, какой аккумулятор нужно будет купить. Емкость аккумулятора напрямую влияет на его стоимость.

Что это такое

Процесс генерирования электричества из частиц солнечного света – фотонов – в перечне природных компонентов называется фотоэлектрическим эффектом. После открытия данного физического явления встал вопрос о том, как его можно контролировать. С этой целью были созданы специальные компактные электронные приспособления – фотоэлементы, в основе которых содержатся полупроводниковые материалы.

На промышленном производстве нашли способ объединить микроскопические преобразователи в достаточно большие и эффективные панели. В частности, КПД кремниевых модульных гелиопанелей, которые в больших объемах выпускаются современными предприятиями, составляет 18-22 %.

Солнечная батарея состоит из нескольких таких модулей. Через нее солнечные фотоны подаются в электрическую цепь в качестве частиц постоянного тока. Далее они распределяются по аккумулирующим устройствам или трансформируются в заряды переменного тока с напряжением в 220 вольт. Полученная энергия позволяет питать домашние электроприборы.

Составляем спецификацию энергопотребления

Когда черчение таблицы завершено, можно приступать к составлению спецификации энергопотребления. В первой графе расставляем номера приборов. Их названия прописываем в следующем графе. Опытные люди советуют начинать составление таблицы с бытовыми приборами с первого помещения в доме, то есть прихожей. Затем последовательно вносят данные о всех остальных помещениях на этаже, двигаясь, по желанию, по или против часовой стрелки. При наличии верхних этажей, подход к занесению в таблицу оборудования будет аналогичным – последовательно, двигаясь в одном направлении

Обратите внимание, что в спецификацию необходимо внести осветительные приборы с лестничных пролетов и улицы.

Намного удобнее, если мощность каждого из приспособлений в 3 колонке вы будете проставлять параллельно с их названиями.

Следующие 24 столбца будут содержать числовые значения часа. Чтобы было удобнее вносить данные, их сразу разделяют пополам горизонтальной линией. Таким образом, получится числитель и знаменатель.

В эти клеточки отдельно по каждому прибору проставляют период его работы в виде десятичных дробей, заполняя только те, которые соответствуют времени суток, когда они использовались. Одновременно с этим заполняют и знаменатели каждой графы, указывая в них данные, взятые из третьей колонки.

По завершении заполнения всех клеточек с часами, начинают подсчет общего времени работы оборудования в течение суток, постепенно заполняя строки со всеми электроприборами. Эти данные вносят в 28 графу.

Колонка 29 заполняется после вычисления общего потребления электроприбора в течение суток. Оно определяется умножением рабочей мощности на период работы оборудования.

После того, когда все клеточки в таблице будут содержать конкретные данные, можно переходить к подведению итогов. Реальные нагрузки на каждый час суток определяют путем сложения значений знаменателей всех используемых в этот период электроприборов. Вертикальное сложение уровней потребления энергии в сутки по каждому из приборов, проставленных в графе 29, дает итоговое значение среднесуточного энергопотребления.

Правила расчета количества солнечных батарей для дома

Для выполнения расчета мощности солнечной системы, можно использовать следующие правила:

  • определить, что максимально эффективно солнечные панели работают всего часов в сутки;
  • выполнить расчет энергопотребления, разделить полученный результат на 7 и появится потребная мощность солнечных панелей;
  • добавить к полученному результату 40 — 50% процентов, для компенсации потерь от АКБ и инвертора.

Применение энергии получаемой от солнца дело благое, но использовать его как основной, наверное, не совсем целесообразно, особенно в наших климатических условиях.

Рекомендуем прочесть:

Мощность и напряжение

Мощность панелей определяют следующим образом:

  • Рассчитывают среднюю суммарную мощность потребления (по показателям электросчетчика, счетам за электроэнергию). Для среднедневного потребления показатели за месяц делят на количество дней.
  • К полученному результату добавляют 20-30%, чтобы получить запас с учетом КД преобразования (потерь на заряд аккумуляторов и работу инвертора).
  • По полученным данным рассчитывают выходную мощность панелей с учетом длительности светового дня. Для расчетов она принимается равной 6 ч, соответственно мощность батареи должна превосходить среднее потребление в 4 раза.
  • Выбирают напряжение панели. Как правило, производители предлагают батареи с выходным напряжением 12В. Однако для заряда накопителей и повышения КПД преобразования постоянного напряжения переменное на инверторе (особенно при большой мощности), выгоднее иметь более высокие значения.Стандартно используют:
    • 12 В для систем для мощностей до 1 кВт.
    • 24 В или 36 В – до 5 кВт.
    • 48 В – более 5 кВт.

Такие напряжения получают последовательным соединением панелей.

  • Определяют пиковую мощность, для чего суммируют мощности всех потребителей в доме.
  • Определяют пиковую мощность с запасом 10-20%, например, на пусковые токи электродвигателей и работу нагревательных элементов системы ГВС, стиральной и посудомоечной машин и т.д.
  • По пиковой мощности определяют максимальный ток панелей.
  • В справочниках находят коэффициент инсоляции (в летнее и зимнее время) для местности.

Для дальнейших расчетов следует воспользоваться формулой:

P = Kc * Wn * Ki, учитывающей

  • Кс – сезонный коэффициент, для летнего времени принимается равным 0.5, для зимнего – 0.7;
  • Ki – коэффициент инсоляции, для летнего и зимнего времени;
  • Wn – номинальную мощность панели.

Выбрав в каталогах производителей несколько моделей батарей для каждой из них рассчитывают мощность генерации в зимнее и летнее время.

Затем определяют необходимое количество панелей, разделив рассчитанную выше среднюю мощность потребления (с запасом) на мощность генерации. Вычисления ведут для зимнего и летнего периода, в качестве итога принимают большее значение.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Округления ведут до большего целого числа. При напряжениях более 12 В округляют до чисел кратных 2 для систем с питание 24В, 3 для 36В и 4 для 48 В.

После расчетов проверяют:

  • Максимальную токовую нагрузку на панели по пиковому потреблению. Если максимальный ток больше, чем обеспечивают соединенные параллельно батареи, следует выбрать более мощные.
  • Бюджет. Определяют общую стоимость панелей и сравнивают с выделенной на их покупку суммой.

Шаг 3: Выбор панелей

О том как правильно выбирать солнечных батарей в блоге магазина MyWatt есть отдельная статья, поэтому останавливаться на этом долго не будем. Рассматривать будем только  монокристаллические или поликристаллические, а аморфные и прочие тонкопленочные панели рассматривать не будем, в виду их быстрой деградации – потери мощности.

Основные отличия моно и поли:

Монокристаллические панели дороже и эффективнее, чем поликристаллические панели. Но в целом эффективность отличается незначительно, она зависит не только от типа ячейки, но и от качества самих ячеек и добросовестности производителя.

Характеристики солнечных панелей, как правило, приводятся к стандартным условиям испытаний (STC):

  • освещенность = 1 кВт/м2;
  • воздушная масса (AM) – 1,5;
  • температура – 25°C.

Как самостоятельно рассчитать мощность солнечных батарей?

Мощность солнечных батарей должна выбираться таким образом, чтобы потребляемая мощность нашими электроприборами, была восполнена обратно. Иными словами – сколько взяли, столько и нужно отдать + потери на преобразование, а также собственное потребления инвертора с контроллером заряда.

В связи с тем, что солнечный свет в течение дня поступает непостоянно и с разной интенсивностью, нельзя знать сколько выработает та или иная панель сегодня, но исходя их статистических данных это можно предположить достаточно точно.

Например, для средней полосы России в летнее время хорошим показателем считается если каждый 1 Ватт солнечной батареи выработал 6Вт*ч за световой день, но если рассматривать пасмурный, дождливый день этот показатель может быть в несколько раз меньше, поэтому при расчетах учтем этот факт и вместо 6Вт*ч, подставим 3Вт*ч.

Итак, наше потребление в Ватт-часах, с учетом КПД составило 32,5Ач * 12В = 390Вт*ч, разделим на 3Вт*ч и получим мощность солнечной батареи 130Вт, если у Вас получается не целое число – округляйте вверх.

Зимой и в весенне – осенний период запас по мощности требуется делать значительно больше, поскольку световой день короче – солнце находится над горизонтом меньше времени.

Солнечные батареи для дома: типичные ошибки новичков

При установке систем альтернативных источников энергии впервые, многие обращаются в компании по установке солнечных батарей. Если Вы новичок в этом вопросе, то прочтите, пожалуйста, статью до конца. И постарайтесь, научиться на чужих ошибках.

Что учесть, обращаясь в компанию по установке солнечных батарей

Ошибка первая: жадность

Самой распространенной ошибкой новичков при установке альтернативного источника энергии является желание заполучить систему определенной мощности. Ну, к примеру: чтобы хватило и на телевизор, и на холодильник и еще много на что. В этом случае, Вы заплатите не менее 150 тысяч рублей только за саму гелиосистему. Не забудьте прибавить оплату за монтаж. А прослужит такая установка не более года.

Оказывается, не стоит жадничать и торопиться. Так как система модульная, то без особых проблем можно добавлять солнечные батареи и аккумуляторы по мере необходимости и по мере роста Ваших потребностей, а не по желанию продавца. Нет никакой нужды одномоментно платить за солнечную систему максимально необходимой мощности.

Целесообразно купить солнечную батарею минимально-требуемой мощности в феврале или ранней весной. Опробовать и проверить систему на деле, набраться опыта по рациональному использованию. А уже осенью добавить необходимое количество модулей, увеличив площадь солнечных батарей (желательно эту возможность заранее предусмотреть!). Причем, выполнить работу по монтажу можно будет и самостоятельно. Тем более, что Вы уже видели как это делается. К слову, в осенне-зимний период возможны существенные скидки. Между прочим, солнечные батареи на 12 вольт легко помещаются на заднем сидении легкового автомобиля.

Ошибка вторая: неправильный выбор рабочего напряжения солнечной батареи

При установке солнечных батарей, следует грамотно подобрать рабочее напряжение и соответствующие аккумуляторы. Так, установив солнечные батареи на 24 или 48 вольт Вы испытаете ряд неудобств:

  • необходимость тщательного подбора одинаковых аккумуляторов (поскольку нельзя подключать последовательно АКБ разных производителей, неодинаковой емкости и даты выпуска. То есть придется приобретать аккумуляторы попарно!
  • приобретение энергосберегающих светодиодных ламп на 24 вольта, а тем более на 48 вольт затруднительно
  • придется отказаться от унифицированных электрических устройств на 12 вольт (а это: сигнализация, насосы, зарядки для телефонов, радиоприемники и т. п. приборы)

Солнечные батареи для дома: что надо знать новичкам?

Ошибка третья: надежды на инверторы

Еще одна распространенная ошибка новичков, устанавливающих солнечные батареи для дома: запитать все через инвертор, то есть одна сеть с напряжением 220 вольт. Но поскольку кпд инверторов, в реальной жизни всего 75-80%, то лучше предусмотреть гибридную проводку: 12В и 220В. Кстати, ее можно запустить в одном кабеле. И теперь, все что может работать от 12В, пусть запитывается от 12В на здоровье (а это: освещение, телевизор, спутник и многое другое). Такое решение сократит потери энергии более чем на 30 %. Тем самым снизит мощность солнечных батарей и емкость АКБ.

Ошибка четвертая: выбор АКБ

Впервые устанавливая солнечные батареи для дома стоит остерегаться, когда Вам «впихивают» всевозможные модели аккумуляторов глубокого разряда. Таких не существует, за исключением щелочных, которые устанавливали раньше на тепловозы и электрокары. Особо следует отметить гелевые аккумуляторы. Мало того, что стоят они недешево, но с учетом следующих факторов, их не следует применять в принципе, а именно:

  1. в силу гелевого состояния электролита, такие аккумуляторы плохо вступают в электро-химический процесс
  2. при отрицательных температурах окружающего пространства, гель переходит в состояние парафина. Сами посудите, что из этого выйдет в морозную погоду

Ошибка пятая: неверная установка солнечных батарей

Солнечные батареи для дома будут работать эффективно, если грамотно и правильно их установить. Существует ряд нюансов, не соблюдая которые никогда не получится сэкономить на использовании альтернативной энергии:

  • несоблюдение азимута
  • невыверенный угол наклона модулей
  • отсутствие контроля температурного режима

Установка солнечных батарей — реальная возможность сэкономить

Установка системы солнечных батарей

Солнечная панель может устанавливаться в любом удобном месте, куда открыто проникают солнечные лучи. Это может быть:

  • На крыше.
  • На стене дома с южной стороны.
  • На земле при участии крепежной системы.
  • На балконе.

Чаще всего, батарея устанавливается в частном доме именно на крыше. Для правильной установки на нашем сайте представлены системы креплений солнечных панелей. Здесь отсутствует заслонение тенью, и солнечный свет попадает с максимальной отдачей. Однако, чтобы получить высокую эффективность и «выжать» из работы системы достаточное количество энергии, необходимо постоянно менять угол наклона панелей, так как в разное время года солнце меняет свою траекторию. Также проследите, чтобы панели не заслоняли деревья, другие здания или прочие объекты.

Установка солнечной системы не подразумевает наличие только одних панелей. Для полноценной и правильной работы требуются следующие технические устройства:

  • Аккумулятор
  • Генератор
  • Инвертор
  • Контроллер
  • Соединительная коробка
  • Потребитель.

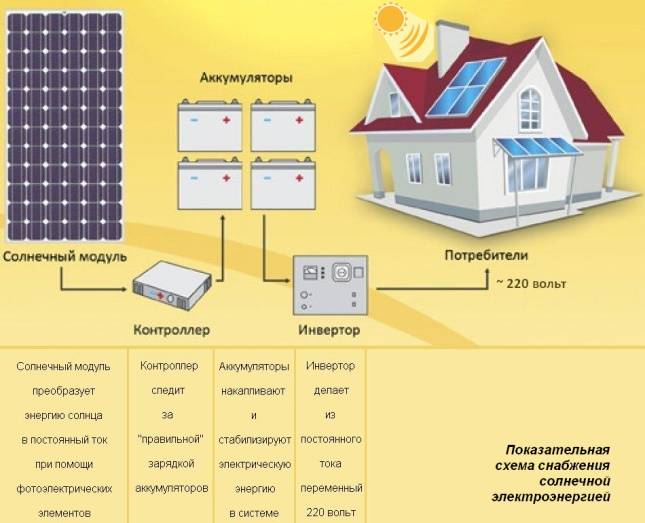

Схема подключения солнечной системы следующая: батарея подсоединяется к контроллеру, он подводится к аккумулятору для исключения перенапряжения, далее к инвертору, чтобы в результате получить электричество напряжением 220В.

Если вырабатываемой панелями мощности недостаточно для обеспечения всего дома, тогда можно соединить солнечные модули с общей сетью, но в этом случае схема усложняется и здесь без специалистов не обойтись. Основной смысл заключается в распределении тока между резервированной и нерезервированной нагрузкой. Такой вариант идеально подходит для зимнего времени, когда солнечной энергии не хватает на обеспечение всех потребностей дома в электричестве.

Подключение панелей своими руками

Перед тем, как подключить солнечную батарею, необходимо ознакомиться с ее схемой и параметрами, а также учесть:

  • окружающую обстановку. Место расположения панелей не должно затеняться рядомстоящими деревьями и другими строениями;
  • угол наклона. Оптимальная энергоэффективность достигается при углах наклона панелей в пределах 30–45⁰. Если скаты крыши не соответствуют данным параметрам, используются каркасы или часть кровли подвергается демонтажу;
  • ориентацию. Для максимальной эффективности, панели должны находиться под прямыми солнечными лучами большую часть светового дня, что соответствует южному направлению;
  • инсоляцию. Параметр представлен уровнем солнечного излучения на конкретную зону земной поверхности. Зависит от времени года. Позволяет определить на что хватит энергии батарей в тот или иной сезон. Показатель инсоляции прямо пропорционален размеру и количеству необходимых для дома панелей;
  • вес. Собранные в батарею солнечные панели обладают довольно большой массой, что может негативно отразиться на состоянии кровли и стропильной системы;
  • свободный доступ. При правильном и надежном монтаже уход за солнечными панелями сводится к очистке поверхностей от загрязнений и снега.

При установке солнечных панелей на гладкую крышу необходимо позаботиться о воздушной прослойке. Недостаточный отвод тепла может вывести систему из строя.

Как рассчитать сколько кВт нужно

Для расчета мощности солнечных батарей необходимо обладать информацией о потребляемой электроэнергии. Средний показатель, измеряемый в кВт*ч, можно вычислить по ежемесячным коммунальным платежкам.

Паспортная мощность панелей соответствует идеальным условиям (чистое небо и прямое падение солнечных лучей). Небольшая облачность и дымка уменьшает эффективность в 2–3 раза. При пасмурной погоде, производимая энергия снижается в 15–20 раз. При этом на 100% батареи работают не более 7 часов в день, а утром и вечером этот показатель падает до 20–30%.

Для киловаттного массива месячная выработка электроэнергии вычисляется по формуле: 1х7х30=210 кВт. Энергией утренних и вечерних часов можно пренебречь за счет возможной облачности.

Чтобы определиться с мощностью солнечных батарей:

  • подсчитывается среднесуточное потребление электроэнергии;
  • делится на 7;
  • суммируется с 40%, которые относятся к потерям в аккумуляторах и инверторе;
  • при PWM контроллере увеличивается еще на 20%.

В реальности формула выглядит следующим образом: Х:30:7+Х:30:7х0,4+Х:30:7х0,2. Где Х – потребляемая электроэнергия за месяц. Полученный результат соответствует летнему сезону. Поскольку в осенне-весенний периоды эффективность солнечных батарей снижается, данный показатель необходимо увеличить еще на 50%. В зимнее время в помощь солнечным батареям необходимо использовать бензо- или ветрогенератор такой же мощности.

Выбираем компоненты для солнечной электростанции

Для того чтобы наглядно проиллюстрировать расчет, сколько нужно солнечных батарей для использования их в качестве основного источника энергии, рассмотрим условный загородный дом в Рязанской области, в котором жильцы находятся с марта по сентябрь включительно.

Для расчета мы возьмем следующие показатели почасового потребления:

  • суммарное потребление энергии в сутки – 12 кВт/ч;
  • средний уровень нагрузки всех потребителей – 500 Вт;
  • максимальное значение нагрузки – 1200 Вт;
  • пиковый уровень нагрузки (+25 %) – 1200×1,25 = 1500 Вт.

Полученные данные будут использованы для определения необходимой емкости аккумуляторов гелиоэлектростанции.

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

ЭлектроприборыМощность, ВтКоличествоВремя применения (часов в сутки) Потребление (кВт*ч в сутки)
Внутреннее и внешнее освещение 102051
Зарядки для телефонов 5210,01
Телевизоры80230,48
Компьютеры и ноутбуки1502123,6
Фен100010,50,5
Холодильник501241,2
Электрочайник200010,20,4
Микроволновая печка80010,30,24
Электроплита2000136
Электрокотел для подогрева воды2500125
Кондиционер800132,4
Стиральная машина1500123
ИТОГО:23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

  1. Газовый и твердотопливный котлы.

    В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.

    2.

  2. Тепловые насосы.

    Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.

Шаг 4: Выбор контроллера заряда для солнечных батарей

Контроллер представляет собой устройство, которое помещается между солнечной панелью и аккумулятором. Он регулирует напряжение и ток, приходящий от солнечных панелей для поддержания надлежащего качества зарядки аккумуляторных батарей.

Чаще всего используют 12-вольтовые аккумуляторы, однако солнечные панели могут вырабатывать гораздо большее напряжение, чем требуется для зарядки аккумуляторов. Контроллер заряда фактически преобразует лишнее напряжение в ток, тем самым уменьшая время, необходимое для полной зарядки аккумуляторных батарей. Это позволяет солнечным батареям быть достаточно эффективными в любой момент дня.

Типы контроллеров заряда:

  1. Вкл./Выкл. (ON/OFF);
  2. ШИМ — широтно – импульсная модуляция (PWM — pulse-width modulation);
  3. ТММ — слежение за точкой максимальной мощности (MPPT — Maximum power point tracker).

Рекомендуем Вам отказаться от контроллера заряда Вкл./Выкл. (ON/OFF), так как это наименее эффективный контроллер. ТММ (MPPT) контроллеры имеют самую высокую эффективность, но цена на них выше. Таким образом, мы рекомендуем Вам использовать либо ШИМ (PWM), либо ТММ (MPPT) контроллеры, в зависимости от того, какими финансами вы оперируете.

Параметры контроллера заряда:

  • Так как наша система рассчитана на 12В, контроллер заряда также должен поддерживать 12В;
  • Контроллер заряда выбирается по мощности солнечных батарей, для каждого контроллера в паспорте указывается максимальная мощность, которую к нему можно подключить. Для данной системы 12В на 130Вт прекрасно подойдет контроллер на 10А;
  • Если Вы хотите получать максимум энергии – выбирайте MPPT контроллер заряда, а если Вы хотите снизить стоимость системы, выбирайте ШИМ (PWM) контроллер заряда, но желательно проверенного производителя.

Каждый кулик хвалит своё болото

Хотя 52% опрошенных указывают на кризис воспроизводимости в науке, менее 31% считают опубликованные данные в корне неверными и большинство указало, что по-прежнему доверяют опубликованным работам.

Вопрос: Существует ли кризис воспроизводимости результатов?

Конечно же, не стоит рубить с плеча и линчевать всю науку как таковую лишь на основании данного опроса: половину опрошенных всё же составили учёные, связанные, так или иначе, с биологическими дисциплинами. Как отмечают авторы, в физике и химии уровень воспроизводимости и доверия к полученным результатам намного выше (см. график ниже), но всё же не 100%. А вот в медицине дела обстоят совсем плохо на фоне остальных.

На ум приходит анекдот:

Маркус Мунафо (Marcus Munafo) биологический психолог из университета Бристоля (Англия) имеет давний интерес к проблеме воспроизводимости научных данных. Вспоминая времена студенческой молодости, он говорит:

Вопрос: Сколько уже опубликованных работ в Вашей отрасли воспроизводимы?

Устанавливаем уровень напряжения для солнечных батарей

Чтобы понять, сколько дают энергии солнечные батареи, нужно определиться с уровнем их рабочего напряжения. Это значение всегда кратно 12 вольтам, поскольку такое напряжение характерно большинству аккумуляторов. Чаще всего используются инверторы, контроллеры и солнечные панели с напряжением в 12, 24 или 48 вольт.

Для систем с более высоким уровнем напряжения можно применять питающие кабели с меньшим сечением, что обеспечивает высокую надежность соединений.

В тоже время, аккумуляторы по 12 вольт, если они сломаются, можно заменять поочередно. Особенностью эксплуатации батарей с напряжением в 24 вольта будет необходимость замены узлов только попарно. В случае использования системы с напряжением в 48 вольт необходимо будет менять сразу 4 батареи, расположенных на одной ветке

Кроме того, при неосторожном обращении с батареями в 48 вольт можно получить удар электрическим током.

Рабочее напряжение электросистемы напрямую влияет на то, сколько дает солнечная батарея. Этот фактор учитывается при подборе необходимого оборудования.

Зависимость между мощностью инвертора и пиковыми нагрузками выглядит так:

  • 3-6 кВт – 48 вольт;
  • 1,5-3 кВт – 24 или 48 вольт;
  • до 1,5 кВт – 12, 24 или 48 вольт.

В рассматриваемом примере выбор между сложностями при замене аккумуляторов и надежностью электропроводки сделаем в пользу последнего. Уровень рабочего напряжения составит 24 вольта.

Подбираем контроллер

Контроллер для аккумуляторных батарей (АКБ) следует подбирать особенно тщательно. Дело в том, что по параметрам он должен быть совместим с солнечными модулями, а исходящее напряжение должно соответствовать мощности электрической подстанции – в рассматриваемом примере 24 вольта.

Качественный контроллер аккумуляторов должен справляться с такими задачами:

  1. Обеспечивать многоступенчатый заряд АКБ, что существенно увеличивает срок их эксплуатации.
  2. Осуществлять подключение и отключение солнечной батареи и АКБ в автоматическом режиме, в соответствии с уровнем заряда.
  3. Корректировка нагрузки между солнечными батареями и АКБ.

Хотя размеры контроллера невелики, этот компонент влияет на работу, как отдельного аккумуляторного блока, так и всей системы в целом.

Выбор параметров солнечной батареи

При выборе солнечной батареи перед покупателем встает вопрос «Как выбрать подходящую солнечную батарею?» Существует несколько видов фотоэлементов, имеющих свои преимущества и недостатки:

  1. Поликристаллические элементы, в которых полупроводник производится поликристаллическим способом, этот метод удешевляют солнечную батарею, но снижают эффективность её работы. КПД элементов составляет 17-19%.
  2. Монокристаллические. Если элементы выращиваются монокристаллическим способом, то КПД фотоэлементов составляет 20-21%. Стоимость батарей при таком способе производства кремния увеличивается, но площадь фотоэлементов для получения энергии того же количества снижается. Готовые солнечные батареи, изготовленными поликристаллическим способом имеют КПД 13-17 %, а с фотоэлементами, изготовленными монокристаллическим способом – КПД 15-18,5%,
  3. Аморфные. Самым низким КПД (4-6%) обладают солнечные батареи, в которых фотоэлементы изготавливают из аморфного кремния.
  4. Арсенид галлиевые. Для изготовления высокоэффективных преобразователей в настоящее время широко используются GaAs – Арсенид галлия, имеющий гетероструктуру и более широкую запрещенную зону, это позволяет увеличить КПД солнечных батарей до 35-40%, правда такой тип элементов имеет очень высокую цену и используется только в космической отрасли.

Рис. 2 Типы солнечных элементов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
