Воздушный солнечный коллектор устройство схемы конструкции

Виды

В соответствии с конструкцией, видом теплоносителя и способу его использования и передачи тепла, солнечные коллекторы бывают:

По типу конструкции:

  • Плоские – представляют из себя конструкцию в виде прямоугольника (коробки), выполняемую из прочного материала и служащую корпусом устройства. Во внутренне пространство корпуса укладывается изоляция, по поверхности которой монтируется абсорбирующая (поглощающая тепло) пластина. В специальные углубления абсорбера, укладываются трубки (как правили изготовленные из меди), в которые, в дальнейшем, подается теплоноситель. С наружной стороны корпус закрывается поглощающей оболочкой и защитным стеклом.
  • Вакуумные – в устройстве данного типа, определенное количество вакуумных трубок, объединены в общем корпусе коллектора. В корпусе устроен теплообменник, в котором теплоноситель, циркулирующий во внутреннем контуре вакуумных трубок, передает полученную энергию, теплоносителю наружного контура.

По типу теплоносителя:

  • Воздушные;
  • Водяные.

По способу использования теплоносителя:

  • Пассивные – солнечный коллектор используется в паре с баком накопителем, и служит для горячего водоснабжения, без устройства дополнительных инженерных элементов сети (циркуляционный насос, элементы защиты и т. д.).
  • Активные – система, кроме монтажа коллектора, комплектуется техническими устройствами (насос, защитные клапана, бак накопитель, дополнительные элементы нагрева теплоносителя), и может использоваться как для горячего водоснабжения, так и для отопления помещений.

По способу передачи тепла:

  • Косвенного действия, когда в системе отопления (горячего водоснабжения), присутствует бак-аккумулятор (накопитель), в котором происходит передача тепловой энергии, полученной, наружным контуром, от солнечных лучей, и передаваемой внутреннему контуру, циркулирующему в системах ГВС и отопления.
  • Прямого действия, прямоточные – данный способ используется в системах ГВС, при этом циркуляция воды, в контуре коллектора, осуществляется под воздействием разности температур и путем установки дополнительных элементов (кранов, клапанов и т. д.).

На что обратить внимание при сборке солнечного коллектора для обогрева дома своими руками

При сборке солнечного коллектора очень важно предусмотреть микровентиляцию, сделав небольшие отверстия в его корпусе, чтобы исключить проблемы запотевания. Эти отверстия нужно прикрыть мембраной, которая используется при кровле крыши для того, чтобы не было сквозняка

Также следует предусмотреть особый момент при устройстве примыкания стекла к корпусу – оно не должно упираться в торцевую планку, должно обязательно выходить за борт корпуса, то есть оно должно находиться сверху на корпусе.

После того, как краска высохнет, крепим стекло к корпусу короба с помощью герметика так, чтобы весь короб был закрыт стеклом, как шкаф со стеклянной дверцей.

Подключение коллектора к отопительной системе

Тепло накапливается за счет использования теплоаккумулятора или буферной емкости, представляющей собой большой теплоизолированный бак, наполненный водой. В теплоснабжающей системе обустраивают два контура:

  • между солнечным коллектором и буферной емкостью;
  • между аккумулятором тепла и радиаторами.

В течение дня тепло, получаемое гелиосистемой, применяется для нагрева теплоносителя в буферной емкости, а ночью или в пасмурную погоду его задействуют для поддержания температурного режима в доме. Для горячего водоснабжения задействуют бойлер косвенного нагрева.

Постепенно вода в теплоаккумуляторе начинает остывать и тогда в батарее снижается температура. Поддерживать ее постоянный температурный режим способен узел смешения, в состав которого входит трехходовой термостатический клапан и дополнительный циркуляционный насос.

Трубчатые гелионагреватели

В системах нагрева одна из первостепенных задач — обеспечить сохранность тепла и не допустить его потерь. Для этого используются разные утеплители и среды, предупреждающие рассеивание тепловой энергии. Самый эффективный теплоизолятор — вакуум. Этот принцип и использован в трубчатых или, как их еще называют, вакуумных солнечных коллекторах. Но вакуумные гелиоколлекторы могут быть четырех модификаций. Они имеют разный тип стеклянной трубки и разные тепловые каналы.

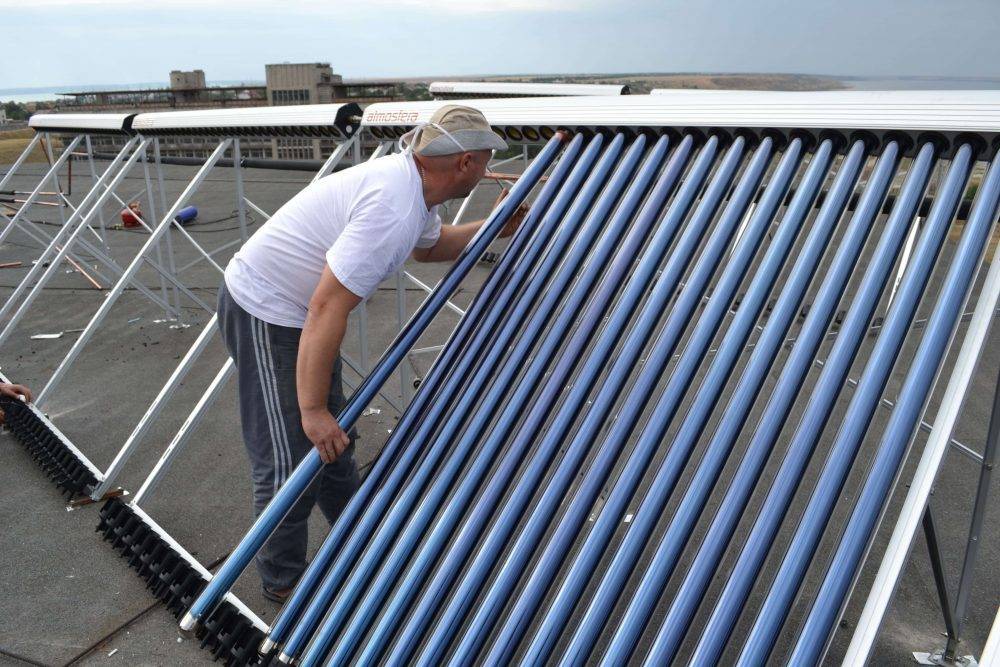

Так выглядят трубчатые гелиоустановки

Типы трубок

Сегодня в основном используются два типа трубок: коаксиальная (труба в трубе) или перьевая. Коаксиальная трубка по строению напоминает термос: две колбы герметично спаяны между собой одним из концов, между стенками — разреженное пространство — вакуум. На стенку второй колбы нанесен поглощающий слой. В нем солнечные лучи преобразуются в тепловую энергию. Внутренняя стенка колбы нагревается, от нее нагревается воздух внутри колбы, а от него в свою очередь нагревается теплоноситель, который циркулирует по тепловому каналу. Из-за сложной системы передачи тепла нагреватели с такими трубками имеют не очень высокий КПД.  Но используются они чаще. По тому причине, что работать могут в любое время, даже в сильные морозы и имеют небольшие теплопотери (из-за вакуума), что улучшает их эффективность.

Коаксиальная трубка

Перьевая трубка — это всего одна колба, но с большей толщиной стенки. Внутрь вставляют тепловой канал, который для улучшения теплоотдачи снабжают плоской или чуть извилистой пластиной из адсорбирующего материала.  После чего трубка вакуумируется. Этот тип имеет более высокий КПД, но стоит намного дороже коаксиальных. К тому же более сложная замена при выходе трубки из строя.

Перьевая трубка — внутри пластина, напоминающая перо

Виды тепловых каналов

Сегодня распространены два типа тепловых каналов:

  • Heat-pipe
  • U-type или прямоточный канал.

Схема работы теплового канала Heat-pipe

Система Heat-pipe — это полая трубка с массивным наконечником на одном конце. Это наконечник изготовлен из материала с хорошей теплоотдачей (чаще всего медь). Наконечники соединяются в единую шину — манифолд (manifold). Их тепло отбирает циркулирующий через манифолд теплоноситель. Причем циркуляция теплоносителя может быть организована по одной или двум трубам.

Внутри трубки находится легко кипящее вещество. Пока температура невысокая, оно находится в жидком состоянии в нижней части теплового канала. По мере нагрева начинается его кипение, часть вещества переходит в газообразное состояние, поднимается вверх. Разогретый газ отдает тепло металлу массивного наконечника, охлаждается, переходит в жидкое состояние и по стенке стекает вниз. Затем он снова нагревается и т.д.

В трубчатых коллекторах с прямоточным каналом используется более привычная схема теплообмена: имеется U-образная трубка, по которой движется теплоноситель. Проходя по ней, он нагревается.

Теплообменники U-типа показывают лучшую производительность, но их главный недостаток — они являются неделимой частью системы. И при повреждении одной трубки в солнечной панели менять придется всю ее полностью.

Теплообменники Heat-pipe типа  менее эффективны, но используются намного чаще из-за того, что система получается модульной и любая поврежденная трубка меняется очень просто. Просто из манифолда достается одна, на ее место ставится другая. Как это происходит, вы можете увидеть в видео. Как ни странно, но так собирается вакуумная трубка для солнечных коллекторов. И противоречия тут нет. Просто использована коаксиальная колба и вакуум находится между ее стенками, а не вокруг теплового канала.

Отдельным видом солнечных трубчатых коллекторов являются установки прямого нагрева. Их еще называют «мокрой трубкой». В этой конструкции между двумя колбами циркулирует вода, она и нагревается от их стенок, затем поступает в резервуар. Эти установки просты и дешевы, но не могут работать под повышенным давлением или при отрицательных температурах (вода замерзает и разрывает колбы). Этот вариант для отопления непригоден, можно использовать для нагрева воды в теплый сезон.

Как сделать своими руками

Наиболее простой, но тем не менее эффективный вариант, это плоский солнечный коллектор, в котором в качестве теплоносителя используется вода.
Из имеющихся под рукой материалов, изготавливается корпус устройства. Это может быть дерево, профильный черный или цветной металл. Размеры каркаса определяются местом установки солнечного коллектора, его назначением и наличием требуемых материалов.

Во внутреннее пространство корпуса укладывается утеплитель, поверх которого укладывается медная трубка. Для создания большей поглощающей площади, трубку укладывают в форме змеевика. Чтобы увеличить КПД устройства, под трубку можно положить слой фольги (на схеме не показано), это позволит снизить тепловые потери в нижнюю сторону устройства и увеличит температуру во внутреннем пространстве корпуса.

С наружной стороны корпус закрывается защитным стеклом, щели герметизируются. В местах ввода и выхода труб, монтируются патрубки холодной и горячей воды.
Изготовленной таким образом устройство, можно использовать для горячего водоснабжения летнего душа и подогрева воды в бассейне, для этого патрубки коллектора подключаются к выбранным системам, после чего устройство готово к работе.

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;

для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

  • Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.

Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.

Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.

Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.

Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Изготовление солнечного коллектора своими руками

Главной составляющей солнечного коллектора является его основание. Наиболее оптимальным решением его сборки считается сборка из широкого пластикового листа. Можно также воспользоваться материалом типа ОСЮ-2. Но чтобы он отвечал всем требованиям качества, его придётся тщательно защитить от потенциальной влаги. Но даже ели выполнить все эти меры, на долгий эксплуатационный срок основания рассчитывать не получится, так как дерево не отличается долговечностью. Поэтому пластиковый лист будет являться самым лучшим материалом для изготовления основания – он прочен, долговечен и лёгок.

Типичная схема отопления дома с помощью солнечного коллектора

Основание у солнечного теплоносителя должно притягивать к себе солнечные лучи, а не отражать их. Поэтому цвет для его окраски лучше выбрать чёрный.

Сам коллектор должен быть изготовлен из прозрачного материала, к примеру, из прозрачного пластика или стеклянной трубки. Но их можно заменить и обычной трубой из металлопластика, окрашенного в чёрный цвет. Такой материал для теплоносителя очень просто укладывается и закрепляется в основе конструкции.

На следующем этапе стоит внимательно отнестись к площади обогрева. Все трубки необходимо укладывать очень плотно по отношению друг к другу. Поэтому если вам кажется, что их будет легко выгнуть под небольшим радиусов округления – вы глубоко заблуждаетесь. Чтобы это вы полнить, придётся пользоваться огромным количеством угловых соединительных фитингов.

По краям коллектора устанавливаются концевые фитинги

Теперь можно приступить к изготовлению накопительной ёмкости. Скорее всего, ни у кого не должно возникнуть лишних вопросов типа: «Из чего его можно изготовить?» Для его изготовления потребуется электрический обычный водонагреватель. Именно он пользуется широким спросом в зимнее время года по назначению, а в летнюю пору служит своеобразным хранилищем подогретой воды солнечной энергией.

Подключить электрический водонагреватель не составит труда: сначала бак присоединяется к системе уже имеющегося водопровода надлежащим для этого методом. Затем к трубке холодной воды с помощью тройника и отсекающего крана подсоединяется нижняя сторона солнечного теплоносителя. Следуя такому же алгоритму, присоединяется трубка с горячим водоснабжением, только крепится она к верхней стороне концевого фитинга.

Все этапы сборки солнечного нагревателя подошли к концу. Осталось лишь внимательно изучить принципы взаимодействия и функционирования системы, а также принципы её управления. В этом тоже нет ничего запредельно сложного. Стоит лишь привыкнуть к четырём отсекающим кранам вместо привычных двух – благодаря им и будет осуществляться переключение системы с летнего режима работы на зимний и наоборот.

В летнюю пору необходимо пользоваться всеми четырьмя кранами, а также выключить поступление электроэнергии. А зимой – отключить два крана и включить поступление электроэнергии.

Виды и различия солнечных коллекторов

На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:

  • плоские солнечные панели;
  • вакуумные (вакуумированные) трубчатые коллекторы.

Плоская солнечная панель

Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.

Конструкция плоского солнечного коллектора.

Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.

Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

Вакуумный (вакууммированный) трубчатый коллектор

Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.

Коллекторы с плоской трубой

Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.

Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.

Прямоточные коллекторы

Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.

Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.

ТОП-4: Azuro Spiral 1,2х0,8х0,4 м по цене 17409 рублей

Технические параметры

  • Габариты – 800х1200х400 мм;
  • Поверхность – 0,96 м. кв;
  • Объем бассейна — 15 м. куб.

При каскадной конструкции панелей, образованный четырьмя коллекторами, есть возможность нагрева воды для бассейнов объемом до 30 м. куб.

Обзор

Система подогрева Spiral, выпускаемая в Чехии фирмой Mountfield, прекрасно дополнит бассейн, предоставив его посетителям комфортные условия, т.е. теплую воду, за которую не придется платить.

Установка

Чтобы собрать установку, не нужны специальные навыки. Достаточно подсоединить его к централизованной системе подачи воды.

Специальные ножки, входящие в комплектацию, предназначены для того, чтобы устройство можно было наклонять под нужным углом, который составляет к солнцу 30 градусов. Это повышает его эффективность.

Принцип действия

Из бассейна откачивается насосами холодная вода. Она подается на фильтровальную установку, а оттуда – на солнечную панель. Последняя, нагретая лучами, отдает ей свое тепло. После этого, теплая ода возвращается в бассейн.

Приобрести

Где приобрестиЦена в рублях РФ
https://www.epool.ru/good/30647?utm_source=yandex.market&utm_medium=cpc_reg&utm_campaign=1001501&utm_term=30647&utm_content=21348069&_openstat=bWFya2V0LnlhbmRleC5ydTvQmtC-0LvQu9C10LrRgtC-0YAg0YHQvtC70L3QtdGH0L3Ri9C5IEF6dXJvIFNwaXJhbCAxLDLRhTAsONGFMCw0INC8O2NSMGhZcUVXRnFTaWQ3NUgtVVpHTEE7&ymclid=24045809687998546820001717409
https://www.egazon.ru/good/3064717409
https://grandeza-pool.ru/shop/nagrev/solnechnye-kollektory/kollektor-solnechnyi-azuro-spiral-12kh08kh04-m/37366
https://kupibas.ru/catalog/bassejny-fontany-prudy/solnechnye-kollektory/119546/20667
https://kpool.ru/magazin/uhod/podogrev-vody-v-bassejne/kollektor-solnechnyj/kollektor-solnechnyj-azuro-spiral-1-2×0-8×0-4-m.html19943

Как правильно сделать расчет солнечного коллектора?

Чаще всего при изготовлении солнечных коллекторов своими руками расчет их мощности и производительности осуществляется эмпирическим путем.

Конечно, можно обратиться к специалистам за помощью или, используя сложные формулы, сделать расчеты самостоятельно, но такой вариант является в этом случае маловероятным.

Но учитывать общие правила и особенности данных установок необходимо.

Как сделать бетономешалку своими руками? – здесь больше полезной информации.

В первую очередь следует обратить внимание на количество солнечных дней (часов) в данной конкретной местности. Данный параметр влияет как на КПД установки, так и определяет конструктивные особенности выбранной модели

Далее, в зависимости от того, для каких целей планируется использовать коллектор (для отопления дома или организации горячего водоснабжения или того и другого одновременно), определяются максимальные потребности.

Вас заинтересует эта статья – Как сделать камин своими руками из кирпича или гипсокартона?

И, исходя из данных об инсоляции, то есть количества солнечной энергии на 1 м2, реальных потребностей в тепле или горячей воде и КПД коллектора, можно определить необходимую площадь установки.

Потребность в горячей воде можно рассчитать, используя для этого данные о количестве проживающих в доме людей, хотя при наличии водомерного счетчика удастся получить более точные показатели.

А расчеты по затратам на отопление будут зависеть от климатического региона, теплоизоляции дома и других факторов, но можно использовать и общие значения, по которым для обогрева 10 м2 площади потребуется 1 кВт мощности установки.

Но для того чтобы эффективность от использования гелиоустановок была максимальной, их часто интегрируют в общую домовую систему отопления и/или горячего водоснабжения. В этом случае, в те месяцы или дни, когда КПД коллектора будет понижаться, недостаток тепла можно компенсировать из традиционных источников.

Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

Плоские солнечные коллекторы.

Достоинства использования:

  1. При использовании в южных регионах с теплым климатом, наилучшие показатели в соотношении цена – производительность;
  2. При осадках в виде снега, имеют способность к самоочищению;
  3. Обладают высоким КПД, при использовании в летний период;
  4. Относительно низкая стоимость, в сравнении с аналогами другой конструкции.

Недостатками являются:

  1. Значительные тепловые потери, вызванные конструктивными особенностями устройства;
  2. Низкий КПД при работе в осенне-весенний период;
  3. Сложность транспортировки и монтажа готовых изделий;
  4. Высокая парусность конструкции, создает опасность повреждения ее элементов, в процессе эксплуатации;
  5. Сложность и трудозатратность выполнения ремонтных работ.

Вакуумные солнечные коллекторы.

Достоинства использования:

  1. При использовании в регионах с холодным и умеренным климатом, наилучшие показатели в соотношении цена – производительность;
  2. Незначительные тепловые потери, в процессе эксплуатации, в сравнении с аналогами другой конструкции;
  3. Способность работать при низких и отрицательных температурах окружающего воздуха;
  4. Способность работать при низкой солнечной активности в утренние и вечерние часы, а также при отсутствии прямых солнечных лучей (пасмурная погода);
  5. Легкий и удобный монтаж, транспортабельность конструкций;
  6. Надежность в процессе эксплуатации.

Недостатками являются:

  1. Относительно высокая стоимость;
  2. Жесткие требования к монтажу, определяющие расположение коллектора в пространстве по отношению к поверхности земли.

Сборка своими руками

Коллектор, работающий на солнечной энергии, можно как собрать, так и купить в готовом виде. Второй вариант неудобен тем, что с увеличением площади поглощения возрастает цена. При этом от размеров поглощающей поверхности зависит мощность. Сборка воздушного коллектора своими руками — оптимальный вариант для тех, кто не желает переплачивать. Для изготовления не нужны дорогие инструменты и материалы: в простейшем варианте отопительное устройство собирается из алюминиевых банок.

Первый этап — выбор места, где будет стоять устройство. Оно должно освещаться солнцем как можно дольше. Панели ориентируют на юг, причем желательно, чтобы их можно было поворачивать, регулируя угол наклона. Так удастся добиваться максимального уровня инсоляции в разное время года. Например, зимой солнце находится ниже над горизонтом, чем летом.

Воздушный солнечный коллектор:

Для уменьшения потерь тепла коллектор располагают как можно ближе к помещению, которое планируют обогревать. В частности, можно установить его на фронтон или южную сторону кровли. Ещё один важный момент — тени от ограждений, деревьев и других высоких объектов. Зимой они бывают длиннее, и нужно это учитывать. Коллектор следует ставить так, чтобы тени не попадали на него в любое время года.

Когда выбрано место, приступают к изготовлению. Алюминиевые банки подходят лучше, чем что-либо другое, потому что металл хорошо нагревается и проводит тепло. Ёмкости без проблем стыкуются между собой, так как имеют одинаковые размеры, а при необходимости их можно резать и сгибать.

Данную систему отопления можно собрать и своими руками

Собрав достаточное количество алюминиевых банок, прорезают в них отверстия с обеих сторон. Стыкуют между собой и склеивают места соединений герметиком. Конструкцию из банок окрашивают чёрной краской и укладывают в панель. Затем присоединяют трубки для отведения и подведения воздуха. Подойдут элементы, предназначенные для монтажа вентиляционных систем. С задней стороны панели монтируют теплоизоляционный материал, с передней — укрепляют стекло или сотовый поликарбонат. Готовый коллектор может работать без дополнительного оборудования, но для повышения эффективности можно подключить к нему вентилятор.

Самодельный коллектор даёт возможность организовать водяное отопление дома. В этом случае функцию теплоприёмников выполняют полиэтиленовые шланги, металлические трубы, алюминиевые или чугунные батареи. Для круглогодичного использования сооружают двухконтурный коллектор. Теплоноситель — антифриз или тосол.

Собрав солнечный коллектор воздуха своими руками, можно полностью покрыть потребность в горячей воде и уменьшить расходы на обогрев помещения.

Воздушный солнечный коллектор из профнастила своими руками:

Каким должен быть угол наклона коллектора

Угол установки плоского солнечного коллектора зависит от следующих факторов:

  1. Регион проживания. Для южных регионов – 30-35°, для средней полосы – от 40°.
  2. Время года, когда планируется использовать установку (летний или зимний сезон, круглогодично). Для всесезонного применения выбирают угол, которые примерно равен географической широте региона. Летом это значение уменьшают на 15°. Зимой, наоборот, увеличивают.
  3. Климатические условия и количество осадков. Если гелиосистема используется в зимой, угол наклона делают крутым, чтобы снег не скапливался на ее поверхности.

В сопроводительной инструкции производитель указывает оптимальные показатели угла наклона для каждого солнечного нагревателя. Соблюдение всех условий для определения значений углового наклона способствует максимально эффективной работе оборудования.
