Трубы для теплого пола – полиэтилен или металлопластик?

Преимущества и характеристики труб PE-RT

Преимущественные стороны бимодального полиэтилена невольно заставляют обратить внимание на сантехническую модификацию PE-RT:

• устойчивость против коррозии;
• устойчивость к агрессивным химическим веществам;
• прочность, гибкость, легкий вес;
• простота установки, исключение промывки;
• лучшая устойчивость на системные утечки;
• снижение трудовых затрат на монтаже;
• экономия по затратам в целом;
• долгосрочный срок службы;
• экологическая чистота.

Правда, в своё время теряющий теперь популярность сшитый полиэтилен тоже рекламировался исключительным материалом. Однако времена меняются – меняется оценка устаревших строительных материалов. На арену выходит новый бимодальный полиэтилен – но пока что до конца не исследованный на практике.

Технические особенности труб PE-RT

Из технических особенностей вышедшей новой сантехники следует отметить гарантированный срок использования – не менее 100 лет. Трубы производятся в трёх разных расцветках: натуральная пластиковая, синяя, красная.

По размерности проходного сечения делаются трубы диаметром: 6,36; 9,52; 12,7; 19,05; 25,4; 31,75; 38,10; 50,0 мм. Этот вид бимодального полиэтилена изготавливается без применения бисфенола «А».

Таблица зависимости рабочего давления от температуры воды

Номинальное давление, кг/см2	Номинальная температура, ºС
14	23
7	82

Линейное температурное расширение материала не более 25 мм на 30 метров смонтированного трубопровода.

Характеристики труб для водяного тёплого пола

Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.

Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.

Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.

Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки

Не маловажное значение играет эластичность контура — он должен легко сгибаться

Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.

Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.

Что лучше – сшитый полиэтилен или металлопластик для теплого пола

Оба полимера активно используются мастерами при укладке этого вида отопления. Опишу более подробно их плюсы и минусы, чтобы по достоинству оценить возможности каждого.

Характеристики и свойства

Сшитый полиэтилен (PEX) появился не так давно, но успел зарекомендовать себя с лучшей стороны среди полимерных аналогов.

Получают его путем обработки (сшивки) полиэтилена. В структуре полимера образуются объемные поперечные внутримолекулярные связи. Их количество в соотношении с общей массой сырья определяет степень сшивки. Нормированное значение – от 65 до 80%.

Различают три вида шитого полиэтилена, каждому из которых соответствует определенный уровень сшивки и соответствующая маркировка:

PEX-A – степень сшивания до 85%.

PEX-B – не менее 65%.

PEX-C – 60%.

Существует также не так давно появившийся полиэтилен с более высокой термостойкостью – PE-RT. Процесс сшивания позволил сделать полиэтиленовые изделия более термостойкими (выдерживают 95°), улучшить их эластичность и прочность.

Полиэтиленовые трубы изготовляются разной плотности от ПЭ32 до ПЭ100. В контурах теплого пола мастера считают лучше использовать полиэтиленовые отводы PEX-B плотностью 100, имеющие кислородозащитный слой, подходящие эксплуатационные качества и более низкую цену.

Шитый полиэтилен ПЕКС, предназначенный для укладки в трубопроводах скрытого отопления, окрашен красным цветом, реализуется в бухтах.

Металлопластиковая труба имеет пятислойную конструкцию. Она состоит из алюминиевого тонкого слоя, на котором клеем закреплены внутренний и поверхностный слой шитого полиэтилена. Металлический цилиндр придает металлопластику достаточную прочность и стопроцентную защиту от поступления кислорода. Маркировка выглядит как PEX-AL-PEX.

Выдерживает металлопластик нагрев до 95° при напоре до 10 бар, а при аварийных ситуациях – до 130°.

По таким показателям, как термоустойчивость, теплопроводность, тепловое расширение металлопластиковые трубы лидируют среди полимерных видов.

Металлопластиковые трубные изделия для утепления пола

Металлопластиковые трубы изначально разработаны для устройства закрытых систем утепления пола. Эти материалы имеют сложное, многослойное строение, где опорным элементом является алюминиевая фольга. Добавление металла в сшитый полиэтилен нивелирует его недостатки, но добавляет свои особенности, которые следует учитывать при монтаже.

Чтобы понять, как работает металлопластиковая труба, необходимо понимать ее строение. Материал представляет собой «бутерброд» из двух слоев полиэтилена, переложенных металлом. Скрепляющим агентом служит специальный клей, который наносят на металлическую фольгу с обеих сторон.

Алюминиевое включение ко всем достоинствам полиэтиленовых труб добавляет металлопластику:

• прочность к гидроударам;
• более высокие эксплуатационные параметры – давление до 10 атм, температуру до 95-100 градусов (рекомендуемая 93);
• более быстрый и эффективный прогрев помещения;
• способность сохранять форму изгиба без фиксации, что упрощает монтаж.

При выборе качественных труб с недостатками вы не столкнетесь. Некачественный металлопластик может создать проблемы уже в ходе монтажа. Плохая клеевая основа приводит к расслоению трубы, а тонкая фольга быстро сломается на изломе.

https://youtube.com/watch?v=Gbm_waBC7D4

Критерии выбора

При выборе материала для строительства коммуникаций решающим аргументом должны быть не соображения экономической выгоды или сложности монтажа, а соответствие технических характеристик труб предполагаемым условиям эксплуатации.

В случае с устройством теплого пола к трубным материалам предъявляются следующие требования:

Прочность. Согласно официальным требованиям к трубам для теплого пола запрещено использовать черный металлопрокат и шовные трубы. Стальные изделия без специальной антикоррозийной защиты в замурованном состоянии прослужат недолго. Соединительный шов является «слабым» местом при усилении гидравлического давления в отопительной системе. Использование подобных материалов приведет к быстрому возникновению аварийной ситуации, устранение которой потребует вскрытия бетонной стяжки.

Химическая инертность. Для длительной эксплуатации без уменьшения внутреннего просвета требуются трубы с идеально гладкой внутренней стенкой. Теплоноситель содержит соли щелочноземельных металлов, которые при длительной эксплуатации осаждаются на внутренних стенках большинства трубных материалов.

Устойчивость к механическим нагрузкам без деформации. Минимальная бетонная стяжка оказывает давление на трубы равное 10 кг веса на кв. см. Мягкие пластиковые трубы при этой нагрузке будут деформироваться, а слишком твердый пластик может лопнуть.

Устойчивость к высокой температуре и давлению носителя в отопительной системе. Минимальные требуемые параметры устойчивости составляют 95 градусов и 10 атм. соответственно.

Высокий уровень теплоотдачи

Для эффективного отопления важно чтобы коммуникации не были барьером между теплоносителем и воздухом.

Отсутствие соединений под стяжкой. Требуются трубные материалы, которые можно укладывать цельным куском длиной до 120 м.

Гибкость и устойчивость на излом

При укладке теплого пола важно, чтобы трубы были достаточно эластичными для сгибания без повреждений стенок и деформации внутреннего сечения при минимальном радиусе. Большое расстояние между трубами является причиной возникновения холодных сегментов.

Рекомендуем ознакомиться: Как обеспечить герметизацию печной трубы на крыше из профнастила

На выбор того или иного материала влияет и тип отопления в доме. Если это центральная система, то теплый пол будет подвергаться более серьезным нагрузкам, чем при индивидуальном контуре.

Металлопластик и сшитый полиэтилен по своим техническим и ценовым характеристикам стоят очень близко. Сравнение их положительных и отрицательных сторон позволит сделать правильный выбор в каждом конкретном случае.

Виды труб для обогрева и их особенности

Трубы из сшитого полиэтилена PEX

Мы решили начать наш обзор именно с этих труб, так как по-многим показателям они превосходят решения из других материалов. Их преимущества:

1. Эксплуатационный срок 50 лет;
2. PEX трубы способны отлично переносить кратковременные пиковые значения температуры;
3. Они устойчивы к ультрафиолетовому излучению, обладают отличной теплопроводностью и цельным строением;
4. Хорошее соотношение цена-качество, стоят они недорого.

Однако у этих моделей есть и недостатки. При выходе таких труб из строя, их приходится полностью менять. Еще трубы для теплого пола PEX обладают большим радиусом сгиба и пропусканием кислорода через стенки.

Трубы из полиэтилена с высокой термостойкостью PE-RT

Это термостойкий вид, который отличается долговечностью, простотой монтажа, прочностью и гладкостью. Такие трубы можно использовать в качестве цельной конструкции при проведении теплого пола.

К недостаткам данных моделей можно отнести то, что они обладают способностью к расширению при нагревании и довольно чувствительны к перепадам температуры и давления.

Полипропиленовые трубы

Полипропилен обладает меньшей плотностью и эластичностью, чем полиэтилен, поэтому трубопровод из них получается с более толстыми стенками. У таких труб вполне доступная стоимость, они просты в монтаже, обладают высокой стойкостью к температурному воздействию. Благодаря высокому уровню прочности, такие трубы могут прослужить около 50 лет.

К отрицательным качествам можно отнести то, что их срок эксплуатации напрямую зависит от длительности воздействия пиковых температур. Они ограничены в длине, поэтому при монтаже появляются швы, в которых проходимость жидкости может быть снижена.

Еще полипропиленовые трубы обладают низким уровнем теплопроводности, быстрым износом при чрезмерном насыщении кислородом или перепаде температур, а также оказываются подвержены разрушению при воздействии на них ультрафиолетового излучения.

Медные трубы

Несмотря на высокую цену, они довольно часто используются для организации теплого пола в частных домах. Медь обладает хорошей устойчивостью к перепадам температур и к ультрафиолетовому излучению. А трубы из нее образуют специальную пленку из оксида, которая препятствует возникновению коррозии.

Среди других преимуществ труб из меди можно также отметить:

1. прочность;
2. простота в обработке и укладке материала;
3. надежность и простота соединения труб между собой;
4. высокий уровень теплопроводности;
5. непроницаемость;
6. гибкость;
7. экологическая безопасность;
8. а также значительная длина, которая позволяет укладывать трубы без швов.

Однако у медных труб также есть и недостатки. Например, они легко разрушаются под действием электрохимической коррозии, обладают низким уровнем устойчивости к кислотным и щелочным средам, если они находятся выше показателей нормы.

Металлопластиковые трубы

Они состоят из 3-х слоёв, средним из которых является алюминиевая фольга толщиною от 0,3 мм до 0,5 мм. Он призвана усилить конструкцию и упростить сгибаемость трубы.

Металлопластиковые трубы стоят недорого, могут прослужить около 50 лет и выдерживать температуру до 90 градусов. Среди других плюсов также можно выделить высокий уровень устойчивости к коррозии, прочность, гладкость, цельное строение и полное отсутствие электропроводимости.

К отрицательным качествам можно отнести то, что такие трубы обладают плохой устойчивостью к перенесению ультрафиолетового излучения и низким уровнем теплопроводности.

Гофрированные трубы из нержавеющей стали

Главное преимущество таких труб заключается в том, что они имеют практически неограниченный срок эксплуатации. Кроме того, они отлично переносят высокие температуры, обладают непроницаемостью к кислороду и устойчивы к ультрафиолетовому излучению.

Гофрированные трубы имеют малый радиус сгиба и высокую теплопроводность. Их длина позволяет проводить цельное отопление. Также к плюсам этих изделий можно отнести низкую стоимость. Однако такие трубы оказываются менее устойчивы к электрохимической коррозии и в случае чрезмерного перегиба могут образовывать заломы.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Немного о слоях

Давайте разберем металлопластик послойно. Слои подставлены следующим составом:

• полиэтилен;
• клей;
• алюминий;
• клей;
• полиэтилен, т.е. в общей сложности пять слоев.

У труб из полиэтилена, в зависимости от их типа и производителя, в состав может входить исключительно полиэтилен: сшитый или термостойкий. А бывает три слоя: полиэтилен, клей, антидиффузионный слой EVOH. Следующая разновидность трубы, состоящая из пяти слоев, встречается довольно редко. Она включает: полиэтилен, клей, EVOH, клей, полиэтилен.

Можно сделать вывод, что неармированные полиэтиленовые трубы имеют различные опции. Когда металлопластик не имеет подобной вариативности. А это говорит о том, что процесс его изготовления сложнее в технологии исполнения. Поэтому труба имеет повышенную стоимость. Неоднородность металлопластика заключается в том, что при различном температурном расширении слоев в эксплуатационном процессе происходит их расслоение. Поэтому, для этих труб срок службы рассчитывается весьма трудно. На это оказывают влияния различные факторы. Может быть качество клея, полимеров, фольга и ее сварка.

В данном варианте с трубами из полиэтилена при их однородной стенке ничего не вызывает вопросов, потому что у каждой из них имеется определенный срок службы. Но, также правда и то, что труба из металлопластика на разрыв выдерживает большее давление, чем полиэтиленовые аналоги без армирования.

Давление и температура в теплом поле несравненно малы по сравнению с запасом прочности тех и других видов труб. Исходя из этого, совсем не прочность, а равномерность и скорость износа труб имеет несравненно большее значение.

Если мы делаем теплые полы, то подразумеваем, что они нам прослужат годы и даже десятки лет. Стоит подумать над тем, что важнее. Т.к. максимальная температура в трубах теплого пола достигает 55 градусов, в крайних случаях — 60 градусов. При этом, давление равняется 3 барам.

Надо знать, что теплые полы имеют четвертый класс эксплуатации. Эта цифра, или цифра пять должна находится на маркировке трубы. При этом, у труб класса 4 самые оптимальные характеристики для того, чтобы применять их в теплых полах.

Полипропиленовые трубы

В отличие от металлопластиковых, полипропиленовые трубы имеют простую однородную структуру, материал изготовления – гранулы сополимер полипропилена.

Важное значение имеет маркировка ППР, которая состоит из двух букв – PN и двузначного числа: 16, 20, 25. Числом обозначается максимальная величина давления носителя, при котором трубы можно использовать. Фитинги, запорная арматура в обязательном порядке должны соответствовать маркировке труб

Фитинги, запорная арматура в обязательном порядке должны соответствовать маркировке труб.

Полипропиленовые трубы PN 16, 20 производятся с диаметром внешней поверхности от 20 до 110мм; для PN 25 диапазон ограничивается 20 — 25мм.

Область применения идентична направлениям использования металлопластикового семейства. Технологические особенности и преимущества также достаточно схожи. Более подробное сопоставление свойств представлено ниже.

Расчёт количества труб для теплого водяного пола

Известно, что расчёт трубы для тёплого пола обязательно коррелируется со схемой её укладки. После того как будет выбран тип трубы и её диаметр, можно заняться расчётом её необходимой длины. Для этого необходимо вооружиться карандашом и листом миллиметровки. При этом необходимо выполнить следующие шаги:

1. На бумаге нужно в масштабе нарисовать план комнаты.
2. Там же нужно «расставить» мебель, особенно ту, которая будет стоять стационарно – под ней прокладывать трубы обогрева точно не потребуется.
3. Выбрать вариант маршрута прокладки труб, он заметно влияет на расход трубы на прокладку всего маршрута.
4. Дальше остаётся измерить суммарную длину контуров, обозначенных на плане, и умножить её на масштаб самого плана.
5. Результатом будет необходимая совокупная длина трубы.

Длина трубы также зависит от расстояния между витками и прочими отступами, для которых есть свои нормы:

• Трубы не должны приближаться к стенам ближе, чем на 200 мм.
• Расстояние между полудюймовыми трубами должно составлять порядка 300 мм, поскольку считается, что труба способна эффективно прогревать пол на расстоянии 150 мм от себя.
• На длину изогнутых участков трубы обычно отводят 10% от суммарной длины её прямых участков.

Видео о расчете труб для теплого пола:

Схема прокладки труб «змейка»

Смысл её понятен из названия, но работает она недостаточно эффективно. Ведь в ней теплоноситель подаётся с одного конца, а когда он достигает противоположной стороны, то сильно остывает. В результате одна сторона пола прогревается намного сильнее, чем другая.

Поэтому использовать «змейку» целесообразно только в небольших по площади помещениях.

Схема прокладки труб «спираль» или «улитка»

Укладывать спиралью трубы намного сложнее, поэтому здесь потребуется помощник. Зато тёплый пол, собранный по подобной схеме, будет работать намного эффективнее. От входа труба по спирали начинает сжиматься к центру помещения, там делает крутой разворот и по тому же маршруту раскручивается между витками горячей нитки к выходу.

Это идеальная схема для тёплого пола, монтируемого в просторном помещении.

Видео о том, где лучше укладывать трубы теплого пола «змейкой» и «улиткой»:

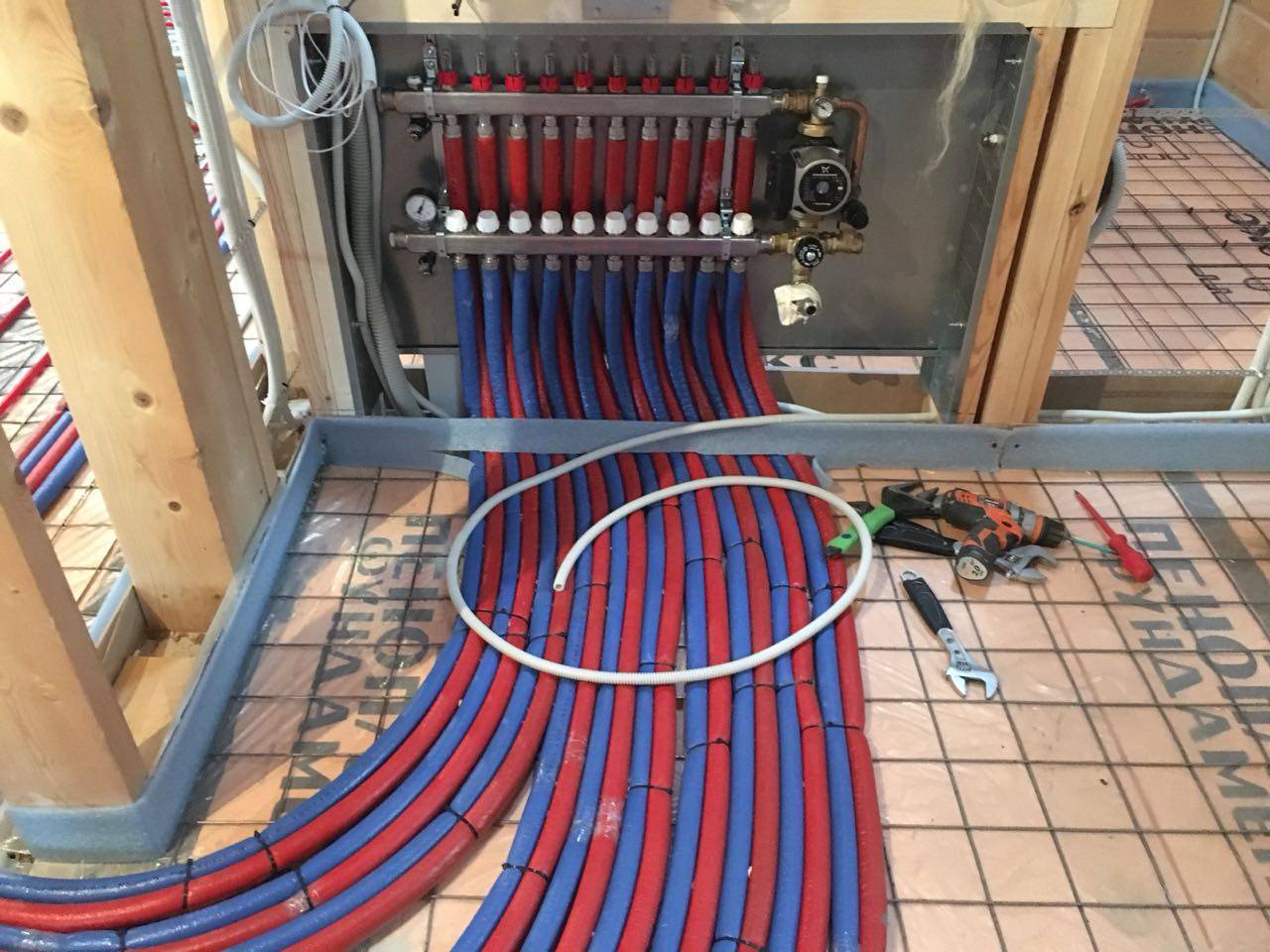

Если длина трубы при расчётах получится более 60 м, то необходимо пересмотреть схему укладки, разбив обогреваемую площадь на две равные половины, и подключить каждую из них к распределительной гребёнке.

Понятно, что такое изменение потребует большего метража труб, зато и тёплый пол с двумя контурами будет работать эффективнее.

Критерии выбора

При выборе материала для строительства коммуникаций решающим аргументом должны быть не соображения экономической выгоды или сложности монтажа, а соответствие технических характеристик труб предполагаемым условиям эксплуатации.

В случае с устройством теплого пола к трубным материалам предъявляются следующие требования:

Прочность. Согласно официальным требованиям к трубам для теплого пола запрещено использовать черный металлопрокат и шовные трубы. Стальные изделия без специальной антикоррозийной защиты в замурованном состоянии прослужат недолго. Соединительный шов является «слабым» местом при усилении гидравлического давления в отопительной системе. Использование подобных материалов приведет к быстрому возникновению аварийной ситуации, устранение которой потребует вскрытия бетонной стяжки.

Химическая инертность. Для длительной эксплуатации без уменьшения внутреннего просвета требуются трубы с идеально гладкой внутренней стенкой. Теплоноситель содержит соли щелочноземельных металлов, которые при длительной эксплуатации осаждаются на внутренних стенках большинства трубных материалов.

Устойчивость к механическим нагрузкам без деформации. Минимальная бетонная стяжка оказывает давление на трубы равное 10 кг веса на кв. см. Мягкие пластиковые трубы при этой нагрузке будут деформироваться, а слишком твердый пластик может лопнуть.

Устойчивость к высокой температуре и давлению носителя в отопительной системе. Минимальные требуемые параметры устойчивости составляют 95 градусов и 10 атм. соответственно.

Высокий уровень теплоотдачи

Для эффективного отопления важно чтобы коммуникации не были барьером между теплоносителем и воздухом.

Отсутствие соединений под стяжкой. Требуются трубные материалы, которые можно укладывать цельным куском длиной до 120 м.

Гибкость и устойчивость на излом

При укладке теплого пола важно, чтобы трубы были достаточно эластичными для сгибания без повреждений стенок и деформации внутреннего сечения при минимальном радиусе. Большое расстояние между трубами является причиной возникновения холодных сегментов.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

На выбор того или иного материала влияет и тип отопления в доме. Если это центральная система, то теплый пол будет подвергаться более серьезным нагрузкам, чем при индивидуальном контуре.

Металлопластик и сшитый полиэтилен по своим техническим и ценовым характеристикам стоят очень близко. Сравнение их положительных и отрицательных сторон позволит сделать правильный выбор в каждом конкретном случае.

Разновидности труб в зависимости от материала изготовления

Чтобы понять, какую трубу использовать для теплого водяного пола, следует рассмотреть основные разновидности. Так выпускаются медные, металлопластиковые, полипропиленовые и изделия из сшитого полиэтилена.

Медные трубы

Медная магистраль признана наилучшим материалом для организации водяных нагревательных систем. Именно медные трубы считаются самыми долговечными. Но, кроме этого, данный вид трубопровода имеет массу других плюсов.

Среди основных преимуществ этого металла:

1. Высокая износоустойчивость. Материал не разрушается под воздействием агрессивных сред.
2. Отличная теплопроводность.
3. Гибкость. Как правило, используют отожженный медный трубопровод.
4. Долговечность. Отопление пола из медных труб будет исправно служить десятилетиями.

Главным недостатком для пользователей является то, что цены на трубы для теплого пола из меди очень высокие. Хотя, учитывая большой срок эксплуатации, стоимость вполне оправдана. К минусам магистралей из данного материала можно отнести и то, что для монтажа нужно специальное оборудование. Поэтому самостоятельно провести установку вряд ли получится. Выполнять работы должен профессионал.

Металлопластиковые трубы

Хорошей популярностью пользуется и металлопластиковая труба для теплого пола, состоящая из двух слоев полимера с прослойкой алюминия. Трубы из такого материала пользуются наибольшей популярностью у собственников за счет своей доступной стоимости, а также ряда других достоинств.

Изделие отличается такими преимуществами:

• Хорошей теплопроводностью. Это достигается за счет алюминиевой прослойки.
• Конструкция надежно защищена от различного рода повреждений благодаря полимерным слоям.
• Доступностью. Надо отметить, что цена металлопластиковой трубы для теплого пола является вполне приемлемой.
• Монтаж выполняется достаточно просто. Трубопровод хорошо изгибается. Поэтому в системе водных полов использовать данный материал очень удобно.
• Коэффициент литейного расширения у металлопластика невысокий. А это препятствует износу магистрали, разрушению стяжки.

Конечно, по сравнению с традиционными пластиковыми либо медными аналогами, металлопластиковые трубы имеют лучшие характеристики. Поэтому многие продавцы при вопросе клиента, какая лучше труба для теплого водяного пола, отвечают, что металлопластиковая

Но тут важно помнить, что эксплуатационные параметры данных изделий сильно зависят от того, насколько качественный клеевой компонент был использован. Производители же часто пытаются сэкономить на клеевом составе

Полипропиленовые трубы

Полипропиленовые трубы отличаются дешевизной. Но для оборудования теплого пола они применяются редко. По теплопроводности изделие схоже с металлопластиковыми магистралями. Но обладает плохой эластичностью. Такие трубы можно изогнуть не более чем на 8 радиусов. А для системы теплоснабжения это существенный недостаток.

Трубы из сшитого полиэтилена

Неплохо зарекомендовала себя труба из сшитого полиэтилена для теплого пола, которая имеет ряд положительных характеристик. Например, изделие высокопрочное, не истирается, не боится царапин, не трескается, устойчиво к перепадам температур. Конечно, качество зависит во многом от степени и метода сшивания.

Хорошая плотность сшивки полимерных магистралей составляет от 65 до 80%. Чем плотность изделия выше, тем выше качество и долговечность. Соответственно, и цена трубы из сшитого полиэтилена для теплого пола тоже будет выше. Отличным выбором являются трубы с кислородным слоем.

Внимания заслуживает и pe rt труба для систем теплого пола, которая обладает повышенной теплостойкостью, имеет кислородный барьер из этиленвинилалкоголя. Изделие характеризуется высоким уровнем защиты от повреждений механического характера.
