Зачем утеплять дымоходную трубу, насколько это необходимо?

Особенности монтажа

Устройство дымохода из металла выполняется довольно просто, основным правилом является сборка снизу вверх. При этом к патрубку теплового прибора всегда присоединяется одностенная труба, даже если остальная часть конструкции будет собираться из сэндвичей.

Для защиты дымохода от осадков и мусора, а также для улучшения тяги навершие трубы оснащают насадкой-зонтиком или дефлектором.

В зависимости от разновидности используемых труб и варианта размещения дымоотводящей системы монтаж будет иметь ряд особенностей:

  • Двухконтурные секции соединяют, надевая верхнюю трубу на нижнюю. Одноконтурные трубы соединяют по-разному: при монтаже внутреннего дымохода надевают верхнюю на нижнюю, при сборке внешнего – верхнюю вставляют в нижнюю.
  • Стальной дымоход может сильно нагреваться, поэтому в местах прохождения стен, перекрытий и крыши его теплоизолируют. Отверстие для проведения трубы в несущих конструкциях должно выполняться с зазором в 20 см при использовании двухконтурных труб и 100 см при использовании одностенных. В кровле вырезают отверстие с зазором не менее 13 см. В отверстие вставляют проходной короб, который заполняют негорючим утеплителем, со стороны кровли место прохождения закрывают кровельным переходником.
  • Место соединения одноконтурной трубы с двухконтурной закрывается заглушкой, которая предотвратит выпадение и возгорание утеплителя.
  • При возведении комбинированного дымохода сначала собирают дымовую трубу, затем строят шахту и заполняют свободное пространство теплоизолирующим материалом, либо собранную трубу обматывают утеплителем и надевают сверху стальной кожух.

Способы теплоизоляции в зависимости от материала дымохода

Работы по утеплению дымоходной конструкции разнятся в зависимости от материала основы, но в каждом случае требуется предварительный осмотр объекта на предмет надежности и пожаробезопасности системы.

Утепление кирпичного дымохода

При обустройстве теплоизоляции дымоотвода в виде кирпичной шахты в основном применяют оштукатуривание. Это дает сокращение теплопотерь до 25%.

Технология оштукатуривания включает в себя следующие этапы:

  1. На основе термостойкой смеси готовят очень плотный раствор, которым заделывают швы кирпичной кладки, заполняя все пустоты.
  2. Фиксируют армирующую сетку и приступают к нанесению первого штукатурного слоя толщиной в пределах 3-4 см.
  3. Второй слой выполняется после схватывания предыдущего, толщина – 5-7 см.
  4. После того, как подсохнет штукатурное покрытие, выполняют отделочный слой. Для этого поверхность тщательно выравнивают, затирают полутерком, замазывают образовавшиеся трещины.

Финишный этап выполняется с помощью отбеливающих растворов, которые наносят в 2-3 слоя для большей декоративности.

Оштукатуривание кирпичного дымохода

Как утеплить кирпичный дымоход минеральной ватой?

После инспекции конструкции на предмет дефектов и их устранения, крепят минеральную теплоизоляцию к кирпичной поверхности при помощи проволочной прошивки

При этом необходимо проследить, чтобы не образовались пустоты, особое внимание уделяется и местам стыка. Далее выполняется финишное покрытие из листов оцинкованной стали, металлический кожух способствует устранению риска снижения эксплуатационных свойств минерального утеплителя

Теплоизоляция асбестовых труб

Для утепления асбестоцементных дымовых каналов используют минеральную вату в комплекте с металлическим кожухом.

Этапы работы:

  • необходимо подготовить расчетное количество волокнистого утеплителя и трубчатую конструкцию требуемого размера из оцинкованной стали. Чаще всего применяют складной кожух из нескольких элементов, сечение которого должно быть на 6 см больше, чем диаметр асбестовой трубы дымоотвода;
  • нижнюю часть кожуха закрепляют на основании дымоходной конструкции и тщательно набивают зазор между стенками асбестоцементной трубы и стальной облицовки;
  • затем фиксируют второй элемент кожуха и продолжают заполнять пустоты утеплителем. Так проработают всю длину дымоходного канала из асбеста.

Верхнюю границу зазора тщательно заделывают цементным раствором, чтобы обеспечить герметичность теплоизоляции.

Утепление асбестоцементного дымохода минеральной ватой

Нюансы утепления стального дымохода

Теплозащиту стальной дымоходной конструкции выполняют различными способами:

  • оборудуют каркас из подручных средств и заполняют зазор негорючим утеплителем в виде минеральной ваты, бытого кирпича, отсеянного шлака;
  • обматывают металлическую дымовую трубу минеральной ватой, сверху устанавливают облицовочную конструкцию из листа оцинкованной стали;
  • для теплоизоляции дымоотвода из железа используют готовый теплозащитный цилиндр.

Чтобы соорудить каркас для утепления газоотвода из стали, выполняют короб из пиломатериалов и обшивают конструкцию асбестовыми плитами. Между периметром металлического канала дымоудаления и внутренней поверхностью короба выдерживают расстояние от 10 см в зависимости от вида выбранного утеплителя.

Рекомендуется отдать предпочтение легким вариантам теплоизоляции из базальтовой ваты, стекловаты или шлаковаты. Это позволяет снизить локальную нагрузку на крышу. Если несущая способность кровельной системы вне сомнения, можно также использовать битый кирпич или отсеянный шлак. Верхний торец короба и стыки следует защитить от проникновения влаги, для этого применяют цементный раствор.

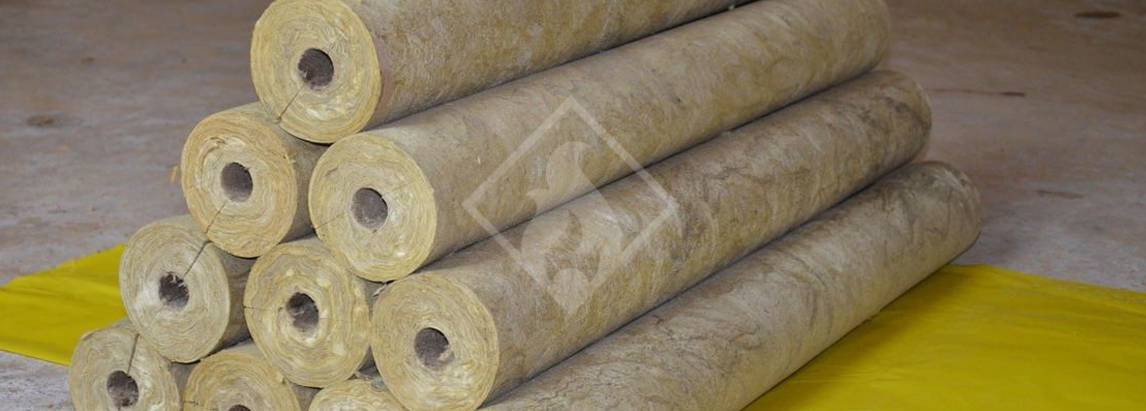

Если выбран утеплитель в виде базальтового цилиндра, подбирают заготовку нужного диаметра с учетом параметров обустраиваемого стального газоотвода. Готовый цилиндр устанавливают (надевают) на трубу, предварительно обработав термостойким герметиком его внутреннюю поверхность и соединительные элементы «шип-паз». Далее сэндвич-дымоход оборудуют наружным металлическим покрытием. Необходимо убедиться в отсутствии зазоров и пустот между основной дымовой трубой и внешней. Если в качестве наружного элемента используется бесшовная трубчатая конструкция, герметик применяется для заделки уязвимых зон торца.

Утепление стального дымохода керамзитом

Как утеплить дымоход своими руками + видео

Если вы живете в частном доме или на даче с автономным отоплением, вам необходимо знать, как утеплить дымоход. Причина проста – не утепленная дымоходная труба быстрее разрушается в морозы, теряет свои свойства (пропадает хорошая тяга из-за того, что температура выходных газов уменьшается).

Утепленный дымоход позволяет использовать более низкотемпературные системы отопления, такие как газовый или пиролизный котел.

Раньше не было необходимости проводить утепление дымохода снаружи по причине того, что использовалась дровяная печь. Температура выходных газов в ней может достигать 600 градусов.

Поэтому дымоходная труба хорошо прогревалась, и на ней в принципе не мог скопиться конденсат.

Если для выполнения кладки камина, печи или установки и подключения котла лучше привлекать специалистов, то утепление дымохода своими руками – вполне посильная задача для каждого домовладельца

Для того чтобы начать это делать, важно понять физику процессов, которые приводят к разрушению. Это поможет выбрать правильный подход в вашем конкретном случае

Почему дымоход нужно утеплять

Нужно ли утеплять дымоход? Однозначно! Зачем утеплять дымоход? Причина – смещение точки росы в не утепленном дымоходе. Точка росы, как вы знаете, это место, где конденсируется влага (это если сказать совсем просто). Если она находится за пределами трубы, это идеальный случай.

Как мы упомянули ранее, чем больше температура выходных газов, тем выше за пределами трубы будет находиться точка росы. Но сегодня все реже используются дровяные печи. В основном температура выходных газов находится в пределах 200 градусов. Тогда точка конденсирования влаги опускается внутрь. Чтобы ее поднять, необходимо провести утепление кирпичного дымохода.

Когда труба не утеплена, точка росы смещается внутрь, ближе к крыше. Влага конденсируется на внутренних стенках и впитывается в них (если дымоход из кирпича).

Влага при морозе начинает расширяться и разрушает его изнутри.  На эту влагу оседает сажа.

Являясь хорошим сорбентом, она начинает собирать на себя продукты горения, которые включают в себя кислоты – серную, угольную, азотную. Такой состав разрушает даже железные трубы.

Утепленная труба снижает необходимость постоянной чистки. Сажа не скапливается внутри, хорошо прогорая. Дымоход быстро прогревается и тяга становиться постоянной и хорошей.

Если у вас дымоход пристроен с внешней стороны дома, он особенно нуждается в утеплении. Скорее всего, вы замечали, что он долго прогревается и быстро забивается. Это происходит как раз по причине того, что он недостаточно теплоизолирован. Особенно если вы используете низкотемпературные обогревательные системы.

Совет от печника: Если дымоход находится в зоне до 1,5 м от конька крыши, его высота на крыше должна быть выше конька минимум на 0,5 метра. Иначе будет появляться обратная тяга, и эффективность будет падать. Если находится на 3 метра от центра крыши, тогда уровень дымоходной трубы может совпадать с уровнем конька.

Процесс утепления

Прежде чем приступить непосредственно к процессу утепления, важно выделить один ключевой принцип:

Проводя утепление дымовой трубы нужно использовать дышащие теплоизоляционные материалы, чтобы влага отводилась через них. Если это сделать невозможно, необходимо оставить зазор для вентиляции.

Более подробно о выборе конкретного материала для утепления дымохода из кирпича, и любого другого материала, описано в статье про то, чем и как утеплять кирпичный дымоход.

Мы заострим свое внимание на двух методах утепления – использование минеральной ваты и нержавеющих труб с эффективным утеплителем по периметру. Рассматриваться будет теплоизоляция дымовой трубы из кирпича – как самую распространенную на территории России. Какой выбрать утеплитель?

Какой выбрать утеплитель?

Минеральная вата

При утеплении минватой мы рекомендуем остановить свой выбор на базальтовой вате повышенной плотности. Хотя она дороже обычной стекловаты, но расхода не так уж и много.

Базальтовая вата подходит для дымохода и имеет некоторые преимущества по сравнению со стекловатой:

  • Более высокая температура возгорания;
  • Плотная структура;
  • Высокая паропроницаемость.

Итак, с выбором определились. Теперь необходимо произвести подготовку.

Помните: теплоизоляция дымохода не продлит ему срок службы, если его предварительно не восстановить в надлежащее состояние – почистить, заменить разрушенные элементы.

Если у вас он сильно поврежден, необходимо в первую очередь заменить разрушенные кирпичи. Следующим моментом будет его чистка

Почему это важно? На этот вопрос ответит теория

Обмотка печных и каминных труб

Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.

Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.

Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.

Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.

Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.

Как утеплить коаксиальный дымоход газового котла?

В зимний период времени многим владельцам частных домов приходится сталкиваться с проблемой, что коаксиальный дымоход замерзает. В таких ситуациях приходится искать способы утепления коаксиального дымохода.

Однако специалисты советуют прибегнуть к другому способу — уменьшению размеров дымохода. Если замерзает оголовка из-за того, что конденсат попадает в воздухозаборную трубу из трубы с продуктами горения, то длину внутренней трубы нужно подогнать под размер внешней.

А лучше всего установить две раздельные трубы и произвести их утепление, т.к. утепленная коаксиальная конструкция навряд ли спасет ситуацию.

Как видим, утепление дымохода не является такой уж сложной задачей. Нужно только правильно подобрать все материалы и соблюсти технологию работ.

Преимущества и недостатки труб из оцинковки

К достоинствам дымоходной оцинкованной трубы пользователи относят:

  • длительную невосприимчивость коррозии;
  • быстрый прогрев дымоотвода и, как следствие, обеспечение хорошей тяги;
  • простой метод монтажной сборки;
  • гладкую поверхность внутри канала, что не дает возможности задерживаться на стенках саже;
  • возможность вывода отвода через стену здания.

Недостатки:

  • малый срок службы одностенного отвода;
  • при обрезке изделия, линии среза через короткое время начинают ржаветь;
  • мелкие повреждения приводят к разрушению защитного слоя;
  • образование большого количества конденсата.

Причины изоляции дымоходов

Мы рассмотрели, чем изолировать металлическую трубу дымохода, а теперь разберем почему так важно это сделать. Объясняется это тем, что в ходе горения топлива выделяются влага и дым, представляющие собой агрессивные среды

Со временем конструкция начинает разрушаться из-за температурных перепадов и скапливаемой на стенках дымохода влаги. Влага проникает в микротрещины, при минусовых температурах она замерзает. Образующиеся кусочки льда оказывают давление на конструкцию и со временем разрушают ее. Избежать этих и других проблем, а также продлить эксплуатационный срок трубы для отводы дыма можно с помощью теплоизоляции, так как:

    • 1. Теплоизоляция поддерживает тепловой баланс и защищает стенки от попадания на стенки конденсата и агрессивных сред.
    • 2. Минимизируется возможность температурных перепадов.
    • 3. Повышается энергосберегающая способность, за счет чего экономится топливо.
  • 4. Увеличивается прочность конструкции выведения пара.

Изоляция дымоходов предоставляет следующие преимущества

Теплоизоляция дымоотвода представляет собой эффективный способ борьбы с разрушением, позволяющий увеличить длительность эксплуатации конструкции. Вот некоторые преимущества изоляции:

    • 1. Продукты, образующиеся в результате горения, улетучиваются сот струей дыма. Это позволяет исключить скопление конденсата, содержащего агрессивные среды, на стенках.
    • 2. Между охлажденной поверхностью дымоотвода и горячим паром практически нет перепадов температуры.
    • 3. Так как труба утеплена, сокращаются теплопотери, оптимизируется количество расходуемого объема топлива.
    • 4. Увеличивается прочность коммуникации отопительной системы. Изоляция также играет роль укрепляющего каркаса, что увеличивает устойчивость к действию ветра, механическим повреждениям и другим неблагоприятным факторам окружающей среды.
  • 5. Участки кровли вокруг дымоотвода также защищаются от различного рода отрицательных факторов.

Установка изоляции дымоходов

Итак, мы выяснили чем и почему нужно изолировать дымоотвод. Следующий вопрос: как изолировать трубу дымохода в перекрытии. Есть два варианта: нанять специалистов или выполнить все самостоятельно. Самостоятельно выполнить монтаж вполне реально, главное максимально ответственно отнестись к процессу подготовки и расчета материалов, ведь готовая конструкция должна функционировать должным образом. Подготовить нужно следующее: перфоратор, защитные очки для глаз, гвозди, молоток, рулетку, фломастер, пароизоляционную пленку, металлические профили, ножницы и сам выбранный термоизоляционный материал. Для примера мы возьмем базальтовую вату.

Требования к дымоходным трубам

Прежде чем утеплять дымоход необходимо проверить, правильно ли он установлен и соответствует ли следующим требованиям:

    • 1. Устройство газохода регламентируется технологическими нормами, прописанными в ГОСТе .
    • 2. Высота трубы, по которой выводятся продукты горения, составляет минимум 5 м. Только в этом случае обеспечивается эффективная тяга воздуха в системе.
    • 3. Расстояние между покрытием кровли и наружными элементами системы отопления и должно быть расстояние, минимум 2,5 см.
  • 4. Если кровля здания покрыта горючими материалами (это шифер, ондулин, рубероид и т.д.), необходимо оснастить конструкцию для выведения дыма искроуловителем.

После того, как вы убедитесь, что коммуникации смонтированы правильно, можно начинать процесс теплоизоляции.

Технология утепления дымоходов

Порядок выполнения работ и принцип действия при изоляции каналов сходен для всех конструкций отопительных агрегатов:

  1. Части дымохода, расположенные внутри жилого пространства, как правило, не изолируются. Они являются частью теплообменных поверхностей, обогревающих помещение. Это относится к тепловым агрегатам из кирпича — каминам, голландским и русским печам и прочим объектам подобного рода. Касательно металлических печей это правило не всегда срабатывает, обязанность изолировать часть дымовой трубы налагается в случае расположения дымохода у стены из горючих материалов. Дымоход должен быть изолирован асбестовым шнуром или пластиной на расстояние не менее метра от стены.
  2. Обязательным условием нормальной работы наружных частей дымохода является его изоляция по описанным выше причинам. При этом пристенные дымовые каналы обязательно оборудуются сборниками конденсата с краном для его периодического слива.
  3. Любой дымоход в верхней части должен быть оборудован колпаком, предотвращающим его загрязнение мусором. В идеальном случае должен применяться дефлектор, создающий дополнительную тягу в дымоходе. Это способствует смещению точки росы вверх, вплоть до вывода её за пределы дымохода.
  4. При прохождении дымохода сквозь перекрытие, отверстие для него должно быть минимум вдвое больше, чем размер самой трубы. Пространство заполняется изолирующими материалами в целях не только утепления, но и устранения возможности возгорания.
  5. При пересечении дымоходом кровельного пирога принимаются такие же меры. Кроме того, труба снабжается конусом для предотвращения протекания воды по ней внутрь помещения.

При прохождении дымохода через перекрытие или кровлю отверстие должно быть изолировано

Способы теплоизоляции в зависимости от материала дымохода

Работы по утеплению дымоходной конструкции разнятся в зависимости от материала основы, но в каждом случае требуется предварительный осмотр объекта на предмет надежности и пожаробезопасности системы.

Утепление кирпичного дымохода

При обустройстве теплоизоляции дымоотвода в виде кирпичной шахты в основном применяют оштукатуривание. Это дает сокращение теплопотерь до 25%.

Технология оштукатуривания включает в себя следующие этапы:

  1. На основе термостойкой смеси готовят очень плотный раствор, которым заделывают швы кирпичной кладки, заполняя все пустоты.
  2. Фиксируют армирующую сетку и приступают к нанесению первого штукатурного слоя толщиной в пределах 3-4 см.
  3. Второй слой выполняется после схватывания предыдущего, толщина – 5-7 см.
  4. После того, как подсохнет штукатурное покрытие, выполняют отделочный слой. Для этого поверхность тщательно выравнивают, затирают полутерком, замазывают образовавшиеся трещины.

Финишный этап выполняется с помощью отбеливающих растворов, которые наносят в 2-3 слоя для большей декоративности.

Оштукатуривание кирпичного дымохода

Как утеплить кирпичный дымоход минеральной ватой?

После инспекции конструкции на предмет дефектов и их устранения, крепят минеральную теплоизоляцию к кирпичной поверхности при помощи проволочной прошивки

При этом необходимо проследить, чтобы не образовались пустоты, особое внимание уделяется и местам стыка. Далее выполняется финишное покрытие из листов оцинкованной стали, металлический кожух способствует устранению риска снижения эксплуатационных свойств минерального утеплителя

Теплоизоляция асбестовых труб

Для утепления асбестоцементных дымовых каналов используют минеральную вату в комплекте с металлическим кожухом.

Этапы работы:

  • необходимо подготовить расчетное количество волокнистого утеплителя и трубчатую конструкцию требуемого размера из оцинкованной стали. Чаще всего применяют складной кожух из нескольких элементов, сечение которого должно быть на 6 см больше, чем диаметр асбестовой трубы дымоотвода;
  • нижнюю часть кожуха закрепляют на основании дымоходной конструкции и тщательно набивают зазор между стенками асбестоцементной трубы и стальной облицовки;
  • затем фиксируют второй элемент кожуха и продолжают заполнять пустоты утеплителем. Так проработают всю длину дымоходного канала из асбеста.

Верхнюю границу зазора тщательно заделывают цементным раствором, чтобы обеспечить герметичность теплоизоляции.

Утепление асбестоцементного дымохода минеральной ватой

Нюансы утепления стального дымохода

Теплозащиту стальной дымоходной конструкции выполняют различными способами:

  • оборудуют каркас из подручных средств и заполняют зазор негорючим утеплителем в виде минеральной ваты, бытого кирпича, отсеянного шлака;
  • обматывают металлическую дымовую трубу минеральной ватой, сверху устанавливают облицовочную конструкцию из листа оцинкованной стали;
  • для теплоизоляции дымоотвода из железа используют готовый теплозащитный цилиндр.

Чтобы соорудить каркас для утепления газоотвода из стали, выполняют короб из пиломатериалов и обшивают конструкцию асбестовыми плитами. Между периметром металлического канала дымоудаления и внутренней поверхностью короба выдерживают расстояние от 10 см в зависимости от вида выбранного утеплителя.

Рекомендуется отдать предпочтение легким вариантам теплоизоляции из базальтовой ваты, стекловаты или шлаковаты. Это позволяет снизить локальную нагрузку на крышу. Если несущая способность кровельной системы вне сомнения, можно также использовать битый кирпич или отсеянный шлак. Верхний торец короба и стыки следует защитить от проникновения влаги, для этого применяют цементный раствор.

Если выбран утеплитель в виде базальтового цилиндра, подбирают заготовку нужного диаметра с учетом параметров обустраиваемого стального газоотвода. Готовый цилиндр устанавливают (надевают) на трубу, предварительно обработав термостойким герметиком его внутреннюю поверхность и соединительные элементы «шип-паз». Далее сэндвич-дымоход оборудуют наружным металлическим покрытием. Необходимо убедиться в отсутствии зазоров и пустот между основной дымовой трубой и внешней. Если в качестве наружного элемента используется бесшовная трубчатая конструкция, герметик применяется для заделки уязвимых зон торца.

Утепление стального дымохода керамзитом

Выбор материала

Чтобы выполнить утепление своими руками с соблюдением техники пожарной безопасности, необходимо грамотно подобрать теплоизоляционный материал.

Единственным материалом, удовлетворяющим этим требованиям, является минеральная вата. Чтобы утеплить трубы, можно использовать теплоизолятор, выпускаемый в виде матов, свернутых в рулоны, или специальные формы для труб (не подойдет для дымоходов из кирпича). Утепление дымохода минеральной ватой своими руками должно проводиться с соблюдением техники безопасности. Каждый рабочий должен иметь следующие средства индивидуальной защиты:

Эффективный теплоизолирующий материал

  • маску или респиратор;
  • очки;
  • перчатки;
  • закрытую одежду.

Это необходимо для того, чтобы частички материала не попали на кожу, в глаза и легкие. Волокна минваты могут вызвать серьезное раздражение и зуд слизистых и кожи.

Толщину утеплителя подбирают исходя из температуры образующихся газов и наружного воздуха, а также расположения трубы:

  • для наружных – в пределах 70–100 мм;
  • для расположенных внутри здания – в пределах 30–50 мм.

Минеральная вата может применяться следующих видов: базальтовая, стекловата, шлаковата. Перед применением стоит прочесть инструкцию производителя теплоизолятора. Кроме этого эффективного материала в качестве недорогой альтернативы иногда используют бой кирпича.

Что лучше — оцинковка или нержавейка?

Ближайший конкурент оцинкованной трубы — дымоход из нержавейки. Тот, кто плохо разбирается в технических составляющих вопроса, мечтает узнать, что лучше — оцинковка или нержавейка. Ответить на этот вопрос можно, сравнив некоторые технические характеристики обоих вариантов:

Крепёж трубы Д100

  • Оцинковка и нержавейка по показателям пожарной безопасности ничем не отличаются друг от друга. В этом оба варианта равны.
  • Время на разогрев дымохода тоже уходит одинаковое. И это позволяет достичь хорошей тяги за весьма короткий период.
  • И оцинкованный дымоход, и дымоход из нержавейки можно устанавливать на любое отопительное оборудование. Они не занимают много места, а процесс монтажа происходит в минимально короткие сроки. Возможно использование собственных сил и отказ от привлечения профессиональных мастеров.

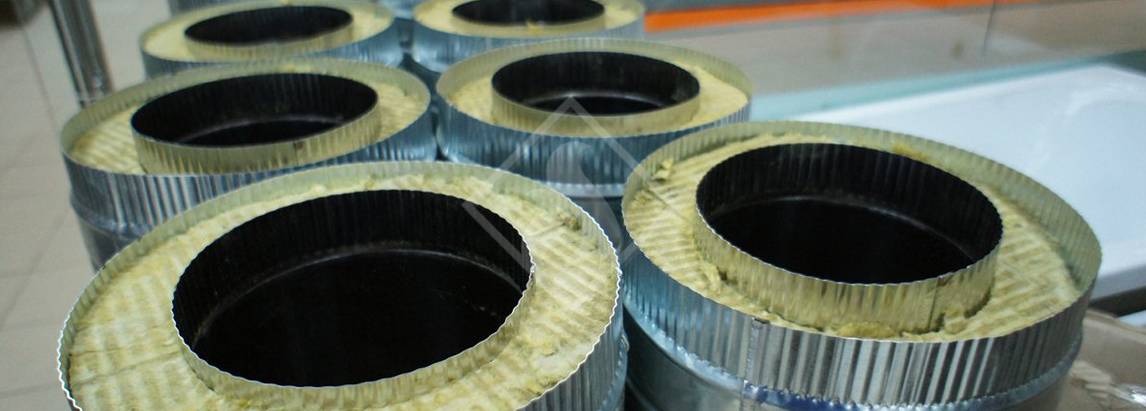

  • Двухконтурная оцинкованная труба предполагает использование утеплителя. Сэндвич-трубы из нержавейки пока не изготавливаются. И это первое отличие двух представленных моделей.
  • По показателям устойчивости к конденсату нержавейки выигрывают у оцинкованной трубы.
