Устройство и принцип работы газового инфракрасного обогревателя
ИК обогреватели отличаются от других тем, что они нагревают не воздух, а предметы, которые находятся в зоне действия, а уже от предметов нагревается воздух. При этом процесс и результат получаются более эффективными и быстрыми, чем при стандартом нагревании воздуха. Но стоит помнить о том, что они быстро создают комфортный микроклимат в определенной зоне, куда направлено излучение, а спустя пару-тройку часов тепло будет уже во всем помещение.
Многое зависит еще и от стен, а также соотношения объема помещения и мощности устройства. Если произвести сравнение с газовыми пушками, то эффект от инфракрасного обогревателя долгосрочный – нагреваются пол, стены, потолок и предметы, а уже от них и воздух. Хотя есть разные конструкции устройства, принцип работы газового инфракрасного обогревателя одинаков всегда. Основным элементом является перфорированная плита из керамики. При этом материал является модифицированным, т.к. при нагревании до определенной температуры начинает излучать тепло в ИК диапазоне.
При включении газ подается на вход устройства и смешивается с воздухом в комнате/на улице. На выходе смесителя получается газовоздушная легковоспламеняющаяся смесь, которая подается через диффузор на керамическую плиту. Воспламенение происходит посредством пьезо- или электророзжига – все зависит от автоматики и типа модели.
Так как газ подается на всю площадь, то нагревание получается равномерным. Температура излучающей поверхности варьирует в пределах +550…+800 градусов. Чем же отличается газовый ИК обогреватель от других устройств, работающих на газовом топливе? Конечно же, температурой сгорания. При нормальном функционировании вентиляции концентрация вредоносных выхлопных газов не достигает критической температуры. Даже если это случается, то анализатор газа отключает подачу топлива. Если это случилось, нужно просто проветрить помещение, немного подождать и заново запустить агрегат заново.
Преимущества и недостатки
ИК газовые обогреватели являются единственным оборудованием для отопление, которое на деле оказывается луче, чем ожидаешь. Это можно увидеть по отзывам счастливых покупателей. Если подробно ознакомиться с ними, становится ясно, что это и правда неплохое оборудование. Что вы получаете:
- При нормальном функционировании нет никакого аромата.
- Автомат контролирует содержание углекислого газа и отключает устройство до того, как у человека начнет болеть голова.
- При работе без включенного вентилирования вообще нет шума.
- Небольшой расход газа – то, что написано в технических характеристиках, правдиво.
- Высокая скорость прогревания помещения.
Информация взята из открытых источников, в частности с отзывов покупателей газовых инфракрасных обогревателей. Чаще всего устройство используют для быстрого нагревания бань, дач и иных типов помещений, которые остаются без отопления, и там они действительно незаменимы. Довольно хорошо отзываются о применении устройства для нагревания временных домиков и бытовок. Мало кто использует ИК газовые обогреватели для основного отопления, хотя и это реально. Из минусов можно выделить лишь наличие на старте запаха или при розжиге 2-3 горелки. Это встречается редко и лишь у дешевых моделей. Отсутствие любых запахов – отличительная черта итальянских обогревателей фирмы Bartollini. У других устройств это встречается, но не критично.
Какие бывают сложности при первом включении и как их избежать
При первом запуске инфракрасного обогревателя на газовом топливе бывают проблемы, к примеру, он редко «заводится» с первого раза. Это связано с тем, что чаще всего газ и оборудование заносят с холода, при этом баллон полный. На станциях емкость под газ заполняют не под завязку, как и полагается по технике безопасности. Это означает, что в баллоне есть немного воздуха, а не сплошной газ. Пока выходит воздух, горелка не разгорится.
Какими же бывают ИК обогреватели по конфигурации?
Изготовление инфракрасного обогревателя своими руками
Ниже мы коротко расскажем, как сделать простой инфракрасный обогреватель своими руками из подручных материалов, которые практически всегда присутствуют в хозяйстве. Для человека, как говорится, с руками, это не составит труда. Для выполнения работ понадобятся следующие материалы и комплектующие изделия: алюминиевая или медная фольга, два одинаковых по размерам прямоугольника из стекла, обыкновенная свеча, любой герметик, эпоксидный быстротвердеющий клей, мощный электрический провод питания с вилкой, салфетка, ватные палочки и мультиметр.
Ниже приведена пошаговая инструкция для самостоятельного изготовления небольшого ИК-обогревателя.
- Очищаем стекла от грязи салфеткой и наносим на одну сторону каждого слой копоти, при помощи свечи. Необходимо следить, чтобы копоть ложилась ровно без просветов. Ватной палочкой очищаем края стекол от сажи на 5 мм по контуру.
- С помощью мультиметра необходимо измерить сопротивление слоя сажи на каждом из стекол. Оно должно составлять примерно 48 Ом. Если этот показатель меньше, уберите часть сажи ватной палочкой, а если больше наложите еще слой копоти свечой.
- Соберите конструкцию. Для этого кусочки фольги, которые станут электродами, уложите на слой сажи одного стекло, нанесите эпоксидку на поверхность стекла, а сверху накройте конструкцию другим стеклом слоем сажи вниз.
- После высыхания клея следует обмазать торцы конструкции герметиком. Обогреватель уже готов к работе. Сопротивление токопроводящего слоя будет составлять 24 Ома, что при подключении к сети в 220 В обеспечит мощность в 2 кВт.
- Изготовленную конструкцию следует разместить на деревянном бруске с металлическими пластинами, к которым необходимо подключить шнур питания с вилкой. Лепестки фольги должны быть плотно прижаты к металлическим пластинам.
Важно! На картинках представлен экспериментальный обогреватель небольшой мощности. Для изготовления более мощного инфракрасного обогревателя следует использовать стекла другого размера, примерно 50×50 см
На этом изготовление инфракрасного обогревателя своими руками закончено. Конечно, можно подложить под всю конструкцию дополнительный лист фольги для большей теплоотдачи, но это на ваше усмотрение. Даже без нее, такой прибор способен обогреть небольшое помещение!
Характеристики инфракрасных обогревателей Алмак
В линейку инфракрасных обогревателей Алмак входят модели мощностью 5, 8, 10, 13, 15 кВт, рассчитанные на обогрев соответственно 5, 8, 11, 13, 16 м? площади. Следует отметить, что обогреватели Алмак имеют интересный современный дизайн, их толщина составляет всего 3 см. Выпускаются приборы в нескольких цветовых решениях: белый, бежевый, золото, серебро, венге.

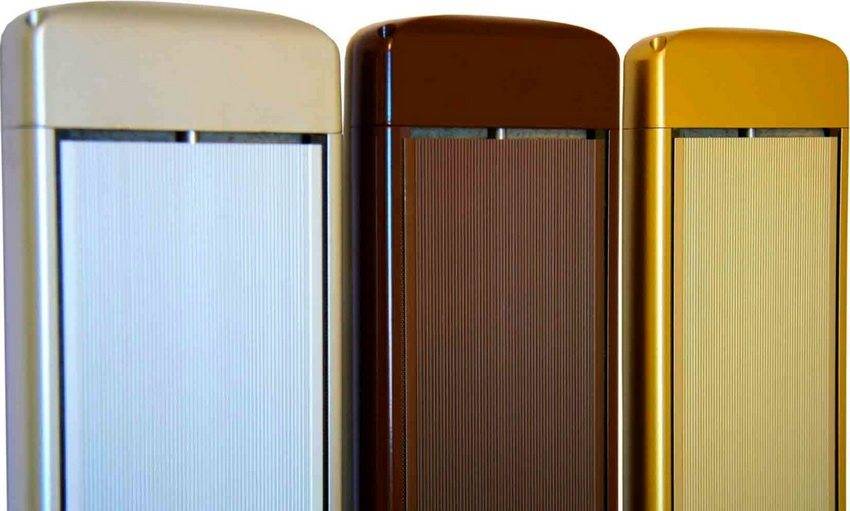

Инфракрасные обогревательные панели Алмак отличаются своей мощностью
Обогреватели Алмак можно использовать для обогрева офисных и производственных помещений, они отлично вписываются в любой интерьер квартиры или дома. Благодаря удобным креплениям, которые могут передвигаться вдоль корпуса, прибор можно быстро и точно установить без дополнительной помощи. В каталогах продукции можно выбрать прибор подходящей мощности в зависимости от площади помещения.
Обогреватели Алмак можно оснастить терморегулятором, который будет поддерживать в помещении заданный температурный режим. Самый мощный обогреватель ИК-16 можно использовать как основное отопление в зимний период, если площадь помещения не превышает 16 м?. В помещениях до 32 м? такой прибор может служить в качестве дополнительного источника тепла.
В таблице представлена предполагаемая мощность для объектов с различными режимами эксплуатации при использовании модели Алмак ИК-16.
| Тип помещения | Ориентировочная мощность на 1 м? площади, Вт |
| Частный хорошо утепленный дом | 70 |
| Дачный домик утепленный | 100 |
| Хозяйственная постройка без утепления | 120 |
| Лоджия, балкон без утепления | 120 |
| Теплица со стенами из поликарбоната (8 мм) без утепления | 130-150 |
| Сарай, зимний курятник со слабым утеплением, где достаточно плюсовой температуры не выше 10-12 градусов | 100 |
Принцип действия ИК-обогревателя
Электрическое отопление частных домов и дач обладает рядом преимуществ – это легкость монтажа и быстрый старт. Для того чтобы создать отопительную систему, работающую на электроэнергии, достаточно установить в комнатах подходящие по теплоотдаче радиаторы, конвекторы и прочие отопительные приборы. Они обеспечат быстрый прогрев помещений и создадут в них отличный микроклимат.
Рассматривая особенности электрического отопления, нельзя не отметить его прожорливость – итоговые счета за электроэнергию могут оказаться астрономическими. Для того чтобы сделать отопление более экономичным, были созданы современные эффективные бытовые инфракрасные обогреватели, которые греют за счет инфракрасного излучения. Они позволили несколько уменьшить счета за обогрев помещений, что связано с особенностями их работы.
Инфракрасные лучи Солнца, проходя через нашу атмосферу, не нагревают ее. Они отдают свою энергию поверхности Земли.
Для того чтобы понять, как работают инфракрасные обогреватели, нужно немного разбираться в физике. Инфракрасное излучение является частью солнечного спектра, и именно оно отвечает за тепло. Оно не нагревает воздух – оно греет поверхность нашей планеты, благодаря чему вблизи ее поверхности всегда теплее, чем в более высоких слоях атмосферы (в определенных пределах). Инфракрасные обогреватели работают по аналогичному принципу, передавая тепло окружающим предметам.
Такая схема работы позволяет:
- повысить качество обогрева помещений;
- уменьшить расходы на потребление электроэнергии;
- избавиться от промежуточного звена – воздуха;
- уменьшить тепловые потери;
- сделать прогрев помещений более равномерным.
Если рассмотреть простой бытовой конвектор, можно заметить, что он расходует энергию крайне неэкономично, даже если это очень хороший и эффективный конвектор. Все дело в том, что он греет воздух, оставляя окружающие предметы и стены холодными. Все тепло, генерируемое конвекторами, устремляется вверх за счет естественной конвекции. И чем больше высота помещения, тем больше разница по температуре в верхней и нижней частях комнат.
Именно поэтому мы часто ощущаем ногами холод, струящийся по полу, так как все тепло, повинуясь законам физики, устремляется вверх.
ИК-оборудование, генерируя инфракрасное излучение, нагревает окружающие предметы. Они начинают отдавать тепло, обеспечивая быстрый прогрев помещений, – температура воздуха в комнатах будет одинаковой как вблизи полов, так и вблизи потолков. При этом уровень содержания кислорода и влажность воздуха остаются прежними.
ИК-обогреватели, в отличии от обычных конвекторов, прогревают не воздух, а окружающие предметы, что способствует более равномерному прогреву помещения.
Бытовые инфракрасные обогреватели применяются в частных домах, на дачах, а также в квартирах. В последнем случае они выступают в качестве вспомогательного отопительного оборудования, хотя ничто не мешает сделать их основными отопительными приборами.
Благодаря своему необычному принципу действия инфракрасные обогреватели умеют обогревать не только закрытые помещения, но и открытые площадки. Их используют для обогрева открытых кафе, беседок, детских площадок и прочих территорий. Существуют разновидности специально для полностью открытых пространств – например, с их помощью можно создать комфортную обстановку на уличных посиделках в холодное время года.
Для работы вне помещений используются специальные тепловые зонтики – это электрические или газовые инфракрасные обогреватели для уличного применения. Они обогревают площадь в радиусе нескольких метров, работая на электричестве или баллонном газе.
Виды обогревателей
Все инфракрасные обогреватели делятся по источнику энергии на:
- Электрические;
- Газовые;
- Дизельные;
- С другим видом топлива.
Электричество
Электрические ИК устройства можно разделить по способу производства теплового излучения и конструкции на:
- Панельные;
- Пленочные;
- С открытым ТЭНом;
- Микатермические;
- Комбинированные;
- Галогеновые.
Панельные обогреватели вырабатывают длинноволновое излучение. Их поверхность нагревается до +50, реже до +70 градусов. Эффективность обогрева зависит от площади излучения. Такие отопительные приборы используются в жилых домах, квартирах, офисах, помещениях малой площади.
Пленочные ИК приборы используют в системах теплого электрического пола. Рабочая температура не превышает +40 °С. Поставляются в виде рулонов.
Обогреватели с открытым ТЭНом работают в коротковолновом и длинноволновом диапазонах. Являются самыми дешевыми вариантами. При минимальных размерах обеспечивают мощный обогрев (рабочая температура +600 градусов и выше). Такие инфракрасные обогреватели имеют большое количество плюсов и минусов.
Микатермические (Micathermic) приборы не отличаются эффективностью от аналогов. В них используется слюда в качестве излучающей пластины. Рабочая температура поверхности до +60 °С. Порядка 20% тепловой энергии отдается за счет конвекции, 80% — излучением. Подробнее про них можно прочитать в статье Микатермический обогреватель: принцип работы, минусы и плюсы, реальные отзывы и КПД.
Комбинированные системы – смесь конвектора и панельного инфракрасного обогревателя. В них установлены 1-3 вентилятора малой мощности, которые прогоняют воздух вдоль излучающего элемента. В зависимости от модели доля конвекции составляет 20-50%.
Газ
Газовые инфракрасные отопительные приборы делятся по конструкции излучающего элемента:
- Трубчатые;
- С плоским элементом;
- Вертикальные компактные.
Трубчатые инфракрасные газовые обогреватели нагреваются не более чем до +250 градусов. Сгорание газовоздушной смеси происходит в трубчатом элементе. Прибор излучает в длинноволновом диапазоне.
Газовые ИК приборы с плоским элементом используются для обогрева помещений небольшой площади, комнат. Газ сгорает в перфорированной керамической плитке (или около нее). Излучают в длинноволновом, реже в средневолновом диапазоне.
Вертикальные (компактные) ИК обогреватели – частный случай для отопления открытых помещений. Газ сгорает в небольшой керамической камере, испускающей ИК лучи. Работают в длинноволновом или средневолновом диапазоне.
Дизель
Дизельные ИК обогреватели бывают трех видов:
- Прямого нагрева;
- Косвенного нагрева;
- Трубчатые.
Инфракрасные дизельные обогреватели прямого нагрева выбрасывают выхлопные газы через излучающую решетку (диск). Диапазон излучения зависит от модели и мощности устройства, степени нагрева излучателя. Используются в помещениях с хорошей вентиляцией или на открытом воздухе.
Дизельные ИК обогреватели косвенного нагрева выбрасывают отработанные газы через выхлопную трубу — дымоход. Имеют меньший КПД чем модели с прямым нагревом. Диапазон излучения зависит от степени нагрева излучающего диска или решетки. Используются в закрытых помещениях.
В дизельных ИК приборах с ТЭНом сгорание смеси солярки и воздуха происходит в герметичной трубе. Излучают в длинноволновом, иногда средневолновом диапазоне. Используются для отопления помещений любого назначения, площади и высоты.
Другие
В качестве источника энергии для нагрева излучающего элемента может использоваться любой вид топлива. Все зависит от модели установки и доступности ресурса. Чаще всего это:
- Керосин;
- Эко-дизель;
- Отработанное моторное и трансмиссионное масло;
- Парафин.
Инфракрасный обогреватель с точки зрения медицины: возможен ли вред для здоровья?
Многие потребители обеспокоены тем, что инфракрасные обогреватели могут нанести существенный ущерб здоровью. Давайте разбираться, правда это или нет. Конечно, в больших дозах и при неправильной установке такие устройства могут оказаться вредны. Но при соблюдении правильной дозировки инфракрасного излучения можно провести аккуратный прогрев локальных участков тканей. Это возможно за счет способности тепловых лучей проникать под кожу всего на несколько сантиметров.
Более того, такое излучение сродни синей лампе уничтожает вредные патогенные организмы. Но, в отличие от ультрафиолета, инфракрасный спектр не убивает всё живое. Он часто используется в медицине для восстановления здоровья после тяжелых травм и различных болезней. Красный свет используется в косметологии, травматологии, он ускоряет восстановление тканей, действует расслабляюще на нервную систему.
Изучая пользу и вред инфракрасного излучения, не забывайте о том, что инфракрасные нагреватели бывают 3 видов:
- коротковолновые;
- средневолновые;
- длинноволновые.
Самое сильное излучение имеют короткие волны, поэтому такие приборы не используют в жилых помещениях. Устройства востребованы для обогрева складских помещений, амбаров, могут использоваться на улице. Средневолновые обогреватели подходят для установки в помещениях, где высота потолка не менее 3 метров. Наиболее безопасными являются длинноволновые ИК-обогреватели. Их можно использовать в любых помещениях.
Результаты научных исследований подтвердили положительное влияние длинноволновых и лучей на иммунитет человека. Но это справедливо лишь для короткого воздействия. При постоянном и длительном нагреве кожа подвергаются высушиванию, что отрицательно сказывается на ее состоянии. К тому же возможны ожоги хрусталика и сетчатки глаз. Врачи настоятельно не советуют смотреть на нагревательные приборы.
Карбоновый инфракрасный нагреватель
Можно ли спать под инфракрасным обогревателем?
Иногда полезно погреться возле источника тепла после того, как вы пришли с улицы в лютую непогоду. Но вот спать в непосредственной близости от ИК-нагревателя опасно. При этом от установленного на полотке или стоящего в другом конце помещения нагревателя вреда будет не больше, чем от обычного камина.
Чтобы сделать использование ИК-нагревателя безопасным, соблюдайте следующие правила:
- Соблюдайте рекомендации производителя касаемо минимальной высоты установки. Меняйте направление прибора.
- Не следует использовать сверхмощные устройства.
- Внимательно изучайте характеристики модели перед покупкой. Постарайтесь как можно больше узнать об особенностях эксплуатации, обязательно поинтересуйтесь у консультанта о надежности фирмы-изготовителя.
- Не стремитесь приобрести самый дешевый прибор. Ведь, как правило, изготовитель снижает себестоимость изделия за счет использования некачественных материалов, что может нанести ущерб здоровью.
Производители инфракрасных обогревателей
Ваши вниманию предоставляется обзор самих популярных производителей:
Ballu
Ballu выпускает целую линейку различных тепловых устройств. Лидером продаж являются потолочные модели. На сайте компании размещен каталог товаров, где можно посмотреть весь ассортимент продукции.
Нагревательное оборудование обладает простотой в использовании и безопасностью. Все элементы инфракрасных обогревателей изготавливаются из высококачественных материалов.
В Российской Федерации производство ведется в городе Ижевске. Тут же выпускают обогреватели марки Zilоn.
Neоclima
Компания заботится об окружающей среде, постоянно снижает показатели электропотребления выпускаемого оборудования. Продукция фирмы имеет современный дизайн и спроектирована по инновационным технологиям.
Линейка товаров постоянно расширяется. Инфракрасные обогреватели данной фирмы представлены в различных исполнениях: кварцевые, карбоновые и керамические.
Noirot
Обогреватели французской фирмы сочетают в себе инфракрасное и конвективное отопление, теплый воздух обладает мягкостью и не сушит окружающую атмосферу.
Оборудование Noirоt является эталоном качества тепловой техники, также приборы обладают отличной энергоэффективностью. На сайте компании можно ознакомиться со всеми моделями подробно.
Sinbo
Обогреватели данной марки производятся в Турции, экспортные поставки осуществляются во многие страны мира в больших объемах, поэтому стоимость невысокая. Сайт компании предлагает не только обогреватели, но и множество другой техники. Ассортимент постоянно растет.
Timbеrk
Эти обогреватели родом из Швеции. У компании высокие требования к качеству продукции, так что все товары соответствуют международным стандартам. На сайте компании представлен весь ассортимент теплового оборудования.
Almаc
Российские потолочные обогреватели, производятся с использованием высоких технологий. На сайте можно ознакомиться со всеми видами оборудования.
Мощность ИО
Здесь работает схема: на 10 кв.м. помещения нужно 1 кВт мощности. Однако часто приобретаются модели с резервом по мощности. Причина: учитываются тепловые потери через разные перекрытия, окна и стены.
Когда ИО только дополняет действующую отопительную сеть, то мощность нужно вычислять, основываясь на условия работы аппарата. Учитываются всевозможные тепловые потери, которые часто и пытаются закрыть.
Есть модели со скромной мощью – 300 Вт. Обычно они задействуются для быстрого и кратковременного прогревания помещения, например, погреба или гаража. Они не наносят человеку особого урона даже при очень близком расположении.
При выборе ИО для дачи учитывается то, что такой домик не нуждается в серьёзном параметре нагрева. Можно развить температурные параметры в нём лишь на несколько пунктов. Поэтому здесь подходит аппарат с мощью 60-80 Вт на 1 кв.м. При необходимости эти показатели можно исправить.
Как выбрать инфракрасный обогреватель
Инфракрасные обогреватели хороши тем, что для них практически всегда можно найти источник питания. Обычно это электрическая розетка. Они преобразуют электрическую энергию в тепло, но греют не воздух, как обычные электронагреватели, а поверхности предметов. Инфракрасный обогреватель одинаково воздействует на мебель, пол в квартире и на людей, которые там находятся. И только после этого тепло передается воздуху. Следствием такого подхода есть уменьшение затрат на обогрев.
Инфракрасный излучатель состоит из элемента накаливания и отражателя, который направляет лучи в одном направлении. Чтобы понять, какой инфракрасный обогреватель лучше приобрести, нужно узнать, какую площадь он должен будет обогревать. Учитывают, с какой целью обогреватель покупается: будет ли он самостоятельно обогревать помещение или только подогревать его в случае понижения температуры. Имеет значение качество теплоизоляции здания. Определяют, где будет установлен: на потолке, на стене или на полу.
Принцип работы
Применяемый в ИК-лампах принцип работы был изобретен самой природой. Все хорошо знают о том, что самый мощный источник инфракрасного излучения – это Солнце. Его лучи достигают поверхности Земли и расположенных на ней объектов, прогревая их. В результате этого они начинают отдавать тепло в воздух. Выходит, что от солнечных лучей нагревается не сам воздух, являющийся неплохим теплоизолятором, а элементы ландшафта и постройки, которые были созданы человечеством.
Аналогичным способом работают и инфракрасные лампы для дома. Инфракрасные лучи, мгновенно достигая каких-либо предметов, поглощаются ими, после чего превращаются в тепловую энергию. По этой причине, подставив руку под источник света, можно почувствовать внутри себя разливающееся тепло. Устройства такого типа прогревают помещения эффективнее многих аналогов и при этом не расходуют энергию впустую.
Чем ярче светится устройство, тем более коротковолновое излучение оно дает, и тем дальше распространяются ее лучи – благодаря этому можно отапливать помещения с большой площадью. Длинноволновые модели не такие яркие, но от них исходит более щадящее и мягкое тепло. Излучение от таких ламп не оказывает губительного влияния на живые организмы, включая человека – при условии разумного применения. Некоторые типы устройств используются в физиотерапевтических целях для лечения разных заболеваний.
Подведем итоги
Обзор инфракрасных обогревателей показывает, что большинство из них отлично справляются с обогревом помещений. Есть даже такие, которые эффективно работают в полуоткрытых помещениях. Можно найти красивый прибор с современным дизайном или небольшой, легкий, но тоже эффективный вариант.
В помещении, где мало места, лучше установить потолочный обогреватель. Чтобы украсить помещение и обогреть его, помещают ИК прибор на стену. Чтобы обогреватель можно было быстро перенести, лучше использовать напольную модель.
