Какая схема подключения котла отопления лучше всего – последовательность обвязки

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

  • группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
  • расширительный бачок;
  • циркуляционный насос.

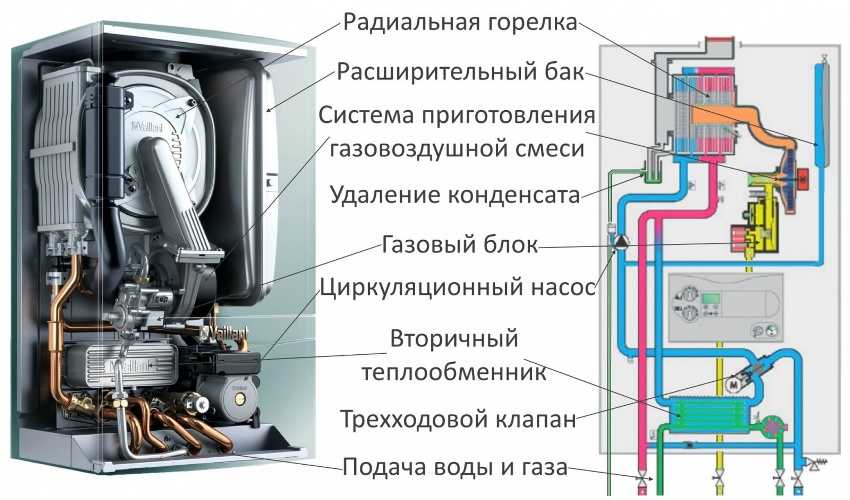

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

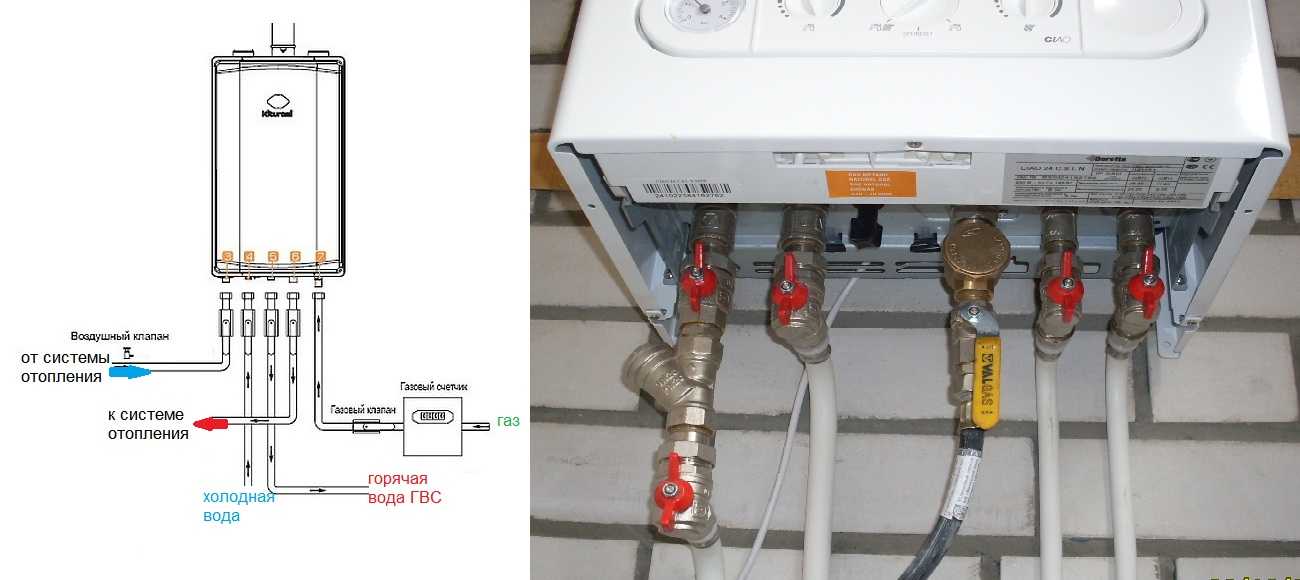

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

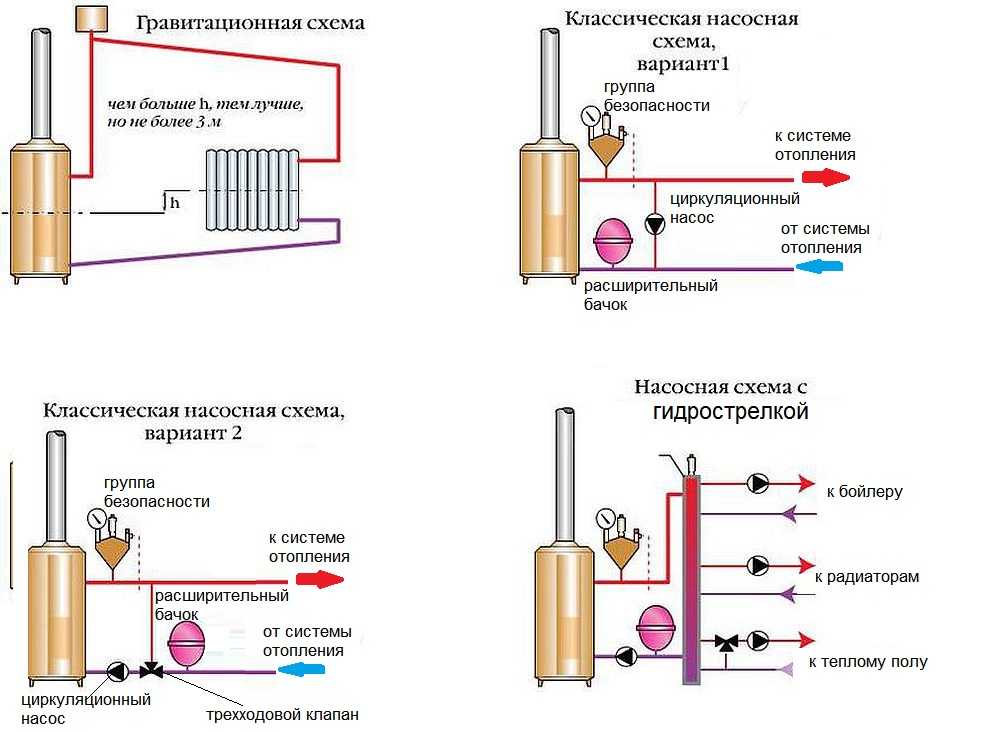

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

  • с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
  • с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

https://youtube.com/watch?v=yHYOANv89hs

Варианты обвязки

Существует 4 основных и самых распространённых способов:

  1. с циркуляцией естественной,
  2. с принудительной,
  3. коллекторная классическая,
  4. на первично-вторичных кольцах.

Обводка с естественной циркуляциейЧтобы такое отопление исправно работало, необходимо учесть некоторые советы:

  • труба должна быть большого внутреннего диаметра (от 32 мм),
  • котёл устанавливается ниже радиаторов,
  • наклон труб должен составлять не менее 5 мм по ходу теплоносителя,
  • минимальное количество поворотов труб, чтобы не препятствовать естественному ходу жидкости в магистрали.

Принудительная циркуляцияОднако есть 2 способа решить такую проблему:

  • установка обводного трубопровода (байпас), что даст возможность системе, переключаться на естественную циркуляцию;
  • устроить качественную аварийную схему, благодаря которой можно будет сбросить лишнее тепло;
  • установить систему автономного питания (бесперебойник).

Коллекторная разводкаЕсть ряд преимуществ, которые появляются благодаря этому способу:

  • Каждый элемент отопления контролируется отдельно с коллекторного ящика, что даёт возможность отключать любой, не нарушая работы всей магистрали.
  • По всей магистрали одинаковая температура.

Обвязка на первично-вторичных кольцахЕсть 2 вида подключенных к котлу контуров:

  • Смесительные. Здесь на температуру теплоносителя влияет то, насколько открыта заслонка.
  • Прямые. В таком случае, нагрев жидкости производится от горелки.

Также существуют 2 способа подключения контуров:

  • Двухходовое подключение, когда теплоноситель подаётся насосами.
  • В трёхходовом подключении, каждый контур имеет отдельный кран, и соединён с бойлером, в котором подогревается теплоноситель.

Есть 4 варианта такой схемы.

Холодная вода подаётся из водопровода.
Насос переключается на дополнительный источник питания (например, аккумулятор)

Используя такой вариант, важно не забывать следить за подзарядкой этого источника.
Монтаж дополнительного контура с естественной циркуляцией. Этот небольшой контур отводит тепло после отключения насоса.
Одновременное использование двух контуров

Когда прекращает работать ветка, зависимая от электроэнергии, контур с естественной циркуляцией продолжает обогревать помещение.

Когда прекращает работать ветка, зависимая от электроэнергии, контур с естественной циркуляцией продолжает обогревать помещение.

Типовой монтаж системы

Управление процессом горения в обогревателях, работающих на дровах, составляет некоторую сложность, что приводит к большой инерционности работы системы отопления. Это доставляет некоторое неудобство во время эксплуатации. Кроме того, нарушается безопасность обслуживания.

Стандартная обвязка котла на твердом топливе делает его производительность зависимой от температуры теплоносителя. Чтобы работа отопления была более эффективной, температура циркулирующей жидкости должна находиться в диапазоне 60-65°C.

Как сделать обвязку твердотопливного котла:

В этом случае и воздух в помещении чересчур нагреется, что создаст некоторый дискомфорт. Кроме того, на эффективность работы обогревателя влияют дополнительные факторы:

  • тип отопительной системы;
  • количество контуров;
  • численность потребителей тепловой энергии и т.д.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

  • ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
  • затем вода поступает по трубам в радиаторы;
  • обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

  • увеличивается время прогрева помещения;
  • больший объём контура, что делает заполнение его антифризом дороже;
  • более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

  • ГВС;
  • низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Рециркуляция

В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.

Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.

Простейшие схемы подключения

Самая простая схема подключения газового котла предусматривает прямое подсоединение котла к отопительной системе. То есть к патрубкам котла сразу подключают подающую и обратную линии теплосети. Конечно, при этом соблюдают вышеописанные нюансы.

Согласно требованиям такая схема целесообразна для простых отопительных систем. Как правило, они есть в квартирах и небольших домах. Кроме этого она возможна только тогда, когда применяется котел, оснащенный расширительным бачком, группой безопасности и циркуляционным насосом.

Если же отопительная система в доме является сложной, то есть включает высоко- и низкотемпературные элементы (первыми являются радиаторы, вторые представлены теплым полом, полотенцесушителем), то для «согласованности» движения теплоносителя в доме схему нужно дополнять гидравлическим разделителем. Он позволит сгладить влияние одних контуров на другие.

Одним из требований создания такой схемы в доме является установка отдельного циркуляционного насоса на каждый контур отопительной системы. То есть в теплый пол включают свой насос, в разводку труб и радиаторов – свой.

Гравитационная открытая система

Открытая гравитационная система отопления.

Элементы

В гравитационной открытой системе обвязка пеллетного котла отопления или другого твердотопливного источника тепла включает:

  • Разгонный коллектор. В сущности, это всего лишь короткий вертикальный участок розлива сразу после котла;
  • Открытый расширительный бак. Как правило, его объем берется примерно равным 10% объема теплоносителя в контуре.

Кроме того, на входе и на выходе из котла ставятся отсекающие краны. Они позволяют отключить теплообменник для ремонта или обслуживания, не сбрасывая весь объем теплоносителя.

Отсекающие краны на входе и выходе электрокотла.

Схема

Она предельно проста: расширительный бачок монтируется в верхней точке розлива после разгонного коллектора. Опционально он снабжается краном для заполнения контура водой. В нижней точке системы устанавливается кран для полного слива теплоносителя: он будет полезен, если в холода дом остается без отопления.

Котел устанавливается в нижней точке контура (обычно в подвале или приямке). Перепад высоты между его теплообменником и радиаторами, собственно, и обеспечивает стабильную циркуляцию: благодаря этому перепаду остывшая вода продолжает движение самотеком.

Гидравлический напор в системе равен высоте Н.

Как сделать своими руками

Для изготовления самодельного котла с трубчатым электро нагревателем необходимо приобрести его основной элемент-ТЭН, продающийся в магазинах запчастей для бройлеров. Затем подбирается подходящий для свободного размещения нагревательного элемента кусок трубы. У нижнего и верхнего концов сбоку привариваются патрубки для входа и выхода теплоносителя. Один торец наглухо заваривается, к другому приваривается металлическая пластина с расположенной по центру гайкой. В гайку вкручивается ТЭН — и котел готов! Нагревательный элемент через заземленную розетку подключается к электрической сети, через патрубки котел присоединяется к трубопроводной системе отопления.

Важно! Нельзя включать ТЭНовый котел при отсутствии в нем теплоносителя, это приводит к немедленному перегоранию нагревательных стоит учесть

Корпусом индукционного котла служит полуметровый кусок полипропиленовой трубы. Ее торцы закрываются сеткой, внутрь засыпается рубленая металлическая проволока, нагревающаяся вихревыми токами. На внешнюю поверхность трубы наматывается девяносто витков провода. Выводы изготовленной таким образом катушки подключаются к инвертору от сварочного аппарата. Остается установить штуцеры для монтажа в трубопроводную сеть – и работа сделана!

Справка. Индукционные котлы эффективны в работе, так как теплоноситель циркулирует по трубе, являющейся нагревательным элементом. Воздействие вихревых токов препятствует образованию накипи на ее стенках. Для изготовления электродного котла один конец трубы подходящего диаметра закрывается наглухо, в другой устанавливается заглушка с электродами. Сбоку около торцов привариваются штуцеры для подсоединения к трубопроводной системе отопления. Электроды подключаются к сети и прогревают рабочую жидкость.

Тэновый электрокотел для отопления дома своими руками

Тэновый электрокотел для отопления своими руками можно сделать из резервуара любой формы. В таком агрегате воду подогревают тэны. Их нужно будет купить в том количестве, которое необходимо именно в вашей ситуации. Как рассчитать мощность электрокотла мы уже рассказывали. Обычно ставят два или три тэна. Стоимость одного тэна 10 долларов. Они уже оснащены термоголовкой с наружной резьбой, которой они будут вкручиваться в корпус резервуара.

Схема тэнового электрокотла, изготовленного своими руками.

Рассмотрим, как сделать самодельный электрический котел отопления на тэнах из трубы. Для этого потребуется:

  • стальная труба диаметром 150 мм;
  • две круглые пластины диаметром 150 мм;
  • три патрубка диаметром не меньшим, чем сечение труб контура (от 25 мм);
  • тэны;
  • гайки;
  • автоматический воздухоотводчик;
  • шаровой кран.

Чтобы сделать электрический котел отопления для дома своими руками нужно правильно подобрать размеры. Длина трубы, которая будет корпусом нашего нагревателя, должна превышать длину тэнов с хорошим запасом. Торцы с двух сторон завариваются заглушками. В боковую часть ввариваются патрубки в количестве двух штук для подачи и обратки теплоносителя. Теперь нужно решить, как тэны будут располагаться после подключения электрического котла. Естественно, что они будут находиться в вертикальном положении, вопрос только в том, с какой стороны они будут вкручиваться. Вариантов два:

  • снизу;
  • сверху.

Если тэны будут вкручиваться снизу, то в процессе эксплуатации чтобы заменить перегоревший нагревательный элемент придется спускать воду с котла, а потом, соответственно, заливать жидкость в систему отопления. Зато такое расположение гарантирует, что тэны будут полностью погружены в теплоноситель. Такие самодельные электрокотлы для отопления частного дома более надежные. Как известно, если часть нагревательного элемента не будет в воде, то вольфрамовая спираль перегорит.

Если разместить тэны в самодельном электрокотле для отопления дома таким образом, чтобы они вкручивались сверху, то после замены перегоревшего нагревательного элемента не нужно будет добавлять воду в систему. Но такое расположение имеет свой недостаток, так как в верхней части котла будет скапливаться воздух.

Из-за образовавшихся воздушных карманов тэны будут перегреваться и перегорать. Поэтому для вывода воздуха наружу в верхней части дополнительно нужно установить автоматический воздухоотводчик. В таком случае проблема воздуха будет решена.

Выбирайте сами, как вам удобнее изготовить котлы электрические отопительные своими руками, правильные оба варианта. Чтобы тэны можно было вкрутить в корпус, нужно вырезать отверстия нужного диаметра и на них наварить гайки. Внутренняя резьба гаек должна подходить к наружной резьбе тэнов. Дополнительно в нижнем торце вваривается патрубок для слива теплоносителя. После этого на всех трех патрубках (подача, обратка, слив) нарезается резьба. На патрубок слива накручивается шаровой кран.

Вот и все, изготовление самодельного котла закончено. Остается только установить его на контур отопления и подключить в сеть. Перед тем как сделать отопление с электрокотлом нужно учитывать, какое напряжение в сети вашего дома (220 или 380 вольт). От этого зависит схема соединения тэнов. Также нужно решить вопрос с блоком управления котла. Минимум что потребуется – это термостаты, которые будут снимать температуру теплоносителя. Исходя из данных термостата, блок управления будет включать или выключать котел. При желании можно добавлять те или иные опции, в зависимости от ситуации. Как сделать тэновый электрокотел отопления своими руками, видео:

Вопрос, о том можно ли трубы отопления прятать в стену беспокоит многих. И не зря.

Есть очень много способов как задекорировать отопительные трубы, .

Где установить электрокотел?

Выбор места расположения электрокотла довольно велик. Их вполне можно монтировать в жилой зоне, например, коридоре, прихожей или на кухне

Стоит обратить внимание на то, что может потребоваться замена электропроводки, а также возникнет необходимость заземления

Как установить электрокотел на стену

Чтобы провести монтаж электрокотла на стену, нужно:

  1. Удалить со стены загрязнения
  2. Приготовить все инструменты, необходимые для закрепления: навесная монтажная пластина, дюбели и винты. Обычно перечисленные выше инструменты идут в наборе с самим котлом.
  3. Сделать на стене разметку в соответствии с крепежной планкой.

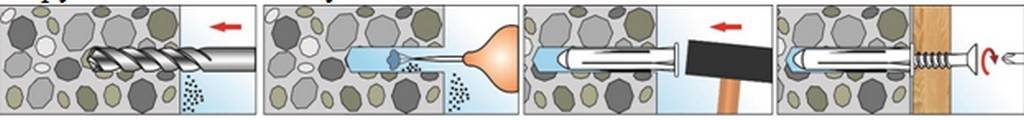

  4. Просверлить отверстия нужного диаметра (обычно Ø 10 мм), вставить дюбели в отверстия.
  5. На специальные крючки повесить котел.Убедиться, что винты закручены достаточно туго.

Грамотное вкручивание винтов для крепления котла

Обвязка электрокотла

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

  • В первую очередь на особые крепежные элементы крепится гидроколлектор и расширительный бак.
  • Затем прокладываются разводка труб, на которые предварительно должен быть установлен циркуляционный насос.

Заземление электрического котла

Электрические котлы имеют большую мощность, поэтому требуют качественного заземления, которое требует точного соблюдения всех правил. В корпус котла вставляется провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже выполнено, или напрямую до вкопанных в землю электродов, в том случае, если заземления в частном доме пока нет.

Наружная часть защиты должна располагаться на таком участке, где исключена вероятность появления человека или животного в момент пробоя электросети, но желательно не дальше полутора метров от фундамента жилища.

Процесс заземления

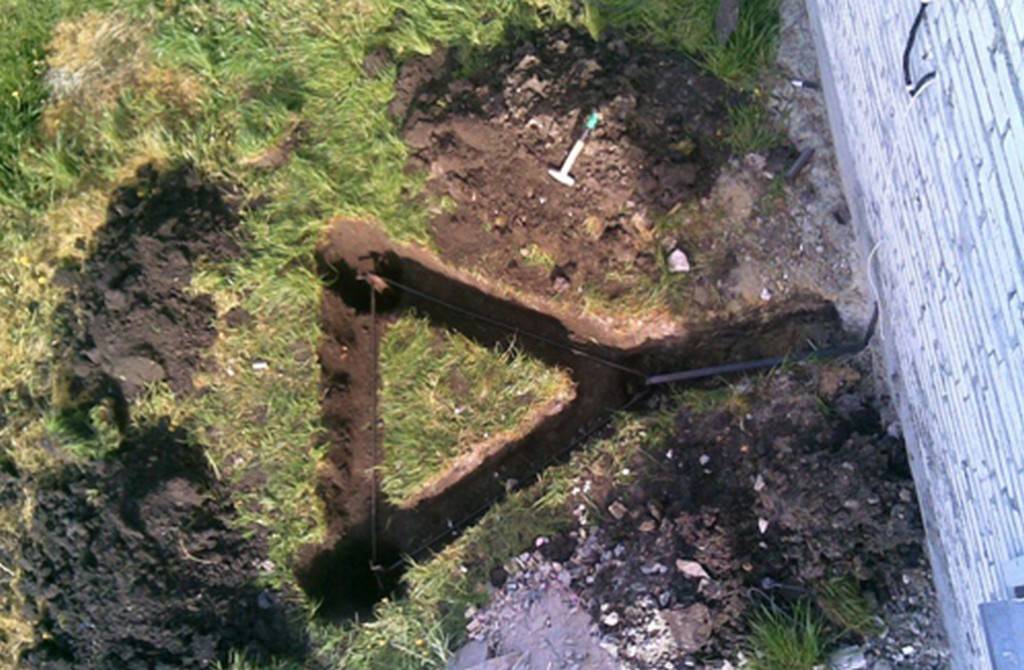

При помощи лопаты необходимо выкопать траншеи в форме треугольника и подвод к нему глубиной 0,5-0,7 м. Примерная длина сторон треугольника – 1,2 м:

Земельные работы для заземления

  • Для начала нужно вбить в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Предварительно их нужно заострить в форме клина. Сделать это можно с помощью болгарки.Клинья должны немного выступать из почвы, чтобы в дальнейшем была возможность приварить к ним горизонтальные заземляющие пластины.
  • С помощью сварки прикрепить к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  • Из нержавеющей стали необходимо изготовить полоску размером 4*4 мм. Ее необходимо приварить к вершине треугольника и провести ее по траншее к фундаменту дома.
  • Соединить заземляющий провод,исходящий от распределительного щита,с корпусом электрокотла при помощи болтов.
  • Засыпать получившуюся конструкцию землей.

Процесс монтажа

Способ установки электрокотла зависит от выбора модели настенного или напольного типа. Последний вариант прибора подразумевает его установку на специальную подставку, идущую в комплекте.

Для настенного котла нужно подготовить крепления на стеновой поверхности. Для этого понадобится дрель и дюбели с саморезами. Сначала на стене выполняем разметку. Потом по разметке высверливаем отверстия и вбиваем дюбели. Крепления котла крепим саморезами.

Подключение к электросети

Перед тем как выполнить подключение электрокотла к системе отопления, к агрегату нужно провести электропроводку. Поскольку прибор с большой мощностью нельзя подключать от розетки, к нему прокладывают отдельную линию. Лучше выбрать скрытую прокладку кабеля, чтобы защитить линию от механических повреждений и не портить интерьер помещения.

Нагревательное оборудование мощностью не более 7 кВт можно подключать к однофазной сети, которая обычно используется в постройках старых времен. К обычной розетке можно подключать только электронагреватели мощностью не больше 3,5 кВт. К таким приборам не нужно тянуть отдельную линию от распределительной коробки.

Монтаж защитных устройств

После подсоединения нагревательного устройства к линии электропитания на щитке нужно установить устройство защитного отключения и автомат. Они защитят прибор от короткого замыкания, возникающего в результате превышения нагрузки на сеть. УЗО защищает от токов утечки.

Кроме этого, не лишним будет установить стабилизатор напряжения, поскольку даже незначительные колебания напряжения могут испортить электрический нагреватель. Обязательно выполняется заземление электрокотла. При этом заземляющий провод прокладывается от корпуса агрегата к шине.

Пробный запуск

Перед первым запуском проверяется герметичность всех соединений. Не должно быть оголенных проводов и пережатой проводки. Также проверяем места установки кранов, соединительных муфт и фитингов.

После этого заполняем систему теплоносителем и производим запуск котла. Выполняем настройку системы

Для этого обращаем внимание на давление в контуре и датчики температуры

Важно, чтобы показатели этих приборов соответствовали номинальным значениям, указанным в инструкции к электрокотлу

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
