Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Критерии выбора

При выборе устройства кавитации учитывают следующие моменты:

Важно подобрать конструкцию в соответствии с условиями эксплуатации. Следует учесть масштабы отапливаемого пространства, возможности теплоизоляции помещений, климатические особенности местности в межсезонье и зимой.
Стоит решить вопросы комплектации при приобретении стандартного оборудования

В этом случае, желательно, чтобы изделие было укомплектовано датчиками защиты и приборами контроля тепла. Оптимальный вариант – приобретение техники с автоматическим блоком контроля и управления, также стоит заказать .
В случае приобретения оборудования по отдельным элементам, необходимо четко знать все особенности каждого компонента системы.

Если планируется самостоятельное изготовление, важно тщательно изучить схемы и вооружиться рекомендациями специалистов, далее приступают к выбору модели

Испытание теплогенератора

После того как установка подключена можно приступать к испытаниям. Запускаем электродвигатель насоса и, наблюдая показания манометров, устанавливаем необходимый перепад давления. Для этого в контуре предусмотрен вентиль, находящийся между входным и выходным патрубками. Поворачивая рукоятку вентиля, устанавливаем давление в трубопроводе после сопла в диапазоне 1,2…1,5 атм. В участке контура между входом сопла и выходом насоса оптимальным давлением будет диапазон 8…12 атм.

Насос смог нам обеспечить давление на входе в сопло 9,3 атм. Установив давление на выходе из сопла 1,2 атм, пустили воду по кругу (закрыли выходной вентиль) и засекли время. При движении воды по контуру мы зафиксировали рост температуры примерно 4°С в минуту. Таким образом через 10 минут мы уже нагрели воду с 21°С до 60°С. Объем контура с установленным насосом составил почти 15 л Потребляемую электроэнергию вычислили, измерив ток. Исходя из этих данных, мы можем вычислить коэффициент преобразования энергии.

КПЭ = (С*m*(Tк-Tн))/(3600000*(Qк-Qн));

Где,

  • С – удельная теплоемкость воды, 4200 Дж/(кг*К);
  • m – масса нагреваемой воды, кг;
  • Tн – температура воды начальная, 294° К;
  • Tк – температура воды конечная, 333° К;
  • Qн – показания электросчетчика начальные, 0 кВт*ч;
  • Qк – показания электросчетчика конечные, 0,5 кВт*ч.

Подставим данные в формулу и получим:

КПЭ = (4200*15*(333-294))/(3600000*(0,5-0)) = 1,365

Это значит, что потребляя 5 кВт*ч электроэнергии наш теплогенератор производит в 1,365 раз больше тепловой, а именно 6,825 кВт*ч. Таким образом мы можем смело утверждать о состоятельности данной идеи. В этой формуле не учитывается КПД двигателя, а значит, реальный коэффициент трансформации будет еще выше.

При расчете необходимой для обогрева нашего дома тепловой мощности исходим из общепринятой упрощенной формулы. Согласно этой формуле при стандартной высоте потолка (до 3 м), для нашего региона необходимо 1 кВт тепловой мощности на каждые 10 м2.Таким образом, для нашего дома площадью 10х10=100 м2 потребуется 10 кВт тепловой мощности. Т.е. одного теплогенератора мощностью 5,5 кВт для обогрева этого дома не хватает, но это только на первый взгляд. Если вы еще не забыли, то для обогрева помещения мы собираемся использовать систему «теплый пол», которая дает экономию до 30% затрачиваемой энергии. Из этого следует, что вырабатываемых теплогенератором 6,8 кВт тепловой энергии как раз должно хватить для обогрева дома. К тому же последующее подключение теплового насоса и гелиоколлектора позволит нам еще уменьшить затраты энергии.

Что такое кавитация

Кавитация – это негативное явление, которое возникает из-за перепада давления в жидкости. Когда давление воды понижается до значения давления насыщенного пара – это приводит к вскипанию. Это когда жидкость частично переходит в состояние пара, то есть образуются пузырьки. Когда давление повышается до уровня выше значения насыщенного пара – пузырьки лопаются. В результате всхлопывания возникают локальные волны давления до 7 тыс. бар. Эти волны давления и называются кавитацией.

Это касается и технологии утепления крыши изнутри минватой. Но кроме пароизоляции еще используется гидробарьер.

  • эрозия металлов;
  • питтинговая коррозия;
  • появление вибраций.

Изобретатели кавитационного генератора уверяют, им удалось извлечь из негативного явления пользу.

Сделать своими руками?

Вы можете купить готовый кавитационный теплогенератор, но сделать это устройство своими руками по чертежам вряд ли получиться. В лучшем случае выйдет шумная машина, в которой кавитации не будет. Кроме этого, перед тем как что-то сделать, нужно задать себе вопрос: «Зачем?». Есть масса способов обогреть дом:

  • газовые, твердотопливные, электрические котлы в тандеме с водяными системами отопления;
  • электрические обогреватели;
  • системы ПЛЭН;
  • теплые инфракрасные полы;
  • кондиционер;
  • тепловые насосы или гелиосистемы – если хочется экзотики.

Не верьте тем, кто говорит, что сделать кавитационные теплогенераторы своими руками легко и просто, потратив две копейки. Это не так. Вы потратите только свое время и не получите взамен ничего, кроме разочарования.

По сравнению со скатной крышей, утепление чердачного перекрытия минватой является более простым процессом.

Вот на видео ниже пример того, как народный умелец сделать данный прибор. Как думаете, можно им обогреть хоть что-нибудь?

Повышаем производительность

Насос теряет тепловую энергию, что является главным недостатком вихревого генератора (по крайней мере, в описанном своем варианте). Поэтому насос лучше окунуть в специальную водяную рубашку, дабы исходящее от него тепло также приносило пользу.

Диаметр этой рубашки должен быть несколько больше, чем у насоса. Можем использовать для этого по традиции обрезок трубы, а можно из листовой стали сделать параллелепипед. Его габариты должны быть такими, чтобы все элементы генератора свободно в него помещались, а толщина – чтобы выдерживал рабочее давление системы.

Помимо того, снизить теплопотери можно установкой специального жестяного кожуха вокруг устройства. Изолятором может стать любой такого рода материал, который способен выдерживать рабочую температуру.

  1. Собираем следующую конструкцию: теплогенератор, насос и соединяющий патрубок.
  2. Измеряем, каковы их габариты, и подбираем трубу нужного диаметра – так, чтобы все детали легко в ней поместились.
  3. Изготавливаем крышки для обеих сторон.
  4. Далее заботимся о том, чтобы детали внутри трубы были жестко закреплены, а также о том, чтоб насос сумел прокачивать сквозь себя теплоноситель.
  5. Просверливаем выходное отверстие, крепим на него патрубок.

Обратите внимание! Необходимо поместить насос максимально близко к данному отверстию!

На втором конце трубы мы привариваем фланец, посредством которого будет закреплена крышка на прокладке-уплотнителе. Можно оборудовать внутри корпуса каркас, чтобы было проще устанавливать все элементы. Собираем устройство, проверяем, насколько прочны крепления, проверяем герметичность, вставляем в корпус и закрываем.

Затем подключаем вихревой теплогенератор ко всем потребителям, проверяем его еще раз на предмет герметичности. Если ничего не течет, то можно активировать насос. При открытии/закрытии крана на входе регулируем температуру.

Возможно вас так же заинтересует статья о том как сделать солнечный коллектор своими руками

Процесс испытания теплогенератора

Насосное оборудование запитывается от электрической сети, а радиаторные батареи стандартно подключаются к отопительной системе.

Испытывать работоспособность теплового генератора можно после того, как будет полностью установлено оборудование, а также проведен визуальный осмотр всех узлов и соединений.

При включении в электросеть двигатель приступает к работе, а манометр давления обязательно устанавливается в диапазоне 8-12 атмосфер.

Затем необходимо спустить воду и понаблюдать за параметрами температуры.

Как показывает практика, оптимальным является прогрев теплоносителя в системе отопления примерно на 3-5оС за одну минуту. Примерно за десять минут эффективный прогрев воды достигает показателей в 60оС.

Ветрогенератор превращает кинетическую энергию ветра в электрическую. Как сделать ветрогенератор своими руками и в чем его преимущества тема нашей статьи.

Принцип работы дровяного газогенератора и советы по сборке своими руками вы найдете в данном материале.

Самодельные теплогенераторы

Тем не менее, как демонстрация интересного физического процесса, сделанный своими руками теплогенератор имеет право на жизнь.

Наиболее проста в изготовлении “вихревая трубка”, или статический теплогенератор.

Конструктивно наше сопло Лаваля будет выглядеть как металлический патрубок с трубной резьбой на концах, позволяющей при помощи резьбовых муфт соединить его с трубопроводом. Для изготовления патрубка понадобится токарный станок.

  • Сама форма сопла, точнее, его выходной части, может отличаться по исполнению. Вариант “а” наиболее прост в изготовлении, а его характеристики можно варьировать изменением угла выходного конуса в пределах 12-30 градусов. Однако такой тип сопла обеспечивает минимальное сопротивление потоку жидкости, а, следовательно, и наименьшую кавитацию в потоке.
  • Вариант “б” более сложен в изготовлении, но за счет максимального перепада давления на выходе сопла создаст и наибольшую турбулентность потока. Условия для возникновения кавитации в этом случае являются оптимальными.
  • Вариант “в” – компромиссный по сложности изготовления и эффективности, поэтому стоит остановиться на нем.

Изготовив сопло, можно собрать экспериментальный контур, состоящий из электрического насоса, соединительных патрубков, непосредственно сопла и термометра, который мы используем для определения эффективности устройства. Для уменьшения влияния рассеивания тепла в окружающую среду патрубки лучше всего сделать короткими и замотать их теплоизоляционным материалом. Заполнив контур устройства водой и запомнив ее количество, включим насос ровно на час, чтобы по электросчетчику определить количество израсходованной электроэнергии.

Тепловую мощность самодельного теплогенератора можно определить по следующей формуле, известной по школьному курсу физики:

E=cm(T2-T1)

Где с – это удельная теплоемкость воды (4200 Дж/(кг*К)), m – ее масса, T2 – температура воды в конце работы насоса, Т1 – температура в начале. Полученную энергию, измеренную в джоулях. Сравнить ее с израсходованной электроэнергией можно, учитывая соотношение в 1000 Дж на 0.000277 киловатт-часов энергии. Иначе говоря, при стопроцентном КПД устройство, израсходовавшее 1 киловатт-час энергии, не сможет создать тепловой энергии больше 3600 килоджоулей.

ПРИМЕР: Наше устройство нагрело за час 1 литр воды с 10 до 60 градусов. Получаем тепловую энергию в 210 килоджоулей.

Посмотрите, что сообщают о таких устройствах производители

Установка насоса вихревого генератора теплоты и сооружение корпуса

Кожух данного устройства изготавливается в виде цилиндра, который должен закрываться со сторон каждой основы. На каждом боку расположены сквозные отверстия. Используя их, можно подключить вихревой теплогенератор своими руками к системе обогрева дома. Основная особенность такого изделия заключается с том, что внутри кожуха, возле входного отверстия устанавливается жиклер. Данное приспособления должно подбираться индивидуально для каждого отдельно взятого случая.

Схема вихревого двигателя.

Процесс производства включает в себя следующие пункты:

  • отрезание трубы необходимого размера (около 50-60 см);
  • нарезка резьбы;
  • изготовление пары колец из трубы того же диаметра с длиной примерно 50 мм;
  • приваривание крышек к местам, где не нарезалась резьба;
  • вырезание двух отверстий в центре каждой крышки (одно для подключения патрубка, второе – для жиклера);
  • сверление фаски рядом с жиклером для получения форсунки.

Установка насоса вихревого двигателя проводится после подбора агрегата необходимой мощности. При покупке стоит придерживаться двух правил. Первое – устройство должно быть центробежным. Второе – выбор будет целесообразным лишь в случае, когда устройство будет оптимально функционировать в паре с установленным электродвигателем.

Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

  • Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
  • Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
  • Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

Роторный теплогенератор

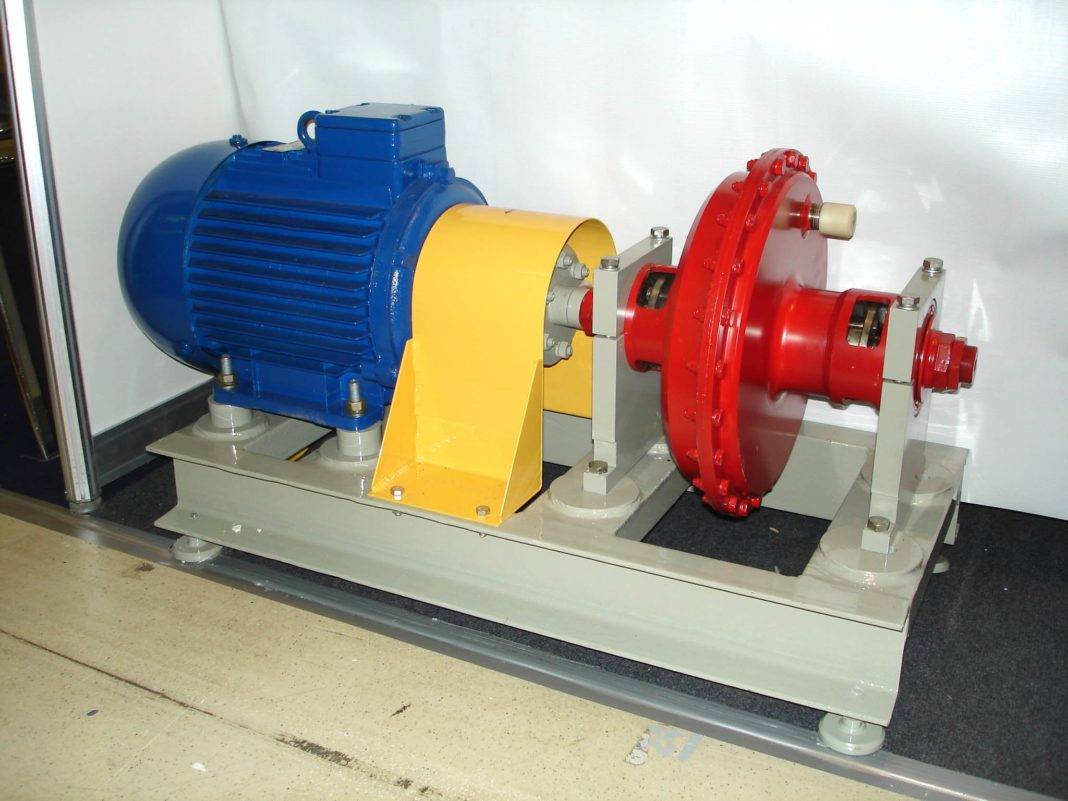

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.

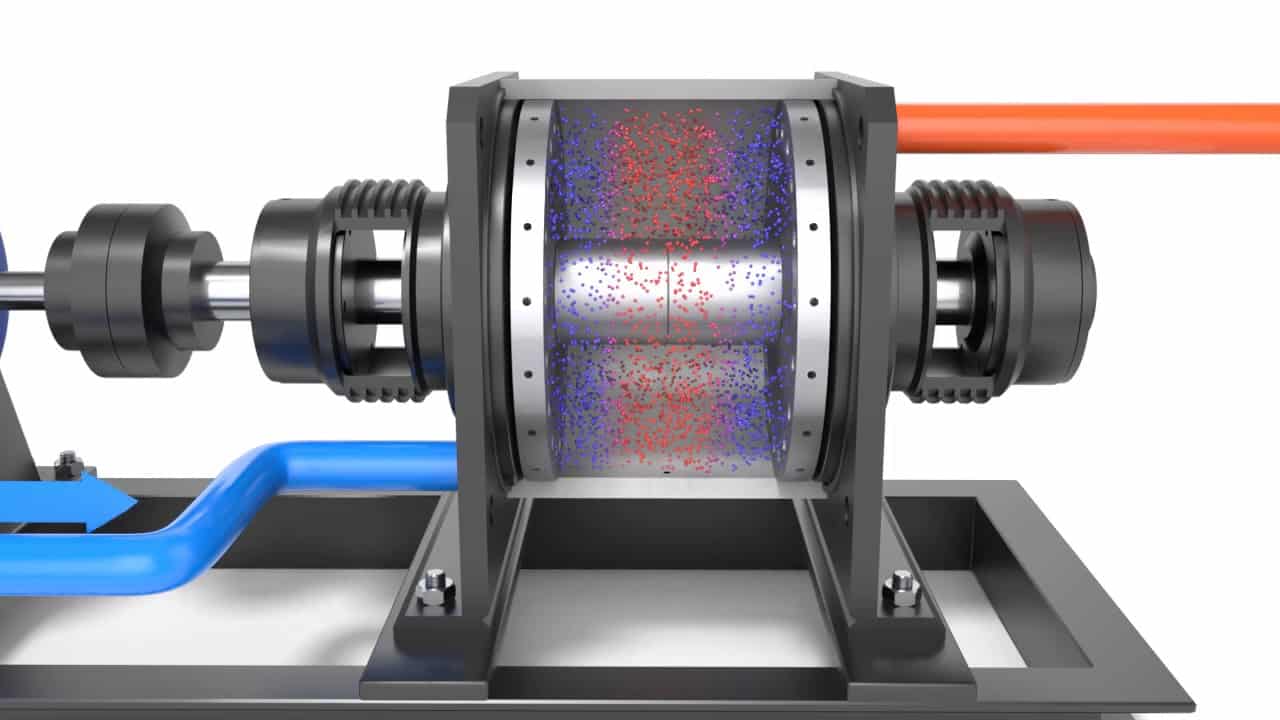

Рис. 3: конструкция генератора роторного типа

Количество углублений и их геометрические параметры определяются в зависимости от модели вихревого теплогенератора. Для оптимальных параметров нагрева расстояние между ротором и статором составляет порядка 1,5мм. Данная конструкция является не единственной в своем роде, за долгую историю модернизаций и улучшений рабочий элемент роторного типа претерпел массу преобразований.

Одной первых эффективных моделей кавитационных преобразователей был генератор Григгса, в котором использовался дисковый ротор с несквозными отверстиями на поверхности. Один из современных аналогов дисковых кавитационных теплогенераторов приведен на рисунке 4 ниже:


Рис. 4: дисковый теплогенератор

Несмотря на простоту конструкции, агрегаты роторного типа достаточно сложные в применении, так как требуют точной калибровки, надежных уплотнений и соблюдения геометрических параметров в процессе работы, что обуславливает трудности их эксплуатации. Такие кавитационные теплогенераторы характеризуются достаточно низким сроком службы – 2 — 4 года из-за кавитационной эрозии корпуса и деталей. Помимо этого они создают достаточно большую шумовую нагрузку при работе вращающегося элемента. К преимуществам такой модели относится высокая продуктивность – на 25% выше, чем у классических нагревателей.

Трубчатые

Статический теплогенератор не имеет вращающихся элементов. Нагревательный процесс в них происходит за счет движения воды по трубам, сужающимся по длине или за счет установки сопел Лаваля. Подача воды на рабочий орган осуществляется гидродинамическим насосом, который создает механическое усилие жидкости в сужающемся пространстве, а при ее переходе в более широкую полость возникают кавитационные завихрения.

В отличии от предыдущей модели трубчатое отопительное оборудование не производит большого шума и не изнашивается так быстро. При установке и эксплуатации не нужно заботиться о точной балансировке, а при разрушении нагревательных элементов их замена и ремонт обойдутся куда дешевле, чем у роторных моделей. К недостаткам трубчатых теплогенераторов относят значительно меньшую производительность и громоздкие габариты.

Ультразвуковые

Данный тип устройства имеет камеру-резонатор, настроенную на определенную частоту звуковых колебаний. На ее входе устанавливается кварцевая пластина, которая производит колебания при подаче электрических сигналов. Вибрация пластины создает волновой эффект внутри жидкости, который достигая стенок камеры-резонатора и отражается. При возвратном движении волны встречаются с прямыми колебаниями и создают гидродинамическую кавитацию.

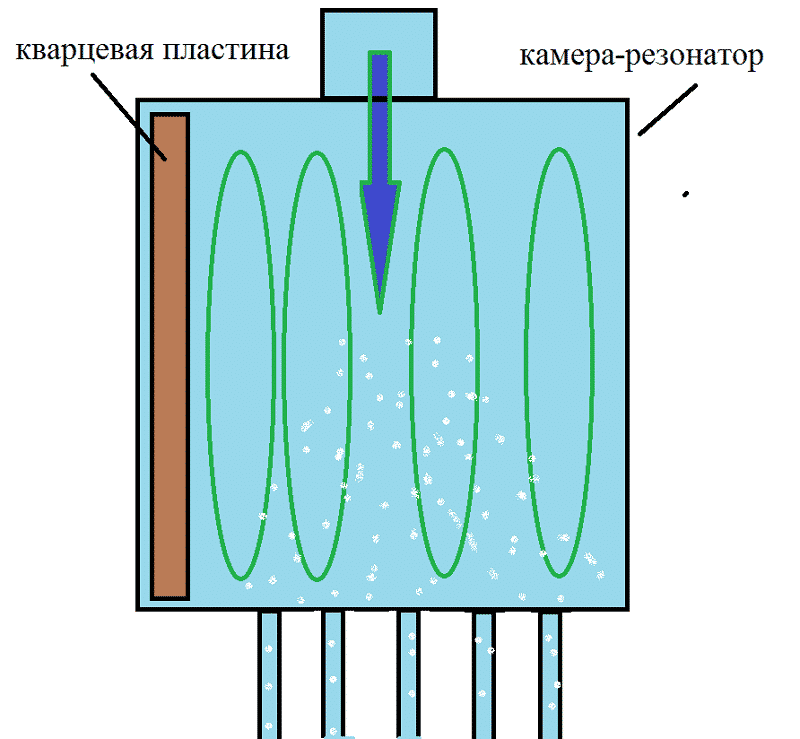

Рис. 5: принцип работы ультразвукового теплогенератора

Далее пузырьки уносятся водным потоком по узким входным патрубкам тепловой установки. При переходе в широкую область пузырьки разрушаются, выделяя тепловую энергию. Ультразвуковые кавитационные генераторы также обладают хорошими эксплуатационными показателями, так как не имеют вращающихся элементов.

Как изготовить кавитационные теплогенераторы своими руками?

Оборудование представляет собой простое устройство, что позволяет при необходимости самостоятельно изготовить конструкцию.

Необходимые инструменты и материалы:

  • манометры – для контроля давления на входе/выходе;
  • термометры – для измерения температуры рабочей жидкости при входе/выходе;
  • гильзы под термометры.

Также нужны патрубки с кранами – входные и для выхода.

Особенности выбора насоса

Параметры насоса должны соответствовать специфическим требованиям. Так, нужен агрегат с возможностью работы с высокотемпературными субстанциями. Также учитывается способность прибора создавать необходимое рабочее давление – при входе жидкости достаточно давления в 4 атмосферы, для увеличения скорости нагрева требуется показатель до 12 атмосфер.

Изготовление кавитационной камеры

В самодельных приборах кавитации чаще всего предусматривается вариант в виде сопла Лаваля. Выбирая размер сечения проходного канала, стоит учитывать, что требуется обеспечение максимального перепада давления рабочей субстанции. Для этого подбирают модель наименьшего диаметра, в результате получается достаточно активный процесс кавитации. Приемлемым считается d9-16 мм, при меньшем сечении уменьшается интенсивность водного потока, что приводит к смешиванию жидкости с холодными массами. Применение сопла с маленьким отверстием также чревато следующими последствиями:

  • увеличивается число воздушных пузырьков. В результате наблюдается усиление шума при работе оборудования;
  • есть риск образования пузырьков уже в камере насоса, что может стать причиной его быстрого выхода из строя.

В зависимости от параметров установки выбирают сопла цилиндрической формы, закругленного или конусного профиля. Главное – необходимо обеспечить образование вихревого процесса уже на начальном этапе входа рабочей субстанции в сопло.

Особенности изготовления водяного контура

При самостоятельном конструировании прибора предварительно выполняют схему: определяют протяженность контура, уточняют особенности модели и переносят все это мелом на пол.

Конструкция представляет собой изогнутую трубу, которая присоединяется к выходу камеры, далее рабочая среда снова подается на вход.Субстанцияв контур поступает по направлению против часовой стрелки. Контур снабжается двумя манометрами и парой гильз с термометрами. Модель дополняет вентиль для сбора воздуха. Для регулирования давления вентиль устанавливается между входом и выходом.

Испытание генератора

После установки оборудования и подключения радиаторов к системе отопления насосное устройство включают в сеть и запускают двигатель. При исправной работе конструкции подается необходимое количество воды. Показание манометров давления жидкой среды регулируют при помощи вентиля, учитывая, что требуется разница в диапазоне 8-12 атмосфер. После пуска рабочей жидкости наблюдают параметры температуры: корректным считается нагревание 3-5°C/10 минут. С учетом, что система и насос запитаны 15 л воды, за небольшой отрезок времени нагрев достигнет 60°C. Это хороший результат для эффективной работы отопительного оборудования.

Отопительное оборудование кавитационного типа – экономичный прибор, который способен обогреть помещение за короткий промежуток времени. Производители предлагают различные модели устройства, при необходимости несложно изготовить конструкции самостоятельно с учетом особенностей обустраиваемой площади.

Гаситель вихрей

Да, мы сделаем приспособление с таким загадочным названием – гаситель вихрей. Он будет состоять из расположенных вдоль пластин, помещенный внутри обоих колец.

Посмотрим, что нам потребуется для работы.

  • Сварка.
  • Турбинка.
  • Лист стали.
  • Труба с толстыми стенками.

Труба должна быть меньшей, чем теплогенератор. Делаем из нее два кольца, примерно по 5 см каждое. Из листа вырезаем несколько полосок одного размера. Их длина должна составлять 1/4 длины корпуса устройства, а ширина такой, чтоб после сборки осталось свободное пространство внутри.

  1. Вставляем в тиски пластинку, навешиваем на одном ее конце металлические кольца и свариваем их с пластиной.
  2. Вынимаем пластину из зажима и поворачиваем другой стороной. Берем вторую пластину и помещаем ее в кольца таким образом, чтобы обе пластины размещались параллельно. Аналогичным образом закрепляем все оставшиеся пластины.
  3. Собираем вихревой генератор своими руками, а полученную конструкцию устанавливаем напротив сопла.

Отметим, что поле совершенствования устройства практически безгранично. К примеру, вместо указанных выше пластин мы можем применить проволоку из стали, скрутив ее предварительно в виде клубка. Кроме того, мы можем проделать дырки на пластинах различного размера. Конечно, обо всем этом нигде не упоминается, но кто сказал, что вы не можете использовать данные усовершенствования?

Источник

Преимущества и недостатки вихревых генераторов

В числе неоспоримых достоинств стоит отметить:

  • Экологическую безопасность;
  • Защищенность от взрывов и возгораний;
  • Возможность встраивания в уже имеющуюся систему оборудования;
  • Экономичность, низкую стоимость полученной тепловой энергии;
  • Работа без необходимости обустройства охлаждения;
  • Возможность эксплуатации в условиях отсутствия устройств дымоудаления и отведения вредных веществ;
  • Уровень КПД до 91-92%;
  • Защиту от образования накипи, что снижает риск порчи оборудования вследствие коррозии и разрушения элементов.

Ограничения по использованию вихревых генераторов могут быть связаны со следующими особенностями:

  • сравнительно высокий уровень производимого шума;
  • крупные размеры;
  • необходимость точной настройки кавитации;
  • затратный ремонт при выходе из строя одного из элементов конструкции.

Обзор популярных моделей

Не смотря на то, что пока еще процесс кавитации не совсем изучен, оборудование, работающее на его принципах, уже разрабатывается специалистами на многих предприятиях. Причем некоторые модели уже находятся в стадии подготовки к серийному выпуску. Они представляют собой электроустановки, которые используют для отопления и приготовления горячей воды.

Теплогенератор марки TC1

Но есть и уже выпускаемые модели. В качестве примера можно рассмотреть кавитационный теплогенератор TC1. Это современный и высокоэффективный прибор, с широким спектром действия. Он может использоваться для систем отопления, вентилирования, приготовления горячей воды.

Прибор укомплектован стандартным двигателем на 3000 об/мин, питающимся от сети в 380 В. Он устанавливается на одной раме с активатором, отвечающим за преобразование механической энергии в тепловую.

Кавитационные теплогенераторы производятся в некоторых из стран СНГ. Причем у различных производителей они имеют свои названия.

Модель ВТГ – 2,2

Наиболее известны на постсоветском пространстве следующие компании:

  • ЮСМАР (Молдова);
  • ЮрЛе и Ко (Беларусь);
  • Текмаш (Украина);
  • Гравитон (Россия).

Но все же купить такой прибор еще довольно сложно, поэтому и цены на них завышены. Например, у бытового кавитационного теплогенератора мощностью до 50 кВт цена составляет в среднем 50-55 тысяч рублей.

Если рассматривать вихревые модели, то они являются более простыми в конструктивном плане, однако и эффективность у такого оборудования несколько ниже. Сегодня на рынке продукцию такого класса предлагает всего несколько компаний. Среди них роторный гидроударный насос марки Радекс выпускает НПП Новые технологии.

Электрогидроударные и гидроударные модели Торнадо и Vektorplus производят в белорусской компании Юрле-К. Купить их можно в дилерских центрах и магазинах в странах СНГ.

Аналогичное оборудование выпускается и некоторыми российскими заводами. В их линейку входят в основном агрегаты небольшой мощности. Из них самой малой является ВТГ – 2,2. Она способна обогревать здание объемом не более 90 м³. Принцип его работы идентичен аналогичным приборам. На ротор двигателя теплогенератора установлен шнек, через него проходит поток жидкости. После нагрева она подается в трубопровод отопления. Стоимость этой модели не превышает 34 тысяч рублей.

К аппаратам со средними показателями мощности относятся кавитационные теплогенераторы ВТГ – 30. Эта модель рассчитана на дома объемом до 1400 м³. Однако с ней в комплекте необходимо приобретать шкаф управления. В этом случае процесс нагрева жидкости будет полностью автоматизирован. Но и стоит такой прибор около 150 тысяч рублей.

Смотрим видео немного о вихревых теплогенераторах:

Ижевские производители выпускают кавитационные вихревые теплогенераторы ИТПО. Они комплектуются двигателем и цилиндрической насадкой. Работая в режиме насоса, агрегат нагнетает жидкость. Затем происходит создание вихревого потока, остановка которого возможна при помощи тормозного устройства. Именно на этом этапе и осуществляется нагрев теплоносителя.

Если верить заявлениям производителя, то КПД для этой модели может достигать 150%. Возможно именно этот показатель и привлекает к еще новому оборудованию большую аудиторию потребителей, желающих кавитационный теплогенератор купить для отопления собственного дома.

Разновидности

Кавитационные устройства делятся на следующие виды:

  • роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса;
  • статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом;
  • трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями;
  • ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

Кавитационный теплогенератор вихревой

КПД ультразвукового оборудования невероятно высок.

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

  • присутствует значительный уровень шума;
  • КПД устройства не впечатляет;
  • непродолжительный срок службы;
  • показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

  • не требуется балансировка и точная подгонка деталей;
  • уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали;
  • продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

  • помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки;
  • при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор

Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
