Теплоизоляция для труб отопления – чем изолировать, какие материалы использовать

Требования к утеплителям для труб отопления

Теплоизолирующие материалы, размещаемые на горячих трубах, должны соответствовать следующим требованиям:

  • Иметь низкую тепловую проводимость – тем ниже ее значение, тем более эффективно оболочка удерживает тепло. Высокое сопротивление материала тепловым потерям помогает сэкономить финансовые средства на топливе для котлов.
  • Термостойкость к высоким температурам является основным из требований, предъявляемым к изолирующему покрытию, оно не должно плавится и разлагаться при нагреве объекта до температуры кипящей воды в 100 °С.
  • Водостойкость – главный критерий выбора термоизоляционного материала при размещении в грунтах, в этом случае применяют изолятор, не способный впитывать воду.
  • Биологическая стойкость важна при использовании термоизоляторов в любых условиях, утепляющий материал не должен быть средой для развития различного вида бактерий, микроорганизмов, плесени и представлять интерес для грызунов.
  • Химическая устойчивость также полезна изолирующим материалам при укладке под грунтом, содержащим широкий ряд химически активных компонентов.
  • Срок службы теплозащитных покрытий важен с точки зрения экономии финансовых средств – материал не придется менять слишком часто, неся дополнительные денежные расходы на закупку нового.
  • Физическая и механическая прочность является главным критерием для выбора трубного покрытия, эксплуатируемого в подземных условиях.
  • Экологическая чистота важна при использовании тепловых изоляторов внутри помещений, они не должны выделять вредных химических веществ как в обычных условиях, так и при эксплуатации на горячих трубах.

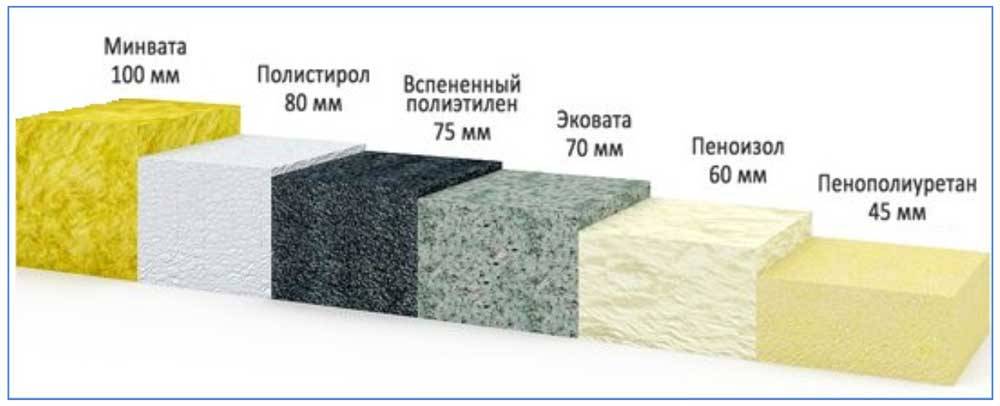

Термоизоляция трубопроводов отопления – сравнение теплопроводностей по толщине

Какая бывает теплоизоляция

Для коммуникаций, транспортирующих холодную жидкую среду, потребуется дополнительная теплозащита. Утеплитель для трубопроводов даже самого простейшего типа не даст образовываться на трубе конденсату: в результате она не будет ржаветь и промерзать. Кроме того, таким образом достигается некоторое противостояние разрушениям коммуникации при внутренних колебаниях давления. Это же касается и уменьшения шума, который возникает при перемещении внутренней среды.

Вспененная теплоизоляция

Закрытые легкие воздушные пузырьки обеспечивают отличную защиту. Этот материал продается, как удобные трубки или чехлы, способных охватить трубу любых размеров. Для изготовления вспененной теплоизоляции может применяться каучук, полиуретан или полистирол. Она легко монтируется на трубопроводные участки благодаря наличию готового продольного разреза

Если установка изоляции проводится своими силами, важно использовать для предварительной обработки торцов материала любой подходящий монтажный клей.

Минеральная вата и стекловолокно

  • Для изготовления стекловаты, в основе которой лежит стекловолокно, используется кварцевый песок. Во время использования этого материала нужно обязательно защитить руки и лицо от мельчайших режущих частиц. Этот теплоизоляционный материал для труб отопления лучше не применять. Несмотря на то, что во многих странах производство стеклоткани и стекловаты прекращено по причине их вредности для здоровья, у нас этот материал по- привычке еще продолжают применять. Это объясняется невысокой ценой утеплителя, а также тем, что он совершенно не интересен для вредных микроорганизмов и насекомых. Главное сверху подобную изоляцию покрыть защитным рубероидным или фольгированным слоем.
  • Для изготовления базальтовой ваты применяется минеральное сырье, отсюда и часто встречаемое ее обозначение – «Минвата». Благодаря отличным эксплуатационным качествам базальтового утеплителя его очень широко применяют в строительной сфере. Особенно это касается изоляции горячих труб: тот же дымоход, нагревающийся до +650 градусов, после укладки минваты становиться безопасным. Минвата для труб отопления при нагревании не выделяет каких-либо токсичных веществ.
  • Фольгированный утеплитель. Имеет в своем составе светоотражающий слой, уменьшающий отдачу тепла (детальнее: “Преимущества применения фольгированного утеплителя для труб отопления – теория и проверенная практика”). Для укладки данного материала совершенно не требуется особых навыков, что объясняет его широкую популярность.
  • Пенопласт, экструдированный пенополистирол. Данный материалы представляют одну линейку. Подземная укладка труб ГВС предусматривает, чтобы используемый изоляционный материал отличался хорошей водонепроницаемостью. Для пенопласта это свойственно только в некоторой мере, поэтому с его помощью обычно оснащают надземные коммуникации, промежуточные соединения и магистральные разветвления. В настоящее время этот материал для теплоизоляции труб выпускается в полуцилиндрической форме, что очень удобно при установке на трубу. Пенополистирольные полуцилиндры называют скорлупой: их применяют на трубах с уже нанесенной теплоизоляцией. Для этого материала характерны универсальность, долговечность, небольшая теплопроводность и дешевизна. Если возникает потребность в изоляции трубопровода на чердачном помещении, то лучше применить пенополистирол напыляемого типа. Для его нанесения потребуется специальный агрегат, работающий на двухкомпонентной смеси, которая имеет отличные защитные свойства.
  • Пенофол. Материал состоит из вспененного полиэтилена с закрытыми порами, а также двойного или одинарного слоя алюминиевой фольги. Кроме того, существует самоклеящаяся разновидность пенофола, оснащаемая клеевым слоем.
  • Изоляция из каучука. Данному вспененному материалу также придается трубчатый или полуцилиндрический вид. Главное его достоинство заключается в эластичности, что очень удобно при изоляции коммуникаций замысловатой конфигурации. Каучуковый утеплитель для горячих труб является наиболее долговечными: главное, при укладке позаботится о герметичности соединительных швов.

Нужно ли укрывать трубы от холода

Теплоноситель, который поступает в радиаторы наших квартир, приходит с температурой немного ниже, чем она была в котельной. В случае, если котельная расположена на отдалённом расстоянии от дома, эта потеря тепла ощутима ещё сильнее. По статистике, четверть от общего количества тепла, которое поступает от котельной до радиатора, теряется по пути следования трубопровода. Большая часть трубопровода находится под открытым небом и не всегда утеплена. Обогрев улицы нежелателен любому потребителю. Поэтому защитить трубопровод от холода — жизненная необходимость.

Тёплая вода, которая протекает внутри, способна предохранить трубопровод от замерзания, но потери тепла при этом существенны. Утепление труб поможет сохранить температуру теплоносителя внутри трубы, потери тепла существенно уменьшатся, а сами трубы будут защищены от атмосферного влияния: перепадов температур и влажности. Процессы коррозии в утеплённых трубах будут незначительны, это приведёт к длительному использованию.

Особенно важным проведение теплоизоляционных работ будет на участках, где трубопровод проходит по улице, или в подвальных помещениях. Своевременное утепление позволит сократить финансовые расходы на обогрев квартиры или дома.

Утеплённый трубопровод меньше подвержен прорывам, следовательно, делать дорогостоящие ремонтные работы в зимний период не будет необходимости.

Установка в многоэтажном доме собственной котельной данную проблему не решит, потому что трубопровод размещается в подвальном помещении, где присутствует холодный воздух, и потеря тепла неизбежна.

Применение качественных теплоизоляционных материалов позволит потребителю получить комфортную температуру воздуха в квартире независимо от того, какие радиаторы он имеет: чугунные, алюминиевые или биметаллические.

Итак, цель утепления отопительного трубопровода заключается в следующем:

  • повысить температуру в помещении потребителя;
  • сэкономить денежные средства на покупку этого теплоносителя;
  • исключить промерзание трубы и, как следствие, ремонтные работы;
  • защитить трубы от неблагоприятного воздействия окружающей среды.

Способы прокладки труб

На улице изоляция трубопроводов отопления требуется и при открытом наземном размещении, и при скрытой прокладке – под землей. Последний способ бывает канальным – в траншею сперва укладывается железобетонный желоб, а в нем уже размещаются трубы. Бесканальный способ размещения – непосредственно в грунте. Применяемые изоляционные материалы различаются не только по теплопроводности, но и паро-, водонепроницаемости, долговечности и способам монтажа.

Не столь очевидна необходимость утепления труб холодного водоснабжения. Однако без нее не обойтись в том случае, когда водопровод проложен открытым наземным способом — трубы требуется защищать от промерзания и последующего повреждения. Но и внутри зданий изолировать трубы водопровода тоже приходится –- для предотвращения конденсации влаги на них.

Сравнение характеристик утеплителей труб отопления

Таблица 1. Сравнительная таблица характеристик разных утеплителей для труб отопления и ГВС
ХарактеристикиМинеральная ватаПенополистиролПенополиуретанВспененный каучукВспененный полиэтилен
Теплопроводность, Вт/м*К0,040,035-0,040,022-0,030,038-0,0450,032
Плотность, кг/м3105-13535-40606535
Водопоглощение, %10-1541-20,60,6
Температура применения, С0От -180 до +680От -60 до +75От -180 до +140От -60 до +105От -80 до +100
Простота монтажаМожет требовать намотки, фиксации стяжками, проволочными кольцамиСклеивается, стягивается крепежными бандажами или собирается в коробНадевается на трубу, фиксируется термолентойФиксируется на клей или с помощью зажимовКрепится с помощью клея, скотча
Химическая и биостойкостьвысокаявысокаявысокаявысокаявысокая
ГорючестьНГГ3-Г4Г2-Г4Г1Г1

Преимущества применения вспененного полиэтилена для теплоизоляции труб отопления очевидны. Утеплитель из вспененного полиэтилена выигрывает по эксплуатационным, физическим и экономическим свойствам. Он универсален, энергоэффективен, сохраняет теплозащитные свойства в течение срока службы, применяется на объектах средней и низкой ценовой категории за счет доступной стоимости.

Завод технической изоляции ТЕПЛОФЛЕКС производит трубки из вспененного полиэтилена различного диаметра и толщины, предназначенные для теплоизоляции труб отопления и ГВС. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Телефон отдела продаж: +7 (495) 220-13-72

Другие сферы применения вспененной изоляции:

  • Утепление водопроводных труб
  • Звукоизоляция канализационных труб
  • Теплоизоляция для медных труб кондиционера

Технология утепления труб отопления

На выбор трубной теплоизоляции и способ её монтажа оказывает влияние место прокладки трубопровода.

Утепление труб отопления на улице

Наружная теплоизоляция труб – самый сложный способ утепления, поскольку на открытом воздухе в защите нуждаются не только трубы, но и сам утеплитель. Для установки на улице применяются негигроскопичные материалы, или другие, но надежно защищенные от попадания влаги пленкой, кожухом.

Кроме того, на улице целесообразно применять самый плотный и толстый утеплитель. Еще одним требованием является использование материала, устойчивого к воздействию ультрафиолета, непогоды и механических повреждений.

Утепление труб отопления в неотапливаемом помещении

Подвал, холодный чердак, котельная – особенностью таких помещение является отсутствие радиаторов отопления. Но поскольку трубы заполнены теплоносителем и расположены в среде с минимальной влажностью, здесь нет особых требований ни к теплоизоляционному материалу, ни к его толщине.

Теплоизоляция труб отопления в неотапливаемом (холодном) помещении

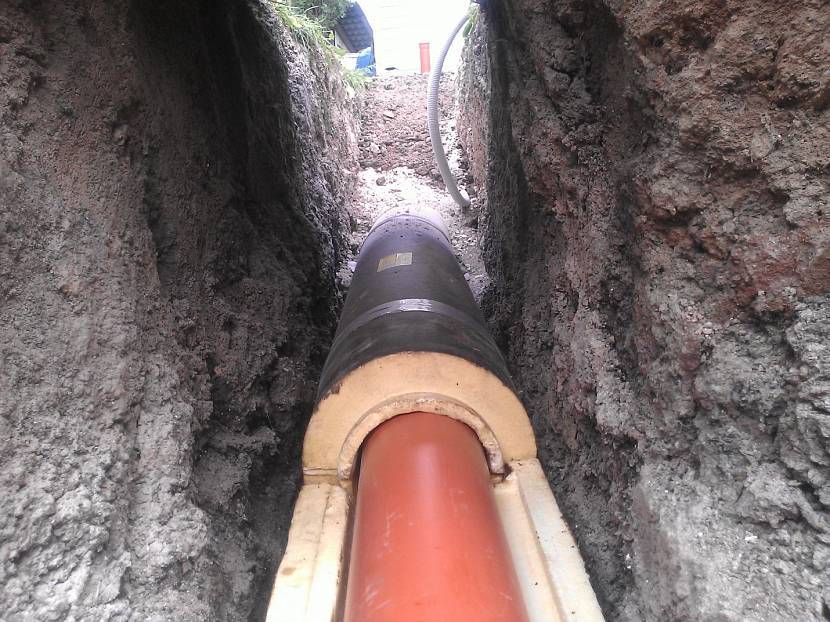

Утепление труб отопления под землей

Специфика монтажа труб отопления под землей состоит в том, что они обязательно должны быть уложены ниже уровня промерзания грунта, а это глубина полтора-два метра. Если не придерживаться этого требования, теплоноситель будет сильно охлаждаться пока пройдет через теплотрассу, расположенную в земле. Для того, чтобы снизить потери тепла, нужно позаботиться о качественном утеплении подземного трубопровода.

Мастера утверждают, что оптимальным решением в этом случае будет использование кабельной системы обогрева труб. Но ввиду высокой стоимости, пользователи отдают предпочтение усиленной теплоизоляции труб отопления.

Хорошее утепление труб отопления под землей предполагает выполнение требований:

изоляция утеплителя от влаги, которая находится в почве;

исключение возможности деформации утеплителя, т.к. в этом случае снижаются его свойства. Особенно актуально это для мягких теплоизоляционных материалов;

Согласно отзывам, оптимальное решение – теплоизоляция труб отопления с помощью скорлупы ППУ .

Примечание. Пользователи рекомендуют для труб, которые уложены выше уровня промерзания грунта, использовать комбинированную систему утепления, а именно: сочетание ваты и жесткой скорлупы ППУ с защитным покрытием из стекловолокна. В идеале, еще на стадии прокладки применять заводские многослойные трубы в ППУ изоляции .

Требования к теплоизоляции труб отопления

Технические требования к теплоизоляции трубопроводов устанавливают СП 61.13330. В процессе эксплуатации она подвергается воздействиям разного характера — механическим, химическим, термическим, влажностным, поэтому должна быть не только энергоэффективна, но и надежна, долговечна, безопасна.

Характеристики материалов, которые учитывают при выборе:

  • Теплопроводность, плотность — определяют толщину слоя утеплителя, нагрузку на трубу, ее опоры.
  • Термостойкость — обуславливает неизменность первоначальных свойств при контакте с горячей поверхностью.
  • Упругость, прочность на сжатие — отвечают за стабильность формы и структуры при слеживании, прокладке в грунте.
  • Водостойкость — исключает впитывание воды, позволяет сохранять теплоизоляционные свойства.
  • Биостойкость, стойкость к воздействию агрессивных сред — важны для длительной эксплуатации.
  • Горючесть, содержание вредных веществ — должны отвечать санитарно-гигиеническим требованиями, нормам пожарной безопасности.

С практической точки зрения значение имеет удобный, простой монтаж. Он экономит время, избавляет от дополнительных трат на материалы для установки.

Минеральная вата – высокое качество и безопасность

Минеральная вата очень ценится, как один из компонентов многих теплоизоляционных материалов, поскольку отличается рядом положительных качеств:

  • высокая термическая устойчивость (до 650 градусов по Цельсию);
  • при нагревании не снижается эффективность утепления и физические характеристики;
  • наблюдается химическая инертность к растворяющим, щелочным, кислотным и масляным веществам;
  • при правильно обработке специальными пропитками можно наделить материал водоотталкивающим эффектом;
  • эксплуатация безопасна для человека, поскольку отсутствуют токсичные выделения.

Основные виды минеральной ваты:

  • каменная – на основе базальтовых горных пород;
  • стеклянная – на основе битого стекла или штапельного волокна, изготавливаемого из песка кварца. Несколько реже применяется из-за более низкой термической устойчивости;
  • шлаковая – на основе плавленого шлака, образуемого в доменных печах.

Основные положительные качества данной разновидности:

  • вибрационная устойчивость;
  • инертность к биологическому и химическому воздействию;
  • очень долгий эксплуатационный период.

Нужно ли утеплять трубы отопления и что это дает

Теплоизоляция для труб отопления позволяет:

  • уменьшить потери тепла в тех местах, где трубы проходят по земле, смонтированы воздушным (наземным) способом или расположены в неотапливаемом помещении;
  • предотвратить замерзание жидкости, которая является теплоносителем (размерзание чревато прорывом трубы);
  • снижение вероятности появления коррозии на поверхности трубы (для металлических трубопроводов);
  • экономия средств на обогрев дома.

Таким образом, чем надежнее будет утеплена система отопления, тем больше тепла достанется пользователю (выше КПД), и тем меньше придется платить за газ для отопления (или за электричество, если электрокотел).

Популярным решением в этом случае является применение теплоизоляционных материалов. Это наиболее бюджетный и простой с точки зрения самостоятельной реализации способ утепления.

Факторы, обуславливающие потери тепла

При размещении всей системы отопления в одном помещении потери тепла были бы минимальными — только через контакт агрегата и трубопровода с основаниями, остальное тепло от всех элементов системы передавалось бы в воздушную среду жилья. Но на практике всегда имеется ряд факторов, обуславливающих потери тепловой энергии:

  • котёл и часть трубопровода часто расположены в помещениях, в обогреве которых нет необходимости;
  • котёл смонтирован в отдельном строении и соединён с системой отопления наружным трубопроводом;
  • система отопления частного жилья потребляет теплоноситель из центральной магистрали, расположенной на некотором расстоянии от дома.

Для повышения КПД отопительного котла, уменьшения теплопотерь во всех этих случаях и предназначен утеплитель для труб отопления, расположенных за пределами нуждающейся в обогреве площади.

Теплоизоляцией обустраиваются не только трубопроводы отопления, в силу следующих причин выполняется также утепление труб водоснабжения и канализации:

  • система горячего водоснабжения нуждается в теплоизоляции для сохранения температуры воды при её движении от теплообменника до точки водозабора;
  • обычный водопровод и канализация в зимнее время без оборудования теплоизоляцией промёрзнут и выйдут из строя.

Кроме уменьшения теплопотерь и предупреждения промерзания трубопроводов, теплоизоляция для труб отопления выполняет ещё одну функцию — защиту от ожогов при прямом контакте с телом человека. Для успешного выполнения своих задач теплоизоляционные материалы должны обладать определёнными характеристиками, исходящими из предъявляемых к ним требованиям.

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать
именно тот, который подойдет наилучшим образом для конкретного места применения
(на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной
системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем
лучше);

показатель водопоглощения. Показывает способность
изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической
активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной
герметичности);

стоимость.

Система отопления и утепление труб

Систему отопления внутри помещений покрывать теплоизоляцией не принято, утепляются только части централизованного отопления, проходящие снаружи здания, что, в свою очередь, тоже большая редкость. При желании, можно заизолировать стояки, особенно если они расположены в подсобных помещениях. Это снизит потерю тепла и повысит температуру радиаторов в жилых комнатах.

Также желательно покрывать элементами теплоизоляции участки системы, проходящие по углублениям в стенах, фундаменте или бетонном полу (штробам). Это исключит нагревание прилегающих участков и их тепловое расширение, а также создаст дополнительное пространство вокруг труб, которое компенсирует расширение самой системы.

При использовании полипропиленовых изделий в отопительной конструкции, необходимо помнить, что для этих целей подходят только армированные трубы, например, торговой марки ITAL. Эта продукция выдерживает сильные перепады температуры (до 95° C). В ней между двумя слоями полимера располагается слой алюминиевой арматуры, обеспечивающий повышенную прочность и износостойкость.

Чем утеплить трубы отопления на улице своими руками

Чтобы правильно выбрать трубный утеплитель, нужно знать,
какие виды теплоизоляции для труб отопления существуют, и каковы особенности
каждого из них.

1. По способу монтажа:

жесткие листовые утеплители
. К ним относятся: пенопласт и
пенополистирол. Несмотря на высокие теплоизоляционные свойства, монтаж таких
утеплителей достаточно сложен с точки зрения обеспечения герметичности
утепления;

рулонные утеплители
. В их числе: полиэтилен (используется в
качестве дополнительного составляющего утепления), фольгированный пенофол, вата
(минеральная и стекловата). Применение рулонных материалов требует обустройства
их надежного крепления к трубе;

сегментные (кожуховые) утеплители
. Таких утеплителей есть
две разновидности: жесткие – скорлупы из пенополистирола, пенополиуретана (ППУ) или пенопласта,
и мягкие – полимерные трубы. Преимущество сегментных материалов в том, что они
отлично держат форму, просты в монтаже и обеспечивают нужный уровень
герметичности прилегания теплоизоляционного материала к трубе отопления;

напыляемые утеплители в т.ч. термокраска
. Пеноизол отлично
зарекомендовал себя в качестве напылителя, поскольку позволяет изолировать даже
мелкие щели. Таким же свойством обладает и термокраска. Единственный минус этих
материалов они довольно дороги и их самостоятельное нанесение проблематично.

2. По виду утеплителя:

пенопласт и пенополистирол
. Обладают наилучшими
характеристиками с точки зрения сохранения исходной температуры теплоносителя.
Их применение в виде скорлупы упрощает монтаж и обеспечивает надежную защиту
системы;

вата (минеральная, стекловата)
. Может применяться как
рулонный и как секционный материал. Вне зависимости от вида и конфигурации
ватный утеплитель для труб отопления имеет существенный недостаток, который
заключается в том, что вата гигроскопична. Т.е. она нуждается в дополнительной
защите от влаги. При намокании вата теряет свои свойства. Поэтому зачастую
секции имеют дополнительную защиту в виде фольгированного слоя. Зато вата
отлично подходит для теплоизоляции труб в подвале или на чердаке.

пенофол фольгированный
. Из-за малой толщины используется
преимущественно для утепления труб внутри помещения.

полиэтилен вспененный
– (EPE, ППЭ) пенополиэтилен для труб.

Другие виды теплоизоляции для труб отопления

Помимо описанных утеплителей, относящихся к категории наиболее распространенных, существуют и другие, которые тоже очень часто применяются в строительстве. Каждый из этих видов подходит для решения определенных задач, и все они отвечают на вопрос, чем изолировать трубы отопления.

Пенополистирол

Этот утеплительный материал выполнен в виде двух частей, которые надежно соединяются друг с другом, вследствие чего полностью нейтрализуется возможность проникновения холода через слой теплоизоляции.

Пенопласт

К положительным качествам пенопласта относятся хорошие показатели влагопоглощения и теплопроводности, а также устойчивости к высоким температурам. Кроме того, пенопласт относится к негорючим материалам и способен прослужить несколько десятков лет. При помощи данного материала создается качественная звукоизоляция труб отопления.

Пеноизол

По своим характеристикам очень напоминает пенопласт, но изготавливается в жидком виде. Преимущество пеноизола в том, что он при нанесении не оставляет совершенно никаких зазоров. Это дает возможность использовать его не только как утеплитель, но и в качестве герметика.

Пеностекло

Этот материал отличается очень высокой механической прочностью. Пеностекло не представляет никакой опасности для человека, а хорошие показатели делают его очень выгодным при создании долговечного утепления. К тому же, создание теплоизоляции с использованием пеностекла не отличается сложностью, поэтому он рекомендуется тем, кто не имеет опыта выполнения строительных работ.

Разновидности утеплительных материалов

Существует множество видов утеплителей. Однако не все укладывают под обогреваемый пол. Добавив под некоторые из них дополнительные защитные пленки, можно избежать проблем. Все теплоизоляторы подразделяются на две категории: в плитах и рулонах.

К утеплителям в форме плит относятся: пенопласт, пенополистирол, профильные монтажные маты. К рулонным видам утеплителей относятся фольгированная отражающая теплоизоляция, минеральные, пробковые утеплители.

Пенополистирол

Пенополистирол

Наилучший утеплитель для водяного пола – экструдированный пенополистирол высотой 5–10 см. Его хорошо использовать, сочетая с металлизированным полиэтиленом, защищающим от щелочей и разрушения. Он имеет массу положительных качеств:

  1. Легкий.
  2. Недорогой материал.
  3. Прочный.
  4. Устойчив к температурным перепадам.
  5. Сохраняет качества продолжительное время.
  6. Не разрушается при действии агрессивной среды.
  7. Не разбухает от влаги.
  8. Легко монтируется.
  9. Стойкий к грибкам.

Одним из видов считается пенопласт, выдерживающий большие нагрузки. Для водяных полов применяются специальные плиты, которые подготовлены именно под водяной вид отопления пола. Имеются выпуклости под трубы для облегчения монтажа. Для электрических полов применяют обычные плиты из этого материала.

Пробковая подложка

Данный утеплитель – экологически чистый теплоизоляционный материал, но имеет ряд ограничений. Стоимость пробкового утеплителя досвольно высокая. Подложка требует отражающего слоя, который максимально поднимет КПД. Применяют пробковый технический утеплитель исключительно в системе электрического пола, которая используется как дополнительное отопление помещения.

Полипропилен

Материал в форме плит имеет свойство звуко- и теплоизоляции. Материал не гигроскопичен, прекрасно поддается обработке.

Его используют как самостоятельный утеплитель и в дополнении с пенополистиролом. Он отлично выдерживает температуру 130 градусов. Выбирают утеплитель в зависимости от особенностей утепления и индивидуальных предпочтений.

Минеральная вата

Утеплительный материал, который имеет невысокую стоимость и дополнительно обеспечивает звукоизоляцию. Чтобы избежать вреда для человека, обеспечить дополнительное отражение лучей, используется фольгированная минеральная вата.

Пенофол

Теплоизолятор для системы тёплого пола

Наиболее популярным материалом утепления считается специально созданный для такого отопления пенофол. Это вспененный полиэтилен с фольгированным слоем. Материал отталкивает лучи тепла, обеспечивая хорошую теплоотдачу системы. Материал плотный, работает как термос. Существует 4 вида пенофола:

  • А – односторонняя фольга;
  • В – фольга находится с обеих сторон утеплителя;
  • С – фольга на одной стороне, на другой – клеевой состав. Утеплитель считается самоклеящимся;
  • ALP – фольга на одной стороне, а на другой – полиэтилен.

Любой вид пенофола можно применить для осуществления теплоизоляции теплого пола. Главное, выбрать толщину – до 10 мм.

Новинки

Структура пола требует прочного, ровного основания. Для водяного отопления пола еще выставляется требование потребителя – наличие канавок, куда укладываются трубы. Метод монтажа использовался только для деревянного основания.

На сегодняшний день такое требование главное. Производители предлагают новые готовые системы ГВЛ, ДСП, пенополистирола. Их монтаж проводится очень просто: ДСП между собой скрепляются соединительным замком в паз, а полимерные, гипсоволокнистые соединяются фальцем (смещенный сдвоенный лист).

Варианты расположения теплопровода на улице

При строительстве частного жилья встречается ситуация, когда необходимо не только развести и смонтировать систему отопления в помещениях самого строения, но и довести её до рядом расположенных жилых или хозяйственных построек.

Вторая ситуация — жильё подключают к проходящей поблизости тепломагистрали, или используют автономный отопительный котёл, расположенный в отдельно стоящем строении-котельной.

В таких случаях монтаж трубопровода между зданиями производят одним из следующих способов:

  • открытый (надземный);
  • подземный.

Каждый вариант прокладки трубопроводов имеет как общие для всех ситуаций принципы производства утепления, так и присущие только ему нюансы выполнения работ. При этом любой способ монтажа и утепления стальных трубопроводов предусматривает обязательную предварительную подготовку поверхности труб – зачистку и нанесение защитного антикоррозийного лакокрасочного покрытия.

Открытый (надземный) способ

Открытый способ прокладки трубопровода подразумевает его расположение на бетонных или стальных опорах определённой высот, установленных с расчётным шагом. Укладка труб непосредственно на грунт допускается только при сооружении временных магистралей.

При выборе теплоизоляционного материала в данном случае необходимо, кроме характеристик теплоносителя, руководствоваться и фактором доступности трубопровода в плане вероятности получения изоляцией случайных повреждений. Если трубы расположены на опорах выше человеческого роста, то они более защищены, чем низко смонтированный, доступный для человека и животных, трубопровод. Поэтому для расположенных на малой высоте труб защитные кожухи следует выбирать из оцинкованного металла большей толщины.

Не на последнем месте находится и эстетичность обустроенной теплоизоляции, поэтому использовать для защиты кожухи из кровельного железа без цинкового покрытия нежелательно —  их периодически придётся покрывать защитным лакокрасочным слоем.

Подземный способ

Данная технология разделяется на два подвида:

  • канальный – смонтированный трубопровод располагается под землёй в гильзе, принимающей на себя вес грунта;
  • бесканальный – оборудованные теплоизоляцией трубы кладут непосредственно в вырытую траншею.

Канальный способ монтажа значительно повышает стоимость работ и в частных домах почти не применяется.

Прокладку трубопровода под землёй производят ниже отметки промерзания грунта, и для утепления труб не используют водопроницаемые материалы (минеральную вату), которые при подтоплении могут пропитаться водой и утратят изолирующие свойства.

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем лучше);

показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной герметичности);

стоимость.

Необходимость утепления труб отопления

Тепловую энергию по причине дороговизны энергоносителей, необходимо использовать рационально, а значит, обогревать следует только помещения, которым это требуется. Если не утепленные трубы проходят через нежилую зону, например, чердак или подвал, тогда тепло расходуется не по назначению. Это обстоятельство приводит к снижению производительности отопительной системы и повышению расходов на приобретение топлива.

Изоляция наружного участка тепломагистрали приводит к снижению вероятности замерзания теплоносителя в случае резкого снижения температуры на улице. Правда, промерзание теплоснабжающей конструкции маловероятно, но пробки могут появиться.

По этой причине утепление трубопровода, проложенного вне здания, является обязательным условием эксплуатации как внутренних, так и наружных участков отопительной системы. Правильно подобранная толщина изоляции сможет обеспечить защиту элементов теплосети от различного рода повреждений, серьезных поломок и коррозийных процессов.

Требования к теплоизоляционным материалам

Идеальный теплоизолирующий слой должен обладать комплексом перечисленных ниже характеристик:

  • малый коэффициент теплопроводности — основное требование, исходящее из предназначения материала;
  • термостойкость — достаточная степень устойчивости к температурным воздействиям с сохранением основных характеристик;
  • низкая горючесть — изолятор не должен поддерживать огонь и, тем более, являться средством его распространения при возникновении пожара в помещении;
  • диэлектрические свойства — при выходе из строя заземляющего устройства электрического отопительного котла теплоизоляционная оболочка трубопровода не должна стать проводником электротока;
  • приемлемый удельный вес — теплоизоляционная оболочка не должна создавать значительных дополнительных нагрузок на опоры трубопровода;
  • отсутствие гигроскопичности — материал не должен поглощать и накапливать в себе воду из окружающей среды;
  • водонепроницаемость — изоляционное покрытие должно защищать трубопровод от коррозии;
  • паропроницаемость — при нештатном промокании изолятор должен быстро просохнуть и восстановить свои теплоизоляционные свойства.

На практике же материалы, с помощью которых устраивают утепление труб отопления на улице и в помещениях, всем этим требованиям соответствуют в разной степени, поэтому имеют как достоинства, так и недостатки.

ППУ изоляция для отопительных систем

Материал для утепления труб из пенополиуретана бывает:

  • напыляемым;
  • жестким.

Чтобы нанести ППУ напыление, потребуется специальное оборудование и 4-х атмосферный компенсатор. Утеплитель прочным образом соединяется с поверхностью труб. Но данный материал плохо переносит воздействие ультрафиолета, поэтому его нужно защищать обмоткой или алюминиевой фольгой. При нанесении напыления необходимо пользоваться спецодеждой.

Жесткий вид утеплителя из ППУ отличается прочностью и одновременно легкостью, незначительным коэффициентом теплопроводности и используется для отдельных контуров. Из его преимуществ следует отметить, что он обладает повышенной устойчивостью к влаге. Материал экологичен и абсолютно нетоксичен. Его монтируют вокруг трубопровода аналогично «скорлупе».

Виды трубной теплоизоляции

Тепловая изоляция трубопроводов выполняется разными материалами. Их выбор зависит от многих факторов, в числе которых назначение и местоположение магистралей, их диаметр, стоимость, условия эксплуатации. Например, для подземной прокладки выбирают утеплитель, не боящийся влаги, а для изоляции отопительных труб – такой, который не по вкусу грызунам, стремящимся в холодное время года обосноваться поближе к теплу.


Теплоизоляция подземной магистрали

Но независимо от всех этих факторов любой трубный утеплитель должен отвечать следующим требованиям:

  • обладать невысокой теплопроводностью, чтобы удерживать тепло внутри и не пропускать холод;
  • не впитывать в себя влагу, которая ухудшает теплоизоляционные свойства материала;
  • противостоять воздействию огня или обладать способностью к самозатуханию;
  • быть устойчивым к механическим воздействиям;
  • легко монтироваться как на строящиеся, так и на уже существующие коммуникации.

Далеко не все теплоизоляционные материалы могут похвастать всеми перечисленными достоинствами. Поэтому тепловая изоляция для труб может выпускаться с защитной оболочкой, армированием, огнестойкой или влагозащитной пропиткой.

Рассмотрим подробнее все виды таких утеплителей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
