Теплообменник для банной печи — способы изготовления и подключения

Как сделать отопление в бане

Отопление в бане необходимо для обеспечения удобств.

Один из видов отопления – автоматическое. Отдельное отопление могут обеспечить электрические конвекторы или электрические котлы, а также газовые котлы. Все они могут работать в автономном режиме. Можно настроить так, чтобы в помещении была небольшая плюсовая температура. Это позволит не спускать воду из бачка унитаза, труб, электрического бойлера.

Есть минус в этой системе. Поскольку она автономная, то можно не заметить, что произошел сбой и температура может понизиться ниже нуля. Поэтому нужно установить температурный датчик с сигналом.

Как провести отопление в баню из дома

Можно установить как газовые или электрические котлы, так и каменные или металлические печи. Но это все довольно сложные конструкции.

Чтобы обогреть баню из дома, туда можно проложить теплотрассу. В доме установить радиаторы. Такая система будет работать от отопления в доме.

Отопление бани от банной печи

Самый простой в изготовлении, эксплуатации и обслуживании способ обогрева – это отопление бани от банной печи. Печь устанавливается непосредственно в парилке, а топка в предбаннике.

Кирпичные печи очень долго держат температуру, но прогревать их надо не менее 5 часов. А на обогрев бани зимой идет еще больше времени.

Высокая себестоимость – еще один недостаток. Самостоятельно сложить такую печь очень сложно. Необходима помощь опытного печника.

Отопление предбанника от банной печи

В большинстве случаев классическую баню отапливают одним источником тепла. Печь устанавливают в парной, чтобы можно было прогреть все помещения. Бак с водой размещают возле помывочной.

Очень важно, чтобы каждый элемент печи был изготовлен из огнеупорного материала. Поэтому строить ее необходимо из кирпича. Такая печь будет занимать много места и иметь большие размеры

Такая печь будет занимать много места и иметь большие размеры.

Идеальным вариантом будет печь с баком и открытой каменкой. Топку оснащают регистром, нижний край которого располагают выше регистра на 50 см. Он предупредит преждевременное закипание воды.

Можно ли сделать отопление от бака

Чтобы установить отопительную систему от бака, необходимо знать его специфику работы и правила эксплуатации. Нужно учитывать объем помещения и потребляемую мощность.

Существуют навесные и встроенные баки. Есть еще наставные баки – на разогретую печь сверху ставят емкость с водой.

Замечание! Можно использовать уже созданное тепло: на дымоход навешивают бак, вода греется, а температура там может достигать 500 градусов.

Такие способы не подают горячую воду в душ. Это могут сделать выносные баки для воды. Теплообменник размещают в печи, рядом с ней или на чердаке вешают бак. Систему соединяют трубами, по которым будет течь вода. Благодаря теплообменнику она нагревается и через бак подается в душ. Такая система отопления несложная и эффективная.

Навесные баки – это герметические емкости с крышкой и краном для слива воды. Крепятся на стенку с помощью металлических крючков. Изготавливаются из нержавейки.

Приставной бак для воды – в печь вваривают наклонную, запаянную на конце трубу. Другой конец находится внизу бака. Холодная вода поднимается по наклонной трубе, где нагревается до кипения. Пузырьки горячего воздуха переносят тепло.

Как сделать отопление в срубовой бане

В деревянных домах устанавливают три вида отопления: водяное, электрическое и воздушное. Каждый имеет плюсы и минусы.

Самый популярный вид отопления сруба – водяной.

Плюсы:

  1. Экономичность.
  2. Высокая теплоемкость.

Минусы:

  1. Сложность в установке.
  2. Необходимость постоянно следить за генератором тепла.
  3. Зимой обязательно сливать воду из системы отопления.

Такие системы отопления бывают:

  • с нижней или верхней разводкой;
  • попутные или тупиковые;
  • однотрубные или двухтрубные;
  • вертикальные и горизонтальные;
  • с насосом или естественным движением воды.

Двухтрубные системы менее эстетичны, чем однотрубные.

Электрическое отопление имеет несколько плюсов:

  1. Легко регулируется уровень подачи тепла.
  2. Небольшие габариты отопительных приборов.
  3. Отопление экологичное и бесшумное.

Воздушное отопление имеет только один плюс – высокая проникающая способность.

Зато минусов гораздо больше:

  • большие печи и камины;
  • очень низкая теплоотдача;
  • неравномерное распределение воздуха в помещении;
  • дорогие отопительные системы.

Перед установкой систем необходимо взвесить все преимущества и недостатки и, возможно, проконсультироваться со специалистом из этой отрасли.

Как рассчитать площадь теплообменника

Нередки случаи, когда домашние умельцы берутся за изготовление подобного устройства своими руками. Для этого им следует научиться вычислять необходимые параметры, касающиеся обеспечения банного помещения достаточным количеством тепла и объемом горячей воды для помывки.

При расчете габаритов аппарата допускаются округления. Так, при установке системы обогрева мощностью 5 кВт вам понадобится устройство, полезная площадь которого определена в 1 м². Такой пример довольно приблизительный, поскольку прибор с подобными параметрами будет также обеспечен теплом при участии печки с мощностью 9 кВт. При этом все же лучше рассчитывать величину площади, оставляя некоторый запас. Во время охлаждения агрегата мощность значительно снижается, а запас позволяет поддерживать температуру в помещении до очередной растопки печи.

При выборе теплообменника последнее, на что стоит обращать внимание, – это форма устройства. К этому параметру не предъявляется особых требований, потому можно смело полагаться на свою фантазию

Зачастую теплообменники, как и система труб, изготавливаются из нержавеющей стали. Это довольно долговечный и эффективный при эксплуатации материал. Единственный минус состоит в возникновении некоторых сложностей при выполнении сварочных работ.

Как выбирать теплообменник

Если вам необходима дровяная печь для бани с теплообменником, необходимо заранее определиться с системой, которая вам лучше всего подойдет:

  1. Змеевик – наиболее простой вариант, который изготовлен из трубы в виде спирали . Его устанавливают в печь, откуда выводят наружу два патрубка – «вход» и «выход».

  1. Две емкости – прямоугольная (нижняя) устанавливается в топку, а цилиндрическая (верхняя) – снаружи . Топливо прогревает первую и тепло переходит во вторую. Горячая вода под давлением идет в нужные помещения, и у вас получается полноценный котел. Такая система позволяет значительно экономить деньги.

Ассортимент R-sauna.ru

Мы предлагаем печи с теплообменником для воды в баню от ведущих отечественных и зарубежных производителей линеек:

  • Harvia – финский производитель отопительного оборудования для бань и саун премиум класса, с более чем 50-и летней историей, продукты компании распространены в 80 странах по всему земному шару.
  • Термофор – отечественный производитель банного отопительного оборудования, предлагающий продукцию европейского качества по сдержанной цене.
  • Варвара – продукция этой марки отличается высоким качеством при сдержанной цене. Снижение стоимости достигается за счет экономии на транспортировке.
  • Широкий ассортимент продукции высокого качества.
  • Доставку по Москве, области и удаленные регионы России.
  • Помощь в выборе оборудования под ваши запросы.

Для получения консультации и приобретения оборудования свяжитесь с менеджерами по телефону или оставьте заявку на обратный звонок.

Какой теплый пол выбрать для бани

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Как сделать теплообменник своими руками

Теплообменник для печи на дровах делают самостоятельно. Если применить медь и алюминий как основные материалы, то удастся избежать сварки. Можно купить змеевик для печи с водяным контуром, расположив его на внешней стороне печи. Использование чугунных радиаторов поможет сконструировать собственную модель системы. Главное учесть теплопроводимость материалов.

Начинать работу необходимо с подготовки проекта, оценив размер, функциональность печки. Змеевик можно изготовить из трубы, длиной от 2 до 3 метров. Величина детали влияет на скорость нагрева. Другой вариант предполагает теплообменник для бани, изготовленный из сварного трубопровода. Проще обложить кирпичом при строительстве печки, чем потом разбирать конструкцию. Какой бы вариант вы не выбрали, позаботьтесь о герметичности, термостойкости крепежей. Используйте уплотнители с повышенной жаростойкостью. Соблюдение правил безопасности необходимо для предупреждения опасных ситуаций при работе теплообменника для банной печи, сделанного своими руками.

Теплообменник в банную печь около отводящей трубы

Теплообменник в баню применяют в сочетании с медной трубой. Необходимо учитывать радиус дымохода, в соответствии с которым принимают длину трубок до двух метров, радиусом 5 мм. Если уменьшить габариты, то соответственно увеличится скорость кипения воды.

Алгоритм изготовления предполагает следующие действия:

  • два участка трубы отрезаются длиной по 30 сантиметров;
  • две окружности вырезают, основываясь на выборе положения внутренней пластины, в них проделывают отверстия радиусом трубы;
  • участок трубы помещают в отверстие, прикрепив сваркой по кругу к листу;
  • делают окружности для расположения патрубков.

Вся система должна быть надежной для безопасной эксплуатации. Теплообменник в печи

Агрегаты легко изготавливаются самостоятельно, состоят из нескольких трубок и резервуара из нержавейки. Монтаж конструкции производится вместе со строительством печки в парилке. Габариты должны соответствовать мощности агрегата. Труба для входа ненагретой жидкости располагается снизу, сверху отверстие для выхода обеспечивает хорошую циркуляцию жидкости.

Многообразие конструкций для бани определяет выбор на основании конфигурации нагревающего контура, размера, места расположения устройства.

Виды теплообменников

По способу нагрева, методу установки, конструкции нагреватели воды различаются на 2 вида.

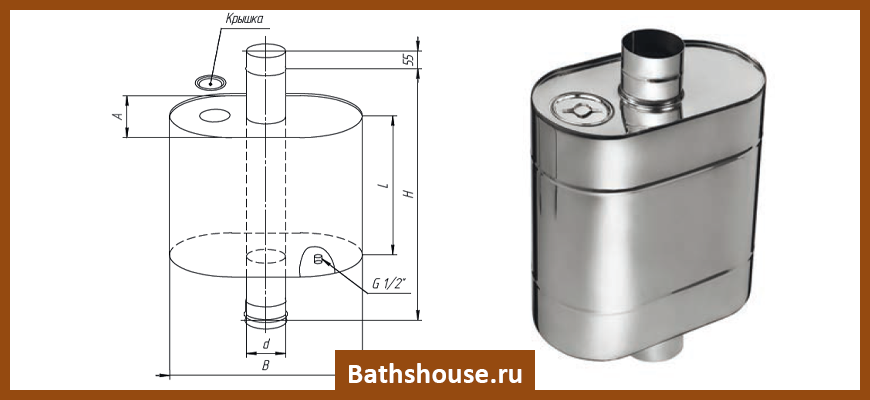

Модель самоварного типа

Аппарат самоварного типа относится к расположенным возле корпуса печи. Нагрев поверхности осуществляется при контакте горячей трубы, дымовых газов с поверхностью устройства.

Устройство самоварного типа рекомендуется использовать для небольших бань, где моечное отделение совмещено с парилкой. Жидкость не сливается в накопительную систему. Она всегда находится внутри. Объем бака от 40 л.

При выборе устройства самоварного типа учитываются технические особенности:

  • Конструкция эксплуатируется только вместе с данным теплогенератором.
  • Нельзя растапливать печь, если бак пустой. Металл быстро прогорит, устройство придется выбросить.
  • Нельзя оставлять остывшую воду на продолжительное время.
  • Не подходит для финской сауны с сухим паром. При разогреве образуется пар, который поднимает влажность парилки. Микроклимат не подходит для парения.
  • Перед зимой требуется слив воды из системы. Иначе жидкость замерзнет, трубы лопнут.

Из минусов выделяется сложность слива излишков горячей воды. Поэтому модель больше подходит для небольших бань с непродолжительным временем растопки.

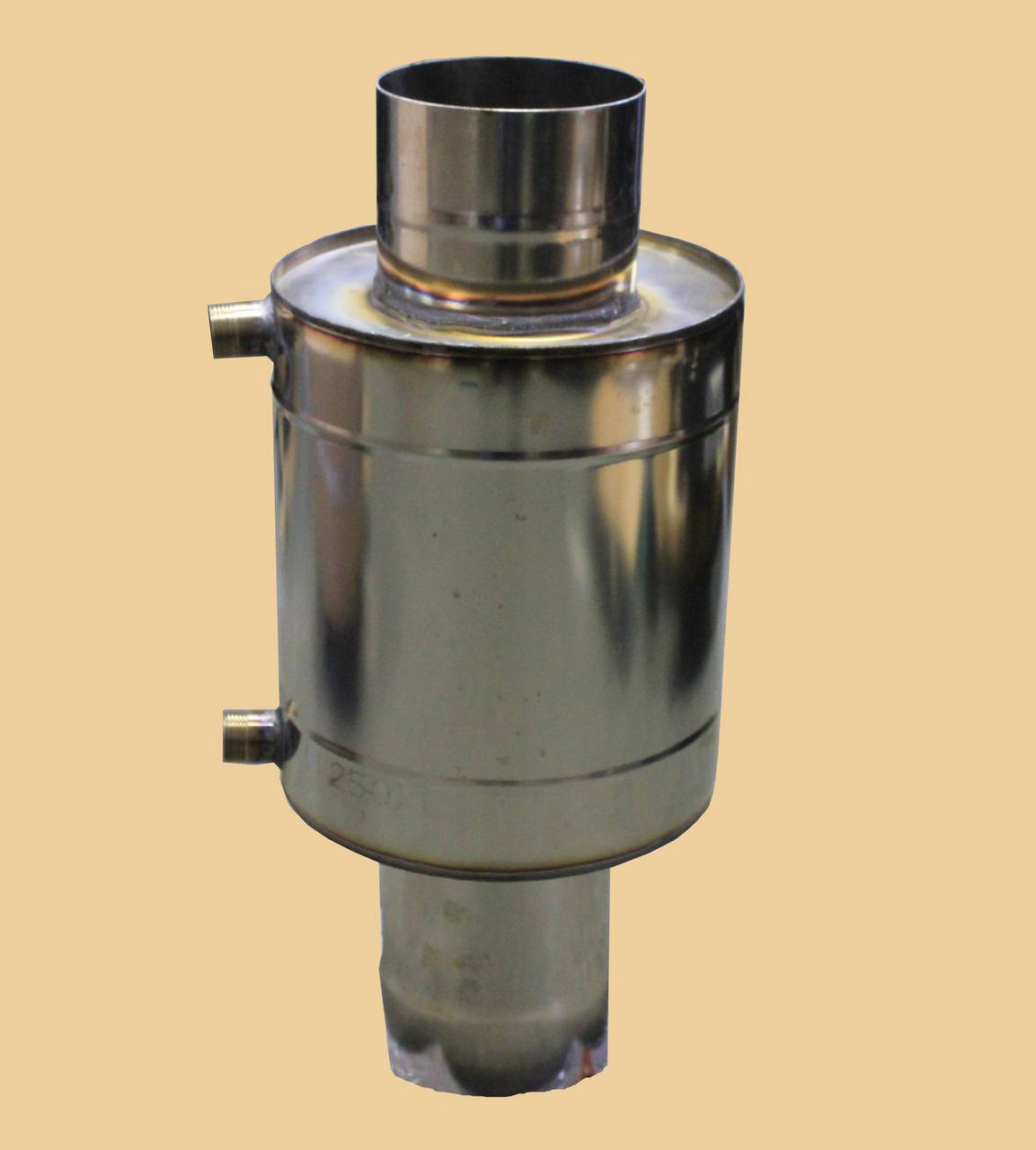

Теплообменник самоварного типа с функцией подключения к баку

Небольшой теплообменник самоварного типа, который монтируется на дымоход. Отличие от первой модели в возможности подключения к накопительному баку. Объем устройства небольшой, поэтому нагрев воды осуществляется быстро.

Плюсы устройства:

  • Легко монтируется на любые дымоходы.
  • Устройство имеет крышку, поэтому пар не попадает внутрь помещения.
  • Быстрый нагрев горячей воды любого объема. Регулируется размерами накопителя.
  • Устанавливается на дровяную или электрическую печку.

Работает устройство за счет нагрева стенки о дымоход. Из минусов выделяется:

  • Если объем накопительного бака небольшой, то воду приходится сливать. Иначе она начнет закипать.
  • Сложный монтаж на старый кирпичный дымоход.

Встроенный в тело печи

Различают два вида встроенных конструкций:

  1. Состоит из двух цилиндров, соединенных трубами.
  2. Основание изготовлено змеевиком с двумя штуцерами.

Принцип работы: змеевик располагается внутри тела трубы. Из дымохода выходят два штуцера 3/4 дюйма. Они имеют внутреннюю резьбу. В штуцеры вставляются патрубки, которые соединяются с системой подачи воды, накопителем.

Плюсы модели:

  • Не занимает место возле дымохода.
  • Эстетический внешний вид теплообменника.
  • Внутри трубы температура выше, поэтому подогрев происходит быстрее, с меньшими энергозатратами.

Минусы конвектора:

  • Постепенно на стенках бака скапливается накипь, устройство теряет КПД,
  • Сложное обслуживание. Чтобы достать устройство из дымохода или теплообменника необходимо разбирать трубу.

Какой нагреватель предпочесть зависит от того, что выбирать — удобство обслуживания или меньшие энергопотери при нагревании, эстетичность.

Вопросы и ответы

Рассмотрим самые частые вопросы о теплообменниках для банной печи.

Что лучше, купить готовую модель или изготовить самодельный теплообменник?

Как правило, встроенные теплообменники самодельные, а «самовары» — заводские. Они стоят сравнительно недорого (в пределах 10 000 ₽), что позволяет сэкономить время и усилия.

Как соотносится объем внешнего накопителя и теплообменника?

Оптимальный вариант — отношение объема теплообменника к емкости накопителя как 1 : 10. Можно несколько увеличить размер накопителя. Однако, слишком большой резервуар использовать не стоит — его придется слишком долго нагревать.

Что дает использование комбинированного теплообменника?

Такое устройство обладает несколькими емкостями для нагрева. Соответственно, появляется возможность установить большой накопитель. В результате количество горячей воды увеличивается. Это полезно, если количество пользователей велико, или в семье есть маленькие дети.

Можно ли использовать для соединения внутренней и внешней емкостей гибкие шланги?

Применение гибкой подводки здесь не является правильным решением. Их сечение слишком мало, циркуляция воды будет слишком слабой. Нужны трубки не менее ¾ дюйма.

Можно ли одновременно установить два теплообменника и подключить их к разным накопителям?

Да, можно. Это будет вариант комбинированного теплообменника, которые используются довольно часто. Так делают, если нужны большие объемы горячей воды.

Бритиш баня

Баня Три богатыря

Рубленая баня

Баня в стиле «леший»

Различие по видам

Существует нескольковидов теплообменников для оснащения банных печей. Они распределяются:

  • по конструкции;
  • по местоположению.

В зависимости от особенностей конструкции выделяют:

  • змеевик. являющийся достаточно простым вариантом. Оба конца теплообменника выведены из резервуара для забора холодной и выпуска нагретой воды;
  • соединение двух металлических емкостей. цилиндра и параллелепипеда. Нагреваясь, вода из такого теплообменника посредством труб поступает в место своего назначения.

Наиболее распространенным считается второй вариант нагревателя, ведь с его помощью не только вода становится горячей, но и отапливаются все помещения бани. Таким образом, происходит экономия топлива и, соответственно, средств.

Месторасположение определяет также два вида теплообменников:

  • навесной. то есть располагающийся на дымоходе;
  • встроенный в конструкцию печи.

Устройство навесного типа получает необходимое тепло не от самой печки, а от дымохода за счет нагревания выбрасываемых газов. За счет существенной вместительности короба жидкость быстро нагревается в баке и остается горячей на протяжении всего времени топки бани. Как недостаток стоит отметить массивность внешнего вида устройства. Порой при обустройстве дымохода вначале устанавливают теплообменник так называемого самоварного типа. а затем уже дымоотводную трубу.

Обязательно нужно следить за заполненностью теплообменника водой, поскольку в сухом состоянии он может перегреться и потерять свои герметические свойства.

Собирая систему для циркуляции воды, следует отказаться от использования пластиковых труб в парилке. Высокая температура такого помещения воздействует на пластик, в результате чего этот материал начинает выделять вещества, вредящие здоровью человека.

Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака емкостью до 5 литров. В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л)

В печи теплообменнику отведено место промеж кожуха конвектора и топки. При этом устройство совершенно не соприкасается с огнем.

Необходимо именно перед началом топки печки заполнять систему водой, поскольку разогретый сухой теплообменник под воздействием холодной воды теряет свою герметичность и начинает просто протекать. С целью предотвращения появления воздушных пробок в системе воду нужно закачивать снизу с помощью насоса.

Теплообменники для печи указанных видов заслуживают большое внимание из-за возможности экономить на топливе, ведь для их нормального функционирования требуется тепло, аккумулирующееся от сгорания дров. Так, аппарат встроенного типа нагревается за счет тепловой энергии, идущей на обогрев парилки и камней

Теплообменник же, размещенный на дымоходе. питается теплом, которое просто выходит в трубу. Его эффективность и скорость нагревания значительно выше по причине большей вместительности устройства. При этом бак, в который сливается горячая вода, может быть удален на существенное расстояние от печки.

Теплообменник для банной печи Термофор на дымоход


Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан» . Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком. Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

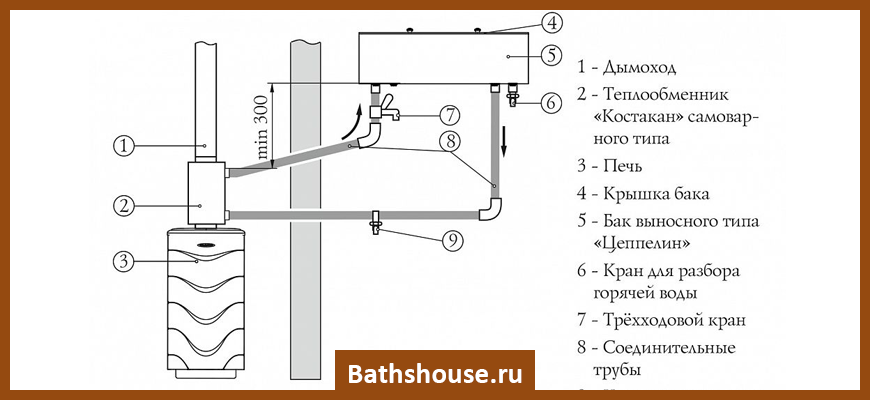

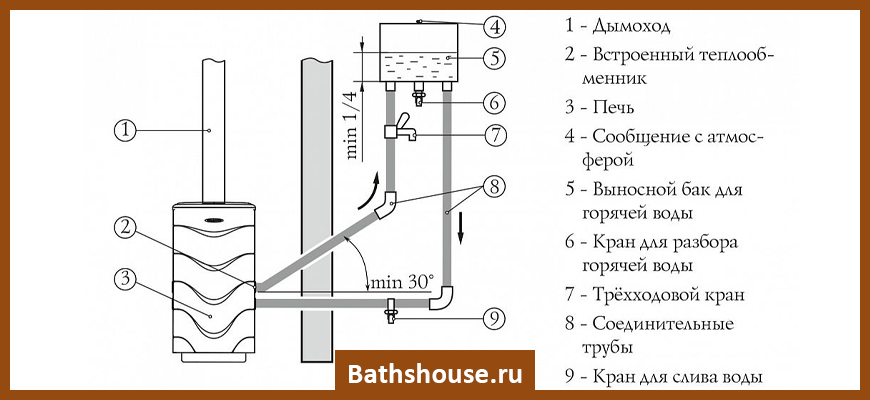

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин» , формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции Термофор и строго соблюдать все меры предосторожности!

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

  • Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
  • Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
  • Запрещается подключать к теплообменнику систему отопления. Для этого компанией Термофор выпускаются натрубные отопители , по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
  • Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
  • При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95 °С . Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30 ° , а для холодной – 1-2 ° . Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
  • Максимальная длина трубопровода для горячей воды – 3м.
  • Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
  • Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
  • Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
  • Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
  • Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
  • Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Что это такое

Теплообменник для бани представляет собой устройство, передающее тепло, поступающее от горячей воды, вверх по патрубку. В основе работы конструкции лежат свойства жидкости. Нагреваясь, горячая вода в бане через теплообменник перемещается по трубе в бак, расположенный в парилке. Прохладная жидкость поступает для подогрева, замещая снизу освободившееся пространство. Теплообменник в печь часто бывает небольшим. Это позволяет жидкости нагреваться с большой скоростью. Два участка трубопровода расположены внизу и вверху устройства.

Теплообменник для печи располагается в парилке, существуют способы размещения устройства моечного отделения. Вода поступает самостоятельно вдоль нижней трубы, обеспечивает при выходе рабочую температуру для мытья. Теплообменник для банной печи можно купить недорого, вмонтировав конструкцию в печку. Отсутствие примыкающих устройств не нарушит общий стиль обустройства помещения. Теплообменник, установленный на трубу дымохода в баню значительно экономит пространство. Способы подогрева воды в бане от печи

Теплообменник для печи в баню может устанавливаться везде, на выбор хозяина, если правильно выбрать модель. Устройство предусматривает разные способы подогрева воды:

  • Модель типа «самовар» располагается на дымоходе. Теплый дым, проходит по трубе, нагревает при этом воду. Кран крепится к резервуару с теплой жидкостью. Вариант нагрева подходит для отделения в бане, где расположен душ.
  • Печь с теплообменником для бани типа «самовар» небольшая, допускает расположение резервуара в моечном отделении. Устройство подогревает воду.
  • Теплообменник в баню располагается на дымоходе.
  • Резервуар плюс дымоотвод предполагают теплопередачу, при которой внутренняя энергия перемещается потоками воды. Теплообменники для печей без регулируемого теплообмена устанавливают в парилке. Подогрев осуществляется при соприкосновении со стеной трубы дымохода. Модель не защищена от жара, что может привести к закипанию жидкости в баке.

Дымоход – конвектор со встроенным нагревателем монтируется в печку, а также расположен вблизи дымохода. Бак присоединяется патрубками с регистром для банной печи внутри трубопровода.

Теплообменник в печь для отопления купить необходимо, основываясь на выборе определенной модели с особенными техническими характеристиками. Выбирайте конструкцию, которая располагается внутри печки по инженерным соображениям. Она имеет лишь один недостаток — накопление накипи. Вблизи дымохода вода нагревается медленно, но высокий КПД и существующая возможность быстрого ремонта могут стать аргументами для принятия решения о приобретении устройства.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.
  2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
  3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

  • Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
  • Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.
  2. Достаточная теплоотдача.
  3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
  • Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
  • Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
  • Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
  • Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Установка

Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.

Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:

  • не фиксировать трубы крепежами из металла;
  • не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
  • соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
  • пользоваться уплотнителями с хорошей огнестойкостью;
  • соблюдение мер пожарной безопасности.

Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.

Заключение

Если печь-камин с теплообменником будет установлена правильно, то прослужит такая конструкция довольно долго, не предполагая необходимости проведения ремонтных работ.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
