Объем воды в радиаторе отопления: документация и средние данные

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

  • Уровень теплоотдачи одной секции, так как от него зависит:
  • Во-первых, сколько элементов потребуется для обогрева одной комнаты.
  • Во-вторых, насколько тепло будет в комнате благодаря радиатору.
  • В-третьих, каким станет микроклимат в помещении.
  • Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
  • Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже было упомянуто выше. Но для того чтобы сравнение радиаторов отопления было корректным, его надо производить не только по теплоотдаче, но и по другим важным параметрам:

  • рабочему и максимальному давлению;
  • количеству вмещаемой воды;
  • массе.

Ограничение по величине рабочего давления определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота столба воды может достичь сотни метров. Кстати сказать, это ограничение не касается частных домов, где давление в сети не бывает высоким по определению. Сравнение по вместительности радиаторов может дать представление об общем количестве воды в системе, которое придется нагревать. Ну а масса изделия важна при определении места и способа его крепления.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.

Пояснения сравнительных величин приборов отопления

Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.

Более востребованы алюминиевые отопительные приборы, у них на немного ниже параметры теплоотдачи, но стоят значительно дешевле биметаллических устройств отопления. Показатели испытательного давления и рабочего позволяют этот вид батарей устанавливать в зданиях без ограничения этажности.

Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей

они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.

Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:

Длительность безаварийной эксплуатации, что важно в отопительных системах.
Стойкость к негативному воздействию (коррозии) теплового носителя.
Тепловая инерционность чугуна.

Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.

Тепловая мощность радиаторов

Некоторые особенности отопления

Однотрубная и двухтрубная система отопления

  • При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур. но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
  • Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно. Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
  • Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Наиболее эффективное место размещение радиатора — под окном

Примечание. Для того чтобы в комнате создавался наиболее постоянный микроклимат, там не должно происходить утечек тёплого воздуха – это тоже поможет наиболее точно рассчитать необходимую мощность отопителей. Так, радиаторы следует устанавливать под окном, как на фото вверху – потоки горячего воздуха будут подниматься вверх и создавать «штору» от проникновения холодного воздуха, исходящего от стекла.

Сколько нужно радиаторов на одну комнату

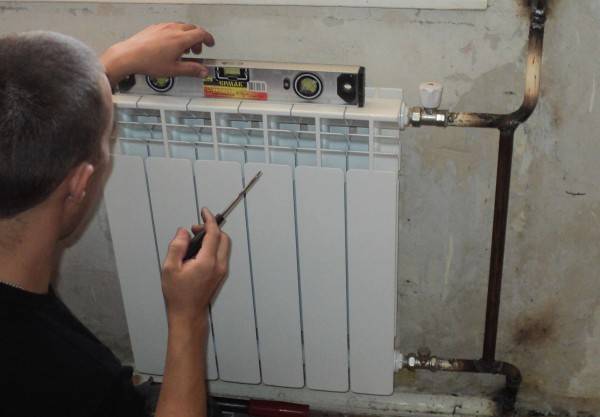

Монтаж биметаллического радиатора

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Примечание. Следует отметить, что металл, из которого сделан радиатор не имеет абсолютно никакого значения при расчетах мощности отопительных приборов на то или иное помещение. Дело в том, что производитель всегда указывает в сопроводительных документах номинальную мощность одной секции или всего прибора, если он панельный.

Мощность секции биметаллического радиатора зависит от производителя

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41Вт;
  • в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Пример расчета объема системы отопления

Трубы отопления стальные причем стояки выполнены из труб 1/2’’, подача и обратка из трубы 1’’. Общая длина стояков 12 м, длина обратки и подачи 20м.

Считаем. 12х0,177+20х0,491=11,944 л.

Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления.

Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел.

Как увеличить коэффициент теплопередачи

Исходя из вышеизложенного, становится понятным, что фактичекская теплоотдача любого отопительного прибора может существенно отличаться от заявленной технической характеристики производителем в сопроводительной документации своей продукции. Реальные условия эксплуатации батарей отопления могут вызывать суммарные потери тепла, снижающие КПД отопительной системы дома или отдельной квартиры.

Существует 2 варианта повышения коэффициента теплопередачи – это улучшить условия эксплуатации существующей отопительной системы и применение оптимальных способов размещения и подключения радиаторов отопления, заложенных на стадии проектирования.

На примере ниже расположенного рисунка, разберем потери тепла в системе отопления здания.

  1. Тепловые потери через крышу составляют: 25 — 30%.
  2. Через окна: 10 — 15%.
  3. Теплопотери через пол: 10 — 15%.
  4. Потери через стены: 10 — 15%.
  5. Примыкания: 10 — 15%.
  6. Через трубу (при наличие печного отопления): 20 — 25%.

Предлагаем воспользоваться онлайн калькулятором для расчет теплопотерь дома.

Как повысить КПД существующей отопительной системы

Чтобы повысить КПД существующей отопительной системы, специалисты рекомендуют провести следующие мероприятия:

  • утеплить ограждающие конструкции снаружи жилья (стены, фундамент, цокольный этаж и чердак);
  • заменить старые деревянные оконные рамы стеклопакетами;
  • за радиаторами на стены наклеить экраны из фольги;
  • периодически открывать краны Маевского для спуска воздушных пробок в радиаторах;
  • при наличии холодных стен их утепляют изнутри теплоизоляционными материалами.

После проведения этих мероприятий хозяева дома или квартиры сразу почувствуют улучшение теплоотдачи приборов отопления. Для утепления стен изнутри на рынке стройматериалов предлагают большое количество разных материалов от пробковых листов, фактурной штукатурки до гипсовой плитки и декоративных полиуретановых панелей, которые не только утеплят комнаты, но и украсят своим видом их интерьеры.

Сравнение прогрева стального и чугунного радиаторов

Watch this video on YouTube

Как повысить КПД на стадии проектирования

Чтобы избежать неполноценной теплопередачи приборами отопления в новостройках, на стадии проектирования руководствуются следующими правилами.

Правило 1. Радиаторы устанавливают под окнами. Это могут быть специальные ниши или навеска батарей под подоконниками с экранами или без них. Экраны скрывают внешний вид батарей, но в то же время могут уменьшать их тепловую мощность. В некоторых случаях экраны специально используют, чтобы снизить тепловой поток на 10 – 15% тем самым, сохраняя тепло для других комнат.

Правило 2. Существенное влияние на изменение КПД приборов отопления влияет способ подключения. Это может быть односторонний или двухсторонний подвод труб теплоснабжения. Двухсторонняя схема подключения помогает приблизить мощность батареи к заявленной паспортной величине теплопередачи. Практика показывает, что при наличии менее 20 секций в одном помещении лучше применять одностороннее подключение батарей.

На представленном ниже фото КПД секций при двухстороннем присоединении труб.

На фото КПД секций при одностороннем присоединении труб.

Коэффициенты поправки

Несмотря на одинаковые значения в техпаспорте, фактическая теплоотдача радиаторов может отличаться в зависимости от условий эксплуатации. Учитывая, что выше приведённые формулы точны только для домов со среднестатистическими показателями утепления и для местностей с умеренным климатом, при других условиях необходимо вводить поправки в расчёты.

Коэффициенты поправки при расчете количества секций батарей отопления

Для этого полученное в ходе вычислений значение дополнительно умножается на коэффициент:

  • угловые и северные комнаты — 1,3;
  • регионы с экстремальными морозами (Крайний Север) — 1,6;
  • экран или короб — прибавляйте ещё 25%, ниша — 7%;
  • для каждого окна в комнате общая теплоотдача для помещения увеличивается на 100 Вт, для каждой двери — 200 Вт;
  • коттедж — 1,5;

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;
  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Теплоноситель для чугунных радиаторов

Один из весомых плюсов чугунных моделей – нечувствительность к различным теплоносителям. Нет необходимости следить, какие показатели кислотности у циркулирующей жидкости. Ширина канала дает возможность свободно пропускать и не позволять скапливаться внутри примесям, которых в центральных отопительных системах огромное множество.

Чугунные радиаторы не вступают в химические реакции с тосолом, водой или другими жидкостями, содержащими в себе анти замерзающие добавки. Однако это не говорит о том, что о водоподготовке можно забыть. Ведь помимо батарей теплоноситель протекает по трубным магистралям, внутри котла и прочего установленного оборудования.

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов: климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях.

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2 требуется 1 Квт тепловой энергии. Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

4 Зависимость теплоотдачи от материала

Идеальным материалом для изготовления радиаторов является металл. Связано это с более высоким коэффициентом проводимости тепла. По мере увеличения такого показателя лучше передаётся тепло от теплоносителя через радиаторы отопления окружающему воздуху.

Коэффициент теплоотдачи различных видов металла следующий:

  • медь — 401 кВт;
  • алюминий — 200 кВт;
  • латунь — 100−110 кВт;
  • железо — 92 кВт;
  • чугун — 52 кВт;
  • сталь — 47 кВт.

Медь имеет более высокий уровень теплоотдачи

Хотя теплопроводность алюминия в два раза меньше, чем у меди, он применяется гораздо чаще. Его легко нагреть, изготовить изделие любой формы, а также он имеет небольшой вес. Но недостатки у него тоже имеются, и они идентичны минусам меди. К тому же, если алюминий соприкоснётся с другими веществами, то может быстро начаться процесс коррозии.

https://youtube.com/watch?v=Hh-MiZIHJRg

Много десятилетий батареи из чугуна занимали лидирующие позиции. Такие изделия долго служат, не ржавеют, имеют достаточно большой уровень устойчивости к различным факторам. Недостатками можно назвать существенный вес и хрупкость материала. Но, используя их с твердотопливными котлами, большой вес только идёт на пользу. Так как в чугунных батареях имеется довольно большая инерционность, так же как и в твердотопливных котлах, то это позволяет после прогорания закладки дров сохранять температуру ещё долгое время.

Стальной прибор имеет ещё более низкие показатели теплопроводности. Кроме этого, большой риск возникновения коррозии способствует выходу агрегата из строя за очень короткое время после покупки. Таким образом, если правильно подобрать и рассчитать показатели радиаторов отопления, то можно добиться хорошего соотношения теплопотерь в помещении и теплоотдачи.

Специфики приобретения отопительных приборов

Во время покупки разных батарей необходимо обязательно выучить их технические параметры. которые есть в сопроводительной документации. Тут указывается их КПД и иные характеристики. К ним можно отнести:

  • Мощность. которая может быть указана в расходе воды либо прочего вида носителя тепла, либо же может быть предоставлена в виде ватт.
  • Размеры батареи. которые могут быть очень разнообразными. Высота в большинстве случаев может меняться от 200 до 600 мм. Маленькие изделия в большинстве случаев делаются из стали, а вот высокие очень часто являются чугунными или сделанными из современных и уникальных материалов. Необходимо ориентироваться на расстояние, которое есть между полом и окном помещения.
  • Напор. для которого предназначается прибор. Каждая система обогрева обладает собственным напором. Он может быть низкотемпературным, среднетемпературным или высокотемпературным. В большинстве случаев в документации к изделиям указывается тепловая отдача, причем она может быть представлена, к примеру, в подобном виде 55/45. В данном случае использовать батарею можно например если тепловой носитель, который проходит через него, станет иметь температуру 55 градусов, а охлаждается он до 45 градусов.

Ведущая классификация

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

  • из чугуна;
  • из биметалла;
  • из алюминия;
  • из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели. К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала. Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт. Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств). Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

  1. Ощутимый вес конструкции.
  2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
  3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Как выполнить расчет радиаторов

Для того чтобы определить, какова должна быть мощность батарей и сколько их нужно приобрести, используется специальная формула. Она выглядит следующим образом:

Q — мощность изделия, k — коэффициент теплопередачи радиатора, А — площадь поверхности отопительного прибора, которая представлена в кв. м. ΔT – температурный напор теплоносителя.

Из этой формулы можно найти любое значение, если известны остальные показатели. В результате, определяется КПД батарей, а также их количество, которое необходимо для обогрева определенного помещения в зависимости от его площади и других параметров.

Пример определения показателей:

Например, важно определить, сколько нужно купить изделий для площади в 15 кв. метров

Для этого выполняются следующие действия – 1,5*1,15=1,725 кВт. После этого нужно прийти в подходящий магазин, чтобы выбрать оптимальные радиаторы

Обращать внимание нужно на их размер, который должен подходить для определенного помещения. Дополнительно надо учитывать мощность изделий

Если в паспорте изделия указано, что k*A=31,75 ватт на 1 градус, и если предполагается, что в имеющейся системе отопления напор будет равен 35 градусов, то Q=35*31,75=1111,75 ватт. Этот показатель меньше, чем 1,725, рассчитанный ранее для определенного помещения. Если установить только этот прибор на комнату с размером 15 кв. метров, то обогрев будет недостаточным и неравномерным. Выходом из этой ситуации может быть:

  • купить большее количество радиаторов, например 2;
  • добавить несколько секций к имеющемуся изделию;
  • выбрать другую батарею.

Необходимая величина тепловой мощности радиатора

  1. Способ согласно СНиП предполагает, что на один «квадрат» площади требуется 100 ватт.Но в данном случае следует учитывать ряд нюансов:
    – теплопотери зависят от качества теплоизоляции. Например, для обогрева энергоэффективного дома, оборудованного системой рекуперации тепла со стенами, сделанными из сип-панелей, потребуется тепловая мощность меньше, чем в 2 раза; – создатели санитарных норм и правил при их разработке ориентировались на стандартную высоту потолка 2,5-2,7 метра, а ведь этот параметр может равняться 3 или 3,5 метра;- этот вариант, позволяющий рассчитать мощность радиатора отопления и теплоотдачу, верен только при условии примерной температуры 20°C в квартире и на улице – 20°C. Подобная картина типична для населенных пунктов, расположенных в европейской части России. Если дом находится в Якутии, тепла потребуется гораздо больше.
  2. Способ расчета, исходя из объема, не считается сложным. Для каждого кубометра помещения требуется 40 ватт тепловой мощности. Если размеры комнаты составляют 3х5 метра, а высота потолка 3 метра, тогда потребуется 3х5х3х40 = 1800 ватт тепла. И хотя погрешности, связанные с высотой помещений в этом варианте расчетов устранены, он все еще не является точным.
  3. Уточненный способ расчета по объему с учетом большего количества переменных дает Когда производится уточненный расчет тепловой мощности радиатора и требуемой величины теплоотдачи, следует учитывать, что:
    – одна дверь наружу отнимает 200 ватт, а каждое окно – 100 ватт;- если квартира угловая или торцевая, применяется поправочный коэффициент 1,1 – 1,3 в зависимости от вида материала стен и их толщины;- для частных домовладений коэффициент составляет 1,5; – для южных регионов берут коэффициент 0,7 – 0,9, а для Якутии и Чукотки применяют поправку от 1,5 до 2.

Порядок вычислений следующий:

  • определяют объем помещения и требуемую мощность – 3х5х3х40 = 1800 ватт;
  • окно и дверь увеличивают результат на 300 ватт, итого получают 2100 ватт;
  • с учетом углового расположения и того, что дом частный будет 2100х1,3х1,5 = 4095 ватт;
  • прежний итог умножают на региональный коэффициент 4095х1,7 и получают 6962 ватт.

Видео о выборе радиаторов отопления с расчетом мощности:

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

  • Уровень теплоотдачи одной секции, так как от него зависит:
  • Во-первых, сколько элементов потребуется для обогрева одной комнаты.
  • Во-вторых, насколько тепло будет в комнате благодаря радиатору.
  • В-третьих, каким станет микроклимат в помещении.
  • Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
  • Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Порядок и правила определения строительного объема здания без чердачного пространства. тЗиС.

Строительный объем наземной части здания без чердачного перекрытия следует определять умножением площади вертикального поперечного сечения на длину здания, измеренную между наружными поверхностями торцовых стен в направлении, перпендикулярном площади сечения на уровне первого этажа выше цоколя.

Площадь вертикального поперечного сечения следует определять по обводу наружной поверхности стен, по верхнему очертанию кровли и по уровню чистого пола этажа. При изменении площади поперечного сечения выступающие на поверхности стен архитектурные детали, а также ниши учитывать не следует.
