Теплые полы под ламинат – установка своими руками, правила монтажа

Топ производителей

При выборе электрического тёплого пола нужно отдавать предпочтение производителям, которые производят продукцию не первый год.

Теплолюкс

Технолюкс — российская компания, производящая   экономичные, эффективные устройства для дополнительного и основного обогрева помещений. Виды моделей различны — кабель, маты, коврики. Они имеют не высокую стоимость и просты в монтаже. Однако, в данных системах быстро выходит из строя терморегулятор.

Unimat

Unimat (Корея) — выпускает инфракрасные стержневые полы с повышенной устойчивостью к влаге. Системы экономичны, цены не высокие, а гарантийный срок 20 лет. Но данное отопление нельзя использовать как основное, при больших минусовых температурах.

Devi

Devi — производитель Дания. Компания производит высококачественную кабельную продукцию по доступной стоимости. Устройства обогрева данного производителя отличаются простым монтажом, они не пересушивают воздух, гарантийный срок более 20 лет. Недостаток — большое энергопотребление.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Caleo

Caleo — инфракрасный пол Южнокорейского производства, предназначен для быстрой укладки «сухим» способом. Обладает хорошей теплоотдачей, укомплектован всеми элементами для монтажа. Единственный минус — хрупкость.

Heat Plus

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Rehau

Rehau (Германия)  — компания выпускает двужильный саморегулирующийся электрический кабель определённой длины. Он имеет повышенное сопротивление и двойное изолирующее покрытие снаружи. Цена на данную продукцию высокая, но она оправдана её качеством.

Решив монтировать не водяной, а электрический тёплый пол под ламинат в своём доме, следует ознакомиться с характеристиками не только каждого бренда отопительной системы, но также с описанием каждой модели ламината. Сравнив все плюсы и минусы, убедившись в сочетании греющего устройства с финишным изделием, вы сможете подобрать подходящую модель для своей квартиры.

Подходящие отопительные системы под ламинат

Для стандартных марок ламината применяются электрические и инфракрасные теплые полы. Электрические системы универсальны, применяются для всех видов покрытия, включая ламинат. В продаже предлагаются комплекты для конкретной площади помещения. Выпускаются в виде матов, кабеля и пленки. Уровень пола поднимается всего на 1 см.

Пленочные инфракрасные полы стоят недорого, процесс менее трудоемкий, выполняется практически за несколько часов и исключает заливку стяжки. Быстрый монтаж предусматривает подсоединение расстеленного по поверхности, материала к терморегулятору.

Недостатком электрических и пленочных полов является дорогое электроснабжение, быстрое остывание поверхности при аварийном отключении электричества, которое часто приводит к невозможности восстановления конструкции.

В последнее время на рынке появились современные варианты ламинатного покрытия, подходящие для водяного пола.

Подложка для инфракрасных полов с подогревом

Для качественного функционирования тёплых полов ИК необходимо соблюдение двух рекомендаций:

  • четкое следование технологии монтажа;
  • установка теплоотражающего материала вверх фольгой.

При укладке отражающего слоя под теплый пол рекомендуется соблюдать следующие советы профессиональных мастеров:

  • Плиты с магнезитом и древесностружечные панели. Перед монтажом такого материала на основание укладывают алюминиевую пленку, а сверху уже стелют подложку. Для этих целей можно применять фольгированные прослойки.
  • Металлизированные материалы на основе полимеров монтируют гладкой стороной вверх. В результате такой укладки образуется тонкое и эффективное теплоотражающее покрытие.
  • Укладку прослойки проводят по всей поверхности пола, на которую будут монтировать систему подогрева. Материал настилают внахлест, прочно проклеивая стыки специальным скотчем. Такие меры создадут достаточные показатели гидро- и теплоизоляции. Клейкая лента для подложки должна быть металлизированной. Обычные материалы могут не выдержать нагрева и расплавиться.

Соблюдая эти нехитрые правила, вы без труда сможете самостоятельно смонтировать и выбрать качественную подложку. Обязательно учитывайте состав материала и его совместимость с вашей системой подогрева.

Существуют отражатели, способные значительно облегчить процесс монтажа электрических кабелей. Это так называемые прослойки с бобышками. Конструкция такого материала представляет собой ковер, усеянный плотными рядами выступающих цилиндров. Эти выступы называют бобышками. Между них очень удобно укладывать кабель теплого пола. Для такого монтажа не требуются дополнительные крепежи или клейкие составы – бобышки прочно удерживают кабель на поверхности прослойки, не давая им съехать в сторону.

Какой ламинат выбрать под водяной теплый пол

Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью «Какой ламинат выбрать под теплый пол?», где подробно объяснено, какой ламинат подходит под «теплый водяной пол».

Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.

Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м3. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.

Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м2 х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».

Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:

  • 2 — для жилых;
  • 3 — коммерческих.

Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.

Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.

Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.

Выделение формальдегида в пределах нормы.

Формальдегида нет.

Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.

Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.

Классы износостойкости.

Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.

Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.

Кабельный – плюсы и минусы

Электрический кабельный — это цельный кабель, уложенный по схеме «змейка» или «улитка». Чаще конструкция заливается стяжкой из бетона, слоем не менее 30 мм.

Преимущества данного устройства:

  • невысокая стоимость;
  • способность равномерно прогревать помещение;
  • долговечность.

Минусы кабельного вида:

  • большие расходы на электроэнергию;
  • необходимость заземления;
  • сложность монтажа, требующая опыта;
  • на прогрев помещения уходит много времени;
  • процедура демонтажа трудоёмкая, так как требуется удалять стяжку;
  • существенно уменьшает высоту потолков из-за толстой стяжки.

Монтаж кабельного пола

Начинать монтаж следует с установки терморегулятора и пробивания штроб — это грязная работа, её необходимо сделать заранее.

Монтаж кабельного теплого пола.

Watch this video on YouTube

Затем можно переходить непосредственно к установке «пирога» электрического кабельного пола, процесс следующий:

выравнивается основа — не должно быть трещин, неровностей;

монтируется демпферная лента по периметру помещения;

укладывается теплоизоляционный материл фольгированной стороной вверх, крепится он с помощью клеящегося или монтажного скотча;

  • расстилается монтажная или металлическая лента — фиксируется на утеплителе, она предназначена для закрепления провода;
  • размещается греющий кабель — он укладывается согласно запланированной схеме, с отступом от стен не меньше 5 см, фиксируется лентой;

  • устанавливается термодатчик — на расстоянии от стены 50 — 60 см, провода ведущие к термостату помещаются в гофрированную трубу;
  • подключается система — кабель и провода от датчика подсоединяются к регулятору;

  • проделываются технологические отверстия в утеплители — делать их нужно через каждые 40 см;
  • заливается стяжка из бетона — можно брать готовую смесь или приготовленную самостоятельно, раствор выравнивается;

  • стелиться тонкая подложка — она служит шумоизолятором;
  • укладывается ламинат.

Перед заливкой стяжки, нужно проверить устройство на работоспособность.

Полипропиленовые плиты

Один из оптимальных вариантов теплоизоляции водяного подогрева, не боится повышенной температуры и влажности, по стоимости самый дешевый материал. Не боится агрессивных химических соединений, не выделяет вредных веществ во время нагревания. Имеет низкие показатели горючести, не поддерживает открытого горения. На поверхности угнетается размножение различных микроорганизмов, в том числе и плесени. Санитарными контролирующими организациями разрешен к использованию без ограничений. Плиты могут иметь готовые канавки для укладки трубопроводов.


Полипропиленовые плиты

Листовой полипропилен

Подложка для кабельных полов

Самые большие усилия для реализации характерны для кабельного теплого пола. Ведь здесь в обязательном порядке производиться заливка раствора для стяжки. До начала монтажа следует провести целый ряд действий, которые включают в себя:

  • Если возникает такая необходимость, выравнивается основания, где будет укладываться система теплого пола. Для этого выполняется черновая стяжка по всем правилам и требованиям.
  • Устройство теплоизоляционного слоя, где и осуществляется выбор подложки.
  • Выполнение бетонной стяжки по теплоизоляции, которая и будет служить основой для теплого пола.

После всех этих мероприятий можно приступать к выполнению системы обогрева. По уложенной подложке крепится монтажная лента при помощи саморезов. Именно в ленте и фиксируется нагревательный кабель системы отопления. Когда размещен кабель на подготовленном основании, выполнено полное подключение к электросети всех датчиков и кабелей, можно производить заливку бетонной стяжки.

Особое внимание уделяется подложке. В данном варианте следует отдавать предпочтение алюминиевой фольге

Ее основная задача – качественно и равномерно распределить поступающей от нагревательных элементов тепло по всему основанию пола. Для этого есть две основные причины:

  1. Создание одинакового уровня температуры по всей поверхности.
  2. Избежание местного перегрева нагревательного элемента. Все избыточное тепло должно отводится на менее прогретый участок.

Использование подложки под теплый пол позволяет увеличить срок эксплуатации всей системы. Греющий кабель сможет прослужить гораздо больше времени. Он постоянно находиться в рабочем режиме, прогревается на всем объеме. Многие положительные качества на первый взгляд и незаметны от использования подложки для теплого пола.

Стоит отметить, что длительность остывания основания пола будет зависеть от площади его прогревания. Кроме этого повышенную температуру предоставляет и использование подложки, укладываемой под все компоненты системы отопления в помещении

Очень важно произвести ее укладку в процессе монтажа. Цена незначительная, но проявляемые качества очень высокие и необходимые

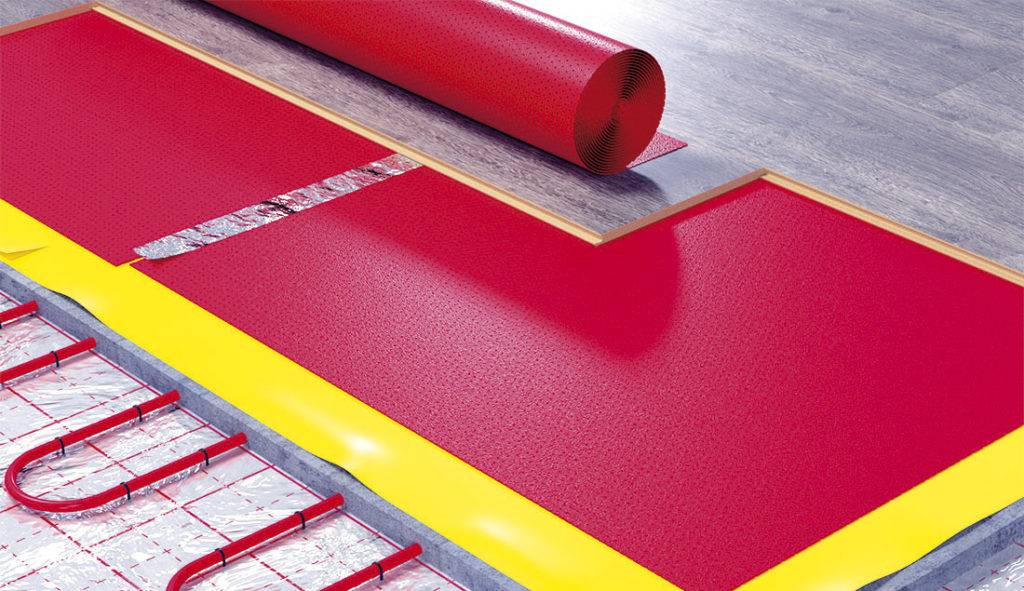

Пять производителей подложки для систем подогрева пола

Неопытному покупателю может показаться, что выбор подкладок для сложных условий эксплуатации скромен. Развеем этот миф.

Arbiton (Польша)

Польская фирма Decora S.A. хорошо знакома российскому покупателю под торговой маркой Arbiton. Производитель с почти 30-летним опытом выпускает огромный ассортимент подстилающих материалов под ламинат, паркет, LVT-плитку. В числе продуктов для теплого пола:

  • Серия листового полистирола с перфорацией и вырубкой: Secura Thermo Aquastop Smart, Secura Thermo.
  • Рулонная продукция из пласто-композита полиуретан+PET: Multiprotec 1000, Multiprotec Acoustic и др.
  • Маты из полиэтилена высокой плотности: Optima Thermo Aquastop, Optima Expert и проч.

Толщина продукции варьируется от 1 до 5 мм, цена – от 70 руб/м².

Cezar (Польша)

Производственный концерн Cezar Group специализируется на всевозможных аксессуарах: плинтуса, уголки и многое другое. В числе предлагаемых товаров: разнообразные подстилающие слои. Для полов с подогревом и охлаждением бренд предлагает:

  • Листовые подкладки из экструдированного полистирола тонкие, с перфорацией и с вырубкой: Expert Thermo Rapid, Expert Thermo Matt.
  • Рулонные материалы из полистирола и пенополиолефина (экструзионное производное полиэтилена): Pro Heat Prestige, Expert Thermo Roll.

Производитель утверждает, что перфорированные подстилки можно применять на минеральных и деревянных основаниях. Стоимость продукции – от 70 р./ м².

Solid (Россия)

ООО «ТПГ Солид» – российский завод с 27-летней историей специализации на выпуске продукции из полимерных материалов. В числе зарегистрированных торговых марок Solid, Tuplex, Domoflex и некоторые другие. Для работы с ламинатом предприятие предлагает использовать подложки:

  • Из ЭППС с вырубкой и перфорацией в рулонах либо матах.
  • Композитные с пароизоляцией из пленки с впаянными шариками пенополистирола.

Цена подстилающих слоев – от 50 р./ м².

Rico (Россия)

ООО «Грейс» – российский производитель всевозможных аксессуаров для напольных покрытий. Подстилающие материалы для ламината и паркета – не исключение. Под собственной торговой маркой Rico предприятие выпускает подложку из плотного ЭППС с вырубкой для лучшей теплопередачи. Цена — от 80 р./ м².

IMS (Россия)

ООО «ВТМ ХОЛДИНГ» работает с полистиролом и его производными уже 30 лет. Ассортимент завода включает как потолочные изделия, так и подложечную продукцию. Для ламинированного паркета, монтируемого на теплые водяные полы, под брендом IMS предлагается тонкая рулонная и листовая перфорированная подложка из ЭППС. Стоит отметить, что все товары предприятия имеют необходимую сертификацию. Стоимость – от 55 р./ м².

Конечно, есть еще подложки от известных брендов. Это чаще базовые или акустические разновидности, разрешенные к применению на теплый пол. Выбор зависит от личных предпочтений и финансовых возможностей.

Расскажите, какая из подложек, по вашему мнению, больше всего подходит для систем подогрева?!
