Теплые полы водяные монтажные схемы в квартире

Проверка работоспособности системы

После монтажа теплых полов и до выполнения дальнейших работ — заливки стяжки, укладки напольного покрытия — систему необходимо проверить на работоспособность и отсутствие утечек. Проверка может осуществляться двумя способами:

Система опрессовывается и с помощью компрессора в нее нагнетается воздух, давление доводится до 4 бар. Этот способ позволяет выявить даже незначительную разгерметизацию, поскольку молекулы воздуха мельче, чем воды
Система заполняется водой под давлением не меньше 0,6 МПа. испытания проводятся в 2 этапа, первый длится полчаса, за это время давление не должно снизиться более чем на 0,06 МПа. Второй — 2 часа, рабочее давление нужно довести минимум до 1 МПа, оно не должно снизиться больше, чем на 0,02 МПа при неизменной температуре теплоносителя

До начала эксплуатации система должна находиться под давлением, воздух можно оставлять в трубах, не боясь холодов, а вода может замерзнуть, если не успеть подключить отопление до наступления морозов.

Теплые водяные полы могут подключаться к водонагревательному котлу или системе центрального отопления через распределительный и возвратный коллекторы. Система может включать в себя насос или несколько насосов, автоматику для регулирования температуры и давления. В зависимости от площади и формы комнаты, расположения мебели, наличия наружных стен и их количества применяются разные схемы укладки труб — улитка, змейка и их комбинации. К основанию трубы могут фиксироваться с помощью монтажной сетки, пазов в плитах или рельефной поверхности матов из пенополистирола. Смонтированную систему перед заливкой стяжки обязательно нужно проверить.

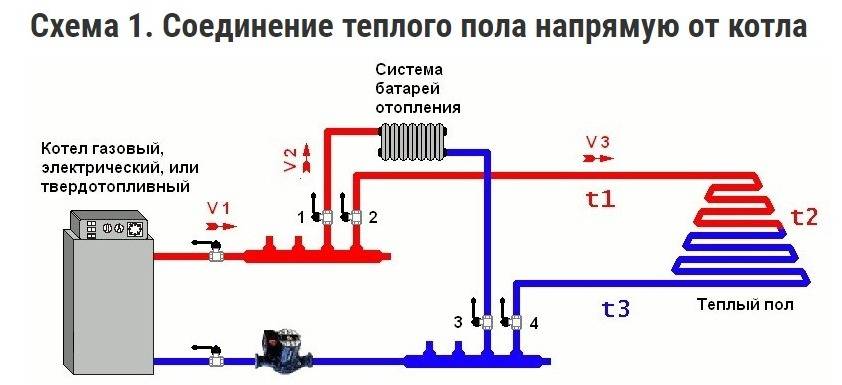

Схема подключения

Если система теплого пола будет работать от котла, нужно правильно рассчитать его мощность (она должна на 15-20% превышать суммарную мощность теплых полов). На участке между котлом и коллектором монтируется группа безопасности, включающая расширительный бак. Потом ведущая от котла подающая труба с помощью фитинга или переходника подключается к коллектору. Он устанавливается в специальный коллекторный шкаф, который может быть вмонтированным в стену или стоять возле нее. Необходимо рассчитать расположение коллекторного шкафа так, чтоб при входе в него не происходило крутых загибов труб.

Труба, выходящая из распределительного коллектора, согласно выбранной схеме укладывается по всей площади, затем ее конец, по которому будет возвращаться охлажденный теплоноситель (обратка), подсоединяется к возвратному коллектору. Если укладывается несколько контуров, в коллекторе должно быть соответствующее количество входов и выходов. соединять контуры между собой нельзя, велик риск протечек.

Обязательно нужно устанавливать запорные краны между трубами и коллекторами, чтоб можно было перекрыть воду на случай ремонта, а с другого конца коллектора — сливной кран.

Если осуществляется принудительная циркуляция воды в системе, на участке между котлом и коллектором устанавливают насосно-смесительные узлы для подкачки и откачки воды. Если теплые полы подключаются к центральной отопительной системе, насос нужен только для откачки Существуют разные способы регулирования температуры: с помощью ручного регулятора, погодозависимой автоматики, системы сервоприводов и датчиков.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как работать с трубами и когда можно проверять систему

Бухта разматывается постепенно, в процессе этого выполняется раскладка. Цельная труба возвращается к распределителю. Патрубки гребенок коллектора соединяются с контуром. Если вас интересует вопрос о том, как правильно подключить водяной теплый пол, вы должны знать, что на следующем этапе нужно будете установить отопительный контур и проверить после этого систему на плотность соединений и прочность. После того как было осуществлено тестирование и пробный запуск, можно начинать заливку цементной стяжки. Напольное покрытие восстанавливается после полного высыхания раствора.

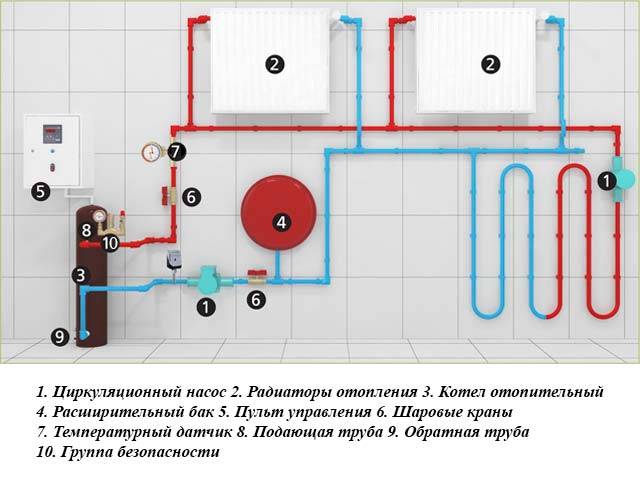

Схема системы теплого пола, работающей от котла

Водяной теплый пол – это система с низкой температурой, где теплоноситель передается с температурой от 35 до 45 ˚С, а норма не должна превышать 55 ˚С. Теплый пол – это циркуляционный отдельный контур, которому требуется насос. У теплого пола имеются ограничения по температуре поверхности, которая должна находиться в пределах от 26 до 31 ˚С. Перепад температуры между разводкой подачи и обратки допускается не больше 10 ˚С.

Проток теплоносителя должен соблюдаться с максимальной скоростью до 0,6 м/с. Перед тем как подключить теплый водяной пол, вы должны подобрать соответствующую схему соединения. Если она предусматривает использование котла, то система должна иметь:

арматуру;
систему безопасности;
теплогенератор;
насос.

Теплоноситель от котла будет попадать в распределительный коллектор и поступать по петлям. Далее теплоноситель попадает обратно в котел. Последний должен быть настроен на необходимую температуру

При этом важно соблюсти некоторые нюансы. Так, система должна иметь конденсационный котел, ведь низкотемпературный режим для этого оборудования оптимален

В этом режиме у котла будет максимальный коэффициент полезного действия.

Подготовка помещения

Перед тем как сделать водяной теплый пол в частном доме или квартире, следует подготовить для этого помещение.

Требования к помещению

Водяной теплый пол используют в основном для частных построек. В многоэтажках его тоже делают, но при этом учитывают, что при этом есть риск затопления соседей и создания слишком большой нагрузки на плиту перекрытия.

Если в многоквартирном доме подсоединить теплоноситель к общему отоплению, то это приведет к неправильному распределению нагрузки. Из-за этого стояки станут холодными в ближайших нескольких квартирах.

Современные застройщики учитывают этот момент, поэтому еще на этапе постройки предусматривают отдельную систему для теплых полов. При укладке теплого пола в частном доме заранее учитывают:

высоту потолков, поскольку уровень пола незначительно поднимается;
размер дверей и остальных проемов;
показатель теплопотерь;
прочность основания.

Непосредственный монтаж труб: выбор схемы укладки

Вне зависимости от того, централизованный или автономный водяной теплый пол в квартире, внимание необходимо уделить как материалу труб, так и способу их укладки. Всего можно выделить три основных рисунка:

Всего можно выделить три основных рисунка:

улитка;
змейка;
двойная змейка.

: Изображения схем: змейка, двойная змейка, спираль

Теплый пол в квартире от горячей воды можно уложить в двойную спираль: малая располагается около окна или наружной стены, а вторая – непосредственно в комнате.

: Двойная спираль

При этом прокладывание проходит по спирали, что обеспечивает равномерный прогрев поверхности. К его недостатком можно отнести сложности при монтаже: правильно рассчитать радиус, шаг и при этом учитывать максимально допустимый изгиб – сложная задача, которую лучше доверить профессионалу.

: Метод укладки змейкой

Змейка и двойная змейка мало чем отличаются – в обеих прокладывание проходит витками и конец обратки расположен там же, где и начало. Разница в том, что в обычной змейке обратный контур проходит по периметру комнаты, а в двойной – возвращается параллельно подающей части трубы.

Минусом змейки можно называть ощутимый перепад температур. Вода постепенно остывает, поэтому ближе к концу пути температура заметно падает, что приводит к плохому прогреву пола.

Количество труб для теплого пола однокомнатной квартиры варьируется в зависимости от её размеров, однако в сети множество калькуляторов, которые позволяют рассчитать длину. При необходимости, можно воспользоваться формулой:

k – коэффициент изгиба трубопровода;

Sучастка – площадь участка;

Hшаг – шаг укладки.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Для монтажа оконцовок труб берутся «евроконусы».
Для утепления труб — изоляция из вспененного полипропилена.
Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
Гидроизоляционная пленка.
Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

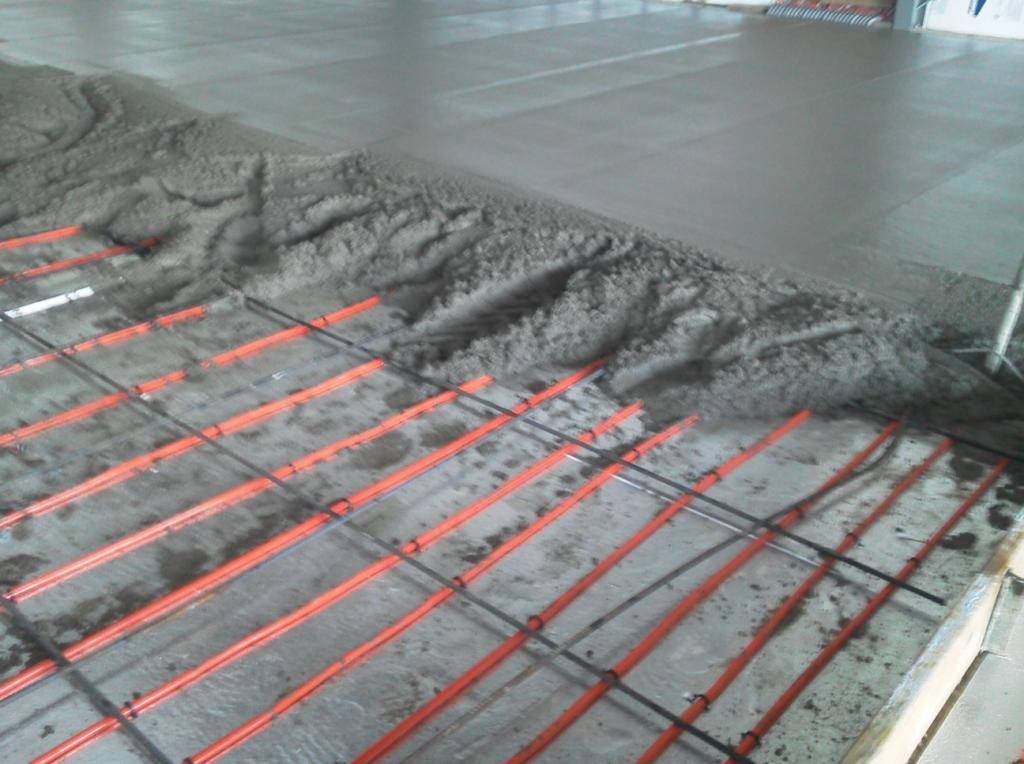

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Улитка быстрая и простая раскладкапетель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов. Полезна как профессионалам так и самостоятельным строителям. Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ. Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться. Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения, набросывет петли теплых полов и получает предварительную смету — то есть все очень оперативно. Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения — для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему! При создании петли указывается цвет, толщина линии — важные трассы делаются легко различимыми. В программе придусмотрена динамическая смета — при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы — вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему. Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов. После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет. В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

Компоненты системы водяного теплого пола в частном доме и квартире

Чтоб смонтировать теплый пол в доме с автономным отоплением, понадобятся:

водонагревательный котел
циркуляционный насос, входящий в состав котла или приобретаемый отдельно
гибкие трубы — пластиковые из сшитого полиэтилена, металлопластиковые, медные
фитинги для соединения труб
шаровые клапаны
коллектор — сложная конструкция для регулировки системы с воздухоотводными клапанами, сливными отводами

Если водяной теплый пол делается в многоквартирном доме, необходим отдельный стояк для его подключения, он бывает в новостройках. Монтаж теплого пола в квартире возможен при подключении отдельного насосно-смесительного узла и при условии, что на выходе в системе будет сохраняться нужное давление.

На конечном участке стояка, через который система теплого пола подключается к системе центрального отопления, должно использоваться такое оборудование:

шаровой кран с грязевым фильтром и спускной кран
обратный и перепускной клапаны
трехходовый смеситель
воздухоотводчик
насос

Если насос струйный, можно использовать исключительно медные трубы, очень дорогие и чувствительные к окислению.

Схема с насосно-смесительным узлом

Эта схема является смешанной, в ней имеется зона радиаторного отопления, а также насосно-смесительный узел и теплый пол. Остывший теплоноситель подмешивается через обратку. У смесительных узлов имеется балансировочный клапан, посредством которого можно осуществлять дозирование объема остывшего теплоносителя. Это позволяет добиться определенной температуры воды на выходе, что повышает потребительский комфорт и эффективность работы системы.

Перед тем как подключить теплый водяной пол, вы должны рассмотреть особенность используемой схемы. В описываемой может быть определенная модель узла, в состав которого входят некоторые другие полезные элементы, а именно:

балансировочный клапан;
байпас с перепускным клапаном;
шаровые краны;
циркуляционный насос.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
требования к температурному режиму в обогреваемом помещении;
высота потолков;
наличие уклона у основания пола;
толщина укладываемых труб;
вид применяемых растворов;
конфигурация помещения;
роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
оптимальную (среднюю) — толщина 5-7 см;
максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

20 мм для смесей с самовыравнивающимся слоем;
30 мм с армирующей сеткой под трубами;
40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

сильно завалено основание пола;
стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.
