Теплый пол: виды стяжек и основные требования к ним

Способы укладки труб

При укладке трубопроводов теплых полов используются 2 главных метода:

  1. Спиральный («улитка»);
  2. Змеевиковый (укладка рядами).

Способ укладки спиралью более сложен, но более эффективен с теплотехнической точки зрения.

Трубы подачи и возврата в этом варианте укладки размещены попеременно, что обеспечивает равномерную температуру поверхности пола.

Некоторые авторы пишут о схеме с «двойной змейкой или улиткой» — на практике такие вещи не выполняются и являются вымыслом. Если проанализировать работу такой схемы, где трубы располагаются по принципу «2 прямых через 2 обратки», можно легко понять, что будут возникать широкие полосы с различной температурой.

Метод укладки рядами более прост, но имеет один недостаток. Выражается он в разнице температуры теплоносителя между началом и окончанием контура. На практике эта разница может достигать 3 – 50С.

В случае использования этого способа рекомендуется начало контура располагать в пристенной зоне (краевой), тогда общая картина распределения температуры выравнивается и не так ощутима для человека. Укладка рядами больше всего применима для системы с небольшой длиной контуров (обычно не больше 50 метров).

Для обоих способов возможно применение переменного шага укладки труб. В крайних (пристенных) зонах он уменьшается, к центру помещения увеличивается.

Материалы для полусухой стяжки

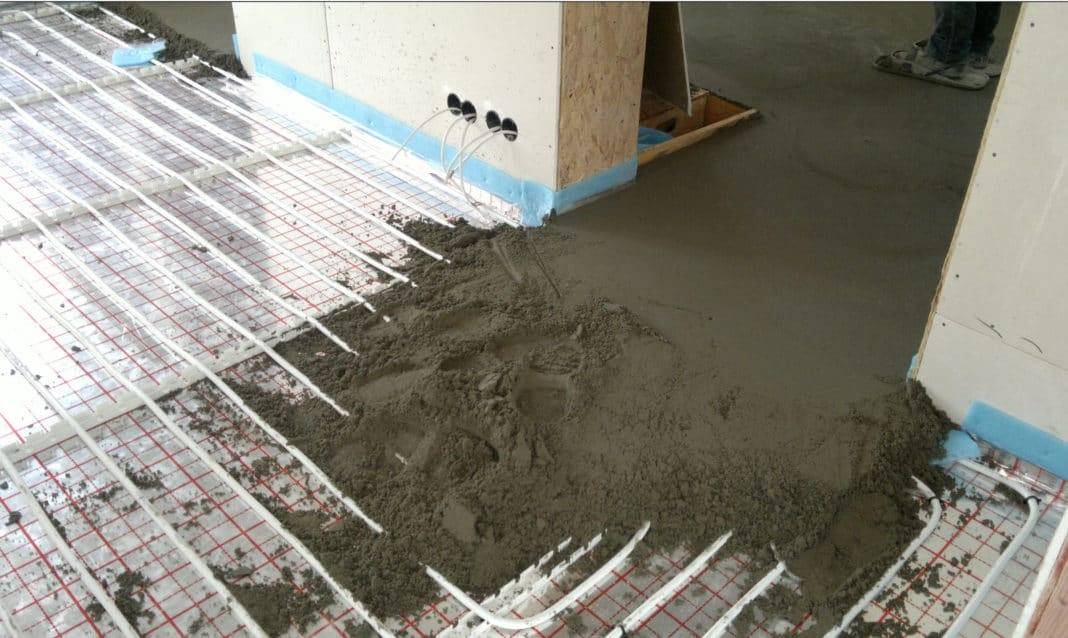

Полусухая стяжка пола под водонагреваемый теплый пол накладывает определенные требования к материалам. Главные из них — обеспечение наилучшей тепловой проводимости и сопротивляемость усадочным нагрузкам.

Песок

При засыпке по полусухой технологии считают, что чем крупнее песчаные фракции, тем крепче полученная плита (это соответственно позволяет уменьшить расход цемента).

Однако применение крупных частиц повышает пористость структуры, что в свою очередь снижает теплопередачу между трубопроводом и покрытием. Поэтому стяжка под водяной теплый пол должна быть мелкофракционной, что обеспечивается выбором соответствующего песка.

Чтобы компенсировать потерю прочности, в раствор придется закладывать больше цемента, что повлечет удорожание всех работ. Если для обычных стяжек достаточно марочной прочности 150 кг на см2, то для подогреваемых полов оптимальный показатель — 200 кг на см2.

При закупке песка следует учитывать, что речной часто содержат илистые отложения, а в карьерном нередко присутствует глина — эти примеси понижают прочность раствора.

Определить ил можно по его серому цвету при подсыхании кучи, чтобы выявить фракции глины, песок размешивают в банке с водой. После отстаивания более легкие глиняные частицы осядут на тяжелый песок и по толщине слоя можно на глаз определить содержание глины в общей массе.

Пластификаторы

Ни один из специалистов не сомневается в необходимости использования пластификаторов, выполняющих следующие функции:

Увеличивают подвижность и растекаемость раствора

Это особенно важно при наличии фибры, которая мешает качественному исполнению протяжки.
Повышают плотность, прочность (на 10 — 15 кг/см2) и однородность структуры, устойчивость к истиранию. Это достигается за счет вытеснения пластификатором воздуха из состава.
Снижают расход цемента, в описании некоторых марок приводятся показатель в 20%.
Повышают теплоотдачу, трещиностойкость, и морозостойкость плиты.
Уменьшают усадку.
Замедляют схватывание раствора и снижают временной интервал набора им марочной прочности

Позволяют включать отопление спустя 15 дней после заливки.

Пластификаторы выпускают в пластиковых емкостях в виде жидкого состава или мешках, как сухие смеси. Средняя дозировка жидкостей составляет 1 — 2 % от цементной массы.


Рис.6. Пластификаторы и фиброволокно

Сетка и фиброволокно

Для армирования стяжечной плиты используют стальную сетку с диаметром прута в 4 мм, ее укладывают поверх теплообменного трубопровода. Листы обязательно скрепляют между собой проволочными стяжками.

Существует базальтовое и полипропиленовое фиброволокно, чаще берут последнее с длиной волокон 18 — 20 мм. Волокнистая добавка повышает эластичность и прочностные параметры плиты за счет равномерно распределенного по всей структуре микроармирования.

Цемент и сухие смеси

Чтобы добиться максимальной теплопроводности и марочной стойкости в 200 кг/см2 плиты, используют цемент марки М500 в соотношении с песком 1 к 3 (при М400 аналогичное отношение позволит получить прочность в 150 кг/см2).

Следует внимательно следить за тем, чтобы цементный состав был свежим, его срок хранения по ГОСТ при упаковке в мешках до 60 дней.

Электрический теплый пол укладывают в стяжку, если поверх его стелят отличное от плиточного покрытие, при этом практичнее брать подготовленные заводские смеси. Благодаря специальным добавкам, пластификатором, фиброволокнам можно получить слой от 5 мм с высокой агдезией с бетоном.

Для лучшей схватываемости с основанием его грунтуют и промазывают тонким слоем плиточного клея во время укладки.


Рис.7. Сухие смеси – характеристики

Разновидности составов и видов стяжки для укладки системы

Выбор стяжки должен производиться из условий плотности человеческого потока, величины и меблировки комнаты и, конечно же, финансовых возможностей владельца. Каждый из вариантов имеет свои преимущества и недостатки, поэтому лучше пристально рассмотреть каждый из вариантов, не отбрасывая какой-то просто так.

Сухая стяжка

Сухая стяжка потому так и называется, что выполняется без применения воды. Это некая сухая смесь, на которую укладывают листы толстой фанеры.

Плюсы такого метода заключаются в следующем:

  • Отсутствие влаги, грязи и большого количества пыли, которое требуется при влажной стяжке
  • Нет необходимости тратить большое количество времени на замес бетона и ожидание вызревания. Вызревание бетона это процесс высыхания, но вода в сухой стяжке не используется, поэтому нет нужды долго ждать.
  • Не требуется специальное оборудование.
  • Монтаж теплого пола можно выполнять с разбивкой на зоны, тогда как при влажной стяжке нужно сразу заливать все пространство комнаты.

Сухая стяжка для теплого пола

Имеются у сухой стяжки и минусы:

  • Не выдерживает большой влаги и большого веса, то есть не подойдет для помещений и районов с повышенной влажностью, большой плотностью людского потока и большим количеством мебели.
  • Может укладываться только на ровную поверхность, иначе не получится выдержать требуемые пропорции просыпки, будут появляться ямы и впадины.
  • Нельзя применять в маленьких помещениях и помещениях с уклоном.

Если эти минусы для вас не критичны, то можно и нужно использовать этот вариант. Толщина засыпки должна составлять не менее 3 см. Многие производители выпускают специальные наборы для засыпки. В любом случае, можно использовать керамзит или утеплители высокой плотности. Гидроизоляция нижнего слоя необходима. Толщина листового покрытия должна составлять не менее 6 см.

Полусухая стяжка

Полусухая стяжка подразумевает минимальное использование воды. Основным ее недостатком является необходимость специального оборудования, поскольку вручную столь плотный состав не получится утрамбовать в нужной степени.

Плюсы полусухой стяжки это:

  • Теплоизоляционные свойства
  • Звукоизоляционные свойства
  • Малое время вызревания

Состав для полусухой стяжки имеет следующие пропорции: 1-3-0,4 соответственно цемент-песок вода. К составу добавляют около 700 г фиброволокна на один кубометр раствора.

Укладка производится по заранее выставленным маякам. Затирку проводят с применением специальной машины, которую в большинстве больших городов можно взять в аренду.

Мокрая стяжка

Мокрая стяжка хороша только своей простотой. Все недостатки понятны каждому: грязь, большое количество требуемых материалов и необходимость армирования полимерной сеткой под электрокабель.

Но цементный раствор позволит выровнять любую черновую поверхность. Помимо цемента и песка на 1 мешок портландцемента добавляют 1 кг клея в качестве пластификатора. Расстояние от кабеля до чернового покрытия должно составлять не менее 5 мм, а сама стяжка не должна быть меньше 3-5 см. При использовании меньшего слоя раствора пол может пойти трещинами или недостаточно равномерно отдавать тепло.

В течение месяца после выполнения стяжки раствор набирает прочность, поэтому всю поверхность нужно постоянно держать влажной и накрывать пленкой.

Теплый пол на основе нагревательного мата

Термоматы более удобны и практичны, поскольку их проще укладывать, а кабель, который встроен в мат, более устойчив к механическим повреждениям и не заламывается. Как правило, толщина провода в термоматах не превышает 45 мм. Его закрепляют в армирующей стекловолоконной сетке, которая чаще всего имеет форму квадрата со стороной 50 см, хотя существуют и другие типоразмеры.

В жилых помещениях используются, как правило, термоматы с двухжильными кабелями и дополнительным экранированием. Наличие экранирующего слоя, располагающегося под изоляцией, позволяет исключить возникновение электромагнитных помех, способных повлиять на работу чувствительной электротехники в помещении: телевизоров, радиоприемников, компьютеров, спутниковых и кабельных TV-тюнеров.

Также в термоматах изначально предусматриваются встроенные гофры, в которые закладывают датчики температуры. Гофрированная трубка защищает чувствительный термоэлемент от агрессивных воздействий и влаги, а также позволяет легко проводить его замену в случае поломки.

Особенности монтажа матовых полов

Обустройство теплого пола с термоматами требует меньше времени и усилий, чем при использовании отдельных кабелей. В процессе монтажных работ расходуется меньше стройматериалов, и установка электропола заметно удешевляется.

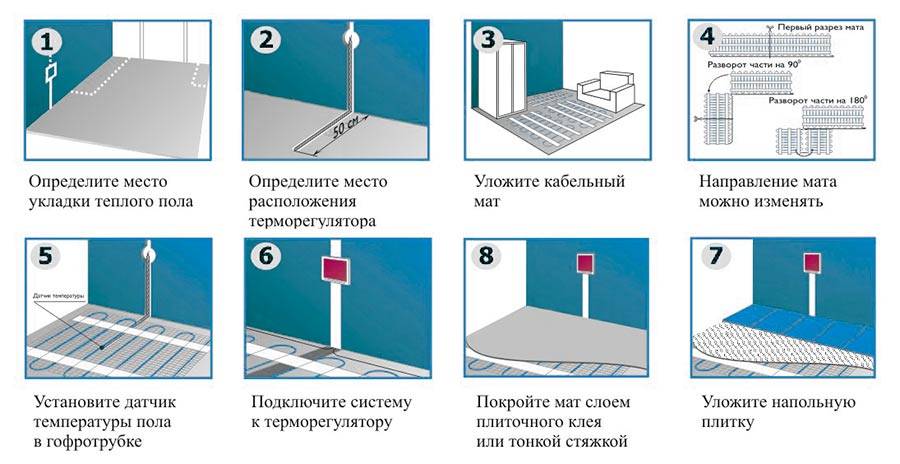

Последовательность монтажа термоматов.

Общая последовательность действий такова:

  • На подготовительном этапе нужно очистить пол и обработать его тонким слоем грунтовки, чтобы избавиться от мелких неровностей, заполнить трещины и устранить незначительные перепады высоты.
  • На основание, покрытое грунтовкой, укладываются нагревательные маты. Их направление и расположение не имеет принципиального значения. Термоматы можно укладывать только после окончательного затвердевания грунтовочного состава.

По термоматам заливается бетонная стяжка, которая в дальнейшем должна полностью затвердеть и просохнуть. Пока бетон остается влажным, нельзя переходить к укладке верхнего слоя (например, ламината). Если в качестве финишного покрытия выбрана плитка, то вместо цементной стяжки на нагревательные маты наносится плиточный клей специально предназначенный для теплых полов.

После этого рекомендуется оставить помещение на пару недель, затем его можно полноценно эксплуатировать.

Важный момент: согласно ПУЭ (правилам устройства электроустановок), матовый электропол нужно подключать к сети 220 В только через устройства защитного отключения. УЗО позволит исключить вероятность поражения людей электрическим током при случайном повреждении токопроводящих элементов в матах. Не стоит пренебрегать этим требованием безопасности, поскольку бетон, напольная плитка и другие стройматериалы при повышенной влажности способны проводить ток. Соответственно, при малейших повреждениях изоляции кабелей, из которых состоят термоматы, может произойти утечка электричества, и при хождении босиком по полу можно получить удар током.

Достоинства и недостатки теплых полов

Современные теплые полы выгодно отличаются от прежних систем отопления с помощью радиаторных батарей. К неоспоримым достоинствам теплых полов можно отнести:

Для водяного теплого пола:

  • равномерность нагрева помещения;
  • автономность отопления, возможность работы в любое время независимо от продолжительности отопительного сезона;
  • более комфортный обогрев для организма человека, в виду оптимального распределения тепла по помещению;
  • экономия тепловой энергии;
  • долгая теплоотдача при монтаже в цементно-песчаную стяжку;
  • нет необходимости следить за чистотой теплого пола в отличии от радиаторного отопления;
  • невозможность образования грибка и плесени в результате постоянного прогрева полов;
  • такой пол может использоваться с любым финишным покрытием;существенная экономия при обогреве больших площадей;
  • летом его можно использовать для охлаждения помещения в жару, пустив холодную воду по трубам;
  • отсутствие вредных электромагнитных влияний.

Для электрического пола применима большая часть вышеперечисленных достоинств, а также:

  • установка без дополнительного разрешения и вреда соседям;
  • скорость обратного отклика при регулировке температурного режима;
  • нет опасности затопления при повреждении;
  • лучшая ремонтопригодность.

Несмотря на довольно обширное количество плюсов водяных и электрических полов у них имеются и недостатки:

Для водяных полов:

  • невозможность быстрой регулировки температуры из-за высокой теплоёмкости воды;
  • запрещено подключать к центральному отоплению, потому ограничения по применяемости, особенно в старых домах;
  • нельзя исключать возможность протечки такого обогрева, в следствии чего дороговизна ремонта;

Для электрического пола:

  • высокая стоимость эксплуатации;
  • наличие электромагнитного излучения;
  • ограничение при монтаже из-за мебели (не для всех видов) и опасности поражения электрическим током;

Несмотря на все перечисленные недостатки, теплые полы различных видов пользуются всё большей популярностью и постоянное развитие технологий в данной сфере, может, вскоре, совсем избавить наши дома от радиаторов отопления, что увеличит полезную площадь дома.

Надеюсь данная статья поможет Вам сделать правильный выбор при ремонте и сделает Ваш дом ещё уютней и комфортней для проживания.

Стяжка для теплого водяного пола

Под стяжкой подразумевают заливку водяного пола составом из цемента и песка для равномерного распределения на него нагрузок. Задача напольного покрытия принять на себя тепло, отдаваемое системой, распределить его по своей поверхности и отдать в жилое помещение.

Само напольное покрытие для водяного пола имеет температуру нагрева 25 градусов. Отдавая тепло, оно прогревает помещение до 22-23 градусов. То есть разница температур между напольным покрытием и воздухом в квартире незначительная. Поэтому укладывать какую-то специальную смесь, с расширением, нет надобности. А вот ее эластичные качества улучшат структуру полового покрытия.

Особенности технологии, зачем она нужна

Теплый пол в стяжку монтируется не только для защиты водяных труб от разных повреждений, бетонный раствор помогает равномерно распределять тепло по всему напольному покрытию.

Чтобы стяжка теплого пола долго служила и соответствовала заявленным свойствам, при ее укладке надо соблюдать последовательность технологий. Перед началом монтажных работ поверхность очищают от мусора и пыли, чтобы не было отслоения раствора.

Стяжку начинают укладывать от угла противоположного дверному проему. Для утепления основания пола, чтобы тепло не уходило вниз, в грунт или в подвальное помещение под трубопровод подкладывают теплоизолятор пеноплекс

Особенно важно его использовать при утеплении комнат с высокой влажностью, таких как кухня, ванная

Сократить потерю тепла домостроения, стоящего на грунте, поможет керамзитовая прослойка или пенополистирол, толщина которых должна быть от 50 миллиметров.

Сгладить неровности бетонного основания до 30-40 миллиметров можно при помощи полистиролбетона. В основе гранулированного наполнителя лежит цементно-песчаная смесь и вспененные гранулы полистирола, которые придают раствору легкость.

Вдоль периметра стен для улучшения гидроизоляции пола и сохранения тепла укладывают демпферную ленту, которую изготавливают из вспененного полиэтилена. Она не позволяет образовываться на бетоне трещинам и выпуклостям при его расширении, связанном с изменением разницы температур.

Проверка системы состоит из 2 этапов. В течение первой недели в устройстве постепенно поднимают температуру от минимальной и доводят ее до максимальной. Следующую неделю температуру постепенно снижают от максимальной до минимальной.

Технология теплого пола

Теплый пол электрический

Кабельный теплый пол Нагревательным элементом в данном виде теплых полов выступают:

  • Нагревательные секции. В роли таких секций выступает специальный одножильный или двужильный кабель, оснащенный монтажными муфтами на концах для подключения к электропитанию, и в котором происходит преобразование протекающего электрического тока в тепло. При этом монтаж теплых полов из двужильного кабеля существенно облегчает работу, т.к. для подключения такого кабеля необходим только один монтажный конец. При монтаже полов из одножильного кабеля, его необходимо подключать к терморегулятору двумя монтажными концами.
  • Нагревательный кабель на катушке. Представляет собой нагревательную секцию на основе специального двужильного кабеля, которая для удобства укладки и облегчения монтажа теплого пола намотана на катушку. При подключении к терморегулятору подводится только один монтажный конец.
  • Нагревательные маты. Это своего рода нагревательная секция, только уложенная на специальную самоклеющуюся сетку. Нагревательные маты также бывают одножильные и двужильные.

У всех вышеперечисленных теплых полов разница только в технологии монтажа, по остальным параметрам – они практически идентичны. Во всех трех случаях используется электрический нагревательный кабель, который укладывается согласно технологии монтажа, и к которому подключается электричество через специальный терморегулятор. Во всех случаях вся электрическая энергия преобразовывается в тепло. Т.е., нагревательный кабель выступает в роли нагревательного элемента, изготовленного по кабельной технологии.

При монтаже разница в том, что нагревательные секции монтируются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея, поверх старой стяжки.

И последняя разница заключается при монтаже одножильного и двужильного кабеля. Т.к. у одножильного кабеля только одна жила, то необходимо оба его конца свести в одной точке, а при укладке двужильного кабеля второй конец кабеля возвращать в исходную точку не требуется.Достоинства. Поверх кабельного теплого пола можно использовать любой вид напольного покрытия, будь то ламинат или линолеумом, плитка или ковролин. Также нагревательные секции определенных мощностей можно использовать как основную систему отопления.Недостатки. Приличные счета за пользование электроэнергией, а также невозможность работы полов при выключении электроэнергии.Теплый пол пленочныйПленочные теплые полы, или как их еще называют инфракрасные пленочные полы – представляют собой систему обогрева пола, выполненную из специальной теплопроводной пленки внутри которой запаяны нагревательные элементы.

Пленочные полы являются самыми тонкими из теплых полов, т.к. толщина нагревательных элементов составляет всего 1/4 мм (0.25 мм). Благодаря такой толщине, этот вид теплого пола можно использовать для обогрева, как горизонтальных поверхностей, так и вертикальных. К тому же с помощью нагревательной пленки можно обогревать практически любые помещения (жилые и технические), а также использовать ее в качестве основного либо дополнительного отопления. Принцип работы инфракрасного теплого пола заключается в особенностях его структуры, а именно, теплопроводная пленка с нагревательными элементами с нижней стороны состоит из теплоотражающего материала. Электричество, подаваемое на эту пленку, превращается в тепловую энергию, которая отражается от этой поверхности, устремляясь вверх в обогреваемое помещение. Таким образом происходит обогрев нужного помещения или отдельного участка поверхности пола.

При использовании пленочных теплых полов в качестве основного отопления, необходимо чтобы эта нагревательная пленка покрывала не менее 70% всей площади поверхности пола. Если они используются в качестве дополнительного отопления, то достаточно покрыть поверхность пола на 35-40%.Достоинства. Пленочные теплые полы могут монтироваться под любой вид финишного покрытия пола, будь то ламинат или ковролин, линолеум или паркетная доска. Толщина такого пола не превышает 1 мм, а КПД – порядка 90%.

Недостатки. Опять же счета за электроэнергию, т.к. средняя потребляемая мощность такого пола – примерно 45Вт/1м2. При отсутствии электроэнергии полы, соответственно, работать не будут.

Как выбрать теплый пол

Если перед Вами возникла проблема: как выбрать правильный вариант, Вы должны ответить себе на три вопроса.

Вопрос №1 Будет для вас основным обогревом или он нужен для комфорта?

Об основном обогреве идет речь в случае слабой мощности батареи или ее отсутствии. Комфортный обогрев является дополнительным обогревом помещения.

Вопрос №2 Какой планируется тип стяжки?

Если планируете использовать бетонную стяжку 3-5 см, т. е. хотите поднять пол на 3-5 см, оптимальным решение является классический кабельный теплый. Кабель может быть либо одножильным, либо двужильным. Наиболее подходящим финишным покрытием в таком случае будет керамогранит, плитка, камень.

В случае стяжки 2-3 см подойдет карбоновый термомат RHE и UNIMAT преимуществом данного типа обогрева является саморегуляция, которая защищает поверхность от перегрева. Бесспорными достоинствами также является удобство монтажа и экономия электроэнергии до 60% (если сравнивать с аналогами). В последнее время обретает популярность ИК (ИнфраКрасное излучение). У него также много положительных качеств. Идеальным финишным покрытием будет плитка, ковролин, ламинат, керамогранит.

Если хотите делать пол без стяжки, подойдут маты в плиточный клей. В этом случае нагревательный элемент имеет малый диаметр и легко укладывается в плиточный клей. Из-за отсутствия стяжки они быстрее прогревают поверхность. Оптимальным финишным покрытием является плитка и керамогранит.

Или можно сделать пленочный теплый пол (стяжки вовсе не будет), который в народе называют термопленкой. Ее можно уложить под финишное покрытие даже без участия профессионалов. Она укладывается на любые поверхности: горизонтальные (пол), вертикальные (стены) и наклонные. Самым подходящим финишным покрытием выступает ламинат, линолеум ковролин.

Вопрос №3 Какова площадь помещения?

Площадь помещения рассчитывается по следующей формуле:

Площадь (м2)= Длина (м)*Ширина (м)

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Какие бывают теплые полы

Обогрев коммунальных квартир, частных коттеджей, дач теплыми полами пользуется у потребителей высокой популярностью. Он более эффективен по энергозатратам, если его элементы хорошо изолированы от несущей бетонной основы. Также монтаж напольной электронагревательной системы намного дешевле, чем установка радиаторных теплообменников и подводка к ним трубопровода.

Электрические

Электрический кабель выпускают нескольких типов, обычно в подогреваемые полы монтируют модели резистивного принципа действия. Внутри них находится изолированная спираль с высоким сопротивлением, которая нагревается при прохождении электрического тока. В торговых сетях реализуют нагревательные маты на сетках, в которых электрокабель подключен с 2-х концов.

Более практична разновидность с нагревательной спиралью, которая проходит по одному проводнику. В этом случае провод не возвращается в исходную точку и отвязан от сетчатой подложки, благодаря чему его можно выкладывать в любом положении.

Любой электронагревательный кабель имеет температурный датчик, который помещают в зону обогрева, и связанный с ним блок управления, автоматически поддерживающий заданный температурный режим.

Из-за высокой стоимости электроэнергии электрический теплый пол редко помещают в стяжку с большой тепловой емкостью. Обычно его промазывают сверху заводским стяжечным раствором или плиточным клеем, закрывая полости между проводами для лучшей теплопередачи, и наклеивают поверх керамическую плитку.

Существует еще одна разновидность электронагревательных кабелей, носящая название саморегулирующиеся, однако по ряду причин их не используют для напольного обогрева.


Рис. 1. Электронагревательный кабель и его укладка

Инфракрасные

Инфракрасные пленки также используют в полах, но помещают их под любые легкосъемные напольные покрытия — ламинат, паркет, древесные плиты или доску, ковролин. Работают пленки за счет нагревания инфракрасным излучением любых объектов в помещении, которые затем отдают в окружающую среду преобразованную тепловую энергию.

Водяные

Отопление помещений посредством водонагреваемых полов — самый распространенный вариант в загородных домах. Для его реализации устанавливают электрический, газовый или твердотопливный котел, организуют отопительный контур и подключают к нему коллектор. К коллекторным гребенкам подсоединяют длинный гибкий трубопровод, который размещают на теплоизолирующей подложке.

Для труб выбирают полимерные материалы — сшитый или термостойкий полиэтилен, металлопластик, пользователи с высокими доходами могут позволить себе медные трубы, в тысячу раз лучше проводящие тепло в сравнении с полимерами.

После монтажа теплообменной трубопроводной магистрали ее накрывают цементно-песчаной плитой с ровной и гладкой поверхностью.


Рис.2. Пленочный обогреватель — примеры размещения

Теплые полы электрические: инструкция по монтажу

Устройство кабельного пола

На выровненную и очищенную поверхность основания укладывают утеплитель, проклеивая стыковочные швы скотчем. Заливают на армирующий слой промежуточную тонкую стяжку (2–3 см).

Дав стяжке набрать необходимую прочность, примерно 2–5 дней, на нее крепят монтажную ленту.

Кабель монтируют на ленту в соответствии с заранее составленным планом раскладки. Укладку начинают от места подключения проводов к терморегулятору, придерживая расчетного шага с допустимой погрешностью в ±10 мм.

На заметку
Как правило, в инструкции производителя бывает указан минимальный радиус изгиба кабеля и минимальное расстояние между витками. Необходимо строго придерживаться этих указаний.

Датчик температуры укладывают в гофрированную трубку, которую располагают между двумя витками кабеля и плотно закрывают с одной стороны заглушкой.

После завершения монтажа система должна пройти тестирование, и только после этого заливают второй основной слой стяжки (3–10 см) под напольное покрытие.

На заметку
Перед заливкой основной стяжки рекомендуется начертить схему, получившуюся после монтажа и отметить на ней места расположения муфт, датчика, размеров, шага и т. д.

К эксплуатации системы можно приступать не ранее 28 суток.

Устройство тепломатов

Монтажные работы проводят в соответствии со схемой раскладки, а которой должно быть указано месторасположение основных компонентов системы.

  • На полу и в стене пробиваю канавки под температурный датчик, провода и терморегулятор.
  • После очистки базовой поверхности укладывают гофрированную трубу с датчиком и выводят провода в монтажную коробку.
  • На этом этапе необходимо замерить омическое сопротивление, после чего приступают к раскладке матов.
  • На них аккуратно при помощи шпателя наносят слой клея для плитки.
  • Подключение выполняют через терморегулятор.

2022 prestigpol.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
