Не работает теплый пол: возможные причины и их устранение

Что можно отремонтировать самостоятельно

Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.

Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.

Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.

Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.

Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему

Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:

  • отрезок трубы нужного диаметра;
  • фитинги;
  • обжимной ключ.

Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.

Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.

Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом

Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением

Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.

Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.

Сначала тщательно осматривается распределительный щиток

Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды

Если клапаны нарушены, то их обычно балансируют самостоятельно.

Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.

Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.

Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.

Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.

Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.

Общие сбои и возможности их устранения

Вне зависимости от того, какой вид теплых полов эксплуатируется, необходимо удостовериться в правильности подключения связки к питающей сети. Только после того, как было подтверждено присутствие входного напряжения, можно приступать к поиску причины поломки.

Главным источником теплопотерь признается отсутствие теплоизоляции в «пироге» или тонкий ее слой на основании. Энергия направляется вниз (к нижнему этажу или фундаменту), а не прогревает пол

Поэтому на начальной стадии монтажа важно уделить ресурсы на обустройство качественного стартового защитного слоя (он укладывается на подготовленное выровненное основание)

Если замерить текущую мощность отопительного элемента, можно сравнить ее с паспортной: в случае существенных расхождений следует опасаться обрыва кабеля, повреждения изоляционных материалов, коротких замыканий. Кабельный пол починить крайне сложно, пленочный можно восстановить, заменив неисправную зону.

Теплый пол может не греть из-за отсутствия теплоизоляции в «пироге»

Ошибкой будет предъявление неоправданных требований к конструкции: теплые полы создают комфортные условия в помещении, с ними можно не бояться холода, проникающего снизу, но они не способны конкурировать в плане отопления со стационарными радиаторами и мобильными масляными обогревателями. К тому же рассматриваемая продукция относится к низкотемпературным решениям: на поверхности устанавливается температура в пределах 30°С, при превышении этой отметки ускоряется старение такого напольного покрытия, как паркет, ламинат.

В зависимости от толщины прослоек использованных материалов качественный прогрев потребует 3-6 часов, по истечении этого срока можно проводить замеры для выявления корректности работы системы. Если позволяют условия, стоит внедрить в связку 2 датчика тепла: внутренний, отображающий температуру пола, и внешний, на который выводятся показатели микроклимата в помещении. Благодаря первому датчику можно предотвратить перегрев полов, второй будет сигнализировать об остывании воздуха в комнате.

Почему не работает электрический тёплый пол

Установлены 2 комплекта пола thermomatTVK-130 5, один работает, один нет. Индикация на термогегуляторах одинаковая. Никаких сверлений на площади установки не производилось. Пробовал подключить в обход регулятора (контакты n1+n3 и n2+n4), но нагрева нет. Какова возможная причина?

Вероятно, вы уже проверили наличие напряжения в сети. Значит, неисправность кроется в одном из трёх элементов тёплого пола: терморегуляторе, термодатчике либо греющем кабеле. Рекомендуем проверить все три элемента, несмотря на то, что вы не ощутили нагрева при прямом подключении кабеля.

Для первичной диагностики вам потребуется обычный мультиметр или мегаомметр

Проверить исправность тёплого пола можно, измерив поочерёдно мультиметром электрическое сопротивление отдельных его элементов:

Греющий кабельный мат ThermomatTVK-130 5 мощностью 640 Вт должен иметь сопротивление в 82,7 Ом. Разница между паспортным и фактическим значением не должна превышать 15%. Если сопротивление окажется слишком высоким — в кабеле есть обрывы, низким — повреждена изоляция, близким к нулю — имеет место короткое замыкание. Во многих случаях найти проблемное место в греющем кабеле реально, но для этого понадобится просканировать всю поверхность пола тепловизором. С меньшей точностью и большими трудозатратами это можно сделать инфракрасным термометром. За подобными услугами рекомендуем обратиться в крупную компанию, осуществляющую продажу, монтаж и обслуживание тёплых полов.

Отремонтировать греющий кабель относительно несложно, труднее найти дефектное место

Терморегулятор и термодатчик проверяются аналогичным образом. Однако следует учесть, что их электрическое сопротивление напрямую будет зависеть от температуры воздуха. В паспорте должен быть указан диапазон значений, результаты измерения следует соотносить с температурой.

Датчик, если он правильно установлен, должен располагаться в полой трубке. Это даёт возможность без проблем произвести его замену.

Датчик должен прокладываться только в пустотелой трубке

Проверить терморегулятор можно ещё одним способом: при подключенном датчике и отключенном греющем кабеле выставить максимальную температуру. При этом на клеммах, предназначенных для подключения кабеля, должно появиться напряжение. Убедиться в этом можно с помощью мультиметра либо обычной лампочки. Затем перевести регулятор на минимальное значение. Если напряжение исчезло, реле работает.

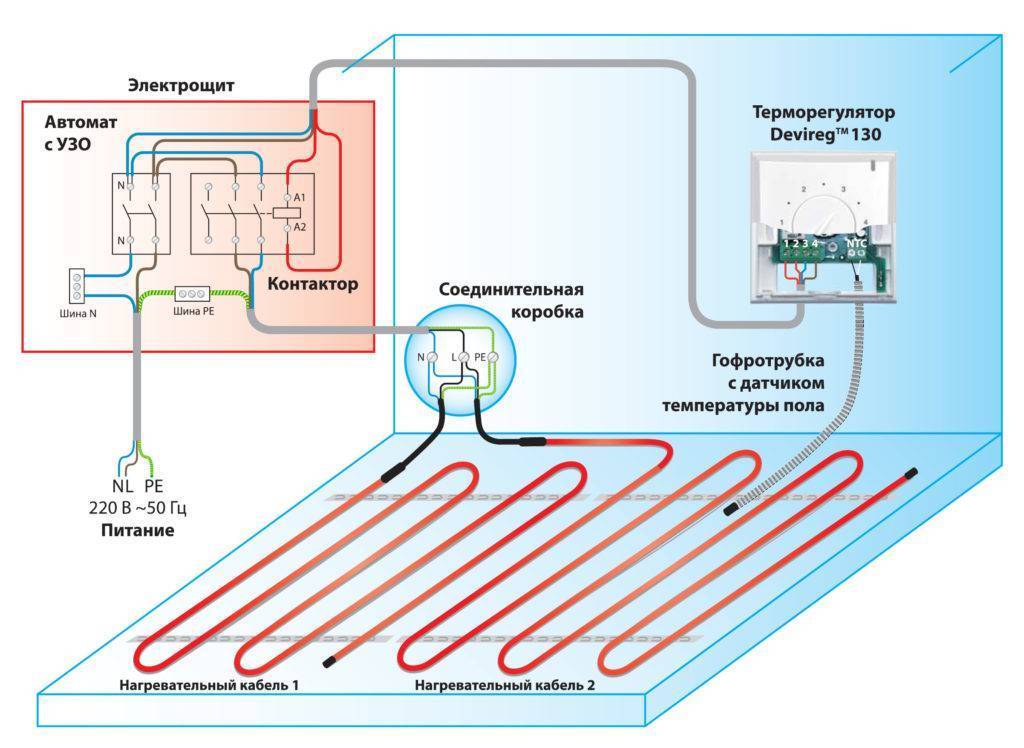

На всякий случай — схема подключения терморегулятора

Неисправности пленочного теплого пола

Основной неисправностью пленочных теплых полов является нарушение электрической цепи. Например, плохо выполненное соединение коннекторами, некачественно обжатые провода или плохая пайка. Очень часто происходит нарушение цепи в местах пересечения монтажных проводов, поэтому рекомендуется выполнять соединение по приведенной схеме. В этом случае провода не идут внахлест и со временем не перетрутся.
Если терморегулятор исправен, а теплый пол не работает, то скорее всего придется разбирать ламинат и устранять неисправность.

Очень часто происходит нарушение цепи в местах пересечения монтажных проводов, поэтому рекомендуется выполнять
соединение по приведенной схеме.

Как избежать ремонта

  • Чтобы обеспечить требуемый уровень нагрева, тщательно выбирайте тип и мощность силового кабеля, правильно организуйте теплоизоляцию.
  • Размер нагревательного элемента должен соответствовать длине помещения, так как подрезание кабеля сильно отражается на его прочности.
  • Силовой кабель нельзя прокладывать в местах расположения мебели, чтобы не допустить его перегрева.
  • Его укладывают тщательно очищенную поверхность.
  • Не наступайте на кабель в процессе монтажа.
  • Для установки датчика обязательно используйте гофротрубку.
  • Не оставляйте около греющего кабеля пустот, это может стать причиной его перегрева.
  • Не забудьте составить схему монтажа, ведь никто не может гарантировано исключить случайное повреждение кабеля.
  • После установки обязательно проверяйте соединения, измеряя сопротивление.
  • Подключите систему, дождавшись окончательного высыхания стяжки.
  • До и после устройства пола с подогревом необходимо измерять сопротивление на соответствие параметрам, отмеченным в техпаспорте.

https://youtube.com/watch?v=ac6Tyf2CjIk%3F

2022 prestigpol.ru

Теплый пол не греет. Причины неисправности и способы решения. Теплый пол не греет индикатор горит. Теплый пол не греет индикатор горит

Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.

Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.

Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:

  • Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
  • Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
  • Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
  • Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
  • Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.

Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.

Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.

Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.

При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.

Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаю

Система не работает: причины и способы устранения неполадки

Водяной тёплый пол – сложная система элементов, связанных между собой. Неполадки возникают из-за различных факторов:

  1. Неправильный монтаж. Проблемы с нагревом появляются, если при монтаже использовалось недостаточно утеплителя. Это приводит к высоким теплопотерям. Решение одно — вскрыть напольное покрытие и выполнить демонтаж стяжки, труб.
  2. Неверные расчёты при проектировании. Ошибка в подборе компонентов по параметрам не позволяет системе обогрева функционировать полноценно.
  3. Недостаток энергии. Слабое напряжение сети, недостаточная мощность котла вызывают перебои при нагреве.
  4. Повреждение трубопровода. Протечка вызывает в трубах резкое падение давления, уменьшение количества воды в системе. Место протечки определяют визуально либо тепловизором. Затем вскрывают напольное покрытие, стяжку, вырезают повреждённый участок трубы и меняют его на новый.
  5. Неисправность термостата, циркуляционного насоса. При отсутствии других причин осматривают энергооборудование на наличие поломок. Индикаторной отвёрткой или мультиметром проверяют подачу напряжения. Если общая проверка термостата не выявила неполадку, проверяют сопротивление его клемм — возможно, причина в датчиках температуры.

Внимание
Если самостоятельный поиск причин, почему тёплый пол перестал греть, не дал результата, нужно обратиться за консультацией к профессионалу.

Если не греет электрический теплый пол

Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:

Возможно, вышел из строя терморегулятор. Именно данный элемент электрических полов отвечает за «старт» включения нагревательной пленки или кабеля в работу. Если вышел из строя терморегулятор, то, соответственно, теплый пол работать не будет.

  • Сгорел датчик температуры. Эта такая маленькая штучка, которая расположена непосредственно в самом теплом полу. Температурный датчик передаёт данные терморегулятору, а тот, в свою очередь, «думает», нужно ли включать теплые полы. При выходе из строя датчика температуры, электрические полы, также, работать не будут.
  • Проблемы с нагревательным кабелем, возможно, он повреждён. Подумайте над тем, когда именно перестал греть теплый пол. Возможно, перед возникновением этой проблемы, осуществлялись какие-то ремонтные работы, и нагревательные элементы теплого пола были повреждены.

Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.

Как проверить терморегулятор теплого пола

Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.

В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты

Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.

Как проверить датчик температуры теплых полов

Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.

При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.

Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.
