«Полусухой» способ
Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.
Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.
Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.
Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.
Устройство и принцип работы
Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.
Принцип работы водяного теплого пола
Схема подключения к котлу водяного теплого пола
Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.
Традиционное радиаторное отопление
Традиционное радиаторное отопление
Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.
Коллектор теплого пола

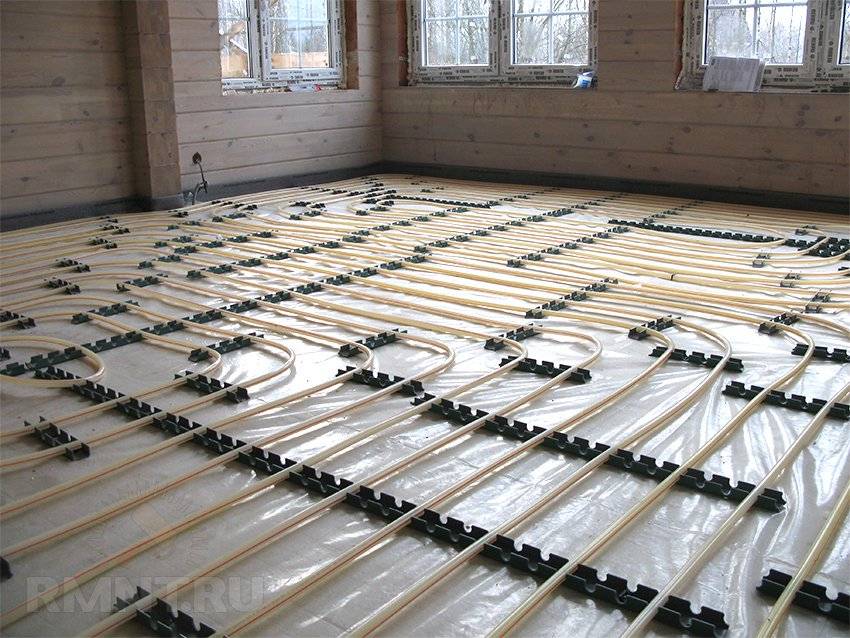

Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

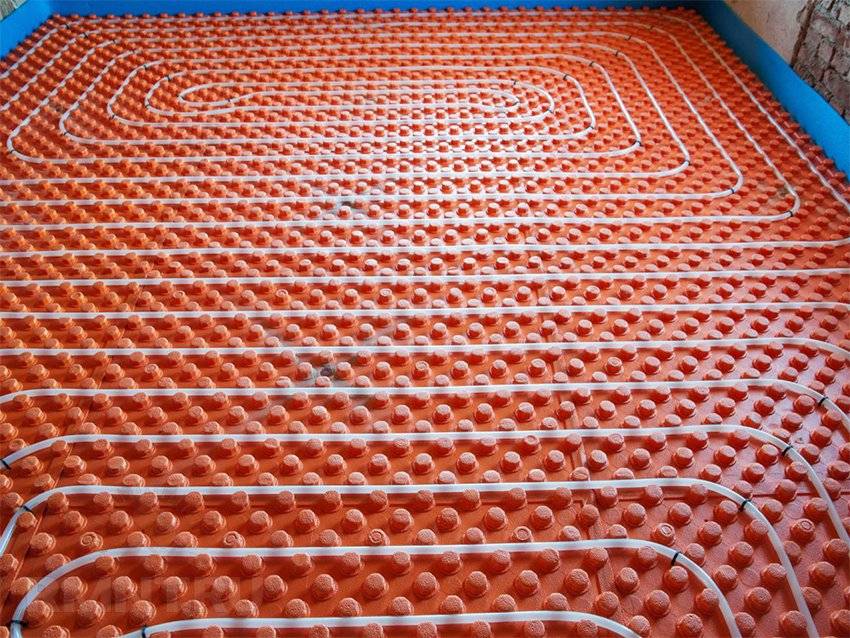

Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Как работает водяной теплый пол
Все начинается с котла, который нагревает теплоноситель. Это может быть практически любой котел электрический, газовый или дровяной. Его функция нагрев теплоносителя для системы отопления.
- Газовый котел
- Пеллетный котел
- Электрический котел
Далее нагретый ( до ~80° ) теплоноситель, с помощью циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания горячего теплоносителя (~80°) с уже более остывшим (~30°), для получения жидкости с оптимальной температурой (~45°) для теплого пола.
Принцип работы водяного теплого пола
Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры предназначены для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для эффективного распределения теплоносителя по трубам контуров, так как длинна у них может быть разная.
После поступления теплоносителя в гребенку, он распределяется по подключенным к ней трубам и уходит в определенное ему помещение. По различным схемам укладки. теплоноситель проходит по всей длине труб, отдавая тепловую энергию в пол и возвращается к распределительному узлу.
Устройство блока управления водяного теплого пола
Другой конец труб теплого пола подключается к ещё одной гребенке (обратный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, предназначенные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления горячего теплоносителя, а другая его часть попадает в котел для последующего нагрева.
Устройство и принцип действия водяного теплого пола
Также в системе используется байпас, необходимый для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Термометры для контроля температуры.
Пирог пола по грунту
Для того, чтобы черновой пол по грунту был залит качественно он должен включать в себя такие слои:
- Уплотненное основание;
- Смесь из речного очищенного песка и гравия;
- Черновая бетонная стяжка;
- Пароизоляционная мембрана или другой материал для изоляции;
- Слой утеплителя, например пеноплистирола или другого материала;
- Полиэтиленовая пленка;
- Бетонная стяжка с армировкой;
- Напольное покрытие, которое укладывается на специальную подложку при необходимости.
Бесспорно, в эту схему могу вноситься определенные коррективы, которые будут зависеть от характеристик почвы, вида напольного покрытия и других факторов. Все имеет смысл рассмотреть общую схему, по укладке пола на грунт своими руками.
Достоинства
Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:
достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;
Таблица решений для выбора системы водяного теплого пола
- безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
- экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
- совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;
Можно совмещать водяной теплый пол со всеми напольными покрытиями
стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.
Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости
Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени
Совокупные затраты на системы отопления теплыми полами за 5 лет
Заливка стяжки
После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

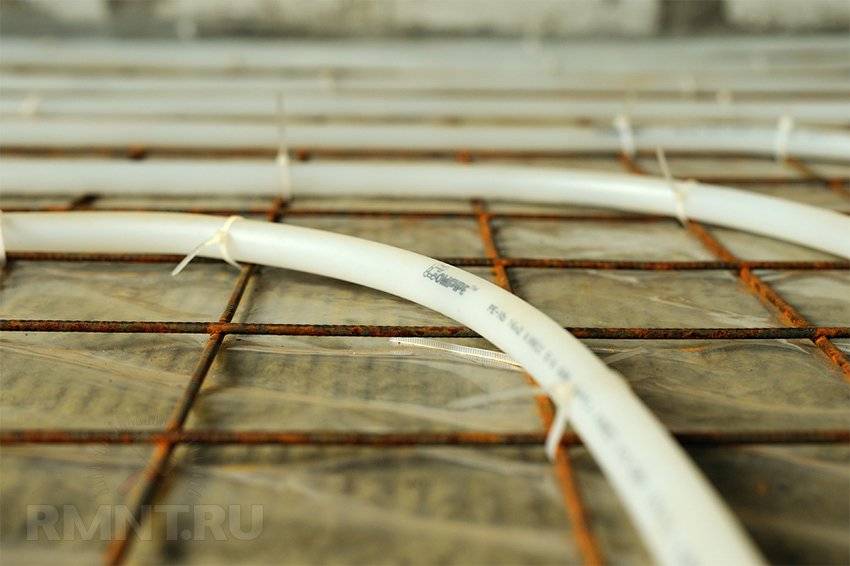

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.
Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.
После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.
В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!
Читайте так же:
К каким последствиям могут привести ошибки при монтаже ВТП
При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально
Трубы должны располагаться строго горизонтально
Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.
Контур должен быть цельным
Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно
После заливки стяжки найти место утечки будет крайне сложно.
Все испытания проводят до заливки стяжки
Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.
Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.
После заливки стяжки пользоваться теплым полом можно через 28 дней
Самовыравнивающиеся растворы
Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.
Этот строительный материал не дешёвый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.
Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.
Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.
Здесь есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.
Для того, чтобы залить большие объёмы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир всё равно придётся выравнивать вручную.
Такой раствор оправдает себя на «горящем» объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.
Какие трубы годятся для тёплого пола
Первое, что нужно сделать — определиться с типом тепловедущих трубок. Пока решается вопрос с приобретением нужного типа продукции, вы успеете провести все необходимые подготовительные работы. Кроме того, вам будет с самого начала известна система крепления труб, и вы предусмотрите для этого всё необходимое.
Итак, начнём с отказа от труб, которые не имеют такого целевого предназначения, как использование в системах тёплого пола. Сюда отнесём металлопластиковые полиэтиленовые трубы, соединяемые системой пресс-фитингов и PPR-трубы для пайки пластикового водопровода. Первые не лучшим образом проявляют себя с точки зрения надёжности, вторые плохо проводят тепло и имеют высокие коэффициенты температурного расширения.
Изначально выбирается удобная и надёжная монтажная система временного крепления труб. Это может быть и арматурная сетка, к которой трубы привяжутся проволокой, но представьте себе монтаж таким способом на площади от 100 м2 или если вдруг несколько завязок оторвутся в процессе заливки бетона. Поэтому следует использовать монтажную подложку или систему реек. Они крепятся к основанию пола, пока трубы ещё не уложены, затем трубки фиксируются в направляющих клипсами или клик-зажимами.
Сама система крепления может быть пластиковой или металлической
Особой разницы в этом нет, единственное, на что нужно обратить внимание — насколько надёжна фиксация и не могут ли сами направляющие повредить трубы.
Наконец, определяемся с материалом труб. Есть два типа продукции, рекомендуемой для использования в системах тёплого пола. Для обоих технология монтажа исключает влияние человеческого фактора при изгибе и соединении.

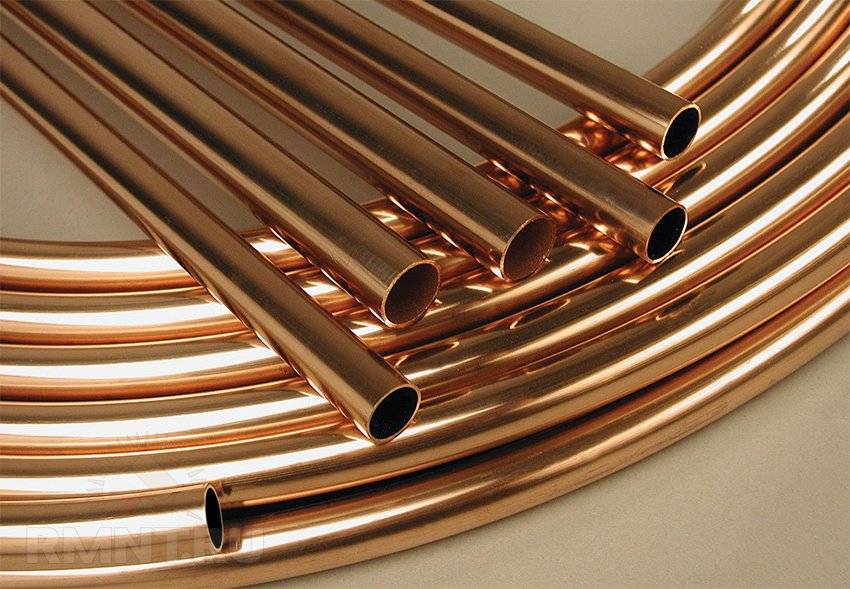

Медные. Несмотря на повышенную стоимость, медные трубки просты в укладке, для пайки понадобится флакон флюса и газовая горелка. Медь наилучшим образом проявляет себя в системах «быстрого» тёплого пола, который работает параллельно с радиаторами, но не на постоянной основе. Изгиб медных трубок проводят по шаблону, соответственно, их излом крайне маловероятен.

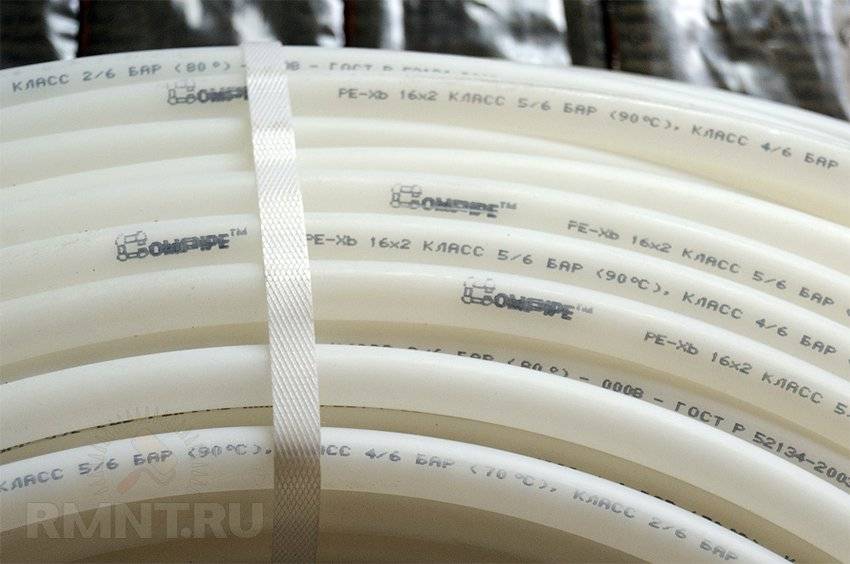

Полиэтиленовые. Это более распространённый класс труб. Полиэтилен практически не подвержен излому, но для монтажа потребуется специальный обжимной инструмент. Полиэтилен может иметь разную плотность, рекомендуется не ниже 70%
Также важно наличие внутреннего кислородного барьера: полиэтилен плохо сопротивляется диффузному проникновению газов, в то же время вода в трубе такой протяжённости может увлекать в значительных объёмах кислород из внешней среды.
Процесс укладки трубопровода
Устройство пола с водяным подогревом имеет два типа использования трубопроводов:
- Металлопластиковый трубопровод;
- Высокой плотности трубопровод из полиэтилена.
Важнейшее преимущество трубопровода из полиэтилена — это его высокая прочность. Он, в отличие от металлопластикового трубопровода, практически не перегибается, что сводит к нулю риск образования трещин и дальнейшей деформации.
Укладка трубопровода из полиэтилена
Необходимо обратить особое внимание на некоторые правила, которые нужно учитывать при установке сетки трубопроводов:
- Трубопроводы сетки теплого водяного пола в наиболее прохладной части комнаты обычно укладывают плотнее. Около окон и наружных стен разбег между укладываемыми ветками трубопроводов лучше делать меньше, а в центре комнаты и около внутренних стен можно класть трубопроводы через большие интервалы;
- Укладывая трубопровод около стен необходимо сделать отступ порядка 15 см;
- Максимальная длина контура не должна быть больше 100м, иначе, обустройство теплого водяного пола не будет эффективным;
- Во время укладки трубопровода в тех местах, где находятся стыки плит перекрытия, трубопровод необходимо защитить специальной гильзой из металла. Длина такой металлической гильзы должна быть более 30 см;
Для правильной установки укладки сетки трубопровода для такого пола используется схема устройства водяного теплого пола. Наиболее популярными считаются «змейка», «зигзаг», «спираль». Любая из таких схем обладает собственными преимуществами, а вот выбор той или иной схемы целиком и полностью зависит от вас.
Схемы укладки трубопровода теплого водяного пола
Необходимо обратить внимание на то, что если устройство водяных теплых полов предусматривает создание нескольких контуров, то необходимо предусмотреть в помещении место для установки распределительного шкафа, где будет находиться подключение всех контуров
Особенности монтажа
Перед тем как речь пойдет непосредственно о процессе монтажа водяного пола, стоит поговорить о некоторых особенностях этого процесса
Итак, важно учесть, что во многом тепловая нагрузка любой комнаты будет напрямую зависеть от того, из каких материалов сделаны стены, как все утеплено, насколько велики оконные проемы, а также от ряда других факторов. Придется постараться высчитать теплоотдачу
Если она будет составлять более 100 Вт/м2, то водяные полы нельзя будет применять в качестве основной системы отопления, а только лишь в качестве подогрева полов непосредственно.
Водяной теплый пол чаще всего монтируется под плитку
Длина труб тоже не может быть любой. Она будет зависеть от размера помещения и схемы укладки. Возможно, в одной большой комнате придется прокладывать два, а то и больше контуров. Это относится к комнатам площадью более 30 м2 в первую очередь. И каждый контур будет нагреваться независимо от другого, хотя все контуры могут быть подключены к одному коллектору. Однако диаметр труб, шаг укладки между ними и длина должны быть одинаковыми, если магистрали подключаются к одной системе. А от диаметра труб, в свою очередь, зависят длина и шаг контура. Чем он больше, тем длиннее контур может быть.
Трубы для водяного теплого пола
От каждой стены нужно сделать небольшой отступ (около 10-15 см от наружных и до 30 см – для внутренних стен). Шаг между трубами может варьироваться в пределах 20-30 см, если они используются как дополнительный вариант отопления помещения.
Этапы монтажа водяного теплого пола
Водяной пол – идеальный вариант подогрева для больших помещений, площадь которых составляет более 20 м2. А вот в маленькой комнате лучше выбрать какой-то другой вариант, так как прокладывать водяные магистрали будет очень неудобно. Также стоит остановиться на тяжелом варианте теплого пола по возможности, то есть монтировать его, используя бетонную стяжку. Это самый надежный, хоть и самый длительный вариант, но он идеален для частного дома. Кстати, сама по себе стяжка очень хорошо защищает трубы контура от риска повреждений и сама по себе способна долго удерживать тепло, а значит, поможет сэкономить деньги.
Расчет мощности теплого водяного пола
Полистирольная схема
Полистирольная система теплого водяного пола
Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.
Полистирольная система
Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.
Фрагменты монтажа полистирольной системы
Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.
Полистирольная система может иметь основание толщиной от 15мм до 70мм
Установка коллектора
Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.
На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.
Коллектор водяного теплого пола
Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.
На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.
Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.
