Термопара для котла: устройство и принцип работы

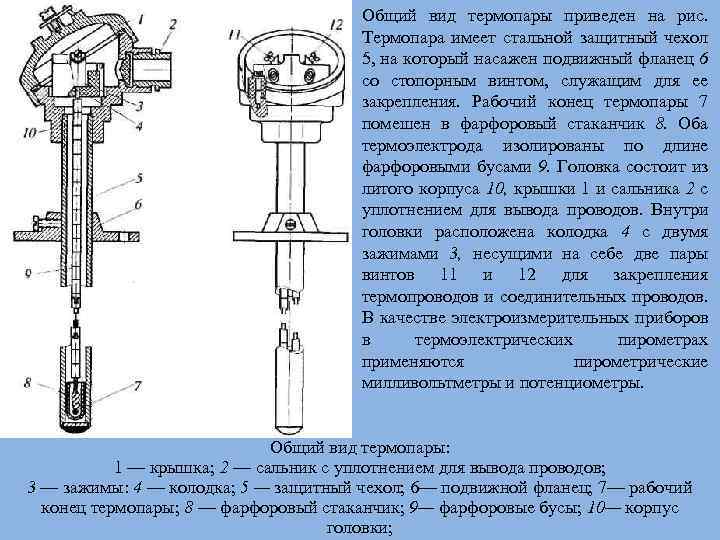

Устройство и принцип работы

Преобразователь температуры представляет собой два проводника из разных металлов, соединенных между собой с одного конца. Соединение – сварное.

Принцип действия прибора основан на эффекте Зеебека.

Что это за эффект? Суть явления заключается в следующем: если замкнутую цепь образуют два разнородных проводника, а места контактов находятся под воздействием разных температур, в цепи возникает термоэлектродвижущая сила (термо – ЭДС).

Эффект Зеебека

Механизм возникновения термоэлектродвижущей силы можно разделить на 5 этапов:

1. на разогретом конце проводника электроны двигаются с большей скоростью и получают более высокую энергию, чем на холодном;
2. под воздействием этих величин электроны устремляются к холодному концу проводника, что приводит к накоплению на нем отрицательного заряда;
3. на горячем конце проводника остается положительный заряд (некомпенсированный);
4. заряд накапливается до тех пор, пока не возникнет разность потенциалов, способная повернуть поток электронов от холодного конца проводника к горячему;
5. в конечном итоге устанавливается равновесие.

Величина термо-ЭДС зависит от разности температур на контактах и от свойства материалов проводников.

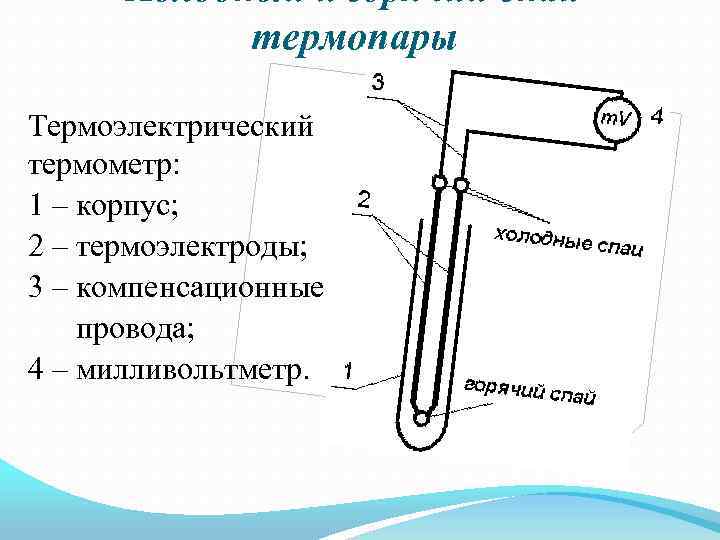

В контролируемую среду погружается рабочий спай термопары – место соединения проводников. Свободные концы (нерабочие спаи) подсоединяются к особо точному (прецизионному) измерительному прибору – преобразователи. В некоторых случаях используется милливольтметр: он измеряет разность потенциалов, который нужно перевести в градусы Цельсия.

Для подключения термопары к измерительному устройству используются провода специального назначения (термопарные). Для их изготовления используется тот же материал, из которого состоят проводники термопары.

Типы термопар и их характеристики

Различные сплавы, используемые для изготовления термопар, обладают разными коэффициентами термо-ЭДС. В зависимости от того, из каких металлов изготовлены термоэлектроды, различают следующие основные типы термопар:

• ТПП13 – платинородий-платиновые (тип R);
• ТПП10 – платинородий-платиновые (тип S);
• ТПР – платинородий-платинродиевые (тип B);
• ТЖК – железо-константановые (тип J);
• ТМКн – медь-константановые (тип T);
• ТНН – нихросил-нисиловые (тип N);
• ТХА – хромель-алюмелевые (тип K);
• ТХКн – хромель-константановые (тип E);
• ТХК – хромель-копелевые (тип L);
• ТМК – медь-копелевые (тип M);
• ТСС – сильх-силиновые (тип I);
• ТВР – вольфрамрениевые (типы A-1 – A-3).

Технические требования к термопарам задаются параметрами определёнными ГОСТ 6616-94, а их НСХ (номинальные статические характеристики преобразования), оптимальные диапазоны измерений, установленные классы допуска регулируются стандартами МЭК 62460, и определены ГОСТ Р 8.585-2001. Заметим, также, что НСХ в вольфрам-рениевых термопарах отсутствовали в таблицах МЭК до 2008 г. На сегодняшний день указанными стандартами не определены характеристики термопары хромель-копель, но их параметры по прежнему регулируются ГОСТ Р 8.585-2001. Поэтому импортные термопары типа L не являются полным аналогом отечественного изделия ТХК.

Классификацию термодатчиков можно провести и по другим признакам: по типу спаев, количеству чувствительных элементов.

Типы спаев

В зависимости от назначения термодатчика спаи термопар могут иметь различную конфигурацию. Существуют одноэлементные и двухэлементные спаи. Они могут быть как заземлёнными на корпус колбы, так и незаземленными. Понять схемы таких конструкций можно из рисунка 5.

Буквами обозначено:

• И – один спай, изолированный от корпуса;
• Н – один соединённый с корпусом спай;
• ИИ – два изолированных друг от друга и от корпуса спая;
• 2И – сдвоенный спай, изолированный от корпуса;
• ИН – два спая, один из которых заземлён;
• НН – два неизолированных спая, соединённых с корпусом.

Заземление на корпус снижает инерционность термопары, что, в свою очередь, повышает быстродействие датчика и увеличивает точность измерений в режиме реального времени.

С целью уменьшения инерционности в некоторых моделях термоэлектрических преобразователей оставляют горячий спай снаружи защитной колбы.

Многоточечные термопары

Часто требуется измерение температуры в различных точках одновременно. Многоточечные термопары решают эту проблему: они фиксируют данные о температуре вдоль оси преобразователя. Такая необходимость возникает в химических и нефтехимических отраслях, где требуется получать информацию о распределении температуры в реакторах, колоннах фракционирования и в других ёмкостях, предназначенных для переработки жидкостей химическим способом.

Многоточечные измерительные преобразователи температуры повышают экономичность, не требуют сложного обслуживания. Количество точек сбора данных может достигать до 60. При этом используется только одна колба и одна точка ввода в установку.

Спай термопары

В конструкции большинства термопар предусмотрен только один спай. Однако, когда термопара подсоединяется к электрической цепи, то в точках ее подсоединения может образовываться еще один спай.

Цепь термопары

Цепь, показанная на рисунке, состоит из трех проводов, помеченных как А, В и С. Провода скручены между собой и помечены как D и Е. Спай представляет собой дополнительный спай, который образуется, когда термопара подсоединяется к цепи. Этот спай называется свободным (холодным) спаем термопары. Спай Е — это рабочий (горячий) спай. В цепи находится измерительный прибор, который измеряет разницу величин напряжения на двух спаях.

Два спая соединены таким образом, что их напряжение противодействует друг другу. Таким образом, на обоих спаях генерируется одна и та же величина напряжения и показания прибора будут равны нулю. Так как существует прямо пропорциональная зависимость между температурой и величиной напряжения, генерируемой спаем термопары, то два спая будут генерировать одни и те же величины напряжения, когда температура на них будет одинаковой.

Воздействие нагрева одного спая термопары

Когда спай термопары нагревается, величина напряжения повышается прямо пропорционально. Поток электронов от нагретого спая протекает через другой спай, через измерительный прибор и возвращается обратно на горячий спай. Прибор показывает разницу напряжения между двумя спаями. Разность напряжения между двумя спаями. Разность напряжения, показываемая прибором, преобразуется в температурные показания либо с помощью таблицы, либо прямо отображается на шкале, которая откалибрована в градусах.

Холодный спай термопары

Холодный спай часто представляет собой точку, где свободные концы проводов термопары подсоединяются к измерительному прибору.

В силу того, что измерительный прибор в цепи термопары в действительности измеряет разность напряжения между двумя спаями, то напряжение холодного спая должно поддерживаться на неизменном уровне, насколько это возможно. Поддерживая напряжение на холодном спае на неизменном уровне мы тем самым гарантируем, что отклонение в показаниях измерительного прибора свидетельствует о изменении температуры на рабочем спае.

Если температура вокруг холодного спая меняется, то величина напряжения на холодном спае также изменится. В результате изменится напряжение на холодном спае. И как следствие разница в напряжении на двух спаях тоже изменится, что в конечном итоге приведет к неточным показаниям температуры.

Для того, чтобы сохранить температуру на холодном спае на неизменном уровне во многих термопарах используются компенсирующие резисторы. Резистор находится в том же месте, что и холодный спай, так что температура воздействует на спай и резистор одновременно.

Цепь термопары с компенсирующим резистором

Рабочий спай термопары (горячий)

Рабочий спай — это спай, который подвержен воздействию технологического процесса, чья температура измеряется. Ввиду того, что напряжение, генерируемое термопарой прямо пропорционально ее температуре, то при нагревании рабочего спая, он генерирует больше напряжения, а при охлаждении — меньше.

Термопара для котла устройство и принцип работы

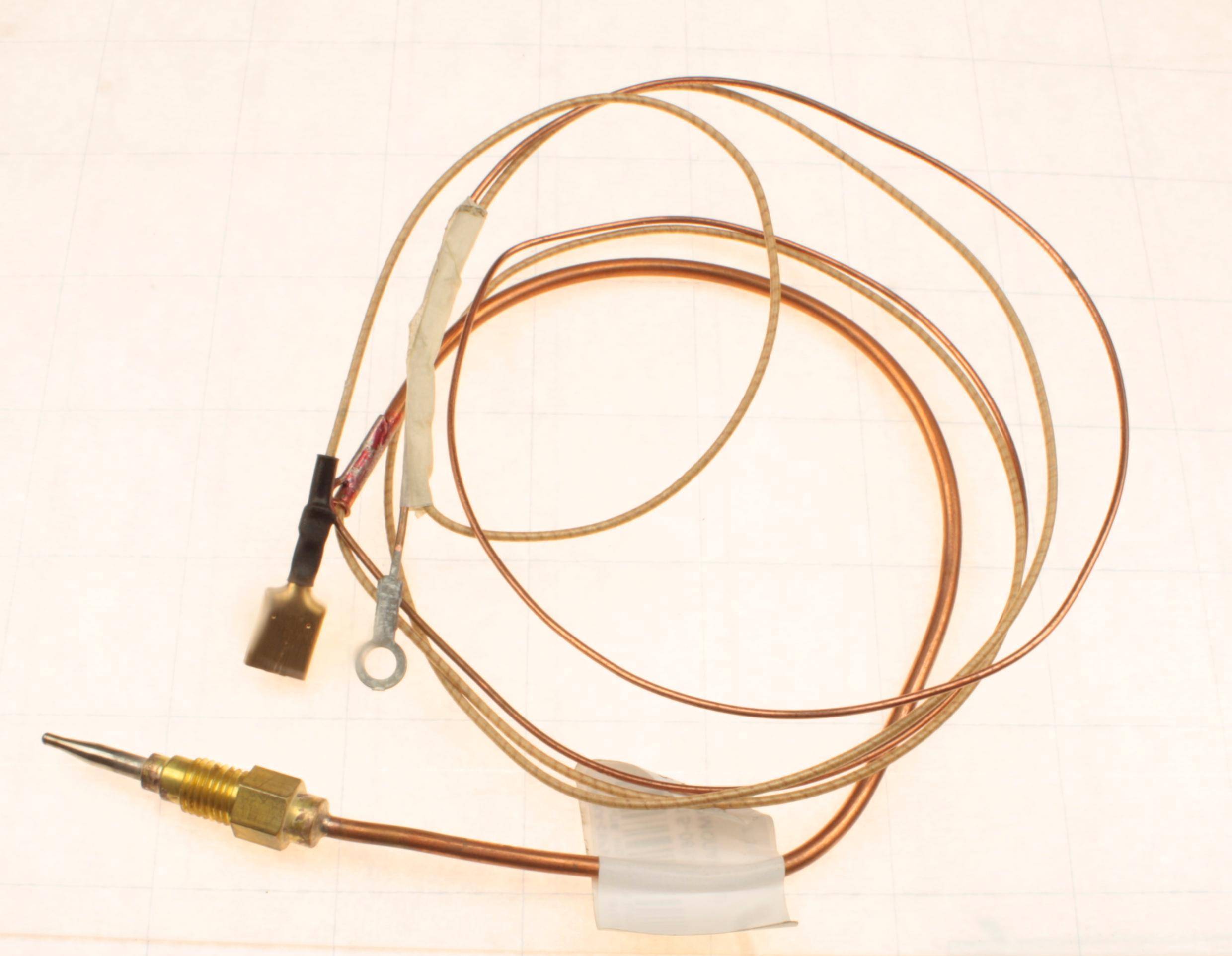

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Примите к сведению: работа современных клапанов устроена таким образом, что высокая чувствительность катушек позволяет оставлять открытым топливный канал до тех пор, пока напряжение не опуститься ниже отметки в 20 мВ. Термопара в обычном режиме производит напряжение в диапазоне от 40 до 50 мВ.

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов:

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем:

1. Два металла с разными физическими свойствами образуют замкнутую цепь;
2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
3. На холодных концах спая возникнет напряжение — разница потенциалов.
4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Способы монтажа

Способ монтажа, как и принцип работы, у всех термопар одинаковый

И неважно, этот прибор от отечественного производителя или от зарубежного. Все делается своими руками

Обычно это входит в ремонт газового котла, поэтому будем рассматривать весь процесс от демонтажа старого прибора до монтажа нового. Вот схема последовательности проведения установки:

Варианты автоматики

• К газовой магистрали термопара присоединяется через резьбовой патрубок. Сам контролер крепится к патрубку специальной гайкой, которая изготавливается или из меди, или из свинца. Поэтому, чтобы демонтировать старый аппарат, необходимо эту гайку просто открутить.
• Теперь необходимо открутить компенсационный винт, который держит термопару по месту. Он расположен под монтажным кронштейном.
• Теперь удаляйте старую термопару для газового котла, и вставьте новую.
• Закрутите компенсационный винт и гайку. Необходимо проверить, что соединение было проведено герметично. Если вас что-то не устроило, то используйте в качестве уплотнителя керамические или полимерные прокладки. Но не забывайте, что недотянуть или перетянуть резьбовое соединение – это опасно в обоих случаях.

Теперь можно проверить, как работает новое устройство. То есть, включаем газ, электрический ток, зажигаем котел и проверяем показатели, которые выдает термопара.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

• сопротивление;
• величину напряжения (переменного и постоянного);
• силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Схема подключения термопары

• Подключение потенциометра или гальванометра непосредственно к проводникам.
• Подключение с помощью компенсационных проводов;
• Подключение обычными медными проводами к термопаре, имеющей унифицированный выход.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

• функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
• если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов.

В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов.

Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

• термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C;
• тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C;
• тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C;
• тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.

Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

• тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
• тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

• сердечник с обмоткой;
• колпачок;
• возвратная пружина;
• якорь;
• резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

• это сопровождается уменьшением напряжения на концах термопары;
• возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
• клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Проверка и замена

Несмотря на неприхотливость и надежность, датчики иногда выходят из строя. Основной признак неисправности этого узла котла — затухание фитиля после отпускания кнопки, даже если был выдержан предусмотренный инструкцией интервал удержания. В части случаев неполадка проявляется иным образом: остается пламя на запальнике, но после появления огня на главной горелке подача топлива прекращается.

Возможные причины сбоев:

• образование сажи. Покрываясь сажей, электрод начинает хуже нагреваться и постепенно выдает напряжение меньше требуемого минимума;
• прогоревший корпус модуля;
• плохая пайка или иное нарушение контакта между частями электрода;
• ослабевшая гайка крепления. Стержень при этом перекашивается, пламя воздействует неравномерно, и прогрев нарушается;
• обрыв электрической цепи датчика тяги или полная его поломка.

Важно отметить, что проблемы датчика тяги тоже вызывают сбои термопары, поскольку данный сенсор включен в разрыв электрической цепи. Для исключения влияния «тяги» следует выполнить проверку временным замыканием провода

Рассмотрим подробнее диагностику термопар.

Методика проверки

Понадобятся:

• набор рожковых ключей;
• чувствительный мультиметр с возможностью измерять напряжения до 100 мВ, или другой прибор с аналогичными возможностями.

Как проверить термопару мультиметром на газовом котле:

• перекрыть подачу газа с крана подводящей топливо трубы;
• снять кожух котла или его переднюю панель (зависит от конкретной модели агрегата);
• открутить ключами крепящие термоэлектрод и соединительную трубу гайки;
• демонтировать датчик пламени;
• осмотреть электрод, кистью или куском ветоши счистить с него сажу. Если на металле виден прогар материала, узел необходимо заменить;
• зажимы мультиметра устанавливаются на медную трубку и центральный контакт пары. На приборе выставляется минимальный предел измерения — до 1 В или 0.1 В, если позволяет шкала;
• далее следует нагреть электрод. Это можно сделать с помощью горелки или зажигалки, или на газовой плите;
• при нагреве исправная пара обязана выдавать напряжение от 0.02 В и выше. Если же на шкале отображается 0, ток «прыгает» или стабилен, но не выходит за предел 20 мВ, необходима замена.

Проверка без демонтажа

Возможно быстро проверить термопару на газовом котле без снятия собственно узла. Чтобы продиагностировать исправность блока, следует открутить крепежную гайку, разъединить трубку и автоматику защитной системы и подсоединить тестер по описанной выше схеме. После того:

• зажгите запальник и держите кнопку;
• параллельно контролируйте показания тестером.

Такая проверка термопары удобна, хотя имеет недостаток — в таком случае нельзя визуально оценить состояние электрода и снять накопившуюся сажу.

Особенности, нюансы по точности

Напряжение на холодных кончиках пропорционально зависимое от t° в районе горячей спайки. В определенном температурном диапазоне наблюдается линейное термоэлектрическое свойство, показывающее собой зависимость напряжения от уровня разности t° между точками теплым и холодным элементом ТП. Линейность условная — о ней можно говорить, лишь когда t° на последнем постоянная. Данный нюанс надо учитывать, если делается градуировка: при изменении нагрева на холодных окончаниях есть вероятность значительной погрешности

Когда требуется высокая точность замеров, холодные концы помещают в специальные капсулы, где стабильность одного выбранного уровня температуры поддерживается специальными электронными приборами, обрабатывающими показатели термометра сопротивления. При таком подходе добиваются точности до ±0.01. Но это затребовано лишь для немногих технологических процессов. В большинстве случаев, например, при работе термопары в холодильниках, водонагревателях и прочих бытовых приборах требования менее жесткие, допускают отклонения на порядок ниже.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем

1. Два металла с разными физическими свойствами образуют замкнутую цепь;
2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
3. На холодных концах спая возникнет напряжение — разница потенциалов.
4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.
