Какой толщины должен быть утеплитель для крыши?

Утеплитель для крыши ТЕХНОНИКОЛЬ. Вопросы-ответы. Какой материал лучше всего использовать для утепления скатной кровли? Корпорация ТЕХНОНИКОЛЬ

Теплоизоляция для скатных кровель должна быть:• безопасной – теплоизоляционный материал не должен содержать вредных веществ;• надежной – теплоизоляция не должна терять своих функциональных качеств на протяжении всего срока службы конструкций, и при этом исключается усадка материала (образование зон без теплоизоляции);• эффективной – теплоизоляция конструкций должна отвечать современным требованиям энергоэффективности.

Самым оптимальным вариантом, отвечающим всем вышеперечисленным требованиям, являются плиты ТЕХНОЛАЙТ . Данный материал создан специально для утепления скатных кровель.

Плиты ТЕХНОЛАЙТ изготовлены из минеральной ваты на основе базальтового (каменного) сырья и обладают рядом преимуществ, по сравнению с аналогичными теплоизоляционными материалами.

У плит ТЕХНОЛАЙТ очень низкая теплопроводность. Подсчитано, что один кубический метр такого утеплителя по своим теплоизолирующим свойствам равен примерно 3 тыс. штук глиняного кирпича в конструкции стены.

Но ТЕХНОЛАЙТ не только отличный теплоизоляционный, но и не менее хороший материал для звукоизоляции, так как обладает высокой степенью шумопоглощения.

А еще ТЕХНОЛАЙТ обладает очень высокой сопротивляемостью к механическим, агрессивным химическим воздействиям. Он огнестоек, негигроскопичен и не выделяет вредных веществ в любой среде, «дышит» и не закупоривает изолируемые поверхности, стоек к действию органических веществ. ТЕХНОЛАЙТ негорюч, экологичен, радиационно безопасен и имеет почти неограниченный срок службы.

Добавим, что как теплоизоляционный материал ТЕХНОЛАЙТ подходит для утепления не только скатных кровель, но также чердачных перекрытий и мансард, пола, стен, внутренних перегородок

А это немаловажно, поскольку для создания замкнутого теплового контура в доме нужно утеплить все ограждающие конструкции

Как рассчитать толщину в зависимости от выбранного утеплителя

При расчете толщины кровли исходят из климатических особенностей конкретного региона, а также параметров теплопроводности изоляционного материала. Верный выбор изолирующего материала минимизирует расходы на отопление, помогает создать комфортные условия в доме, которые соответствуют санитарным нормам, а также продляют срок службы конструкционных элементов самого здания.


Требования к теплозащите домов описаны в СНиП 23-02-2003 («Тепловая защита зданий») Источник orchardo.ru

Расчет производится по следующей формуле:

αут=(Rприв-0,16)·λут

  • αут – это толщина утеплителя в метрах;
  • Rприв. – приведенное сопротивление теплопередаче покрытия, м2· °С/Вт, иными словами, способность материала сопротивляться потоку тепла, поднимающегося с воздухом к крыше, и выходящего наружу;
  • λут – коэффициент теплопроводности утеплителя, Вт/(м · °С).

В зависимости от условий эксплуатации, отмеченных в таблице ниже буквами А и Б, для расчета используется λАили λБ.

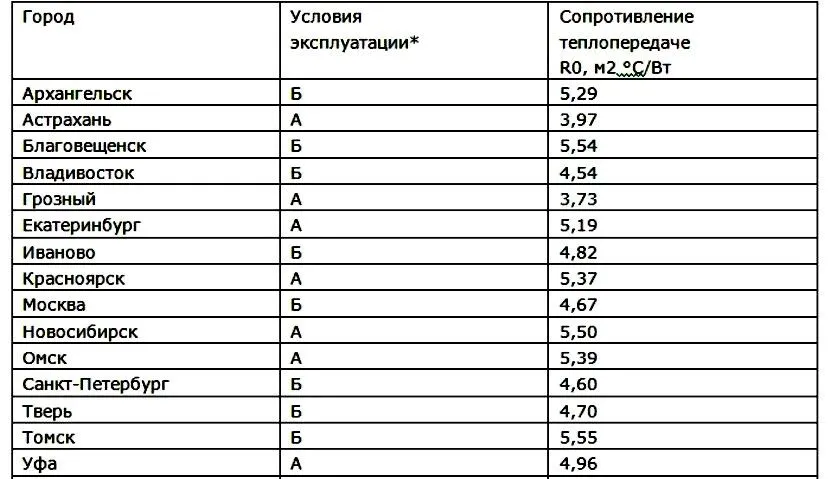

Сопротивление теплопередачи в разных климатических зонах РФ Источник keywordbasket.com

* в зависимости от условий, λа=0,04; λб=0,042

То есть, толщина утеплителя для строения, расположенного в Твери, будет равна:

αут=(4,70-0,16)·0,042= 0,19м

Толщина утеплителя напрямую зависит от климатической зоны, в которой находится дом. Чем холоднее зимой, и чем продолжительнее отопительный период, тем толще будет изоляционный слой. Если в столице сопротивление передаче тепла наружных стен здания составляет в норме 3,28, то в холодном Якутске необходимо уже 5,28.

На термосопротивление стены помимо климата влияет и материал, из которого она изготовлена, а также его толщина. Для стен из кирпича или бетона потребуется более толстый слой утеплителя, чем для дерева или пеноблока, так как теплопроводность последних значительно ниже.


Толщина утеплителя напрямую зависит от климатической зоны Источник et.aviarydecor.com

Как рассчитать требуемое количество?

Для подсчета предполагаемой изолируемой площади следует учесть отдельные нюансы при монтаже. Чтобы достичь наиболее качественной изоляции и для упрощения процесса укладки изделие укладываются враспор между стропильными ногами так, чтобы его ширина была больше стропильного шага на 0,1-0,15 см. При невозможности выполнения этой рекомендации потребуется заделывать зазоры. Чтобы это сделать потребуется вырезать подходящий кусок и также устанавливать его враспор к стропилам.

Исходя из этого процесс подсчета должен учитывать эту особенность, а также строение стропильной системы. Для избегания лишних трат рекомендуется сразу определяться с типом используемого утепляющего материала. Так вы заранее будете знать его габариты. После этого, зная промежутки между стропильными ногами и их длину, можно провести простые расчеты площади и вычислить требуемое количество изоляции. Так у вас будет возможность сэкономить, даже если потребуется обрезка резервных плит.

Однако в любом случае желательно приобрести теплоизолятор с небольшим запасом

Не менее важно соблюдать правила его хранения. Простые вычисления помогут вам определить площадь утепления

Но приобретать ли дополнительную упаковку или нет, естественно, решать вам.

Чтобы создать комфортные условия проживания обязательно необходимо проводить утепление. Обязательно должны изолироваться фронтонные стены и кровельные скаты. Утеплитель на эти процедуры может использоваться самый различный. Однако по опыту известно, что лучше всего подходит минеральная вата. Она обладает прекрасными параметрами и проста в укладке.

Следует учитывать, что чем суровее климатические условия, тем более толстым должен быть теплоизолирующий слой. Стоит помнить, что при правильно устроенной системе теплоизоляции можно значительно сэкономить расход при отоплении сооружения.

Советуем почитать:

  • Какой утеплитель выбрать для крыши;
  • Утепление крыши дома изнутри своими руками;

https://youtube.com/watch?v=MOfprOAIMw8

Базальтовый утеплитель для крыши. Лучшие утеплители для мансардной крыши

К теплоизоляции мансардной кровли предъявляются повышенные требования. Скаты исполняют роль внешних ограждающих конструкций и должны обеспечивать минимальные теплопотери. Монтаж утеплителя при обустройстве мансарды часто выполняется изнутри, например, при желании превратить чердак в полноценное жилое помещение. Утепление не должно вызывать сложностей. Мы проанализировали продукцию 8 брендов и остановились на трех, которые отличались хорошими теплотехническими характеристиками и простым монтажом.

Изорок Ультралайт П-33

Плиты изготавливают из ваты, нити которой получают в результате расплава горных базальтовых пород. Это экологически чистый материал с хорошей паропроницаемостью. Использование Изорок Ультралайт поможет создать в мансарде уютный микроклимат.

Плотность 33 кг/куб.м. позволяет снизить нагрузку на стропильные конструкции. Рекомендуется для утепления не нагружаемых конструкций, расположенных под уклоном. Незначительная статическая нагрузка не приводит к слёживанию минваты и снижению показателей теплопроводности.

Достоинства:

  • Низкая теплопроводность – 0,038 Вт/(м*К);
  • Высокая упругость упрощает монтаж плит между стропилами;
  • Минеральная вата не горит, сохраняет свои свойства при температуре 600-650 ºС;
  • Не подвергается биологическому воздействию;
  • Устойчива к агрессивным веществам;
  • Низкая цена.

Недостатки:

Расслоение волокон.

Разработчики снизили коэффициент водопоглощения до 1% путем обработки волокон составами и гидрофобизирующими свойствами. Это позволяет сохранять рабочие характеристики на протяжении всего срока эксплуатации.

Rockwool Лайт Баттс Скандик

Плиты изготовлены из базальтовой ваты. Плотность 35 кг/куб.м. позволяет снизить нагрузку на несущие конструкции. Обработка минеральных волокон гидрофобизатором понизила коэффициент водопоглощения до 1-1,5%. Теплопроводность 0,036 Вт/(м*К) позволяет уменьшить толщину используемых плит при утеплении мансарды. Утеплитель легко режется канцелярским или строительным ножом, что упрощает монтажные работы.

Достоинства:

  • Один из краев — гибкий, что позволяет сжимать утеплитель при монтаже в распорку;
  • При упаковке используется компрессия;
  • Срок эксплуатации – 100 лет;
  • Негорючий материал.

Недостатки:

  • Крошится во время монтажа.
  • Высокая цена.

Paroc eXtra

Плиты изготовлены из каменной ваты. Толщина в 100 мм позволяет увеличить темпы монтажных работ. Плотность – 30 кг/ куб.м. снижает нагрузку на несущие конструкции и фундамент. Теплопроводность 0,040 Вт/(м*К) соответствует требованиям для регионов с холодным климатом.

Достоинства:

  • Хорошая паропроницаемость;
  • Высокие огнезащитные характеристики;
  • Обеспечивает эффективную звукоизоляцию мансарды;
  • Низкое водопоглощение – 1%.

Недостатки:

Низкая плотность приводит к расслаиванию.

Как определить, какая толщина утепления потребуется?

Если с выбором утеплителя появилась определенность, то неизбежно возникнет вопрос – а какая толщина термоизоляции должна быть выполнена, чтобы обеспечивались комфортные условия в чердачном помещении. Потребуется произвести небольшой расчет, и в этом нам поможет удобный онлайн-калькулятор.

Расчет не особо сложен. Строится алгоритм на том, что создаваемая система термоизоляции должна создавать суммарное сопротивление теплопередаче не мене, чем установлено нормами для конкретного региона, с учётом его климатических особенностей. Узнать нормированное термическое сопротивление можно по прилагаемой карте-схеме

Обратите внимание – нас в данном случае интересуют красные цифры – для покрытий. Этот показатель в «тройке» — всегда самый большой

Карта-схема для определения значения нормированного сопротивления теплопередаче

Вторая величина, необходимая для расчета – коэффициент теплопроводности утеплительного материала. В базу данных калькулятора уже внесены эксплуатационные значения этих коэффициентов для утеплителей, о которых шла речь в настоящей публикации.

При желании, можно учесть еще и обшивку чердачного помещения, если она сплошная. Материалы такой обшивки тоже обладают определенными термоизоляционными качествами. И это может дать хоть и не особо большое, но все же уменьшения требуемой толщины утеплителя. Впрочем, этот пункт необязательный, и если обшивка приниматься в расчет не будет – просто оставьте значение её толщины по умолчанию – 0 мм.

Итоговый результат будет показан в миллиметрах. Его останется только привести к стандартным толщинам выбранного утеплителя, с округлением в большую сторону. Например, получилось 132 мм. Можно применить двухслойное утепление с плитами толщиной 100 и 40 мм, или использовать плиты толщиной 150 мм. Здесь уже можно выбирать по соображениям экономичности того или иного возможного варианта и по намеченной схеме монтажа утепления.

Калькулятор расчета минимальной толщины утепления скатной крыши

Перейти к расчётам

  Введите или укажите запрашиваемые параметры и нажмите «РАССЧИТАТЬ МИНИМАЛЬНУЮ ТОЛЩИНУ УТЕПЛИТЕЛЯ»Какой утеплитель будет использоваться? — стекловата — базальтовая вата — пенопласт белый, беспессованный — пенополистирол эксрудированный, типа пеноплэкс — пенополиуретан напыляемый — эковата напыляемая — эковата — заполнение полости — PIR-плиты Определите по карте-схеме и укажите значение требуемого сопротивления теплопередаче для покрытий   Укажите параметры материала внутренней обшивки чердачного помещенияМатериал внутренней обшивки (отделки) — доска или натуральная вагонка — клееная фанера — листы OSB — вагонка или панели МДФ — натуральная пробка — плиты ДСП или листы ДВП — гипсокартон — гипсоволоконные листы ГВЛ Толщина обшивки, мм (отделки) 1000 — для перевода в метры сопротивление воздуха.

Требования к утеплителю для крыши. Расчет толщины утеплителя для крыши

Теперь когда вы знаете какие используются материалы, необходимо определить толщину теплоизоляции, которая зависит от климата в вашем регионе, а точнее от температуры, и от теплопроводности утеплителя.

По таблице находим свой населенный пункт и смотрим на параметр сопротивление теплопередачи для кровли R — м 2 * 0 С/Вт. Расчёт этого значения довольно сложен, поэтому приведены значения для крупных городов России. Если кому интересно детально изучить эти данные то в интернете можете скачать СП 50.13330.2012 «Тепловая защита зданий» где все детально расписано.

После чего узнаем коэффициент удельной теплопроводности утеплителя λБ — Вт/(м*°С). Эти данные могут находиться на упаковке или в сертификате утеплителя.

Толщина необходимого слоя будет произведение R* λБ.

Пример: Рассчитаем необходимую толщину слоя для утепления кровли изнутри для г. Казань.

Находим по таблице, что сопротивление теплопередаче для крыши R=4,91 м 2 * 0 С/Вт.

После чего при покупке узнаем коэффициент удельной теплопроводности λБ. Необходимо именно значение с индексом «Б», которое говорит, что материал будет использоваться во влажной среде

Например утеплитель «УРСА Скатная крыша» имеет коэффициент λБ=0,040 Вт/(м*°С) , а значения у экструдированного пенополистирола «Технониколь» равно 0,030 Вт/(м*°С).

Теперь перемножим R* λБ и получим толщину утеплителя в метрах.

Для утеплителя «УРСА Скатная крыша» толщина равняется 4,91*0,041=0,2 м. Для пенополистирола «Технониколь» получим 4,91*0,03=0,15 м.

Как видите толщина слоя утепления уменьшилась при использовании материалов с более низким коэффициентом теплопроводности т.е. происходит экономия на общем объёме. Поэтому при утеплении крыши постарайтесь самостоятельно просчитать необходимое количество. Лучшим выбором по качеству будут плиты экструдированного пенополистирола, потому что они абсолютно не боятся влаги, в отличие от минеральных ват.

Расчет толщины теплоизоляционного материала

После выбора утеплителя необходимо рассчитать, какой толщины он будет. Это объясняется тем, что каждый теплоизолятор имеет свои характеристики, которые нужно учесть при выборе.

Расчет поможет не только максимально грамотно подойти к утеплению, но и оптимизировать расход материала.

Расчет толщины утеплителя начинается с выяснения минимально допустимого сопротивления теплопередаче кровельных конструкций.

Эти данные зависят от региона размещения и указаны в СНиПе 23-02-2003 «Тепловая защита зданий». После выяснения этого параметра можно быть уверенным в будущем комфорте внутри дома.

Это измерение показывает, какое количество тепла, исчисляемое в Вт, пропускает 1 квадратный метр крыши расчетной толщины при разнице температуры в 1 градус по Цельсию снаружи и внутри за единицу времени.

Расчет этого значения сделать непросто, поэтому существуют таблицы, в которых указаны рассчитанные показатели теплопотери для крупных городов. Например, для Москвы показатель R будет равен 4,67 м²*°С / Вт.

Далее необходимо выяснить коэффициент удельной теплопроводности материала, который обозначается λ и измеряется в Вт/ (м · °С).

Это число демонстрирует, сколько тепла в Вт пропускает один квадратный метр теплоизолятора, толщиной один метр, за один час при разнице температур по обеим поверхностям материала в 1 градус.

Этот показатель дает оценку задерживающим свойствам теплоизоляционного материала. Чем ниже утеплитель имеет коэффициент теплопроводности, тем лучше он сохраняет тепло.

Данный показатель служит технической характеристикой материала и не зависит от его толщины. Обычно производитель указывает значение коэффициента на упаковке материала.

Также этот показатель можно узнать в специальных строительных таблицах. Например, коэффициент пенополистирола плотностью 25 кг/мᶟ = 0,034 Вт/ (м · °С).

Зная эти показатели, можно выполнить расчет толщины слоя утеплителя, которым будет изолирована кровля.

Для этого нужно применить формулу δ = R * λ, где δ — это толщина материала для утепления в метрах.

Воспользовавшись данными для примера значениями можно рассчитать слой пенополистирольного утеплителя плотностью 25 кг/мᶟ для изоляции кровли в Москве: 4,67 * 0,034 = 0,15878 м.

Округляем это число, получается 160 мм. Это значение является минимально допустимым и, чтобы достаточно обыграть толщину утеплителя, рекомендуется к полученному значению прибавить 10%.

В итоге получится 185 мм – именно таким должен быть слой утеплителя.

Из вышеописанного можно сделать вывод, что утепление крыши – это процесс, к которому нужно подойти грамотно и обдуманно.

Помимо формул существуют специализированные калькуляторы, которые призваны упростить подсчет толщины.

Главное помнить, что правильно утепленный верх здания – это залог уюта, сохранения здоровья и надежности дома в целом.

голоса

Рейтинг статьи

Волокнистые рулонные и плитные утеплители

В данную категорию входит

  • стекловата;
  • минеральная вата;
  • каменная (базальтовая) вата.

Их ключевое преимущество и одновременно недостаток – способность пропускать пар. Теоретически, влажный теплый воздух из мансарды будет уходить через дышащую внутреннюю обшивку, теплоизолятор и кровельную систему, что поможет поддерживать благоприятный микроклимат в помещении. На практике же существуют следующие сложности

  • повышение влажности волокнистого утеплителя ведет к резкому снижению его теплоизоляционных свойств;
  • набравший влагу утеплитель (в особенности, стекловата) сминается, деформируется, формируя мостики холода;
  • древесина стропильной системы от контакта с влагой начинает гнить.

Чтобы избежать этих проблем, необходимо изнутри помещения смонтировать пароизоляционный барьер поверх утеплителя. А между кровельным покрытием и теплоизоляцией должен быть уложен гидроизоляционный материал


Кровельный пирог с гидроизоляцией над утеплителем Воздухообмен через волокнистый утеплитель будет осуществляться только в том случае, если гидроизоляционный и пароизоляционный слой выполнен из специальных газопроницаемых мембран. Пароизоляция должна пропускать воздух, но задерживать влагу, поступающую из помещения. Газопроницаемый гидроизоляционный барьер должен выпускать влагу из утеплителя, и не допускать проникновения в него воды.

Обязательно почитайте: Подбираем цвет крыши дома по фен-шуй

Мембранные материалы значительно дороже обычной или армированной пленки, рубероида или пергамина. Но эти вложения оправдают себя за счет долговечности не только утепления, но и стропильной системы кровли.


Супердиффузионная мембрана

Составляющие части утепленной кровли

В первую очередь следует ознакомиться со всеми составляющими частями утепленной скатной крыши, которые состоят из нескольких слоев и стропильных ног. У кровельщиков имеется специальный термин — кровельный «пирог». «Пирог» имеет в своем составе только важные элементы, поэтому нельзя при работе исключить ни одной его составляющей.

Составляющие части утепления крыши

  1. Стропила. Являются основой не только для несения нагрузок от кровельного покрытия, но и служат рабочим каркасом для всего «пирога» утепления крыши.
  2. Термоизоляционный слой (утеплитель). Утеплитель для кровли монтируется без зазоров и плотно между стропильными ногами. Материал выбирается согласно проекту, но в частном доме обычно применяется утеплитель в виде минеральной ваты.
  3. Пароизоляционный слой. Пароизоляция монтируется по нижней гране стропильной ноги и служит защитой утеплителя от насыщения парами и влагой.
  4. Обрешетка. Закрепляет пароизоляцию от провисания и требуется для крепления к ней обшивки при внутренних отделочных работах. Может быть выполнена из необрезной или обрезной доски с шагом около 500 мм.
  5. Контрпланка. Закрепляется на верхней грани стропильных ног и служит вентиляционным зазором между утеплителем и пленочной мембраной.
  6. Покрытие пленочное. Закрепляется над контрпланками. Эта часть «пирога» служит защитой от случайного попадания влаги с кровельного покрытия на утеплитель. Такая изоляция защитит утеплитель от намокания, служит защитой от ветра, поэтому сохранятся эксплуатационные характеристики материала.
  7. Контрбрус. Закрепляется сверху изоляционного слоя. Выполняется из брусков толщиной 50*50 мм. Контрбрус является вентиляционным зазором между кровельным покрытием и гидроизоляционной мембраной.
  8. Кровельное покрытие. Монтируется из различных кровельных материалов согласно проекта.

Требования к материалам

Любой утеплитель для крыши и для мансардного помещения должен иметь следующие параметры:

  • Противопожарная безопасность. Изделие не должно подвергаться горению.
  • Свойства звукоизоляции. Обязаны минимизировать проникновение внешних шумов.
  • Паропроницаемы. За счет этого будет обеспечиваться оптимальный микроклимат в помещении.
  • Соответствовать экологической и санитарной безопасности, а также СНиП.
  • Должен быть прочным и долговечным.
  • Стойким к деформационным воздействиям.

Рекомендации специалистов говорят о том, что толщина утеплителя мансардной крыши должна составлять примерно 250-300 мм. При обустройстве лучше всего создавать двойные или тройные слои. За счет этого получается исключить возникновение мостиков холода. Во время проведения утепления мансардных помещений следует помнить, что фронтоны являются стенами. Причем в деревянном исполнении они требуют большего слоя, чем в кирпичном.

Технология утепления

Монтаж теплоизоляционного материала начинается с подготовительного этапа. Если его пропустить, критические ошибки окажутся неминуемыми. Возникнут незапланированные расходы, увеличится расход физических сил, пострадает нервная система. Об ошибках самостоятельной инсталляции анонсируемого изолятора, мы расскажем, но позже. А сейчас вернёмся к основной технологии.

Начинать следует с инсталляции элементов несущей конструкции. Их отлично заменяют стропила из дерева. Вторая стадия предусматривает укладку гидроизоляционного полотна или плёнки. Третий этап – непосредственный монтаж плит минерального изолятора. Обрешётка инсталлируется в конце монтажных работ. Финишная отделка гипсокартонным листом, обоями или другими декоративными составляющими – заключительная часть мероприятия.
