Полистиролбетон
Это сравнительно новый материал для утепления, он сочетает в себе прочность бетона и легкость полистирола. Материал имеет превосходные тепло- и звукоизоляционны е свойства и одновременно является прочной стяжкой. Он идеально подходит для теплоизоляции больших помещений, поскольку очень легко заливается и ровняется, команда опытных мастеров за день может залить до 500 м2 полистиролбетона .
Благодаря малому весу, полистиролбетон не оказывает большой нагрузки на перекрытия, в отличие от традиционной жидкой стяжки. Он не требует гидроизоляции и дополнительного утепления. Прямо поверх полистиролбетона можно укладывать плитку или ламинат на толстой подложке. Для укладки мягких покрытий, таких как ковролин или линолеум поверх утеплителя заливается тонкий слой традиционной стяжки, толщиной не более 30 мм.
Идет заливка полистиролбетоном полов
Для эффективной теплоизоляции первых этажей частных домов над грунтом достаточно 300 мм полистиролбетона , если под полом находится подвал, то слой можно уменьшить до 200 мм. В полы между этажами частных домов обычно заливается 100 мм утеплителя, в многоквартирных домах достаточно слоя в 50 мм.
| Общие характеристики полистиролбетона | Значения |
|---|---|
| Группа горючести | Г1 |
| Плотность | от 150 до 600 кг/м³ |
| Морозостойкость | от F35 до F300 |
| Прочностные характеристики | от M2 до B2,5 |
| Коэффициент теплопроводности | в пределах от 0,055 до 0,145 Вт/м·°C |
| Паропроницаемость полистиролбетона | 0,05 мг/(м·ч·Па) |
Керамзит
Керамзит является популярным теплоизоляционны м материалом, применяемым в деревянных полах и полах с сухой стяжкой на основе ГВЛ. В последнем случае, кроме теплоизоляции, он является еще и выравнивающим материалом.
Керамзит является одним из самых дешевых материалов для теплоизоляции, он не горит, безопасен для здоровья и обладает небольшим весом. При этом он легко впитывает воду, что снижает его теплоизоляционны е свойства и значительно увеличивает вес. Поэтому применение керамзита требует надежной гидроизоляции. Еще одним недостатком керамзита является то, что при работе с ним в воздух поднимается большое количество пыли.
Керамзит как теплоизоляция
По теплоизоляционны м свойствам керамзит уступает большинству синтетических материалов, поэтому он требует засыпки более толстым слоем, что уменьшает высоту потолков в помещении.
Использование керамзита для утепления. На фото заливка керамзита тощим бетоном
Для эффективной теплоизоляции первых этажей зданий от грунта слой керамзита должен составлять не менее 400 мм при использовании деревянных полов и 300 мм при использовании бетонных перекрытий.
Между этажами частных домов в полы должно быть засыпано не менее 200 мм керамзита при деревянных перекрытиях и 150 мм при бетонных. В многоквартирных домах достаточно слоя керамзита в 50-80 мм.
| Показатели | 10-20 мм | 5-10 мм | 0-5 мм |
|---|---|---|---|
| Насыпная плотность, кг/м3 | 280-370 | 300-400 | 500-700 |
| Прочность при раздавливании, Н/мм2 (МПа) | 1-1,8 | 1,2-2 | 3-4 |
| Гранулометрический состав, % | 4 | 8 | |
| Морозостойкость 20 циклов, потеря массы гравия, % | 0,4-2 | 0,2-1,2 | не регламентируется |
| Процент раздавленных частиц, % | 3-10 | 3-10 | нет |
| Теплопроводность, Вт/м*К | 0,0912 | 0,0912 | 0,1099 |
| Водопоглощение, мм | 250 | 250 | 290 |
| Удельная эффективная активность естественных радионуклидов, Бк/кг | 270 | 270 | 290 |
Вариант № 2 – монтаж минваты изнутри
Его можно выполнить двумя способами. Первый из них аналогичен приклеиванию и оштукатуриванию пенопласта. Второй вариант не менее распространенный – это внутренний монтаж, выполняемый под навесную обрешетку, которую обустраивают на бетонных или деревянных потолках.
Каркас для обрешетки можно сделать из деревянных брусков или из двух видов – UD и CD профилей. Специалисты рекомендуют использовать металлические изделия, поскольку в случае перепада температуры их не поведет.
Последовательность действий при этом следующая:
- В первую очередь по периметру комнаты отбивают горизонтальную линию на уровне будущей потолочной плоскости. Сделать это проще всего при помощи лазерного уровня, но, если его нет, то можно воспользоваться гидроуровнем, представляющим собой длинную мягкую трубку с отградуированными наконечниками, которая функционирует по методу сообщающихся сосудов.
- Затем, согласно нанесенной разметке, на двух противоположных, более длинных стенах закрепляют два UD профиля.
- Перпендикулярно им, на потолке намечают местонахождение CD профилей, обычно соблюдая шаг монтажа около 50 сантиметров.
- В соответствии с разметкой с интервалом в один метр закрепляют перфорированные подвесы дюбелями, их крылья загибают вниз.
- Далее начинают приклеивать к потолку плиты минваты. Утеплитель под крылья подвеса прорезают ножом.
- В завершение работы в UD профили вставляют CD профили и скрепляют их между собой и подвесами при помощи саморезов. Теперь можно приступать к обшивке каркаса гипсокартоном или другим отделочным материалом.
Как рассчитать утепление стен из пеноблока
Утепление стен из пеноблока минватой
К примеру, в возведении конструкции используется пеноблок D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата URSA плотностью 80-125 кг/м3, в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м3, толщиной 12 см.
Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах.
Теплопроводность бетона 0,26 Вт/м*0С
Теплопроводность утеплителя – 0,045 Вт/м*0С
Теплопроводность кирпича – 0,52 Вт/м*0С.
Определяем R для каждого материала.
Теплосопротивление газобетона – RГ = δSГ/λSГ = 0,3/0,26 = 1,15 м2*С/Вт
Теплосопротивление кирпича – RК = δSК/λSК = 0,12/0,52 = 0,23 м2*С/В.
Зная, что стена состоит из 3-х слоев, находим RТР= RГ + RУ + RК, и находим теплосопротивление утеплителя RУ = RТР– RГ — RК.
Представим, что строительство происходит в регионе, где RТР(22С) – 3,45 м2*С/Вт. Вычисляем RУ = 3,45 — 1,15 – 0,23 = 2,07 м2*С/Вт. Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата или другой утеплитель. Толщина утеплителя для стен будет определяться по формуле:
δS = RУ х λSУ = 2,07 х 0,045 = 0,09 м или 9 см.
Если представить, что RТР(18С) = 3,15 м2*С/Вт, то RУ = 1,77 м2*С/Вт, а δS = 0,08 м или 8 см.
Пенополистирол для теплого пола толщина. Пенофол для теплого пола
Пенофол — материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор — это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса.
Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол.
Рулонный материал, изготовленный из вспененного полиэтилена, поверх которого нанесен фольгированный слой. Это отражающая поверхность, которая отталкивает от себя тепловые лучи, тем самым обеспечивая лучшую теплоотдачу отопительной системы теплых полов.
Самое важное, что этот утеплитель достаточно плотный и не имеет в своем теле пор. Это материал, работающий по принципу термоса
- В настоящее время производители предлагают четыре его типа:
- Тип «А». Отражающая фольгированная поверхность расположена с одной стороны материала.
- Тип «В». Слой фольги наклеен с двух сторон.
- Тип «С». С одной стороны отражающая поверхность из фольги, с другой клеевой раствор. Этот вид называется самоклеющийся.
- Тип «ALP». С одной стороны фольга, с другой полиэтиленовая пленка.
Любой из этих видов может быть использовать как теплоизоляция для водяного или электрического теплого пола
Здесь важно правильно выбрать толщину материала, которая варьируется в пределах 3-10 мм. Сам же фольгированный слой имеет стандартную толщину – 100 мкм
Важно
Обратите внимание на то, что этот утеплитель должен укладываться на полах фольгированной стороной вверх
Теперь к вопросу выбора. Тип и толщина теплоизолятора для теплых полов определяется в зависимости от отделочного материала, которым будет покрываться напольное основание. К примеру, если на полах решено уложить керамическую плитку значит, будет использован плиточный клей на основе цемента.
Всем известно, что цемент – это химически активный материал, под действием которого некоторые металлы начинают коррозировать. Наша фольга, изготовленная из алюминия, не исключение.
Но производители не зря отделали утеплители для теплых полов слоем в 100 мкм. Эта толщина позволяет выдержать реакцию цементного раствора, оставив часть слоя в полноценном виде.
Толстый утеплитель на теплых полах обычно используют в таких помещениях как присоединяемые балконы и лоджии, на террасах, в душевых и ванных комнатах. Утеплители меньшей толщины могут быть уложены в других жилых и офисных помещениях.
Но в любом случае утеплители по толщине выбираются исходя из того, была ли уже залита стяжка на полах или нет. Если уже залита, тогда, чтобы не слишком поднимать поверхность и снижать потолки, используется более тонкий утеплитель.
Теплоизоляция для теплого пола этого вида выдерживает нагрузки – 200 кг/м² и при этом увеличивает теплоотдачу до 15%. Оба показателя – великолепный результат. Отметим также, что фольгированный утеплитель для водяного и электрического пола – это самый дешевый вариант. И это еще один большой плюс.
Какие данные нужны для расчета толщины утеплителя?
Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.
Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.
| Название материала | Теплопроводность, Вт/м*К |
| Бетон | 1,51 |
| Кирпич силикатный | 0,7 |
| Пенобетон | 0,29 |
| Дерево | 0,18 |
| ДСП | 0,15 |
| Минеральная вата | 0,07-0,048 |
| Экструдированный пенополистирол | 0,036 |
| Пенополиуретан | 0,041-0,02 |
| Пенополистирол | 0,05-0,038 |
| Пеностекло | 0,11 |
Теплосопротивление материала является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.
Видео: Несложный для самостоятельного исполнения вариант утепления пола в частном доме
Евгений Афанасьев главный редактор
Автор публикации 05.08.2018
Теплоизоляция пола нужна для любого дома, будь он деревянный, кирпичный или железобетонный. Только в этом случае человек может ощутить уют и комфорт истинно домашней обстановки, даже если за окном свирепствуют морозы. Утепление полов не только благотворно отражается на микроклимате помещений, но и не дает распространяться шуму в доме.
Надо отметить, что принцип проведения теплоизоляционных работ зачастую практически одинаков для разных типов построек. Одной из наиболее распространенных технологий считается утепление пола по лагам. Этот незамысловатый способ применим как к полам на грунте, так и к построенным на бетонном или деревянном перекрытии.
Метод определения по заданной температуре поверхности утепляющего слоя
Данное требование актуально на промышленных предприятиях, где различные трубопроводы проходят внутри помещений и цехов, в которых работают люди. В этом случае температура любой нагретой поверхности нормируется в соответствии с правилами охраны труда во избежание ожогов. Расчет толщины теплоизоляционной конструкции для труб диаметром свыше 2 м выполняется в соответствии с формулой:
Формула определения толщины теплоизоляции.
δ = λ (tт – tп) / ɑ (tп – t0), здесь:
- ɑ – коэффициент теплоотдачи, принимается по справочным таблицам, Вт/(м2 ⁰C);
- tп – нормируемая температура поверхности теплоизоляционного слоя, ⁰C;
- остальные параметры – как в предыдущих формулах.
Расчет толщины утеплителя цилиндрической поверхности производится с помощью уравнения:
ln B =(dиз + 2δ) / dтр = 2πλ Rн (tт – tп) / (tп – t0)
Обозначения всех параметров как в предыдущих формулах. По алгоритму данный просчет схож с вычислением толщины утеплителя по заданному тепловому потоку. Поэтому дальше он выполняется точно так же, конечное значение толщины теплоизоляционного слоя δ находят так:
Предложенная методика имеет некоторую погрешность, хотя вполне допустима для предварительного определения параметров утепляющего слоя. Более точный расчет выполняется методом последовательных приближений с помощью персонального компьютера и специализированного программного обеспечения.
Определение толщины слоя утеплителя
Толщина слоя утеплителя, закладываемого в ограждающие конструкции, определяется расчетным путем с учетом требований нормативной документации:
- СНиП 23-02-2003 – Тепловая защита зданий;
- СНиП23-01-99 – Строительная климатология;
- СП 23-101-2004 – Проектирование тепловой защиты зданий.
Сравнительная таблица по эффективности применения различных утеплителей в строительных конструкциях.
При проведении самостоятельного строительства расчет толщины утеплителя может быть осуществлен и своими силами, естественно, с некоторыми допущениями и погрешностями.
Упрощенная формула расчета будет иметь вид:
H – толщина слоя утеплителя, м;
R – сопротивление теплопередаче, (м²*°С)/Вт;
λ – коэффициент удельной теплопроводности, Вт/(м*°С).
Использование данной формулы предусматривает ряд допущений:
- ограждающая конструкция рассматривается как единый слой монолитного утеплителя;
- не учитывается наличие и материал внутренней отделки чердачного пространства (при наличии таковой).
Полистиролбетон
Это сравнительно новый материал для утепления, он сочетает в себе прочность бетона и легкость полистирола. Материал имеет превосходные тепло- и звукоизоляционные свойства и одновременно является прочной стяжкой. Он идеально подходит для теплоизоляции больших помещений, поскольку очень легко заливается и ровняется, команда опытных мастеров за день может залить до 500 м2 полистиролбетона.
Полистиролбетон
Благодаря малому весу, полистиролбетон не оказывает большой нагрузки на перекрытия, в отличие от традиционной жидкой стяжки. Он не требует гидроизоляции и дополнительного утепления. Прямо поверх полистиролбетона можно укладывать плитку или ламинат на толстой подложке. Для укладки мягких покрытий, таких как ковролин или линолеум поверх утеплителя заливается тонкий слой традиционной стяжки, толщиной не более 30 мм.
Идет заливка полистиролбетоном полов
Для эффективной теплоизоляции первых этажей частных домов над грунтом достаточно 300 мм полистиролбетона, если под полом находится подвал, то слой можно уменьшить до 200 мм. В полы между этажами частных домов обычно заливается 100 мм утеплителя, в многоквартирных домах достаточно слоя в 50 мм.
| Общие характеристики полистиролбетона | Значения |
| Группа горючести | Г1 |
| Плотность | от 150 до 600 кг/м³ |
| Морозостойкость | от F35 до F300 |
| Прочностные характеристики | от M2 до B2,5 |
| Коэффициент теплопроводности | в пределах от 0,055 до 0,145 Вт/м·°C |
| Паропроницаемость полистиролбетона | 0,05 мг/(м·ч·Па) |
Расчет толщины утеплителя для стен, пола, кровли
После завершающих работ по возведения жилого или коммерческого помещения наступает момент, когда актуален вопрос по утеплению стен. Благодаря развитию строительной сферы, в настоящее время существует огромный выбор теплоизоляции. И к каждому из видов строительного материала следует подходить с точностью и на профессиональном уровне, делать корректный расчет толщины утеплителя.
Главные показатели для выбора стройматериала:
- толщина утеплителя;
- тип утепления;
- толщина стен;
- материал, из которого построены стены.
Точность расчета толщины утеплителя
Используя эти показатели, очень важно правильно произвести расчет толщины утеплителя для стен, кровли и пола. Данный процесс должен иметь правильный расчет точки росы в толщине стен и утеплителя
Этот параметр влияет на промерзание стен и теплоизоляцию дома, поэтому, ни в коем случае нельзя экономить на покупке утеплительной продукции.
При выборе нужно учитывать: показатели теплопроводности, толщину слоя. Благодаря этим данным необходимо точно рассчитать температурное сопротивление материала по формуле R=d/k.
Следует учесть, что данная формула используется исключительно для расчета толщины утеплителя в однослойной конструкции.
Параметр теплопроводности строительного материала можно найти в прилагаемой документации или интернете.
Вторым и наиболее важным показателем для правильного расчета толщины утеплителя является показатель внешних температур.
Расчет утеплителя для стен
При расчете следует пользоваться показателями:
- толщина стены;
- материал, использованный для возведения стен;
- разница температур снаружи и внутри помещения.
Используя технические данные всех слоев и средних расчетов, коэффициент теплопередачи стен составляет 3.5. Как показывает практика, от толщины стен в помещении зависит толщина утеплителя. Как правило, расчет толщины утеплителя для стен вычисляется в обратно пропорциональном порядке. Поэтому, с меньшим коэффициентом теплосопротивления стен, слой теплоизоляции должен быть больше.
Расчет утеплительного материала для пола и кровли
Как показывает практика, для данных поверхностей следует использовать специальный утеплитель. От расчета толщины утеплителя кровли зависит нагрузка, которая будет идти на крышу. При неправильном подсчете очень просто утяжелить конструкцию.
- Показатель теплоизоляции для крыши и чердачных перекрытий составляет 10-30 см.
- Подвальные помещения используют показатель от 6-15 см.
Благодаря ей все несущие стены и потолок будут защищены от проникновения грибка и плесени.
Нюансы утепления пола минеральной ватой
При обустройстве пола в частном доме применяют изоляцию из волокон в следующих случаях:
- для утепления основания над цокольным этажом. Подвальное пространство чаще всего не отапливается, и под воздействием холодного воздуха снизу плиты перекрытия плохо справляются с задачей сбережения тепла в помещении. Как отмечают специалисты, холод интенсивно поступает в дом через неутепленное основание, что обуславливает утечку немалой части тепловой энергии из помещения;
- для тепло- и звукоизоляции межэтажных перекрытий. Минеральная вата в многослойной конструкции перекрытий между этажами позиционируется как оптимальный вариант теплоизоляции. Применение утеплителя с волокнистой структурой позволяет поддерживать независимый микроклимат в помещениях, которые расположены на разных уровнях строения. Высокие свойства шумопоглощения этого материала способствуют созданию надежного барьера от распространения звуковых эффектов, которые нередко возникают при работе бытовой техники или инженерных коммуникаций;
- для обустройства чердачного перекрытия. Подкровельное пространство постоянно подвергается агрессивному воздействию климатических условий. Сезонные морозы или жара, сырость и ветровые нагрузки негативно отражаются на состоянии перекрытия чердачного этажа. Для защиты конструкции от внешних воздействий рекомендуют оборудовать комплексный барьер из минеральной ваты и средств гидро- и пароизоляции.
Минеральная вата представлена в рулонах, плитах и гибких матах с различными техническими характеристиками. Рулонная продукция предусматривает невысокую жесткость, ширина изделий – 0,6 и 1,2 м, длина – до 10 м. Материал актуален при обустройстве больших площадей, так как позволяет минимизировать количество стыков в теплоизоляционном слое. Для монтажа рулонов изготавливают обрешетку, утеплитель укладывают в два слоя.
Минвата в плитах
Плиты из минеральных волокон с плотной структурой в основном применяют для обустройства грунтового основания. Материал укладывают без оформления обрешетки и заливают строительным раствором. Минвата в плитах содержит гидрофобизированные составляющие. Одна сторона изделия располагает большей жесткостью, чем другая. В инструкции производителя указаны требования по монтажу с учетом особенностей продукции. Заводская упаковка плиточной изоляции рассчитана на обустройство площади 1-4 м² одним слоем. Габариты: 50х100 см.
Лицевая поверхность гибкого мата с гидрофобизированным составом каширована с применением перфорированной крафт-бумаги. При монтаже изолятора обработанная сторона должна лежать по направлению утепляемого пространства.
Планируя теплоизоляцию пола минеральной ватой в частном доме, следует учитывать следующие нюансы:
- толщина минваты для утепления деревянного или бетонного пола выбирается в зависимости от условий эксплуатации, включая назначение обустраиваемой площади и климатические особенности местности;
- основание домов в южных регионах рекомендуется утеплять моделями минерального изолятора толщиной 50 мм. Материал с аналогичными характеристиками подходит и для обустройства пола в дачном доме, который используется исключительно в теплый сезон;
- на межэтажных перекрытиях применяют утепляющий ресурс из минеральных волокон толщиной 50 мм в связи с низкими требованиями к параметрам температуры среды в данном пространстве;
- для качественной теплоизоляции пола в загородном доме требуется минеральный утеплитель толщиной пласта до 200 мм.
Какой утеплитель выбрать?
Как уже говорилось выше, для тёплого водяного пола необходима изоляция, так как без неё он не будет эффективно функционировать. Кроме того, при наличии теплоизоляции, система экономичнее
Важно не только знать, как правильно утеплить тёплый пол, но и как выбрать подходящий теплоотражающий материал
При покупке теплоизоляции нужно смотреть не только на характеристики, теплосберегающие свойства материала и его параметры, но и на срок службы. Так как ряд продукции с хорошими показателями, обладает часто небольшим эксплуатационным сроком.
Поэтому, возникнет необходимость в его замене, прежде чем потребуется профилактика самой системы
Особенно, это важно в помещениях с напольным покрытием в виде плитки, ведь производить её демонтаж сложно. В связи с этим, специалисты советуют приобретать изделие с гарантийным сроком 10 — 15 лет
Среди свойств, на которые рекомендовано обращать внимание:
- уровень теплопроводности;
- устойчивость к механическим нагрузкам и динамическим воздействиям;
- показатель плотности;
- гидро- и паронепроницаемость.
Для комнат имеющих высокие потолки, лучше выбрать прочные, жёсткие виды, имеющие полимерную основу. Если утеплять помещение с деревянными полами — отличный вариант минеральная вата, ведь она пожаробезопасна.
Пенопласт
Обычно этим словом называют вспененный полистирол и экструдированный полистирол (пеноплекс). По химическому составу и теплоизоляционным свойствам эти материалы практически не отличаются, однако, пеноплекс обладает намного большей прочностью на изгиб и устойчивостью к крошению, чем традиционный пенопласт. По этой причине в последнее время большинство потребителей отказывается от вспененного полистирола (пенопласта) в пользу экструдированного полистирола (пеноплекса).
Пенопласт
Преимуществом данного типа теплоизоляции является низкая цена, легкость монтажа и влагостойкость. К недостаткам же можно отнести горючесть этого материала, причем при горении полистирола выделяется большое количество ядовитых веществ.
Плиты полистирола выпускаются толщиной от 5 мм до 50 мм, на кромках плит сделана специальная фаска, чтобы при монтаже на стыках не появлялись зазоры, а следовательно и «дорожки холода».
Пенополистирол
Если требуется толщина слоя более 50 мм, то укладывается два и даже три слоя полистирола, при этом каждый новый слой укладывается со смещением относительно предыдущего, чтобы стыки плит верхнего ряда приходились на центры плит нижнего.
Схема стяжки с пенопластом
При утеплении пола, располагающегося непосредственно над грунтом слой пенопласта должен быть не менее 300 мм, для дома с деревянным полом, и 200 мм для дома с наливными бетонными полами. Вы должны уложить как минимум 4 слоя самых толстых панелей пенопласта со смещением относительно друг друга.
Если под полом находится холодный подвал, то слой пенопласта можно уменьшить на 50мм.
Для утепления полов между этажами частного дома достаточно 150 мм пенопласта для деревянных полов и 100 мм для бетонных перекрытий.
Если вы утепляете полы в многоквартирном доме, то для всех этажей, кроме первого достаточно уложить один слой пенопласта толщиной 50 мм. На первом этаже толщину можно увеличить до 80-100 мм.
| Показатель | Полиспен | Полиспен Стандарт | Полиспен 45 | Метод контроля |
|---|---|---|---|---|
| Плотность, кг/м3 | 30-38 | 30-38 | 38,1-45 | по 5,6 |
| Предел прочности при изгибе, МПа, не менее | 0,4 | 0,4 | 0,4 | по 5,8 |
| Водопоглощение за 24 часа, % по объему, не более | 0,4 | 0,4 | 0,4 | по 5,9 |
| Теплопроводность при 25+-5 град.Цельсия, Вт/м * °C, не более | 0,028 | 0,028 | 0,030 | по 5,10 |
| Токсичность, Hcl 50, г/м3 | Т2 умеренноопасные | Т2 умеренноопасные | Т2 умеренноопасные | по 5,11 |
| Группа горючести | Г-3 нормальногорючие | Г-4 сильногорючие | Г-4 сильногорючие | по 5,12 |
| Группа воспламеняемости | В-2 умеренновоспламеняемые | В-3 легковоспламеняемые | В-3 легковоспламеняемые | по 5,13 |
| Коэффициент дымообразования | Высокая дымообразующая способность | Высокая дымообразующая способность | Высокая дымообразующая способность | по 5,14 |
| Прочность на сжатие при 10% линейной деформации, МПа, не менее | 0,2 | 0,2 | 0,3 | по 5,7 |
Расчетные толщины теплоизоляции Пеноплекс
Как рассчитать толщину утеплителя — методики и способы
Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.
Какие данные нужны для расчета толщины утеплителя?
Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.
Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.
Теплосопротивление материала является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.
Почему важно правильно рассчитать показатели утепления?

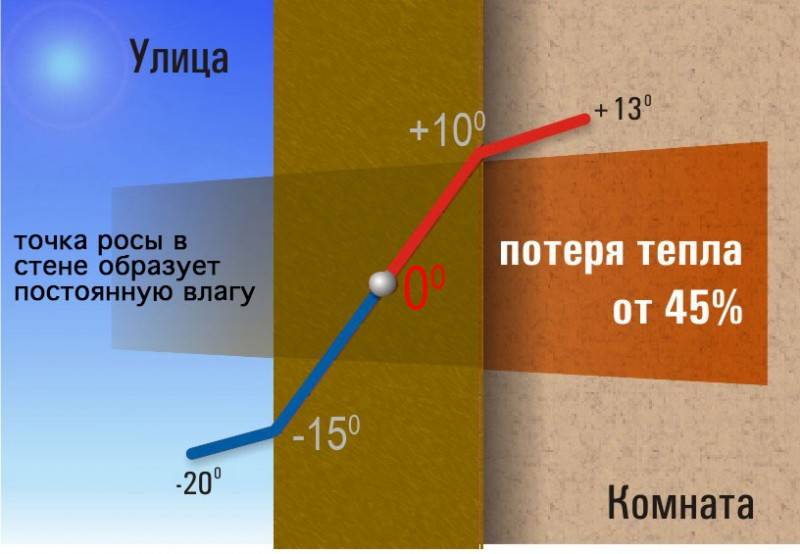

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.
Расчет теплоизоляционного слоя: формулы и примеры
Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:
tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;
tот — значение средней температуры;
zот — длительность отопительного сезона, сутки.
Значения для подсчета можно найти в СНиП 23-01-99.
При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:
- стены — не менее 3,5;
- потолок — от 6.
Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.
Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.
Rст.=0,5/0,7=0,71 — тепловое сопротивление стены
R- Rст.=3,5-0,71=2,79 — величина для пенопласта
Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk
Для пенопласта теплопроводность k=0,038
d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см
По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.
Популярные способы утепления дома
Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:
- Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
- Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
- Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.
По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.
https://youtube.com/watch?v=zTi6vGuMi5A
Плотность утеплителя для пола
Если правильно выбрать утеплитель для пола, то можно сэкономить треть платежа за тепло. Можно использовать теплый пол, а можно воспользоваться утеплителями. Главное – сделать правильный выбор. Слишком тонкие материалы использовать не рекомендуется, так как польза от них минимальная. Слишком большая толщина также приемлемой не будет. Нужно остановиться на «золотой середине».
Большую роль играет климатические условия определенной местности. Но в любом случае основными утеплителями являются:
| Пенопласт | Если пол находится над грунтом, то толщина утеплителя должна ровняться 300мм, при наличии деревянного пола – 200мм, для межэтажных полов достаточно 150мм |
| Эковата | Толщина слоев такая же, как и стекловаты |
| Стекловата | Для первого этажа слой утеплителя не должен быть менее 400мм, при наличии подвала можно уменьшить толщину до 300мм, деревянные полы — 200мм, пол в многоквартирном доме – 100мм |
| Пеноизол | По толщине для различных полов он идентичен пенопласту |
| Керамзит | Если пол граничит с грунтом, то толщина утеплителя не должна быть менее 400мм, при наличии деревянных полов – 300мм, между этажами слой утеплителя должен составлять 200мм. В многоквартирных домах толщина слоя от 50мм до 80мм. |
| Пробковый материал | Толщина утеплителя в частном доме составляет 100мм, между этажами – 50мм, при наличии деревянных перекрытий толщину можно увеличить на 20мм. Полы в многоэтажном жилом доме предусматривают толщину утеплителя от 10мм до 30мм. |
| Полистиролбетон | Пол в индивидуальных жилых постройках требует толщины утеплителя в 200мм, между этажами достаточно 100мм. В жилых многоэтажках слой должен составлять 50мм. |
Минеральные
Применение таких материалов не требует специальных строительных навыков.
Минеральная вата
Одним из самых популярных утеплителей для пола считается минеральная вата. Это натуральный экологичный продукт с огнеупорными свойствами.
Минвата долговечна, не дает усадку, не деформируется при перепадах температуры. Обеспечивает отличную звуко- и теплоизоляцию. Она производится в виде плит разных размеров, рулонов и матов, что упрощает ее укладку на бетонном полу. К недостаткам относится довольно большая толщина слоя.
Керамзит
Неплохо подходит для пола разновидность термообработанной глины – керамзит. Прочный, стойкий к динамическим нагрузкам и перепаду температур, обеспечивает хорошую шумоизоляцию, отлично сохраняет тепло.
Он выпускается в виде гранул, которые просто распределяют между лагами вручную. Керамзит сравнительно недорого стоит. Он хрупок, хорошо впитывает влагу что, конечно, является недостатком.
Расчет толщины утеплителя
Толщина утеплителя каркасного дома для зимы зависит от множества факторов: климатический пояс, географическое положение и коэффициента теплопроводности утеплителя.

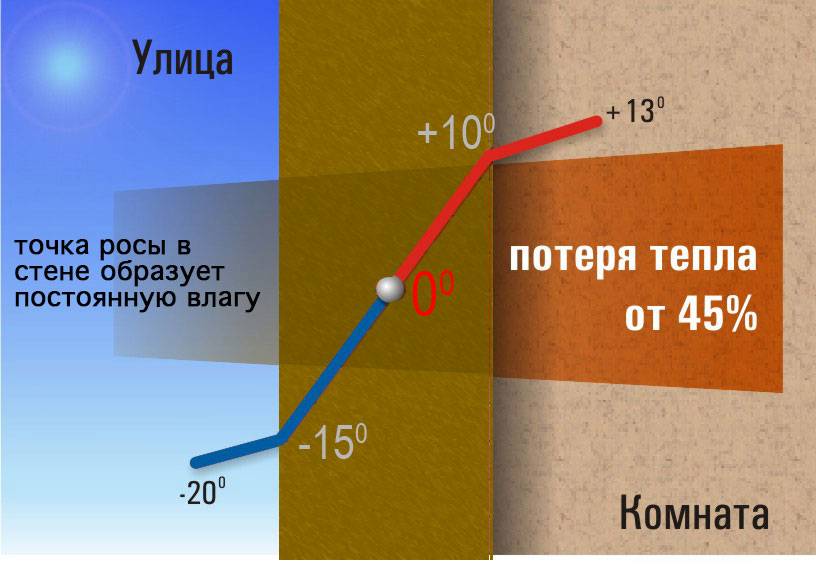

При подсчете необходимо учитывать расположение точки росы, которая должна располагаться в утеплителе. Иначе при минусовых температурах, на стенах в помещении будет скапливаться влага, появиться сырость и плесень.
Толщина рассчитывается по формуле: тепловое сопротивление региона умножается на коэффициент теплопроводности. Первый показатель обычно берется из таблицы СНиП «Климатология» 23-01-99, где указаны города и теплосопротивление стен, перекрытия и окон.
