Обзор трубчатых радиаторов

Разновидности и характеристики батарей трубчатого типа

Трубчатые радиаторы бывают вертикальными и горизонтальными. Последние устанавливаются под окнами, на стенах. Сечение трубок горизонтальных батарей может быть овальным, круглым, особенно выигрышно смотрится треугольное. В зависимости от планировки и площади помещения такой радиатор может иметь разную высоту. В настоящее время стало модным делать большие окна в домах, поэтому наиболее популярны невысокие радиаторы – до 57 см (как правило, это 3 секции). При этом он может быть достаточно широким, по желанию заказчика этот параметр можно увеличить до 2 метров.

Стандартная установка трубчатой батареи

Трубчатые вертикальные радиаторы делятся на:

  1. Секционные. Самый простой вариант, состоящий из набора сегментов одного размера и диаметра.
  2. Диагональные. Длина трубок отличается – плавный переход от самого длинного до самого короткого сегмента. Выглядят такие батареи оригинально, особенно при размещении в нишах.
  3. Колоновидные. Состоят из трубок одного размера и диаметра, напоминают обычные чугунные радиаторы.
  4. Радиусные. Такие модели могут иметь форму дуги, лучший вариант для полукруглого помещения.

Кроме того, вертикальное расположение трубок – это оптимальное решение для помещений с панорамными, или просто очень большими окнами (от пола до потолка), а также таких комнат, где нет возможности установить батарею в подоконную нишу. Высокие радиаторы, состоящие из нескольких тонких трубок, можно закрепить параллельно окну с обеих его сторон.

Вертикальный трубчатый радиатор

Существуют также модели с минимальной высотой, в виде скамеек. Такие изделия практичны и удобны для раздевалок в спортивных центрах, например, или детских учреждениях. Модели с  вертикальным расположением трубок требуют минимального ухода, так как практически не накапливают пыль.

Подобные батареи выпускаются не только в привычном белом цвете. Можно найти в продаже или заказать вариант любого цвета, в том числе в перламутровых оттенках, бронзе, под серебро и золото, состаренный металл и дерево.

Для ванной комнаты можно выбрать модель с перекладиной для развешивания полотенец. Такой радиатор будет выполнять функции полотенцесушителя.

В таком варианте трубчатый радиатор выполняет функции полотенцесушителя

Основные технические характеристики трубчатых батарей таковы:

  • высота – от 30 до 300 см;
  • глубина – примерно 225 мм;
  • расстояние между секциями – 45-65 мм. Модели с большим расстоянием устанавливают в общественных местах (школах, больницах), где необходимо соблюдать жесткие гигиенические нормы;
  • толщина стенки трубки – модели, импортируемые из западных стран, отличаются небольшой толщиной стенки – 1-1,5 мм, в отечественных экземплярах этот показатель выше – до 2 мм;
  • сечение секции.  Стандартная форма трубок – круглая, сечение ее не превышает 25 мм. Реже встречаются овальные, квадратные и прочие формы труб.

Основные признаки неисправностей

Поводом для беспокойства об исправности радиатора и принятия решения о его срочном ремонте представлены следующие признаки:

  • Протекание ОЖ. Определяется правильно проведенным внешним осмотром площадки парковки автомобиля, а также контролем уровня ОЖ. Если узел дал течь или нарушена герметичность соединений, на месте стоянки остаются характерные пятна тосола.
  • Температура двигателя не снижается. Об этом можно судить по частому включению вентилятора, горячем впускном и выпускном патрубке.
  • Температура ДВС повышена, но узел охлаждения даже не прогревается. Причина – засоренность трубок радиатора. Они могут забиваться в результате смешивания несовместимых видов антифриза и проточной воды с солями или проникновения масла.

Понятие о трубчатых радиаторах

Современные отопительные приборы, в которых за основу взяты трубы из стали, соединенные с верхним и нижним коллекторами в секции методом сварки. Трубок в одной секции монтируют от двух до шести. А самих секций может быть любое количество. Трубки располагаются как вертикально, так и горизонтально. Вертикальные конструкции зрительно добавляют высоты потолку. Иногда их изгибают при изготовлении и получают волну. Создают угловые и полусферические формы.

Наиболее распространены стальные трубчатые батареи. Этот материал пластичен, прочен, устойчив к коррозии, легко сваривается. Также трубки производятся из меди. При этом они дороже стальных и хуже переносят перепады давления внутри сети. Встречаются биметаллические экземпляры из стали в алюминиевом корпусе. Алюминий используется в системах с низким давлением, например, в частном доме, где отопление автономное.

Положительные и отрицательные качества

Выбор трубчатого отопительного радиатора предполагает в первую очередь изучение всех его качеств. Учитываться должны и достоинства и недостатки, только тогда выбор будет компетентен.

Вот то, что чаще всего относят к достоинствам трубчатых вариантов:

Данный вид радиаторов устойчив к образованию коррозии и не разрушается под воздействием жесткой воды.

Обширный ассортимент дизайнерских решений исполнения российских и зарубежных трубчатых радиаторов отопления позволяет подобрать любую модель.

  • Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)

  • Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)

  • Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Уход за такими радиаторами прост, ведь они не скапливают на себе пыль.

Хотя данная разновидность и имеет массу достоинств, без недостатков не обходится. Самое досадное в списке недостатков – высокая цена на трубчатые радиаторы отопления.

Кроме того, у них низкая мощность и плохая теплоотдача. А так же в некоторых случаях были замечены подтеки в местах сваривания труб.

Плюсы и минусы биметалла

Как несложно догадаться по названию, обогревательные приборы сделаны из 2 металлов – силумина и стали. Внешне батареи неотличимы от алюминиевых секций, а вот внутри коллекторов и вертикальных каналов заделаны железные трубки, сваренные между собой. Стальной каркас призван решить 2 задачи:

  • защита силуминовой части от химического воздействия теплоносителя в старых централизованных системах;
  • повышение надежности радиатора путем увеличения порога рабочего давления до 20…30 Атм.

По остальным техническим характеристикам биметалл мало отличается от алюминия – мощность 1 секции, вес и вместительность практически одинаковы. Эксплуатационные преимущества радиаторов тоже сохраняются, но появляется парочка недостатков:

  • цена батарей выше на 30—50%, например, оригинальная биметаллическая секция фирмы Global Style Plus с межосевым интервалом 500 мм стоит около 15 у. е. (970 руб.);
  • из-за разных коэффициентов теплового расширения силумина и стали трубный сердечник может лопнуть по сварным стыкам, произвести ремонт и заделать протечку – нереально.

В монолитной конструкции коллекторы соседних секций соединены сваркой. Особенность изделий «Рифар» — 2 вертикальных канала

Это интересно: Схема электрического отопления частного дома — познаем главное

Монтаж и установка трубчатых радиаторов отопления

Выбирая трубчатые батареи, обязательно обращайте внимание на наличие дополнительной защиты от коррозии – это обеспечит продолжительный срок службы всей отопительной системы. Отдельного внимания заслуживает марка производителя

Оптимальный выбор – продукция европейских или отечественных брендов. Цена на стальные трубчатые радиаторы отопления российского производства стартует от 3-4 тысяч рублей за 8 секций (по состоянию на май 2016-го года). Цены на зарубежные батареи выше.

Чему не стоит доверять – так это китайским производителям, которые любят экономить на материалах и делать радиаторы, не выдерживающие никакой критики. Отдавайте предпочтение отечественным, немецким, итальянским и швейцарским брендам – на что хватит денег.

Монтаж таких устройств довольно прост, главное приобрести специальные крепления.

Для монтажа трубчатых радиаторов используются специальные настенные крепления. Их следует заранее установить на стенах с помощью шурупов и дюбелей. Слишком мощный крепеж не нужен, так как радиаторы сравнительно легкие. Схема подключения отопительных труб может быть абсолютно любой. Если вы хотите выполнить нижнее подключение, приобретайте батареи с нижними входами и выходами. Аналогичным образом выбираются радиаторы для бокового или диагонального подключения.

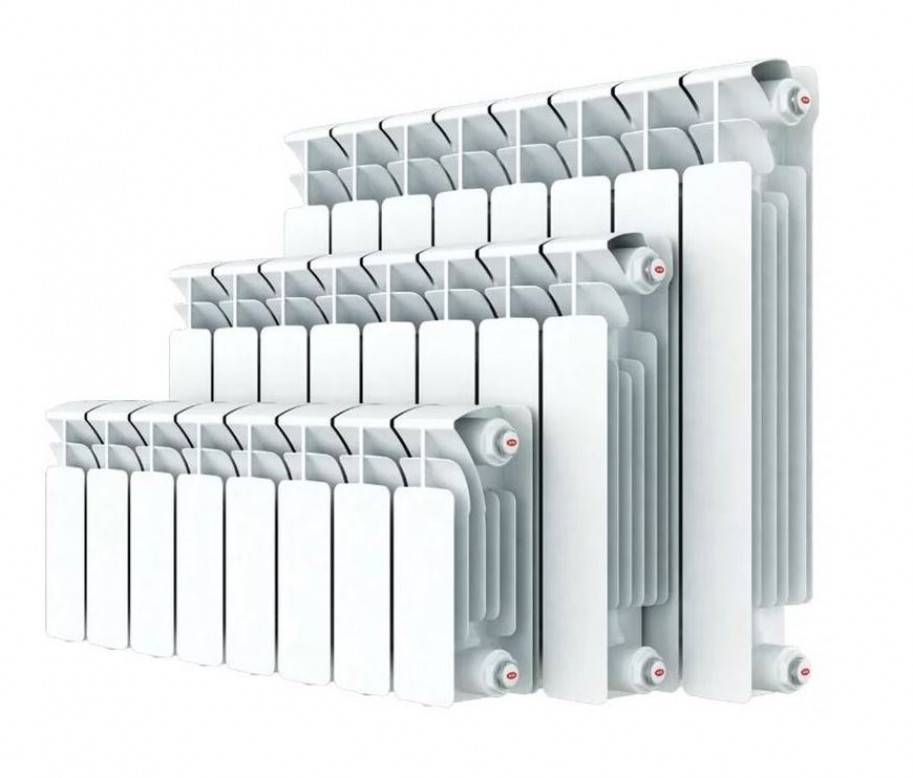

Что нужно знать о видах биметаллических батарей

На первый взгляд биметаллические радиаторы кажутся одинаковыми, но эти конструкции классифицируют по разным критериям.

Биметаллические и полубиметаллические

В биметаллических конструкциях внешний кожух выполнен из алюминия, а для сердечника конвектора используют нержавеющую сталь, медь. В соответствии с технологией получается герметичное изделие высокой прочности, с максимальной защитой от протечек.

В полубиметаллических моделях внутренний каркас выполнен из нескольких металлов – нержавеющей стали, алюминия. Такая конструкция менее прочная, чем биметаллическая, вероятны коррозийные процессы, протечки.

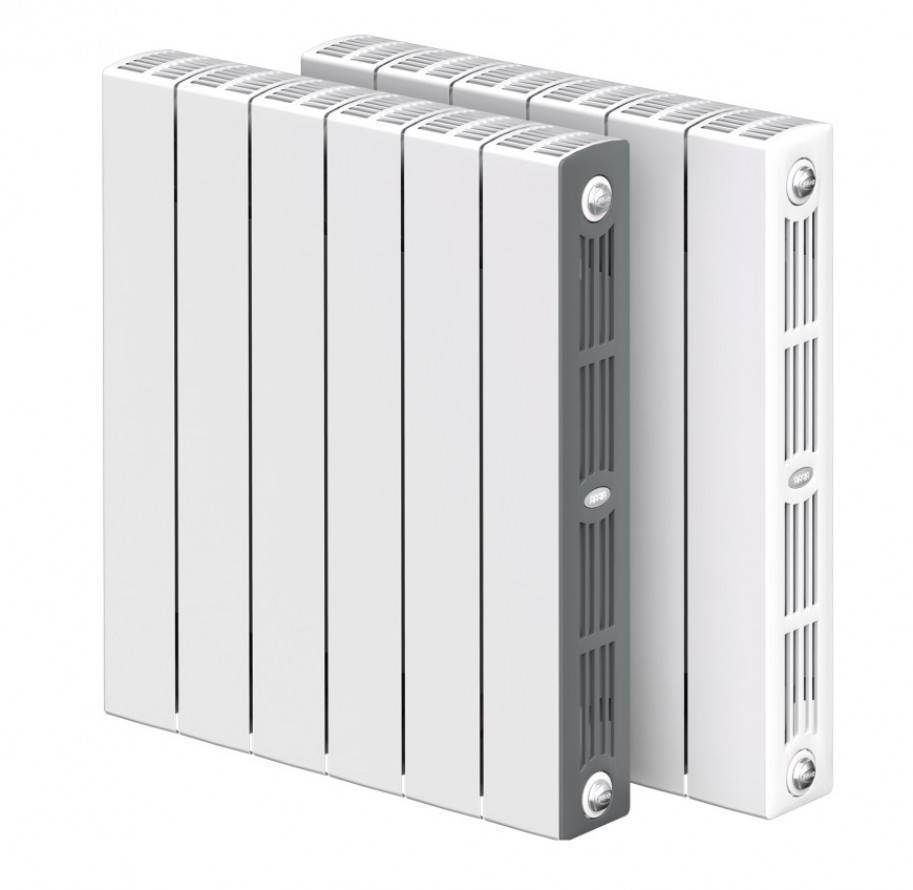

Секционные радиаторы

Каждая секция крепится посредством ниппелей, таким образом, формируется радиатор нужной мощности. Отрезки труб, расположенные горизонтально, имеют разнонаправленную резьбу. Наборные конструкции практичные, позволяют регулировать мощность с помощью добавления или отнимания секций.

Недостатки у таких конструкций также имеются. Прежде всего, это стыки, ограничены допустимые показания рабочего давления.

Существенный недостаток наборных радиаторов – попадание теплоносителя на алюминий в случае протекания, в результате образуется коррозия, и конструкция быстрее требует замены.

Что представляют собой трубчатые радиаторы отопления?

Основную конструкцию трубчатых радиаторов составляют вертикальные трубки, которые соединены верхним и нижним коллекторами. Благодаря этому обеспечивается равномерное циркулирование теплоносителя и более эффективная теплоотдача радиатора.

В отличие от биметаллических и алюминиевых радиаторов отопления, трубчатые имеют неразборную конструкцию. Однако это не мешает правильно определиться с мощностью и размерами отопительного прибора.

Так, например, высота стальных трубчатых радиаторов может быть совершенно различной, от 30 см, до трех метров. При этом толщина радиаторов может достигать 22 см, а количество трубок составлять от одной, до шести в ряду.

Трубчатые радиаторы отопления выдерживают значительное давление, 10 атмосфер и более. На сегодняшнее время выпускаются различные модели этих отопительных приборов, наиболее популярные модели сделаны из стали, подробнее о них будет рассказано ниже.

Плюсы и минусы трубчатых радиаторов

Рассмотрим самые весомые преимущества трубчатых радиаторов из стали:

  1. Устойчивость к перепадам давления — стальные трубчатые радиаторы не так сильно реагируют на скачки давления теплоносителя в системе отопления. Они способны выдерживать давление в отопительной системе, в 10 и более атмосфер.
  2. Высокая теплоотдача — благодаря материалам изготовления и конструкции, теплоотдача трубчатых радиаторов достаточно высока.
  3. Красивый внешний вид — трубчатые радиаторы, это не просто сплошная панель, внутри которой все время скапливается пыль. Это красивые и современные отопительные приборы, за которыми очень просто осуществлять уход.
  4. Надёжность — при производстве трубчатых стальных радиаторов используется лазерная сварка, поэтому качество исполнения швов, как и их надёжность, очень высока.
  5. Долговечность — при правильном использовании стальных радиаторов отопления, срок их эксплуатации более 20 лет.

Что же касается недостатков трубчатых радиаторов, то их не так уж и много.

Самый главный из них связан с более высокой стоимостью, чем на обычные стальные радиаторы. Однако данный минус полностью нивелируется всеми вышеперечисленными плюсами этих отопительных приборов.

Преимущества трубчатых моделей

Отопительные приборы такого типа имеют больше достоинств, чем недостатков, но и последние тоже необходимо принимать во внимание. К плюсам относятся:

  1. Простая, но при этом надежная конструкция. Сварочные швы гарантируют отсутствие протечек.
  2. Легкость монтажа. Радиаторы отличаются небольшим весом, не требуют особых навыков для подключения.
  3. Повышенная устойчивость к коррозии. Существую также модели с полимерным покрытием внутренней поверхности. Такие батареи предпочтительнее устанавливать в многоквартирных домах, где качество теплоносителя оставляет желать лучшего.
  4. Повышенная теплоотдача. Этот показатель у трубчатых радиаторов выше, чем у любых других моделей.
  5. Стойкость к высокому давлению. Данные устройства без проблем работают при 10-15 атм.. Это дает возможность устанавливать их в многоквартирных домах – высотой до 9-10 этажей.
  6. Большой выбор моделей. Конструктивные особенности позволяют подобрать радиатор для помещения любой формы и размера.
  7. Безопасность. В конструкции нет острых углов, поэтому их можно устанавливать в любом помещении, в том числе в детских комнатах.

Форма радиаторов бывает любая – от стандартных прямых моделей до причудливо изогнутых

Из минусов стоит отметить:

  1. Достаточно высокая стоимость дизайнерских вариантов.
  2. Невозможность установки в домах повышенной этажности, где давление превышает 10 атмосфер.
  3. Модели с тонкими сварными швами (в основном это касается эксклюзивных дизайнерских видов) не отличаются устойчивостью к гидроударам, поэтому их рекомендуется устанавливать только там, где имеется индивидуальное отопление с низким давлением.

Установка

Монтаж стальных трубчатых батарей во многом схож с установкой традиционных моделей и не отличается высокой сложностью при наличии теоретических знаний и практических навыков.

Перечень инструментов, необходимых для работы:

  • шуруповёрт;
  • ударная дрель или перфоратор;
  • разводной ключ;
  • пассатижи;
  • рулетка;
  • строительный уровень;
  • карандаш.

Этапы монтажа:

  1. Демонтаж старой батареи.
  2. Разметка и установка крепёжных кронштейнов. Стальные трубчатые радиаторы отличаются большим весом, поэтому необходимо использовать кронштейны с соответствующей нагрузочной способностью.
  3. Навес трубчатого радиатора и сборка монтажного комплекта.
  4. Установка запорного крана, клапана под термоголовку и крана Маевского.
  5. Подсоединение к трубам системы отопления.
  6. Опрессовка.

Способ подключения

Большинство моделей подключают к системе теплоснабжения нижним либо боковым способом. На выбор метода подключения влияют характеристики и особенности конкретной модели, а также особенности разводки труб отопления в помещениях.

Нижний способ подключения заключается в том, что и подающая, и обратная трубы подключаются к радиатору снизу. При боковом подключении трубы подачи и обратки подключаются с левой или правой стороны батареи, в зависимости от модели.

Условия правильного монтажа

Независимо от характеристик радиатора, для его эффективного функционирования при монтаже важно обеспечение следующих условий:

  • Расстояние между верхней гранью и подоконником (для горизонтальных моделей): 5—10 см.
  • Расстояние между нижней гранью и полом: 9—12 см.
  • Расстояние между стеной и радиатором: 2—5 см. В случае монтажа отражающего теплоизоляционного слоя потребуются крепёжные кронштейны увеличенной длины.

Обзор зарубежных производителей

Из заграничных фирм на нашем рынке снискали популярность следующие марки:

  • Швейцарские радиаторы Zehnder. Они отличаются высоким уровнем теплоотдачи и богатством цветовых решений. Самые известные серии фирмы — Charleston и Completto.
  • Немецким приборам Kermi присуща надежность. Они могут выдержать воду любой жесткости. Компания выпускает модели Decor, относящиеся к разным сериям D, V и S.
  • Чешские устройства Koralux. Как правило, они устанавливаются в ванных комнатах. Производитель представляет пять серий. Наиболее популярные линейки Comfort, Classsic и Standart.
  • Немецкая марка Dia Norm. Ее изделия обладают высоким уровнем теплоотдачи.
  • Итальянская компания IRSAP выпускает радиаторы, отличающиеся элегантностью и высоким уровнем функциональности.

Сравнение панельных радиаторов отопления для дома с секционными

Что касается размера, то преимущество секционных батарей отопления для дома в том, что их можно наращивать за счёт присоединения новых секций, а вот особым выбором по высоте они не отличаются. Как правило, речь идёт о 200, 350 или 500 мм. Панельные разновидности выигрывают тем, что в продаже достаточно часто можно найти даже 900-миллиметровые радиаторы (по высоте). В длину они бывают до 5 метров (скорее исключение из правил).

По мощности панельные стальные устройства также представлены в большом ассортименте. При одном фронтальном размере потребитель может получить от 5-6 разных уровней мощности, главным образом, за счёт увеличения его ширины и количества греющих панелей, а также оребрений.

Если говорить о способах крепления, то к секционному оборудованию необходимо дополнительно приобретать комплект кронштейнов и, так называемый, радиаторный набор, в который входит заглушка, кран Маевского, 4 пробки и 2 кронштейна. Комплектация панельного стального радиатора, по умолчанию, уже содержит весь перечисленный крепёж. На лицо преимущество панельного устройства.

Ещё один плюс – достаточно простой процесс установки, который стал возможным благодаря очень удобной и продуманной системе кронштейнов. Если не вдаваться в подробности, то такие крепления позволяют установить стальной панельный радиатор «намертво», то есть, без малейшего люфта или качания. Тогда как с секционным отопительным оборудованием всё по-другому – очень трудно подогнать кронштейны так, чтобы радиатор не качался. Стоимость и время подгонки увеличивается именно за счёт непродуманности системы кронштейнов, предназначенных для секционных батарей.

Прокладки по опыту сантехников в секционных радиаторах отопления для дома часто выходят из строя, особенно при заполнении отопительной системы незамерзайкой. Панельные устройства от этого защищены в виду отсутствия самих прокладок. Поэтому лучше ставить в доме панельные радиаторы отопления.

В Европе уже давно доминирующее положение занимают стальные панельные радиаторы отопление. На то есть несколько причин:

  • Адекватная цена
  • Гибкость размеров и мощностей
  • Возможность работы в низкотемпературном режиме (актуальный для Европы режим работы котельного оборудования)

1 место — Royal Thermo BiLiner 500: Характеристики и цена

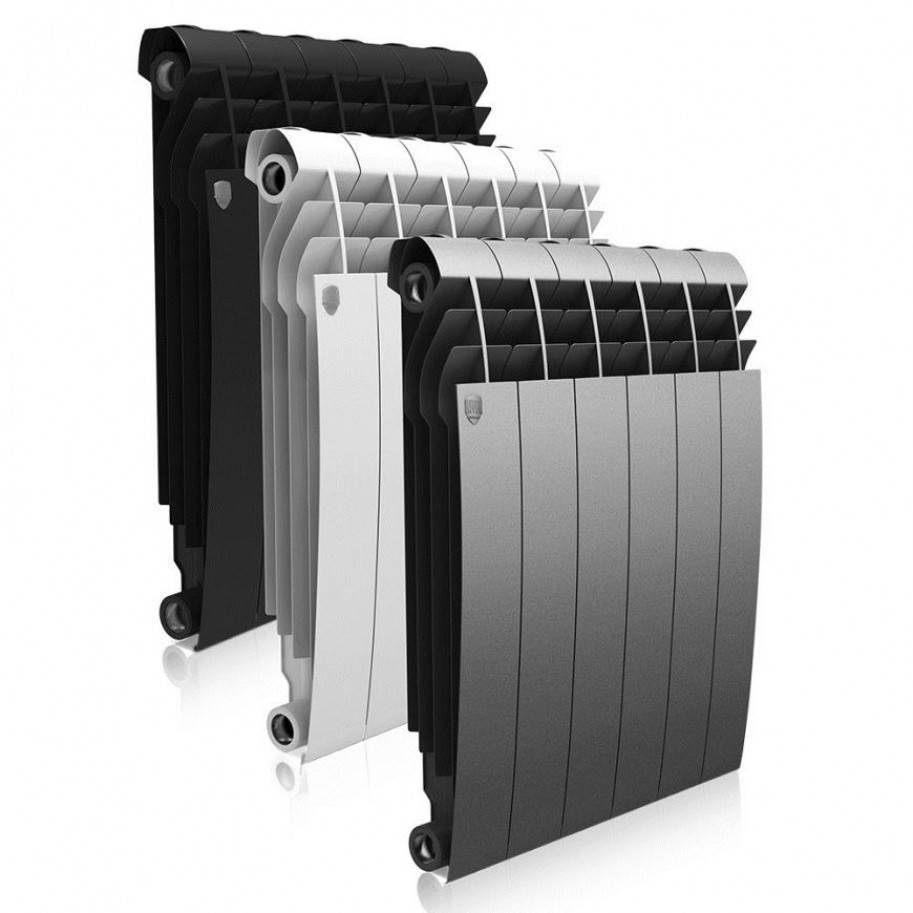

Royal Thermo BiLiner 500

Заслуженное первое место нашего рейтинга отходит модели Royal Thermo BiLiner 500. Данный радиатор имеет приятный дизайн, положительные отзывы владельцев, а также качество изготовления.

Типсекционный
Конструкциянастенная
Подключениебоковое
Межосевое расстояние500 мм
Максимальная рабочая температура110 °С
Число секций1…14
Макс мощность171…2394 Вт
Цена7 200 ₽

Внешний вид 4.7/5

Качество покрытия 4.6/5

Надежность 4.4/5

Качество изготовления 4.5/5

Итого: 4,5/5

The following two tabs change content below.

Максим Фомочкин

Сайт https://reytingelektroniki.ru — технологический портал, посвящённым смартфонам, бытовой технике, мобильным гаджетам. Сайт начал свое существование в 2015 году, на нём ежедневно публикуются свежие обзоры. Мы постоянно делаем упор на аналитические обзоры, сравнение с аналогами на рынке и помощь посетителям в выборе гаджетов для покупки. Материалы ресурса уникальны, пишутся специалистами в выбранной области и подлежат обязательной проверке и редактуре.

Latest posts by Максим Фомочкин

  • Рейтинг самых надежных и популярных мотоблоков: отзывы владельцев, цена, фото – 09.08.2022
  • Рейтинг газонокосилок электрических по качеству и надежности 2022: отзывы, лучшие модели – 29.07.2022

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Разновидности прибора

Радиатор трубчатый имеет конструкцию, которая не разбирается.

Существует ряд модификаций устройства:

  • Стальной трубчатый радиатор, отзывы о котором положительные, выполнен из высококачественного легированного металла. Прибор имеет разные конструкции. Может украсить интерьер квартиры или дома.
  • Биметаллическая конструкция. Устройство обладает высоким уровнем теплоотдачи, прочностью и разнообразием форм. Такой радиатор легко монтировать. Его основу составляют два материала, устойчивых к ржавлению. Для изготовления применяются трубы из стали, помещенные в корпус из алюминия.
  • Алюминиевая труба. Вес у такой конструкции небольшой. Она обладает высоким показателем теплопроводности. Для защиты от ржавления внутренняя часть прибора покрывается пленкой. При пользовании пленка постепенно отходит, что снижает срок службы изделия.

9 место — Buderus Logatrend K-Profil 22 500: Характеристики и цена

Buderus Logatrend K-Profil 22 500

Девятое место рейтинга отходит Buderus Logatrend K-Profil 22 500. Данный радиатор может похвастаться заманчивой ценой, легким монтажом, а также съемной верхней крышкой. В сумме с надежностью изготовления рекомендуем модель для детального и близкого знакомства.

Buderus Logatrend K-Profil 22 500

Типпанельный
Конструкциянастенная
Подключениебоковое
Материалсталь
Максимальная рабочая температура120 °С
Межосевое расстояние450 мм
Максимальное рабочее давление13 бар
Цена3 248 ₽

Внешний вид 4.7/5

Качество покрытия 4.7/5

Надежность 4.7/5

Качество изготовления 4.8/5

Итого: 4,7/5

Ремонт радиатора охлаждения двигателя своими руками

Устранение неисправностей разделяют на этапы, в том числе демонтаж узла, восстановление его внешнего вида и внутреннего состояния, непосредственный ремонт, установка на штатное место со стандартной проверкой работоспособности.

Подготовка к ремонту

Подготовительные мероприятия представлены следующим:

  • Автомобиль устанавливают на ровной площадке под навесом или в гараже. Попадание внутрь охладительной системы пыли или природных осадков спровоцируют последующие неисправности.
  • Отключают электрическое питание, сняв «минусовую» клемму с аккумуляторной батареи.
  • Под днище устанавливают емкость и сливают ОЖ через краны блока цилиндров и радиатора. Если конструкцией не предусмотрены – потребуется снятие нижнего патрубка.
  • На разъемах отключают провода вентилятора и датчика температуры, отсоединяют патрубки.
  • Откручивают болты, предупреждая нарушения резьбы. Понадобятся ключи с размером головки подходящего размера. Снимают радиатор. Монтаж после ремонта производят в обратной последовательности. Охлаждающую жидкость лучше поменять на новую.

Промывка снаружи и внутри

Для того чтобы провести точную диагностику повреждений проводят наружную и чистку внутренних каналов. Для этого понадобиться источник воды под давлением или воздушный компрессор. Порядок работ представлен:

  • вводной и выводящий жидкость патрубки, а также посадочное место датчика температуры, глушат пробками;
  • жесткой щеткой под струей воды отчищают от внешних загрязнений;
  • для устранения внутренних отложений и грязи используют сертифицированную чистящую жидкость, залив ее внутрь радиатора на время, указанное производителем;
  • сливают химический состав, полость промывают проточной водой.

После проведения чистки делают диагностику повреждений и проверяют качество соединений элементов конструкции.

Ремонт сотовой части

При выявлении механических повреждений сот возможны следующие варианты устранения неисправностей:

Микроскопичные повреждения удаляют с помощью технологии применения эпоксидного клея или «холодной сварки».
Тонкие трещины достаточно зачистить от окиси, обезжирить и пропаять. Для работы используют мощный электрический паяльник или разогреваемый газовой горелкой

Необходимо проявить особую осторожность при работе у основания соты – высокая температура может спровоцировать распайку конструкции.
При значительных повреждениях сотовую трубки часть вырезают, а оставшиеся концы загибают и пропаивают. Если удалены 1-2 соты, КПД радиатора не уменьшится.

Сборные радиаторы

Неисправности этого вида изделий, как правило, не касаются сотовой части. Из строя выходят уплотнительные резиновые прокладки, используемые в процессе закрепления трубок вальцовкой. При условии использования качественного антифриза срок службы прокладок в узлах западных производителей представлен 10 – 16 годами, отечественных моделях не превышает 11 лет, а экземплярах восточных производителей не прогнозируемый.

Ввиду дороговизны специальных припоев для пайки и кропотливости работы, специалисты ремонтируют преимущественно иностранные изделия, чинить радиатор, например, на «жигулях» просто нецелесообразно.

Цельнопаянные радиаторы

Поскольку цельнопаянные варианты узлов охлаждения не устанавливают на автомобили бюджетного сегмента, относятся к категории дорогих, их ремонт себя всегда оправдывает

Специалисты при самостоятельном ремонте акцентируют внимание на следующем:

сложности пайки угловых пакетов трубок – разница толщина металла не затрудняет равное прогревание стыкуемых поверхностей;
проведение работ с особой осторожностью в местах прилегания металла к пластиковым бачкам – неаккуратное использование паяльника приведет к дополнительным повреждениям;
целесообразности нарушения целостности вальцовки бачков, а если такая необходимость безусловна, то подсоединение производить на фотополимеры.

При всей сложности работ, новый радиатор будет стоить гораздо дороже расходов на приобретение материалов для ремонта и потраченного времени, чтобы аккуратно запаять повреждения.

Способы подключения

Сегодня существует сразу несколько способов подключения данных устройств, давайте рассмотрим каждый из них.

  1. Нижнее подключение заключается в том, что труба, ведущая теплоноситель от источника тепла, подключается к нижнему патрубку устройства. С другой же стороны крепится труба, предназначенная для отвода теплоносителя.
  2. Боковое подключение имеет несколько отличий. Дело в том, что труба, идущая от источника тепла, подключается с одной стороны радиатора к патрубку, расположенному снизу, а отводящая труба при этом крепится также с другой стороны.
  3. Наконец, диагональный способ подключения – это когда подводная труба, идущая от источника тепла, подключается к патрубку, расположенному сверху, а труба отводная крепится с обратной стороны радиатора, вот только уже снизу, отсюда и название.

Если сравнивать эффективность каждого из способов подключения радиаторов, то боковое подключение, вне всяких сомнений, является наиболее эффективным.

Различия систем трубчатых

Радиаторы любой формы имеют особое подразделение на виды в зависимости от различных факторов. Трубчатые так же могут иметь несколько возможных вариаций.

Самое большое разделение — в зависимости от внешнего вида устройства, а именно от расположения труб. Это могут быть вертикальные и горизонтальные трубчатые радиаторы отопления.

Первый вариант трубчатых радиаторов – это классический выбор для частных домов и медицинских учреждений. Они смотрятся красиво, аккуратно и не скапливают на себе пыль.

По особенностям формы при выборе трубчатых радиаторов нет никаких рамок. Это могут быть модели и для углового расположения, и простые плоские, и любые дизайнерские.

  • Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)
  • Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)

  • Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)

Чаще всего люди выбирают именно обыкновенные варианты, но в некоторых случаях они изготавливаются на заказ в том виде, который ближе хозяевам жилья.

Достоинства и недостатки биметаллических радиаторов

Если подробно изучить отзывы о данном типе отопительных приборов, можно выделить их основные плюсы и минусы.

Достоинства биметаллических радиаторов:

  1. За счет алюминиевых элементов имеют высокую теплопроводность, теплоотдача достигает 200 ВТ.
  2. Возможность выбора количества секций.
  3. Можно использовать в качестве проводящей жидкости воду и химические соединения.
  4. Особая конструкция верхней части радиатора в виде лепестков, направленных внутрь помещения. Благодаря этому теплый воздух циркулирует в нужном направлении.
  5. Стальной каркас долговечен, срок службы такого отопительного прибора до 30 лет.
  6. Относительно небольшой вес.
  7. Эстетичный вид.
  8. Литые конструкции способны выдерживать большое давление и гидроудары.

Недостатки:

  1. У секционных радиаторов есть слабое место – стыки соединений. Они могут не выдержать гидроударов, которые иногда возникают в системе центрального отопления.
  2. Большая по сравнению с другими видами батарей цена.
  3. Подключение к трубопроводу только боковое.

Конструкция трубчатого радиатора

В отличие от старых чугунных вариантов трубчатых батарей, современные конструкции намного симпатичнее и выполнены лучше. Они представляют собой два функциональных отсека: верхний и нижний.

Данные отсеки между собой соединены специальными стальными трубами. Радиаторы трубчатые стальные современных моделей выглядят очень миниатюрно и симпатично.

Несмотря на прочность, стальные трубчатые радиаторы не способны выдерживать большие перепады давления. По этой причине установка их рекомендуется только в частных домах или квартирах пятиэтажек.

В больших высотках часто бывают непредвиденные скачки напряжения, которые превышают 10 атмосфер.

Очень популярны трубчатые стальные радиаторы в медицинских заведениях. Это легко объяснимо, ведь трубчатые батареи не содержат никаких углов, которые могут стать причиной травм.

Кроме того, трубчатые радиаторы не притягивают пыли и не требуют особенностей в уборке. Для больничных и амбулаторных учреждений данные качества наиболее важны.

Установка и подключение радиаторов трубчатого типа

Трубчатые батареи можно эксплуатировать в сетях замкнутого, открытого типа с принудительной и естественной циркуляцией теплоносителя. Подходят они и для однотрубных систем. Подключить их можно любым из способов:

  • диагональным;
  • нижним;
  • боковым.

Боковое подключение трубчатого радиатора

При нижнем подключении и подача, и обратка присоединяются к радиатору снизу. При боковом подающая и отводящая трубы монтируются сбоку – справа или слева.  Диагональный способ заключается в том, что подача подключается сверху справа (к примеру), а обратка – снизу слева.

Монтируются такие радиаторы на кронштейны, которые крепятся к стенам при помощи дюбелей. Возможна установка на стены из разных материалов – бетона, кирпича, газобетона. Благодаря небольшому весу, можно закрепить их и на гипсокартоне, только при помощи специальных кронштейнов.

Если планируется установка в многоквартирном доме, для начала нужно ознакомиться с техническими параметрами изделия и убедиться, что оно способно работать длительное время при определенной нагрузке.

Основные условия правильного монтажа:

  • расстояние между подоконником и верхней гранью радиатора (горизонтального)  — 5-10 см;
  •  между полом и нижним ребром – 9-12 см;
  • расстояние между стеной и радиатором – 2-5 см. В случае установки отражающего слоя этот зазор нужно увеличить.

Нижнее подключение радиатора

Конструктивные особенности

Трубчатый радиатор по своему устройству очень похож на привычную нам чугунную «гармошку»: в нем также имеется два коллектора, только вода из одного в другой перетекает не по ребристым каналам, а по нескольким трубкам. Те, кто сомневается в привлекательности такой конструкции, могут взглянуть на двигатели мотоциклов, где с помощью таких же трубок осуществляется отвод тепла из жидкости системы охлаждения: здесь они смотрятся весьма эффектно.

Кстати, автором идеи оснащать мотоциклетные движки трубчатыми радиаторами является Роберт Зендер — основатель компании Zehnder, которая сегодня считается одним из лучших мировых производителей отопительных приборов. Оценив эстетические достоинства данного решения, Зендер стал первым, кто взялся выпускать подобные радиаторы для систем отопления.

Трубчатый радиатор с боковым подключением

Как несложно догадаться, основной «фишкой» трубчатого радиатора является особая форма трубок. Поэтому они изготавливаются из пластичных материалов (в основном из стали) и имеют стенку всего в 1,5 – 2 мм толщиной — такие трубки легко можно гнуть.

В единую конструкцию трубки и коллекторы соединяются при помощи сварки. Сегодня большинство производителей применяет лазерную технологию, которая позволяет делать практически незаметные сварные швы. Выпускаются как цельные изделия, так и секции, из которых пользователь может собрать радиатор любых мощности и размера.

Стальные трубчатые радиаторы отопления защищаются изнутри полимерным покрытием, предотвращающим контакт с теплоносителем и, соответственно, развитие коррозии. Снаружи батареи хромируют либо окрашивают по особой технологии, обеспечивающей глянцевый блеск.

Предельно допустимое рабочее давление для радиаторов данного типа может достигать 16 атм (опрессовочное — до 25 атм), максимальная температура составляет 100 – 130 градусов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
