Какие лучше трубы для теплого пола выбрать – различия и особенности

Разновидности труб для водяного теплого пола

В случае установки водяного теплого пола в помещении очень ответственно следует подойти к выбору комплектующих, в частности, это касается труб. Учитывая специфику монтажа, необходимо, чтобы выбранные изделия соответствовали ряду требований.

Трубы для водяного теплого пола должны обладать:

  1. Прочностью и надежностью.
  2. Устойчивостью к коррозии.
  3. Высокой теплопроводностью.
  4. Пластичностью.
  5. Низкими показателями теплового расширения.
  6. Длительным сроком эксплуатации.

Задаваясь вопросом, какую трубу использовать для теплого пола, важно обратить внимание на некоторые аспекты. Трубы следует выбирать от проверенных фирм, которые могут дать длительную гарантию на свою продукцию (до 30 лет и более). С положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

С положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

Как правило, на строительном рынке представлен разнообразный ассортимент труб для отопительных систем.

Среди них наиболее популярны:

  • полиэтиленовые;
  • полипропиленовые;
  • металлопластиковые;
  • металлические (стальные и медные);
  • гофрированные.

Более востребованными при монтаже водяного теплого пола являются металлопластиковые трубы. Благодаря особой многослойной структуре из нескольких слоев пластика, между которыми проложена фольга (или стекловолокно), они обладают достаточной пластичностью, прочностью и довольно длительным сроком эксплуатации. А минимальный коэффициент линейного расширения препятствует деформации и провисанию со временем данного вида труб.

Гофрированные трубы из нержавейки также могут быть использованы при монтаже теплого пола. За счет своей структуры, увеличенная площадь их поверхности способствует лучшей и эффективной отдаче тепла. Также они более устойчивы к механическому давлению по сравнению с полимерными трубами для теплого пола. Гофротрубы можно использовать как поверх пластиковых (для придания дополнительной прочности), так и самостоятельно. Однако следует учитывать их достаточно высокую стоимость.

После окончательного выбора типа труб для теплого пола, важным этапом будет определение их необходимых размеров, а именно, примерной длины и диаметра. Далее расскажем о том, что следует учитывать при расчетах коммуникаций для устанавливаемой системы теплый пол.

Трубы полиэтиленовые

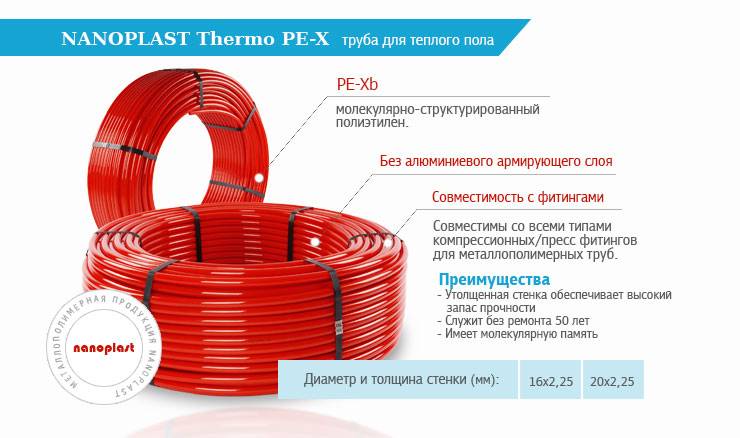

Для пола с обогревом используют один из двух видов полиэтилена: сшитый PEX или специализированный PERT. Термин «сшитый» имеет отношение не к листам материала, а к молекулам, из которых они состоят.

В результате особенности строения гибкость и прочность трубной продукции существенно возрастает, повышается температура перемещаемой среды. Если для обычного полиэтилена максимум составляет 40 градусов, то для сшитого – 95 градусов.

Чтобы различать трубную продукцию из шитого полиэтилена в зависимости от способа обработки, обращают внимание на обозначения:

  • PE-Xa – означает, что термическая обработка производилась с применением пироксидов. В итоге прочность сшивки равна 75%;
  • PE-Xc – после бомбардировки электронами прочность повысилась до 60%;
  • PE-Xb –влажная обработка силаном проведена при наличии катализатора. Сшивка составляет 65%;
  • PE-Xd – технология изготовления с обработкой азотом применяется редко.

Для обустройства системы теплого пола применяют полиэтилен, имеющий прочность сшивки 65 – 80%. Чем больше плотность материала, тем лучше, но и цена продукции выше. Специалисты рекомендуют при выборе, какую трубу использовать для теплого водяного пола, приобретать сшитый полиэтилен PE-Xa или PE-Xc.

При этом предпочтительнее трубы PE-Xc, поскольку бомбардировка электронами обеспечивает равномерную сшивку, а вот химические воздействия придают прочность верхним слоям материала и с углублением степень обработки понижается.

Единственный недостаток такого полиэтилена – высокая степень упругости. В результате труба легко гнется, но ее следует прикреплять к каркасу, в противном случае она возвращается в исходное положение.

Многие производители изготавливают особые маты-подложки с двумя функциями:

  • улучшение теплоизоляции;
  • наличие системы фиксации для труб из полиэтилена.

Монтаж с их применением осуществляется проще и быстрее. При этом вне зависимости от скорости передвижения теплоносителя конструкция функционирует бесшумно. Поэтому трубу PEX для пола с обогревом рекомендуют опытные мастера.

Еще лучшими характеристиками обладают изделия PE-RT (перт). Молекулярное строение данного материала обеспечивает ему высокую гибкость и устойчивость к высокой температуре и давлению. В итоге можно сделать вывод, что при сравнении труб для теплого пола, наилучшим выбором является продукция PE-RT.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Виды труб для теплого пола на сегодняшний день.

Теплые полы хорошо зарекомендовали себя, не только в мягком, но и в холодном климате. Трубы для теплого водяного пола могут быть применены вместо обычных батарей или использоваться вместе с ними.

Сегодня, в продаже имеется большой выбор труб для теплого пола. При их покупке необходимо учитывать следующие факторы:

  • Сроки и характеристики эксплуатации.
  • Теплопроводность.
  • Устойчивость к химическим веществам.
  • Трудность и особенность монтажа.
  • Репутацию производителя.

Медные

На выбор трубы, влияет ценовой диапазон, качество и возможность использовать определенные разновидности материалов. Труба для теплого водяного пола, и расходный материал (из черного металла) – через несколько лет, придут в негодность. В случаи появления течи, придется менять всю конструкцию.

Для теплых полов трубы, выбираются исключительно для отопления. Диаметр обычно от 16 мм до 18 мм. Приобретать их стоит у известных производителей

При этом обращать внимание на оригинальность и наличие сертификатов

При изготовлении используются различные материалы:

  1. Медь.
  2. Нержавейка.
  3. Металлопластик.
  4. Полипропилен.
  5. Сшитый полиэтилен.

Нержавеющая

Независимо от всевозможных разработок и возникновения другого сырья медь все равно будет универсальным и востребованным материалом для производства труб. Они имеют достаточно большую теплоотдачу, устойчивость к коррозии. Эти изделия хорошо выдерживают как низкие (-100°С), так и высокие (+250°С) температуры. Соблюдая все требования изготовителя при эксплуатации, они способны прослужить довольно долго (до 50 лет). Это окупает их дороговизну.

Трубы из нержавейки, так же имеют практически неограниченный срок эксплуатации. Однако резиновые уплотнители, выходят из строя в течение 30 лет. Гофрированные трубы из нержавеющей стали, имеют высокую стоимость.

Металлопластик – служит надежным и недорогим материалом. Изделия из него будут хорошей альтернативой, как медным, так и не ржавеющим трубам. Этот материал обладает следующими свойствами:

  1. Долговечность.
  2. Устойчивость к коррозии.
  3. Экологическая безопасность.
  4. Малый вес.
  5. Звукоизоляция.

Трубы из металлопластика изготавливаются путем склеивания нескольких слоев:

  1. Полимерный.
  2. Алюминиевый.
  3. Клеевой.

    Металлопластиковые

Полимерный материал, является наружным и внутренним, абсолютно гладким защитным слоем. Алюминиевый – выполняет роль теплоносителя. От состояния клеевого слоя зависит продолжительность службы трубы. При его разрушении, происходит протечка жидкости в местах, где слои отделяются один от другого. Металлопластиковые трубы, проверяются путем их нагрева до 90 – 100°С. Если на срезе структура не меняется, то труба изготовлена по стандарту.

Еще одним из бюджетных материалов, служит полипропилен. Изделия из этого материала мало подвергаются коррозии. Они не чувствительны негативным влияниям при соприкосновении с цементными растворами. Срок их службы достигает полувека.

Полипропиленовые

Одним из самых распространенных материалов является так называемый сшитый полиэтилен. Причиной этому служит его хорошая гибкость.  Даже изделия с относительно большим диаметром до 20 мм легко устанавливаются в относительно небольшие помещения. Маркируются они так: PE RT и PEX.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

  1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
  2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
  3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
  4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
  5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
  6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Какой диаметр трубы использовать для теплого водяного пола

При самостоятельном устройстве напольного обогрева своими руками часто возникает вопрос из труб какого диаметра монтируют трубопроводы теплых полов. Практически все специалисты –профессионалы, с большим опытом устройства теплых полов в напольных конструкциях из керамической плитки или ламината единогласно заявляют, что прокладку греющего контура выполняют из отрезков диаметров от 16 до 20 мм. Более высокий размер поперечного сечения применяют при монтаже греющих напольных систем в помещениях с высокими потолками, в которых отогрев осуществляется исключительно теплым полом.

Монтаж и подключение трубопровода

Порядок работ здесь следующий:

  • Начинать необходимо с укладки теплоизолирующего материала и демпферной ленты.
  • Затем слой фольги или полиэтилена. Все стыки этого слоя необходимо проклеить скотчем.
  • Поверх гидроизоляции укладываем арматурную сетку, к которой и будут крепиться трубы.
  • Устанавливаем коллектор.
  • Приступаем непосредственно к прокладке труб. Присоединяем край трубы к коллектору и начинаем укладывать ее согласно плану. Крепим трубу к арматурной решетке. Если используется металлопластиковые трубы, хомутики нужно устанавливать на расстоянии 1 м друг от друга. Если же вы предпочли более упругий материал, придется крепить чаще.
  • Когда весь контур уложен, подключите второй его край к коллектору.
  • Теперь необходимо провести испытательный запуск системы. Для этого подайте в нее давление, превышающее рабочее приблизительно в 1,5 раза.
  • Если все в порядке, пора делать цементную стяжку. Для этого используется цементно-песчаный раствор в пропорции 1:3 с добавлением пластификатора. Необходимо просто залить им пол, слоем до 30 мм. В строительных магазинах можно найти «наливной пол» предназначенный специально для систем теплого пола. Работать с ним значительно удобнее, но и цена такой смеси значительно превысит стоимость обычного цементного раствора.
  • Осталось только дождаться высыхания стяжки и пол готов.

Подробнее о процессе гидравлического испытания:

Расчет диаметра при помощи формул

Диаметр трубы для теплого водяного пола можно рассчитать при помощи формулы, разработанной специалистами:

D=18*(p/L*G2) – 0,19

Значения параметров в формуле:

  • D – внутренний диаметр трубы, которую следует применить;
  • р – давление насоса, используемого для обустройства отопительного прибора. Узнать значение параметра можно из документации технического оборудования (циркуляционного насоса), который предполагается установить в систему отопления;
  • L – предполагаемая длина трубопровода;
  • G – расход воды, требуемый для циркуляции в системы. Значение параметра так же берется из технической документации;
  • 18 и 0,19 – параметры, полученные путем логического выведения данной формулы. Эти параметры не изменяются, ни при каких условиях.

Расчет длины трубопровода

Диаметр трубы для теплого пола зависит от площади отапливаемого помещения, а точнее от длины змеевика, который требуется проложить для нормального прогрева комнаты.

Рассчитать длину труб можно, использовав миллиметровую бумагу. Для этого необходимо:

определить схему расположения труб. Отопительные трубы можно разметить в форме улитки (спирали) или змейки в различных вариациях. Метод укладки подбирается исходя из наличия в комнате внешних стен (дверей и окон), то есть зон, требующих дополнительного подогрева;

Способы укладки труб пола с подогревом

перенести выбранную схему на бумагу с учетом выбранного масштаба и шага укладки, предварительно уменьшив площадь помещения на зоны расположения крупногабаритных предметов мебели;

Схема пола для проведения расчета

произвести расчет. При окончательном подсчете необходимо учесть расстояние между комнатой и отопительным прибором.

Подсчитать длину труб можно и по формулам, но использование бумаги является более простым способом.

Пример расчета диаметра

Задача. Определить диаметр труб при заданных параметрах:

  • для равномерного прогрева требуется насос, имеющий давление 15 кПа;
  • расчетная длина труб – 85 м;
  • расход теплоносителя – 0,2 м³/ч.

Тогда:

D=18*(15/85 × 0,22)–0,19 = 13,6 мм

После проведения расчета требуется выбрать ближайший параметр выпускаемых труб. В данной ситуации для корректного и полного прогрева помещения достаточно применить трубы, имеющие диаметр 16 мм.

Проверка расчета

Одним из методов проверки проведенного расчета является определение скорости прохождения воды в предполагаемом трубопроводе, так как данный показатель является постоянным.

Максимальные значения параметров

Для определения скорости можно воспользоваться формулой:

v = 354G/D

В рассматриваемом примере v = (354*0,2)/162 = 0,276 м/c. Полученный показатель меньше предельно допустимого значения, указанного в таблице. Следовательно, расчет проведен правильно.

Как рассчитать диаметр труб данной программой, можно узнать, посмотрев видео.

Установка пола с подогревом невозможна без проведения предварительного расчета основных параметров отопительной системы. Всегда следует помнить, что при  проведении правильного расчета оборудование будет корректно работать длительное время.

Третий вариант — трубы полимерные, из сшитого полиэтилена

Медь или металлопластик, какая труба лучше для оборудования теплых полов, однозначно ответить нельзя. Ответом на этот вопрос является популярность третьего варианта, использование полимерных труб. Изделия изготавливаются из сшитого полиэтилена. Аморфность и химическая нейтральность полимеров обеспечивает водяным петлям, изготовленным из него отличную устойчивость к высоким температурам. Расчетные температурные параметры, при которых могут использоваться полимерные трубопроводы, позволяют работать с теплоносителем температурой 95С. Все полимерные расходные материалы имеют специальную маркировку PN.

Прочность материала достигается за счет технологии производства. Сшитые полиэтиленовые трубы для теплых полов должны иметь плотность сшивки в пределах 65-80%.В зависимости от поверхностной обработки зависит плотность сшивки. Прочность и герметичность соединений всех петлей в единый отопительный комплекс, обеспечивается специальными фитингами. При помощи сварочного аппарата можно успешно сделать водяной отопительный контур необходимой длины. Длина трубы водяного контура для теплого пола является одним из их основных технологических аспектов реализации проекта «теплые полы». В отличие от медных и металлопластиковых труб, полимерные расходные материалы позволяют сооружать отопительные петли максимально допустимой длины (до 120м).

Единственным недостатком этого варианта расходного материала для отопительных систем греющие полы, является достаточно большой радиус изгиба трубы (8 диаметров и более). Другими словами, при диаметре канала 20 мм, расстояние между двумя линиями петли будет не менее 320 мм, что существенно сказывается на степени нагрева бетонной стяжки и напольного покрытия.
