Турбодефлектор для дымохода и вентиляции. Вентиляционный дефлектор на вытяжную трубу

Можно ли устанавливать вентиляционный дефлектор на дымоход

Некоторые владельцы твердотопливных котлов и печей, столкнувшись с проблемой плохой тяги, решают исправить ее с помощью дефлектора. Можно ли монтировать в таком случае ротационный дефлектор или с эжектирующим вентилятором?

Проблему тяги можно решить, если увеличить высоту дымохода. Причины, по которым не рекомендуется использовать такие насадки:

Ставить различные насадки запрещено правилами пожаробезопасности.
Сажа, выделяемая при горении топлива, оседает на узлах дефлектора и выводит его из строя.
Если правильно сделан дымоход, то не стоит беспокоиться о конденсате и выпадающих осадках. Можно закрепить не дорогой зонт.

Для увеличения тяги можно использовать дефлекторы статичного типа.

Дефлектор – неотъемлемая часть вентиляционной системы

Организация воздухообмена в доме производится системой элементов, узлов, механизмов, обеспечивающих многофункциональное ее действие: приток, удаление, озонирование, подогрев воздуха и другие операции. Важную роль в ней играет дефлектор вытяжной вентиляции. Приспособление аэродинамического типа оборудовано «колпаком». Компонуется на крыше сверху на вытяжной вентиляционной трубе в самой верхней точке. Функции:

Защищает вентиляционный канал.
Создает бесперебойную тягу для всей вентсистемы, активизирует ее работу.

Конструкционное исполнение различное, но есть общие основные элементы:

Два стакана: наружный слегка расширен в нижней части, внутренний – ровный.
Зонт (колпак) – защитный элемент, предотвращающий попадание находящегося в воздухе мусора, осадков, мелких насекомых.
Кронштейны для фиксации колпака.
Патрубок.
В некоторых устройствах предусмотрена защитная сетка, препятствующая попаданию в трубу мусора, но ослабляющая тягу, хотя и не существенно.

Оболочки корпусов в форме цилиндров, которые надеты один на другой. Над верхним из них крепится крышка. Верхняя часть каждого цилиндра оборудована кольцами. Такого вида отбои предназначены для корректировки направления воздушного потока в вентиляционном дефлекторе различного размера. Их установка спланирована так, чтобы пронизывающие потоки воздуха создавали его подсос через неплотности между кольцами, ускоряя тем самым вывод газов из вентиляции.

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Цена

Стоимость турбодефлектора напрямую зависит от материала, из которого он изготовлен, и размеров присоединительного канала. Устройства из оцинкованной стали несколько дешевле моделей, произведенных из нержавейки. Средняя стоимость оцинкованной ротационной турбины начинается от 2 тысяч рублей, а нержавеющей – от 3 тысяч рублей.

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз, до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
Легкий монтаж не требует специальных знаний и навыков.

Против его применения говорят такие факты:

Устройство достаточно дорогое по сравнению с обычными дефлекторами.
Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Предлагаем ознакомиться Разметка фундамента под баню своими руками

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображений

Фото из

Турбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады

Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей стали. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Окрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробелов

Нанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинка

Вытяжное устройство из нержавейки

Оцинкованный турбинный дефлектор

Окрашивание дефлектора водостойкой эмалью

Защитно-декоративное полимерное покрытие

Как работает насадка на трубу с воздушной турбиной

Принцип работы турбодефлектора основывается на эффекте несимметричного обтекания воздушным потоком куполообразного корпуса устройства. Независимо от направления и силы ветра, воздушный поток, двигаясь перпендикулярно оси вращения, обтекает левую половину с меньшей скоростью, чем правую. При взаимодействии с открытыми кромками лопастей поток воздуха затормаживается и одновременно придает вращение корпусу.

В правой половине колеса турбодефлектора лопасти обращены в противоположном направлении, поэтому набегающий воздушный поток обтекает поверхность без сопротивления и потерь скорости движения. В результате эффекта Бернулли и центробежной силы дымовые газы или загрязненный воздух выбрасывается за пределы корпуса со скоростью всего на 30% медленнее, чем у ветра. Правда, выброшенные из турбодефлектора газы рассеиваются в окружающем пространстве неравномерно.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
Металлические заклепки или болты.
Бумага или плотный картон для создания чертежа будущего изделия.
Ножницы для резки по металлу.
Дрель и сверла по металлу.
Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

Высота конструкции должна составлять примерно от 1, 7 диаметра.
Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие.

Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

листа нержавеющей или оцинкованной стали;
электрической или аккумуляторной дрели;
обычных и ножниц по металлу;
болтов, саморезов, гаек и хомутов;
предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
сварочного аппарата.

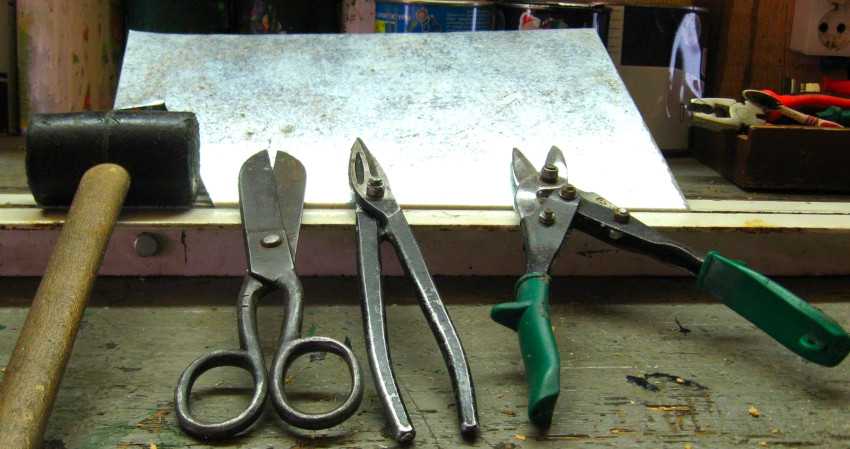

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу.

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора. Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор

Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

молоток или киянка;
дрель;
тиски;
ножницы по металлу;
рулетка и карандаш.

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок.

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

материал изготовления;
принцип функционирования;
особенности конструкции.

В основном все модели выполняются из следующих материалов:

алюминия;
нержавеющей стали;
оцинковки;
меди;
пластика;
керамики.

Обратите внимание! Специалисты по вентиляции считают, что оптимальным в соотношении цена/качество являются дефлекторы, выполненные из стали или алюминия. Медные приборы тоже хорошие, но ввиду высокой стоимости используются довольно редко

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика.

Устройства делятся на такие типы:

ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
цилиндрический вентиляционный грибок Волпера;
колпак-флюгер, в простонародье – «подхалим»;
Н-образный дефлектор из труб;
турборефлектор, представляющий собой сферическую ротационную насадку;
статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

плоские;
полукруглые;
с открывающейся крышкой;
двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

ротационные;
дефлекторные;
турбинные.

Устройство по принципу работы может быть ротационным, дефлекторным и турбинным. Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Цены на ручные заклепочники

Ручные заклепочники

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Особенности монтажа турбодефлектора для вентиляции

В работе любой вентсистемы важно обеспечить не только приток свежего воздуха, но и удаление отработанного. В некоторых случаях вентиляционная шахта не справляется со своей задачей, и ей нужно «помогать». Электрические вытяжки — не единственное решение в такой ситуации

Еще один вариант — установка турбодефлектора

Электрические вытяжки — не единственное решение в такой ситуации. Еще один вариант — установка турбодефлектора.

Устройство и принцип работы турбодефлектора

Конструктивно изделие состоит из 2 частей:

Турбинная головка — круглая подвижная часть, состоящая из большого количества тонких согнутых пластин, «собранных» с небольшими зазорами между собой. Материал пластин — металл (обычно это оцинкованная сталь или алюминий), толщиной до 1 мм. Головка закреплена сверху опорной части, на подшипниках.
Опорная часть — нужна для крепления к выходу вентшахты. Может иметь прямоугольную, квадратную или круглую форму сечения. Насадка (переход) для монтажа может иметь разные размеры — от небольших (около 10 см) до крупных (более 50 см).

Турбодефлектор, установленный сверху вентшахты, находится на открытом месте и обдувается ветром.

Воздушный поток, попадающий на лопасти (пластины), приводит их в движение — головка начинает вращаться.

Для вращения достаточно даже легкого ветра скоростью в 0.5 м/с. Турбина вращается только в одну сторону.

За счет вращения пластин в вентканале повышается тяга и улучшается работа естественной вентиляции: воздух удаляется из помещений более эффективно.

Где полезно применять?

Турбодефлектор может использоваться для вентиляции самых различных построек:

частные дома — от жилых коттеджей и до летних дачных домиков;
одноэтажные хозяйственные и нежилые постройки: сараи, гаражи, амбары, бани, сельскохозяйственные здания (птичники, хлева);
промышленные предприятия — независимо от того, что именно они выпускают;
многоквартирные жилые дома;
общественные здания;
спортивные комплексы;
офисные и торговые центры;
склады.

Также изделия могут использоваться для вентиляции подкровельного пространства.

Турбодефлектор может ставиться на трубы таких типов:

вытяжные каналы — как отдельные (к примеру, только из гаража), так и «общие» (вентиляционная шахта многоквартирного дома);
дымоходы — каминов, котлов, печей.

Как рассчитать потребность в устройствах?

Для вентиляции небольших помещений (комнат, гаражей, подвалов) используется турбина с диаметром основания 110—160 мм. Устройства с размерами от 200 до 600 мм подойдут для помещений до 40 м2 с постоянным пребыванием в них до четырех человек.

Большие диаметры, 400 до 680 мм используются при обеспечении воздухообмена в помещениях с большой площадью, многоквартирных домах, складах, животноводческих фермах.

Дефлектор часто используют там, где нужно организовать воздухообмен, но сложно добиться хорошей тяги. Таким местом, например, может быть погреб

Точно высчитать необходимое для установки количество дефлекторов можно, используя формулу:

Вентилируемый объем = кратность воздухообмена в час Х объем помещения.

Показатель воздухообмена в час различен для разных помещений. Таблица для удобства разделена на показатели для бытовых и промышленных помещений

Количество вентиляционных дефлекторов = вентилируемый объем/производительность дефлектора.

Для примера: Помещение имеет 12 м в ширину, 20 м в длину и 3,5 м в высоту. Сила ветра в среднем равна 3,5 м/с. Воздухообмен помещения должен пройти в 3 цикла за час. Вычисления проводятся следующим образом:

Вентилируемый объем = (20х15х3,5) х 3 (количество циклов воздухообмена)=3150 м3/час$
3168/800 (производительность дефлектора)= 3,94, то есть 4 шт.

Исходя из вычислений, для вентиляции помещения необходимо установить 4 дефлектора соответствующей модели.

Установка турбодефлектора на дымовых трубах котлов, работающих на газу или жидком топливе, возможна, при условии, что температура на выходе не превышает максимальную температуру, заявленную производителем.

Она может быть от 100 до 500 °C. При более высокой температуре, чем допускается, необходимо использовать специальные высокотемпературные насадки.

Вам также может быть интересна информация о самостоятельном монтаже дефлектора на дымоход, рассмотренная здесь.
