Металлический камин

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки.

Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

• Обычную сталь;
• Жаропрочную сталь;
• Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД.

Разновидности агрегатов

Камин из метала имеет тот же спектр возможных типов и видов, как и классические, в этом плане существенной разницы в принципе быть не может. Поэтому следует разделять, такие виды:

1. Камин металлический дровяной пристенный.
2. Металлические угловые печи камины.
3. Электрокамины навесные.
4. Центральные.
5. Встраиваемые.

Как видим, разновидности обусловлены разным характером установки и монтажа. Кроме того, различаются агрегаты также по формам и габаритам, к примеру, круглые, квадратные и другие. Различия есть по форме самой топки, тут вариации возможны и с круглыми камерами, цилиндрическими, конусными либо вовсе другой геометрии.

Центральный камин из металла

Чертежи и схемы

Самым распространенным видом считается угловой камин. Он органично вписывается в пространство даже маленькой комнаты. Дымоход и портал его находятся в углу, за счет этого не загромождается помещение.

Для того чтобы сложить камин правильно, сначала нужно сделать чертежи и схемы как целого сооружения, так и отдельных частей. Тщательные расчеты дадут возможность избежать ошибок при кладке. Прежде всего, необходимо знать размеры загородного дома, сделать проекты дымохода и топки, уточнить, из какого материала будет производиться кладка. На чертежах нужно отобразить камин в разных проекциях: вид сверху, сбоку, прямо.

Хорошо сложенный камин обязан отвечать следующим характеристикам:

• прогревать помещение;
• не иметь трещин или дефектов во избежание задымления;
• внешний вид его должен сочетаться с интерьером комнаты.

Например, планируется каминная установка в комнате площадью 20 метров квадратных при высоте потолка 3,5 метра. Объем помещения дома будет 70 метров кубических (20х3,5). Соотношение высоты камина и глубины топливника – 1/2 либо 1/3. При несоблюдении размеров и монтировании топки увеличенной глубины снизится тепло в помещении. Когда глубина ее меньше, может быть задымление. Поэтому соблюдение размеров – главный критерий для успешной работы.

От площади топки зависят дымовые отверстия. Стандартные размеры дымовой трубы составляют 14х14 см. При круглой форме дымохода он может быть от 8 до 14 сантиметров. Схема дымохода должна быть проработана до мелочей. Лучше всего делать его из кирпича. Возведение дымохода начинается с закладки фундамента, затем установки порядовок (реек) для разметки рядов кладки, после делается шварбовка (затирка внутренней поверхности дымохода), устанавливается оголовок (верхняя часть дымохода) и дымник (колпак).

Самым начальным и важным элементом в кладке камина является расчет и возведение фундаментной основы. Она должна быть надежной и прочной. Нужно не забывать, что делать фундамент для стен и камина единым нельзя. Эти основания должны быть разными, поскольку весовая нагрузка их не одинаковая и с течением времени усадка тоже будет разной. После того, как рассчитан размер фундамента, составляют план камина на цокольном уровне. Ширина фундамента должна быть на пять-семь сантиметров больше, чем ширина цокольного ряда.

После расчетов приступают непосредственно к заливке фундамента и кладке камина.

Большой популярностью пользуются камины с водяным контуром отопления. Для установки их в загородных постройках прибегают к помощи сварочных аппаратов.

По внешним характеристикам такой камин похож на печь на ножках с выхлопной наружной трубой.

Теплообменник делают толщиной не менее 5 мм. Он быстро нагревается и обеспечивает распространение тепла по помещению. Камин и система водоснабжения подключаются к нему в зависимости от того, как сделана вся отопительная система в доме. Объем теплоносителя, при котором весь контур будет работать качественно, составляет 55-85 литров. Максимальная площадь, которую можно отопить с использованием камина с водным контуром, составляет 230 кубических метров. Расширительный бак устанавливают в пределах 7-11% от всего объема отопительного контура.

Топку в металлический камин изготавливают двумя способами. Ее делают отдельно от всего сооружения. Вставляют змеевик, а после соединяют с общим камином.

Второй способ состоит в том, что камин делают без верхней крышки. Внутрь вставляют каминную основу (рубашку) и крепят, а после фиксируют змеевик.

Если топка камина располагается на одном уровне с батареями отопления, то устанавливают дополнительно циркуляционный насос. Он помогает движению холодной и горячей воды и предотвращает процесс закипания змеевика. КПД камина при использовании циркуляционного насоса повышается в разы. Насос размещают в подвале дома или подсобных помещениях.

Схема монтажа и этапы изготовления

Схема камина Для изготовления камина своими руками выполняется схема монтажа. На чертеже указываются размеры будущих элементов печи. Согласно данным чертежа на первоначальным этапе нарезаются основные элементы из металла. Для этого используют болгарку. Использование газорезки дает листы с неровными кромками – их придется дорабатывать болгаркой, выравнивать.

Монтаж начинают с подготовки места для установки. Для металлического камина не требуется сооружение фундамента, достаточно выполнить выравнивание поверхности и изоляцию от огня поверхности пола. Изоляция выполняется в любом случае, независимо от материала изготовления. Этот вид работ производится потому, что из камина могут выпадать горящие дрова – это может повредить покрытие пола.

После этого производится экранирование стен вокруг места установки. Лучшим вариантом является укладка керамической плитки – за ней легко ухаживать, ее поверхность легко отмывается от сажи. Материал экранирования должен обладать высокой огнестойкостью.

Далее выполняется подставка для камеры сгорания. Она сваривается из швеллера или металлического уголка. Рама перекрывается листом металла, к ней приваривают ножки или опоры. Рама должна обладать высокой устойчивостью для предотвращения опрокидывания камина.

Следующий этап – изготовление топки и ограждающего каркаса. Между собой сваривают боковые, нижние и верхние листы стенок камеры сгорания, приваривают торцевые листы (кроме переднего). Перед этим в верхней части камеры приваривают одну или две перегородки неполного профиля. Ступенчатая схема движения дыма уменьшит унос тепла с дымовыми газами. Это повышает эффективность использования топлива и КПД металлического камина.

После перегородок в нижней трети монтируют колосниковую решетку – она разделит камеру на топку и зольник. Решетка устанавливается на приваренные к боковым стенкам уголки, должна легко сниматься для замены и чистки. В переднем листе прорезают окно для дверцы, лист приваривается к топке. Монтируются дверные петли, устанавливается дверца.

Готовая конструкция обваривается стальным экраном. Экран увеличит инертность камина и оградит от раскаленных поверхностей топки. В верхней части вырезается отверстие для дымохода. Устанавливаются облицовочные и декоративные элементы (по желанию).

Правила эксплуатации и ухода

Металлический камин довольно прост в эксплуатации, не требует особых мер по уходу. При эксплуатации главным является соблюдение мер пожарной безопасности – избегать выпадения горящего топлива и так далее

При обслуживании камина необходимо соблюдать осторожность и не касаться стенок изделия. Загрузку топлива и открытие дверцы рекомендуется производить в тканевых перчатках

В целях ухода за устройством нужно проводить регулярную очистку топки и дымохода от сажи. Зарастание дымохода сажей ухудшит естественную тягу – это может привести к попаданию дыма в помещение. Также нельзя проводить влажную уборку устройства – это приведет к повышенной коррозии, камин приобретет непрезентабельный вид.

https://youtube.com/watch?v=BYnHuYGVDzc

Особенности конструкции

Железные камины для дачи имеют свои конструктивные особенности. Топочная камера дровяных металлических моделей имеет интересное строение. Она опирается на специальную опору, подставку или пьедестал.

Камины железные состоят из топочной камеры, которая соединяется с дымоходом, который должен либо изначально быть в вашем доме, либо проводиться и монтироваться самостоятельно.

Типы расположения в помещении

Если вы хотите собрать железный камин своими руками, предлагаем предварительно ознакомиться с возможными вариациями и способами размещения установки:

Способ размещения в пространстве
Особенности и характеристики
Пристенное

Камин из железа своими руками пристенный, является самым популярным. За счёт правильно подобранного расположения, дополнительный нагрев будет происходить за счёт прогретых стен.
При неправильном расположении и выборе опорной стены, тепло напротив, будет выходить на улицу.
Такие конструкции имеют средние габариты и подходят для комнат площадью от 25 квадратных метров.

Угловое

Угловое расположение популярно за счёт своей универсальности. Такие установки хорошо и выгодно смотрятся как в больших, средних, так и в маленьких гостиных.
Таким образом, вы сможете занять любой угол и при этом сэкономить свободное пространство.

Навесное

Инструкция по размещению такого агрегата является самой простой

Очаг закрепляется к стене на специальные двухсторонние крепления.
Важно предварительно подготовить стену и изолировать её специальными огнеупорными материалами.

Центральное (островное)

Подходит для больших помещений площадью от 35 квадратов. Центральные печи и камины, как правило, занимают много места.
Они могут устанавливаться как на пол, так и подвешиваться и полностью держаться на дымоходе.

Встроенное

Отделка железного камина имеющего встроенное расположение не отличается своей оригинальностью

Так как корпус конструкции полностью скрывается в предварительно подготовленной нише.
В качестве декора можно отдать предпочтение оформлению стен вокруг ниши любыми огнеупорными материалами. Такое расположение подходит для любого стиля и также как и угловое и навесное, позволяет выгодно
Экономить свободное пространство, что особенно актуально для небольших дачных домиков.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Чертёж и расчёт параметров

Каких размеры будет иметь печь и как будет выглядеть каждый должен решать сам. Люди с инженерным мышлением и практическими навыками могут в простейшую конструкцию внести свои корректировки для улучшения и упрощения системы.

Эскиз и чертёж буржуйки:

Чертеж буржуйки

Материалы и инструменты

• Чертёж и эскиз будущей конструкции с размерами.
• Металл листовой, толщиной 4–5 мм.
• Уголки стальные.
• Стальные трубки диаметром 15–20 мм или арматура диаметром 10–12 мм для колосниковой решётки.
• Металлическая труба диаметром 180 мм.
• Сварка дуговая, электроды 3.
• УШМ (болгарка) с отрезным кругом, молоток, рулетка, карандаш или маркер.

медные

Камины из цветного металла стоят дороже, чем чугунные или стальные. Но они позволяют привнести в интерьер теплые медные оттенки. Бронзовый камин менее склонен к коррозии и ржавчине. А пластичность материала позволяет изготавливать из него детали любой сложности и филигранности, что позволяет сделать камин настоящим произведением искусства.

По назначению металлические камины подразделяются на следующие группы:

устройства отопления. Это самая распространенная группа каминов, выполняющих лишь основную функцию – обогрев помещения;

печи-камины. Верхняя поверхность таких печей является варочной плитой. Таким образом можно даже на небольших каминах подогреть еду или, например, вскипятить чайник;

мангал. Оказывается, это тоже одна из разновидностей металлических каминов. Основная функция в таких конструкциях с открытым верхом – приготовление пищи на углях или дровах при слабом горении;

декоративные камины. Особого тепла они не дают, зато в металлических декоративных каминах можно наблюдать за игрой живого огня. Существуют очень компактные модели декоративных каминов, пригодные для установки в самых маленьких нишах.

Как делается каминная топка своими руками из металла

Неотъемлемой частью настоящего камина является топка. Изготовляют ее исключительно из железного листа. Его делят на несколько частей. Одна будет играть роль камеры для сгорания дров, а вторая роль дымовой камеры. Позаботьтесь о том, чтобы эти камеры разделяла специальная заслонка, которая в случае закрытия будет сохранять вырабатываемое тепло. Такая топка может быть приобретена в специализированном магазине, а так же ее можно сварить своими руками. Для этого потребуется сварочный аппарат и определенные навыки в этой сфере, чтобы осуществить работу.

Чтобы сделать каминную топку, нужно уметь пользоваться сварочным аппаратом

Если вы занялись постройкой металлического камина своими руками, учтите, что он должен иметь двойную стенку. Такая организация сможет нагревать холодный воздух от металлической топки. Поэтому если вы займетесь самостоятельной сваркой, учтите эту деталь.

Мощность металлических печей

Несмотря на быстрый нагрев стенок и такое же быстрое угасание жара в топке, металлические устройства имеют высокий коэффициент полезного действия – около 70-80%. Как же так получается, что тонкостенная печь имеет такую высокую мощность? Все дело в том, что каждая печь современного производства, дополнена регулировками подачи воздуха. Как только закрывается отверстие подачи воздуха, внутри печи наступает режим медленного горения – устройство работает дольше при меньшем расходе дровяного топлива. Дверки печи очень плотно закрываются, и сквозь них не проникает свежий воздух. В результате, длительность горения одной закладки составляет 8-12 часов. Тепло не уходит быстро наружу, печь постепенно отдает свою энергию. Постепенная отдача тепла топкой металлической печи вызвана и наличием шамотного кирпича внутри, который является дополнительным тепловым аккумулятором.

Печи с системой длительного (долгого) горения хороши еще и тем, что они не загрязняют воздух – отработанные газы отправляются на повторную переработку.

Своими руками печь для дачи из металла сделать гораздо проще, чем из кирпича, и для такой работы не нужны сложные материалы – самое главное, вооружить качественным металлом или чугуном и действовать в соответствии заранее составленных чертежей.

Отделка

Абсолютно во всех случаях получившийся камин придется снаружи оформлять. Его можно просто покрыть слоем глянцевой или матовой краски. Здесь нужно помнить элементарные законы из курса физики. Темные тела излучают больше энергии, а так как наша задача заключается в выводе энергии, то черные цвета будут в приоритете.

Отделку камина можно производить специальными огнеупорными материалами. К ним относятся плитки из керамики, искусственного и природного камня. Производя наклеивание плиток, следует помнить о тепловом расширении металла, поэтому зазор шва должен быть несколько увеличен.

С возможностью самостоятельного изготовления камина перед вами открывается масса возможностей, чтобы осуществить свою давнюю мечту именно в том виде, в каком она себя интерпретирует. Желание и работа в определенной последовательности будут служить обеспечением отличного результата.

Как сделать своими руками

Чтобы сделать камин собственноручно, не потребуется особых навыков и умений. Инструкция по изготовлению поможет сделать его самостоятельно:

1. Возьмите металлические уголки. С их помощью можно будет сделать раму в виде прямоугольника на ножках. Это будет служить основанием будущей конструкции. Теперь ножки нужно закрепить, чтобы они не шатались по полу и стояли устойчиво;
2. Металлические листы нужно соединить так, чтобы получился ящик. Это будущая заготовка для дров, именно в него будет загружаться топливо. Чтобы топка была продуктивнее, используйте для нее два слоя. Также на нее приделывают двери;
3. После того, как конструкция собрана и все соединено для топки, можно сделать дымоход. Подойдет как круглые блоки, так и такие же трубы. Их можно состыковать между собой, провести герметизацию швов. Если дымоход нужен изогнутым, то подойдет для подобного соединения металлическое колено. Если есть подвесные элементы, их закрепляют с помощью хомутов или кронштейнов;
4. Чтобы камин был готов к эксплуатации и при этом проходил по пожарной безопасности, нужно изолировать узлы, которые проходят в дымоходе. Подойдет для этого картон или стекловата;

Камин собран. Осталось только перемесить конструкцию туда, где ей будет обеспечен нормальный приток воздуха.

Оценка качества

Любой покупатель в первую очередь желает узнать обо всех достоинствах интересующей модели. Подобная информация не должна быть скрыта, потому что она может стать кардинальным вектором в решении и указывает границы применимости того или иного вида каминов. Камины, имеющие железный корпус, могут похвастать рядом положительных качеств, среди которых:

• Высокий показатель КПД. Он достигается благодаря тому, что сталь или чугун, как основные материалы, из которых изготовлен камин, обладают хорошей теплопроводностью. Основная проблема дровяных каминов заключается в том, что большое количество теплоты уходит вместе с горячим воздухом в трубу. Все работы, направленные на повышение эффективности, сводятся к тому, чтобы успеть забрать как можно больше тепла у продуктов сгорания. Металл быстро нагревается и отдает тепло, которое называется полезным и участвует в обогреве помещения.
• Относительно небольшая масса. Здесь вводится понятие относительности. Действительно, чугун – довольно тяжелый материал, но по сравнению с общей массой кирпичного камина, которому требуется отдельный фундамент в качестве опоры, эта масса невелика. Поэтому можно отметить, что металлические камины устанавливаются без опорной платформы.
• Монтаж не требует квалификационной подготовки. Нельзя скрывать, что установка камина требует определенных навыков работы с инструментами. Но для того чтобы поставить печь и соорудить дымоход, мастер не обязан обладать квалификационными знаниями печника. Этого нельзя сказать, например, про кирпичные камины.
• Быстрая отдача тепла. Высокий КПД приводит к тому, что комната, где установлена металлическая печь камин, нагревается очень быстро. Ведь работают два способа передачи энергии: конвекция и излучение. Модели, обеспечивающие медленное горение, обычно оснащены дверцами, которые можно приоткрывать, превращая топку в камин открытого типа. Таким способом удается быстро согреться, после чего дверца закрывается.
• Произвольность в выборе места. Для установки камина придется конструировать дымоход. Если этих работ не избежать, то можно сказать о том, что камин ставится где угодно.

Готовое изделие размещено на специальном постаменте

Нельзя быть правдивым, одновременно подчеркивая только положительные качества. Данное устройство не лишено своих недостатков. Все твердотопливные модели требуют установки дымохода. Это лишние работы, которые не нужны, если посмотреть на биокамин или электрокамин.

Корпус из металла в процессе работы сильно нагревается. Его следует изолировать специальными материалами от случайного прикосновения, от стен с отделкой, которая может оплавиться. Дымоход, при прохождении потолочного перекрытия тоже изолируется. Место установки камина должно быть выстелено термозащитным материалом.

Камин не способен долго держать тепло. Этот недостаток напрямую вытекает из его достоинства в виде высокой теплопроводности. После того как все дрова прогорят, он остынет в течение 20-30 минут. Причем стальной камин остывает быстрее, чем чугунный.

Ответы на важные вопросы

Самостоятельно изготовить печь из металла сложно, но вполне возможно. В ходе процесса возникает много вопросов, поэтому мы хотим осветить наиболее значимые моменты.

Как минимизировать потери тепла

Металл – плохой аккумулятор тепла, поэтому чугунные агрегаты быстро остывают. Но этот недостаток легко устраняется, если сооружается отопительный щиток к металлической печи. Это можно сделать в несколько этапов:

1. Обустройство фундамента – кирпичная конструкция достаточно тяжелая, поэтому должно быть прочное основание.
2. Кладка строительного материала согласно порядовке и монтаж дополнительных элементов – перед работой кирпич погружается в воду с целью улучшения адгезии. Во время работы обязательно используется отвес и уровень. Также для кладки кирпича необходимо иметь под рукой кельму, рулетку, молоток-кирочку.

Для обкладки металлической печи нужно использовать огнеупорный кирпич и раствор, приготовленный на основе глины

Каким требования должна отвечать дымоходная труба

Каким требованиям должна отвечать кирпичная труба для металлической печи? Исчерпывающий ответ на данный вопрос выглядит следующим образом:

• дымоходная труба не должна быть слишком высокой – этот нюанс связан с образованием конденсата из-за охлаждения горячих газов;
• оптимальный размер сечения трубы составляет 140×140 мм;
• кирпичную трубу нужно защитить от атмосферных осадков – для этого она накрывается специальным колпаком;
• в месте соединения трубы и кровли нужно сделать напуск, накрывающий оставшийся зазор – для этой цели применяются стальные листы.

Как возводится круглая печь в металлическом футляре

Когда-то такие агрегаты были очень популярны, потому что они практичные, недорогие и безопасные. Для возведения подобных печей нужен огнеупорный кирпич, глина, песок, топочные дверки, задвижки, колосниковые решетки, рубероид, кровельная сталь. Процесс обустройства такого сооружения сложный:

• на листах размечаются и вырезаются необходимые отверстия;
• первая царга футляра устанавливается на основание;
• швы заполняются раствором;
• выполняется кирпичная кладка.

Основные особенности конструкции

Стандартная металлическая печь состоит из следующих основных элементов:

• топки;
• поддувала-зольника;
• емкости для камней (если печь создается для использования в бане, при других обстоятельствах от такой емкости можно отказаться);
• резервуара для горячей воды (при необходимости);
• колосниковых решеток;
• трубы для отведения дыма;
• дверцы для топки;
• дверцы для поддувала-зольника;

• задвижки для трубы.

Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.

Дровяная каменка

Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

Чертеж металлической печи

Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.

Трубы дымохода

Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.

Сборка металлического очага

После детального ознакомления с правилами безопасности и проведения подготовительных работ, возможна своими руками установка чугунного камина. В данном пошаговом руководстве мы заменим чугун на сталь, так как работать с этим материалом гораздо проще и его стоимость более доступная.

Для работы нам понадобятся следующие материалы, комплектующие:

• Металлические листы толщина которых составляет 3-5 миллиметров (необходим для сборки дымохода, топливного бака);
• Лист металла толщина 0,5 миллиметров (понадобится для того чтобы собрать зольник);
• Готовый колосник (можно купить в любом специализированном магазине или изготовить на заказ);
• Готовая дверца, решётка или заслонка (оптимальный вариант – это дверца имеющая чугунный каркас с огнеупорным стеклом). Для открытых очагов используют кованые решётки;
• Для скрепления между собой различных частей и элементов конструкции обязательно понадобится большое количество реек, уголков (толщина 3 миллиметра);
• Для того чтобы собрать колено дымоходной трубы дополнительно будут нужны трубы из нержавеющей стали определённого диаметра.

Очаг может располагаться как обособленно

Очаг может располагаться как обособленно, так и заключаться в обрамление, выполненное из огнеупорных материалов

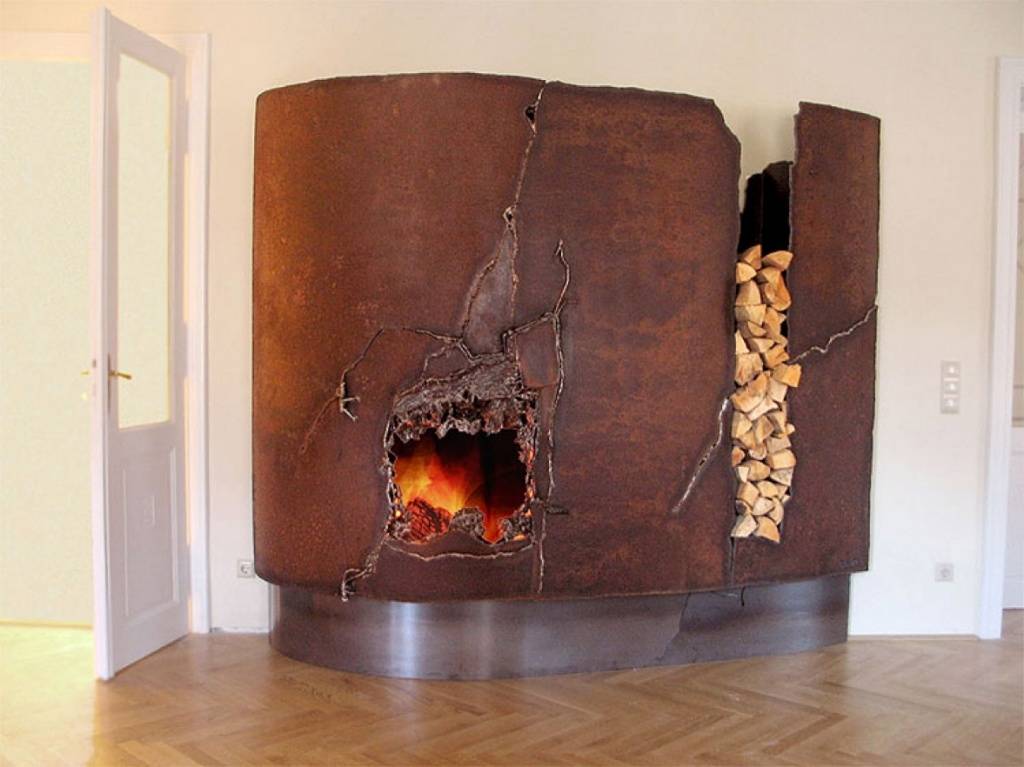

Громоздкая печь с декоративными трещинами и большой вместительной дровницей

Громоздкая печь с декоративными трещинами и большой вместительной дровницей

Монтаж металлической или чугунной дровяной конструкции возможен даже на улице

Монтаж металлической или чугунной дровяной конструкции возможен даже на улице

Инструкция по сборке:

1. Из листового металла необходимо вырезать боковины топочной камеры, заднюю стенку, стенку имеющую небольшой уклон на заднюю часть печи. После чего соединить их между собой, произвести фиксацию (уголки и сварка);
2. Далее производим выпиливание переднего козырька, устанавливаем его прямо спереди топочной камеры;
3. Вырезаем и устанавливаем на своё место полку сажесборника или зольник (рекомендуется купить уже готовый);
4. Для того чтобы с помощью такой печи можно было контролировать и регулировать уровень горения пламени, в верхней части очага устанавливаем заслонку, которая может в той или иной степени перекрывать дымоход;
5. Оснащаем дымосборник задней стенкой, также вырезав её из листового металла;
6. Прямо над топкой нужно выполнить переход, который будет постепенно сужаться, переходить в дымоходную трубу. Для этого из листов металла вырезаем четыре стенки, так, чтобы в итоге у нас получилась форма конуса;
7. С помощью ещё одной стальной детали вырезаем верхнюю часть дымосборника, в которой будет сделана прорезь для последующей установки дымохода (трубы);
8. В прорезь заданного диаметра устанавливаем покупной или самодельный переходник, к которому будет подсоединён дымоход;
9. Вместо передней стенки, устанавливаем сделанную на заказ дверцу, которую можно заменить простой кованой решёткой. Для закрепления, возможности открытия и закрытия дверцы, фиксация производится на специальные петли, а сама конструкция двери должна иметь ручку, механизм позволяющий очагу находится в полностью герметичном состоянии.

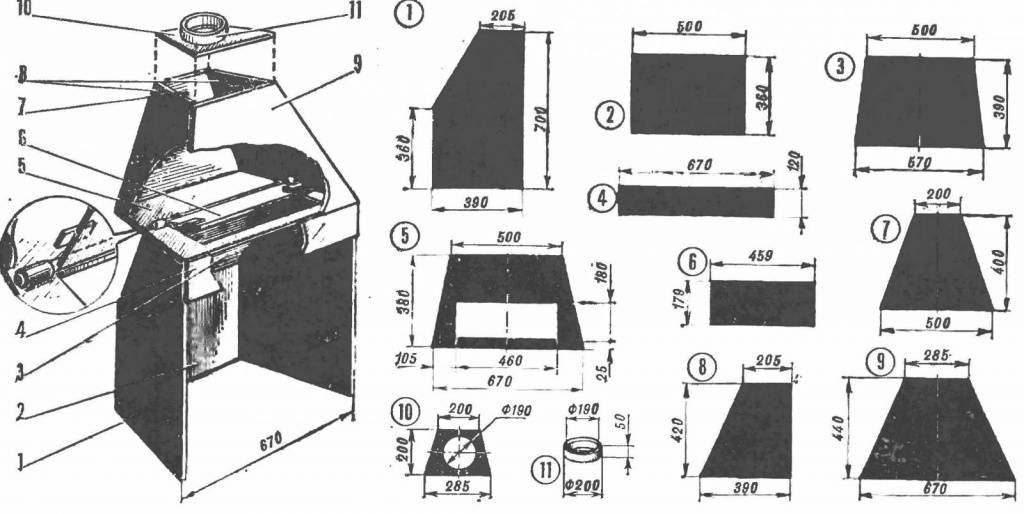

Основные детали очага: сборка конусообразной конструкции

Основные детали очага: сборка конусообразной конструкции

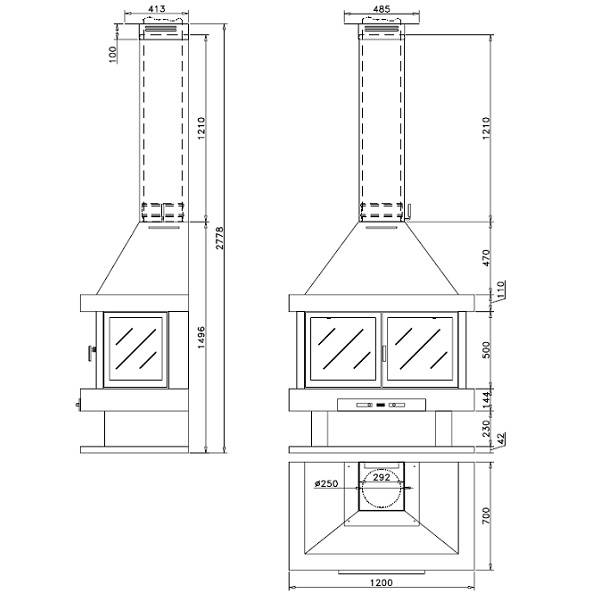

Готовая схема с габаритными размерами топочной камеры

Готовая схема с габаритными размерами топочной камеры

Пристенный камин из металла своими руками

Пристенный камин из металла своими руками

Металлический очаг с чугунной дверцей

Металлический очаг с чугунной дверцей

Металлический камин своими руками можно сделать в домашних условиях, не прибегая к помощи профессионального мастера. Однако некоторые элементы (колосник, решётка, дверцы, зольник) рекомендуется купить или сделать на заказ, так как их самостоятельное изготовление – это очень сложный и продолжительный процесс. Для повышения эффективности конструкции, возможности безопасного использования, рекомендуется собирать конструкцию с двойными стенками.

Изготовление экономной печи на дровах своими руками

Безусловно, приобрести уже готовый отопительный агрегат длительного горения легче, чем сделать его собственноручно. Но, как уже говорилось, стоят такие установки недорого.

При желании изготовить эконом печь на дровах самостоятельно можно задействовать старый газовый баллон, металлическую бочку, листовую сталь и прочие подручные материалы, подходящие для данной цели.

Прежде всего, нужно подготовить основные материалы, которые могут потребоваться:

1. Металлическая бочка объемом примерно 200 литров без ржавчины или других явных повреждений. Ее стенки должны быть прочными, сделанными из чугуна или стального сплава.
2. Старый огнетушитель большого объема, который станет хорошей основой для агрегата.
3. Отрезок толстостенной широкой трубы из металла.
4. Отслуживший свой срок газовый баллон.
5. Стальные листы, имеющие толщину не менее 5 миллиметров.

Для котла с круглым основанием требуются опорные ножки, которые можно изготовить из:

• отрезков арматуры;
• кусков тонких труб;
• металлического профиля.

Помимо этого домашнему умельцу будут нужны:

Список требуемых для работы инструментов небольшой:

• электросварочная установка стационарного или переносного типа;
• болгарка или автоген;
• топор с молотком;
• уровень, отвес, рулетка.

Немаловажное значение имеет помещение, в котором предстоит собирать эконом печку на дровах. При проведении монтажных работ у домашнего умельца все время должен быть доступ к электропитанию, хорошее освещение и достаточный уровень вентиляции.

Нужно выбирать просторное подсобное помещение с хорошей звукоизоляцией, надежно защищенное от атмосферных осадков, в котором можно безопасно сохранять уже изготовленные части пиролизной печки.

Сборку отопительного агрегата длительного горения выполняют в следующей последовательности:

1. С металлической бочки снимают крышку. Когда для основы используют баллон или огнетушитель, то его верхнюю часть аккуратно срезают болгаркой или с помощью автогена. Прежде, чем выполнять распил, нужно заранее открыть вентиль и залить внутрь воду. Верх не нужно выбрасывать, поскольку он еще пригодится. Кстати, большей устойчивостью отличается корпус, имеющий квадратную форму, который можно изготовить из листовой стали.
2. К круглому дну – основе приваривают опорные элементы, сделанные из швеллера, трубок или арматуры.
3. Далее из стального листа вырезают прижимной круг, он должен беспрепятственно проходить внутрь бочки.
4. Круг соединяют с трубой. С этой целью в центре прижимного элемента вырезают отверстие диаметром 10 сантиметров и приваривают трубу к кругу. Получившаяся деталь после размещения внутри бочки должна выступать над ее уровнем приблизительно на 15 сантиметров.
5. На обратной стороне круга крест-накрест приваривают швеллеры, способствующие более плотному прилеганию дров в процессе их тления.
6. Для печного агрегата делают крышку. Ею может стать как верхняя часть, которая была отрезана на первом этапе или еще один стальной круг. В крышке также следует сделать отверстие круглой формы так, чтобы внутренний отрезок трубы с прижимным кругом свободно двигался под собственным весом и одновременно плотно прилегал к стенкам конструкции.
7. Устанавливают дверцу. Внизу основы будущей пиролизной печки вырезают отверстие для дверцы и закрепляют ее так, чтобы после завершения прогорания твердого топлива можно было без проблем убирать золу.
8. Монтируют дымоход. С этой целью в верхней части корпуса вырезают круг, имеющий диаметр 15 сантиметров, и с помощью сварочного аппарата закрепляют дымоходную трубу. Главное при этом помнить, что минимальная длина у нее должна превышать поперечное сечение бочки или любого другого основания.

Также следует изолировать места, в которых дымоходная конструкция проходит сквозь стены, потолочное перекрытие и поверхность крыши. На конце дымоотводящей трубы следует установить зонтик или грибок – элемент, препятствующий попаданию атмосферных осадков внутрь.

После завершения сборки пиролизного устройства его желательно обложить кирпичом, который не только станет аккумулировать тепло, но и будет защитой для окружающих предметов обстановки от избыточного жира.

Как выбрать домашнюю металлическую печь?

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

• регион проживания;
• площадь дома, количество отапливаемых комнат;
• периодичность использования печки;
• дизайн интерьера и предпочтения хозяина дома.

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

Необходимые материалы для самодельного камина или печи

Для того чтоб сделать печь своими руками для отопления приватного дома или дачи нужно использовать следующие материалы:

• лист металла толщиной 5 мм. Это понадобится для сооружения топочной камеры и дымоотводного канала;
• лист металла 0,5 мм – для изготовления своими руками зольника;
• металлические колена для дымоотвода;
• трубы из нержавейки для сооружения дымоотводного канала;
• колосниковая решетка;
• добротная дверца для топочной камеры;
• разнообразные крепежные элементы;
• подставка под корпус (можно использовать уголки и рейки).

Схема изготовления самодельного металлического камина

https://www.youtube.com/watch?v=yN3jGNhJgPw Камин с чугунной топкой своими руками

После заготовки всех необходимых материалов нужно приступать к проектированию печки. Лучше всего составить чертежи до процесса сборки своими руками, что намного упростит установку отопительного прибора в частном доме или даче.
