Обзор отопительного оборудования Теплодар

Плюсы и минусы котла со скелетным теплообменником

У печей оборудованных водяным контуром, которые используются для обогрева индивидуального коттеджа, существуют как преимущества, так и недостатки. Собственнику жилья необходимо их учитывать, перед тем как принимать решение об установки такого источника нагрева.

Кроме того потребуется выбрать размеры топки, которые по тепловым показателям обеспечат надежное отопление дома. При использовании твердого топлива объем топочной камеры должен обеспечить работу источника в течение 8-12 часов от одной загрузки.

Преимущества печи со скелетным теплообменником:

  1. Низкие удельные нормы расхода топлива на выработку тепловой энергии по сравнению с обычными печами.
  2. КПД печи с водяным отоплением может достигать КПД твердотопливного котла.
  3. Низкая стоимость монтажа и установки за счет использования имеющейся печи и дымоотводящих каналов.
  4. Возможность обвязки контура отопления с внутридомовой отопительной системой.
  5. Конструктивная возможность интегрировать печь в существующий дизайн помещения.

К минусам печей со скелетным теплообменником, работающих на твердом топливе, можно отнести необходимость постоянного обслуживания печи по загрузке топлива, отсутствие системы защиты и регулирования. В связи с этим в помещении могут создаваться зоны недогрева или перегрева.

История компании

В 1997 году на отечественном рынке появилась новая фирма – Теплодар. Всего за несколько лет компания заняла ведущие позиции на тогдашнем рынке. Ее продукция устраивала потребителей по качеству и цене. Печи, созданные новым производителем, не только отличались по качеству и техническими характеристиками, но и полностью соответствовали тогдашним дизайнерским требованиям.


Отопительные печи Теплодар

Теплодар выпускает только безопасную продукцию для дачников или жильцов больших городов. Качественные камины способствуют росту и увеличению спроса на отопительное оборудование. Умеренная ценовая политика и крепкие международные связи обеспечивают постоянный рост Теплодара в глазах покупателей.


Отопительные печи Теплодар

Сегодня продукция компании является безупречным лидером на рынках СНГ. Кроме этого, ее продукция пользуется большим почетом на территории Беларуси и Казахстана. Что касается России, то украинская продукция успешно реализовывается в 90 русских регионах. Международное признание компании стало возможным за счет долговечности ее продукции и нетребовательности к обслуживанию.

Фото котлов своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Котел дровяной для водяного отопления: принцип работы

Непосредственный принцип работы такого устройства, как котел дровяной для водяного отопления, достаточно прост и состоит из следующих принципиальных моментов:

  • Дрова при горении выделяют большой объем тепла, которое забирается теплообменником.
  • Теплоноситель в теплообменнике нагревается и несет свое тепло радиаторам, которые установлены по всему дому. Чаше всего в таких системах в качестве теплоносителя используется обычная вода.
  • Теплоноситель снова возвращается к котлу и подвергается нагреву.

Эта схема является самым примитивным и обычным принципом конвекционного нагрева, что может использоваться в системах отопления.

Дровяные печи и печи-камины — модельный ряд и конструктивные особенности

Все печное оборудование, которое представлено в каталоге компании «Теплодар», характеризуется продуманным устройством конструкции.

Дровяные печи «Теплодар»

Отопительные печи серии «Матрица» предназначены для отопления загородного дома или дачи площадью от 70 до 200 м2. Кожух-конвектор печи обеспечивает быстрый, равномерный нагрев помещения и защиту от жесткого инфракрасного излучения от стенок топки. Дымоход можно вывести как вверх, так и назад.

Печи для дома, моделей «Матрица», «Вертикаль» и «Топ-модель», оснащены двух- и трехоборотными топками, что позволяет сократить до минимума время прогрева помещения.

При монтаже большей части моделей дымоход можно вывести не только в верхней части печи (традиционный вариант), но и с тыльной стороны устройства, что в некоторых случаях позволяет сэкономить площадь помещения.

Функциональные печи серии Т – могут быть использованы в любых помещениях, в том числе дома. Удобство использования обеспечивает возможность регулирования режимов работы (интенсивный или экономичный) с помощью ящика зольника.

Печи «Матрица» и «Топ-модель», за счет установленных дожигателей, могут работать в режиме длительного горения, что позволяет использовать меньшее количество топлива: одной закладки хватает примерно на 8 часов.

Печи — камины «Теплодар»

Актуальный дизайн печей «Теплодар» позволяет устанавливать их в интерьере любого стиля

Особенно это важно для такой популярной модификации, как печи-камины, которые, помимо основной функции – обогрева помещения, используются еще и как антуражный элемент для создания атмосферы уюта в загородных домах

«Кадриль» — эффектный современный камин. Топка из жаростойкой нержавеющей стали скрыта за декоративным конвектором, который кроме защитно-декоративной функции, обеспечивает быстрый прогрев помещения конвекционными потоками.

У камина «Кадриль» есть небольшой секрет — под декоративной крышкой в верхней части камина скрыта полноценная двухконфорочная металлическая варочная плита. Камин можно установить в любое место комнаты — у стены или в угол.

Объемное стекло большого размера модели «Румба» и трехсторонние жаропрочные стеклянные вставки, предусмотренные конструкцией печи «Танго трио», обеспечивают возможность в полной мере насладиться видом живого огня.

Такие модели печей-каминов, как «Теплодар ОВ-120», «Кадриль» и «Танго» предусматривают специальное место для хранения дров, что обеспечивает удобство закладки поленьев.

Некоторые модели печей-каминов можно установить как в углу, так и у стены, а другие имеют специальные модификации, которые предусматривают какой-то из вариантов установки.

Модификации печей для дома и печей-каминов могут отличаться по следующим параметрам:

  • наличие самоохлаждающейся стальной дверки;
  • наличие жаростойкого стекла в дверке, его размер и форма (плоская и объемная);
  • мощность, которая определяет отопительные возможности;
  • наличие варочной панели.

Сборка и схема работы

Мы не говорили об этом, но еще одной чертой отопительных котлов является то, что в их конструкции очень много металла. Следовательно, такие котлы будут много весить. Именно по этой причине процедуру сборки следует проводить только там, где в будущем будет находиться котел.

Для начала делаем фундамент под будущий котел, используя для этого специальный жароустойчивый кирпич. Когда раствор высохнет, устанавливаем на фундамент днище бункера для золы. Далее по периметру днища поочередно ставим внутренние стенки отопительного котла и привариваем их.

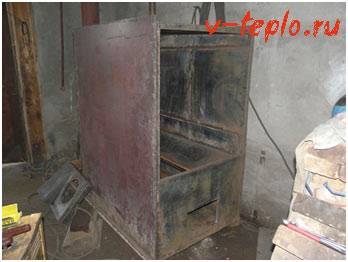

У нас имеется готовый корпус. Внутри него привариваем специальные направляющие, к которым в дальнейшем будут крепиться обменники тепла и колосники. На внешнюю часть бункера привариваются ребра жесткости, изготовленные из металлического прямоугольного профиля. Ребра должны быть установлены вертикально.

Собственно, на этом практически все, наша процедура изготовления котла плавно приблизилась к своей завершающей стадии. Осталось только смонтировать и установить верхнюю плиту и оставшиеся наружные стенки.

Между этими стенками следует засыпать заранее приготовленный песок, который будет выполнять в конструкции сразу две функции:

  • Защищать стены камеры сгорания от того, чтобы они не перегревались и быстро не прогорали.
  • Выполнять функцию дополнительного теплового аккумулятора.

Важно! Несколько слов о песке, который будет засыпаться. Для этого необходимо использовать хорошо промытый песок, в котором нет грязи или органических элементов

Еще до начала работы его следует прокалить на пламени – именно так вы сможете выжечь из него всю наличествующую органику. Если вы не сделаете подобную процедуру заранее, то в процессе эксплуатации котла будет образовываться характерный неприятный запах.

Устанавливается верхняя плита. Все изготовленные емкости из нержавеющей стали устанавливаются сверху на плиту и подключаются к соответствующим контурам системы. Вот теперь точно все. Осталось лишь поставить на место дверцы обеих бункеров и попробовать запустить твердотопливный котел отопления своими руками.

Не много о КПД

В качестве небольшого заключения

Итак, мы с вами попытались разобраться с тем, как сделать и установить твердотопливный котел, не прибегая к услугам профессионалов. Мы предложили вам некоторые инструкции и рекомендации касательно технологии изготовления, а также материалов, необходимый при работе. Если вы будете в точности следовать всем нашим инструкциям по собственноручному изготовлению отопительного прибора, то в итоге вы получите максимально экономичный котел, который к тому же будет очень недорого стоить. Такой котел, работающий на твердом топливе, способен обеспечить комфортные условия проживания, при котором перепады ночных и дневных температур практически не будут заметными.

Как сделать дымоход из кирпича для котла

  • Требования при возведении дымоходов
  • Какие размеры должен иметь дымоход?
  • Правила, которые нужно знать при возведении дымохода
  • Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Технические характеристики печей Теплодар

Одновременно обеспечивать микроклимат в бане (среднюю температуру и легкий пар) и быстро разогреть парилку до нужных высоких температур не всегда представляется возможным. Но конструкторы-теплодаровцы решили эту проблему, создав инновационный встроенный парообразователь. Данное изобретение является запатентованным.

Парообразователь состоит из пластин с отверстиями из нержавейки. Он проходит по всей длине топки, захватывая места с наибольшим накалом. Температура нагревания парообразователя доходит до 500 градусов, и вода, попадающая на него, моментально превращается в пар.

С помощью установленных на баке кранов-дозаторов есть возможность регулирования уровня влажности в парилке бани. Сила подачи может настраиваться от струи до капельного режима.

Производителем предусмотрено дополнительное оснащение:

  • газовые горелки;
  • предлагаются модели с вмонтированными баками под воду, а есть возможность доукомплектации баками навесными или выносными.

В банях «Теплодар», как правило, диаметр у дымохода 115 мм, самый распространенный. А выходы дымоходов, в зависимости от моделей, располагаютя по-разному. Они могут быть как смещенные, так и центральные.

Установка печи «Теплодар»

Для каждой печи у «Теплодара» рекомендации свои. Для наглядности представим схемы установки печи «Сахара 10»

Важно при размещении теплового агрегата соблюдать некоторые рекомендации:

Схема установки одной из печей «Теплодар». Рекомендации имеются в каждом паспорте

  • безопасное расстояние от топливного агрегата до стен из сгораемых материалов должно составлять не менее 500 мм в стороны и назад, 1250 мм вперед и 1200 мм вверх, но при использовании кирпичного экрана такое расстояние может быть сокращено в 4 раза с зазором 30 мм до горючих поверхностей;
  • кирпичный экран устанавливают выше печи на 5 см;
  • перед топочной дверцей следует защитить пол из горючих материалов железным листом.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

  1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
  2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
  3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
  4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
  5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
  6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

Подготовительные мероприятия

Организация печного отопления подразумевает подготовку чертежей, выбор подходящего местоположения для труб и радиаторов, а также грамотный расчет мощности. Дальше изготавливается или покупается регистр и производится кладка конструкции со встроенным теплообменником.

Расчет мощности и габаритов

КПД теплообменника определяется материалами, из которых он изготовлен. Чугунные изделия серий МС-110-300 и МС90-300 обладают мощностью 0,14–0,16 кВт/кв. м для ребра. Учитывая такие цифры, можно спрогнозировать количество секций для обогрева каждого контура. На 10 кв. м площади нужно не меньше 1 кВт. Для здания на 60 кв. м. требуется регистр мощностью 5,5 кВт.

На КПД теплообменника влияют материалы, из которых он изготовлен.

Габариты печной системы составляют 1020x1160x2380 мм. Теплообменник имеет размеры 750x500x350 мм.

Необходимые материалы и инструменты

Для сборки печи нужно подготовить:

  1. Достаточное количество шамотного и полнотелого кирпича с огнеупорными свойствами.
  2. Топочную и поддувальную дверки.
  3. Колосниковую решетку.
  4. Стальные уголки и полосы.
  5. Задвижки для печей и варочной камеры.
  6. Предтопочный лист.

Обвязка твердотопливного котла

В комплектацию твердотопливного котла редко входят циркуляционный насос, автоматика, группа безопасности. Все это владелец докупает сам, руководствуясь особенностями своей системы отопления.

Независимо от типа разводки трубопровод следует оснастить приборами безопасности (см. ниже). Второй этап – обеспечение функциональности системы и комфорта при ее использовании. Здесь следует упомянуть пару устройств:

  • теплоаккумулятор. Благодаря его работе в процессе перезагрузки котла не будет резких температурных перепадов в доме. Это бак большого объема, который устанавливают между котлом и системой на подающей трубе. Для регулировки температуры на выходе из бака устанавливают смеситель с трехходовым клапаном;
  • бойлер косвенного нагрева для ГВС подключают параллельно отопительной системе. Оснащают смесителем и собственным насосом, чтобы при движении от котла к потребителям вода не успевала остыть.

Обвязка котла с теплоаккумулятором

Приобретать или не приобретать насос, если ГВС не предусмотрено – зависит от разводки. Рассмотрим ее основные виды. Открытая система с естественной циркуляцией

Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:

  • в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
  • отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.

Достоинства открытых систем:

  • поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
  • оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).

Минусы:

  • монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
  • неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
  • по той же причине неизбежно завоздушивание контура;
  • теплоноситель частично испаряется, приходится его восполнять;
  • даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.

Трубопровод системы с естественной циркуляцией

Специалисты рекомендуют добавлять в расширительный бак минеральное масло, слой 1-2 сантиметра. Это сократит поступление кислорода в систему и уменьшит испарение теплоносителя.

Закрытый контур с естественной циркуляцией

Насоса нет, но расширительный бак другой – закрытого (мембранного) типа. Конфигурация системы будет такая же, как в предыдущем случае (трубы большого сечения, установленные под уклоном), но некоторых недостатков открытого контура получится избежать:

  • через бак в трубопровод не попадает кислород, т.е. медленнее завоздушивание и развитие коррозии внутренних стенок;
  • не придется регулярно восстанавливать количество теплоносителя в контуре.

При выборе этого типа разводки учитывайте:

Принцип работы печи со встроенным трубчатым теплообменником

Кирпичные котлы со встроенным трубчатым теплообменником имеют водяной контур, соединенный с внутридомовой системой отопления.

Твердое или газообразное топливо сгорает в топочной камере, нагретые дымовые газы отдают тепло через стальные стенки теплоносителю, нагревая его до температуры 95 С.

Чертеж теплообменника

Остывшие дымовые газы за счет разности температур удаляются в дымовую трубу и далее выбрасываются в атмосферу. Нагретый теплоноситель поступает в систему отопления и движется по внутреннему контуру к приборам отопления, где через радиаторные поверхности нагрева, отдает тепло внутреннему воздуху в помещении и остывает.

Далее он возвращается в кирпичную печь, под воздействием естественной циркуляции, вызванной температурным напором на входе и выходе сетевой воды из кирпичного котла.

Если в котел будет вмонтирована сложная конфигурация трубчатого теплообменника, возможно, будет создано большое гидравлическое сопротивление, что не позволит хорошо циркулировать воде в контуре.

Для того чтобы обеспечить равномерный большой теплосъем с поверхности печи, в контуре отопления устанавливают циркуляционный насос. В этом случае расчет циркуляции должен быть выполнен таким образом, чтобы в топке и дымоотводящей системы не возникали процессы конденсатообразования.

Для печей работающий на газовом топливе, имеющим горелочное устройство, можно установить комплекс автоматики с первичными датчиками управления и погодозависимым регулированием, которые обеспечат 100 % автоматизацию процесса горения.

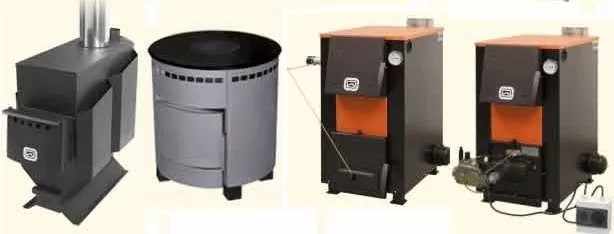

Отопительные установки Теплодар для жилых и хозяйственных помещений

Дровяные теплогенераторы данной марки, в зависимости от своей конструкции, могут применяться для обогрева жилых и хозяйственных помещений самого различного назначения.

  • В качестве дровяной печи для дачи, гаражей и теплиц, объём которых не превышает 50 м 3 , компания Теплодар предлагает компактный многофункциональный отопительно-варочный теплогенератор Печурка. Конструктивной особенностью данной установки являются корпус цилиндрической формы и наличие конвективного кожуха, выполняющего одновременно декоративную роль. Печурка имеет высокий КПД благодаря эффективному обороту дымовых газов в топочном пространстве, который обеспечивается рассекателями. Конвективный кожух создаёт мощные воздушные потоки, быстро прогревающие помещение.

Печь Теплодар Печурка изготовлена из стали, покрытой прочной жаростойкой эмалью. В верхней части теплогенератора расположена чугунная варочная поверхность.

  • Теплолдар Т-100 – это компактная отопительная установка, которая может обеспечить обогрев жилого или хозяйственного помещения объёмом до 100 м 3 . Наличие конвекторов на боковых поверхностях теплогенератора обеспечивает быстрый и эффективный прогрев помещения. Топка Т-100 оснащена горизонтальным дефлектором, который повышает КПД установки и улучшает теплоотдачу, и широкой удобной варочной панелью. Печь изготовлена из высококачественной конструкционной стали, покрытой кремнийорганической эмалью. Для производства колосников используют чугун.
  • Печь для дома Теплодар Вертикаль-Металлика – прекрасное сочетание функциональности и эффектного дизайна. Мощности этой отопительной установки достаточно для обогрева помещений объёмом не более 120 м 3 . Прозрачная дверца топливной камеры, выполненная из жаропрочного стекла, придаёт печам серии Вертикаль сходство с каминами. Герметичность дверцы способствует более длительному горению топлива.

    Для изготовления топки применяют жаростойкую нержавеющую сталь, для варочной плиты – серый чугун. Вытянутая в высоту печь занимает минимум места и позволяет загружать в топку вертикально длинные поленья.

Преимущества

Котел, выполненный из кирпича, считается простой и эффективной обогревательной конструкцией, которую целесообразно использовать для отопления частных домов. Плюсом такого сооружения считается возможность собственноручного изготовления, что позволяет значительно сэкономить, а также быть уверенным в качестве используемых материалов и готового котла. Сам процесс изготовления состоит из минимального количества этапов, не требующих большого количества сварочных работ. Купив готовый теплообменник, не применяют сварку. Кирпичный котел является многофункциональным, так как его можно применять в качестве обогревающего устройства для помещений. Дополнительно, как варочную плиту для приготовления пищи.

Кроме этого, такой котел обладает способностью поддерживать необходимую температуру теплоносителя на протяжении долгого времени, позволяя сохранять атмосферу в помещении здоровой и комфортной

Кирпичная печь позволяет сжигать даже отходы из пластмассы или резины Однако важно знать, что в топке утиля не должно быть более 1/3 части от общего количества топлива

https://youtube.com/watch?v=g3vQT3uUKwM

Для пользователя

По технике безопасности: устройством разрешено пользоваться детям после инструктажа и наглядного примера. Помимо этого, сам производитель выделяет такие плюсы своих печей:

  1. Замечательный, современный внешний вид блока. Устроит по дизайну любое помещение. Все части корпуса выполнены из качественной нержавеющей стали со специальным термостойким покрытием.
  2. Любая модель реализуется с документацией. То есть на блок обязателен сертификат качества, подтверждающий степень безопасности и нормы СанПиНа. Агрегат разрешено ставить в коммерческих заведениях (частные бани или сауны).
  3. Мобильность. Легкий вес и небольшие габариты позволяют легко перемещать любую печь в нужное для обогрева место.
  4. Есть простая и понятная инструкция по эксплуатации, где есть схемы подключения и справочная информация.
