Устройство и принцип работы твердотопливных котлов с варочной поверхностью

Особенности твердотопливных котлов Купер

В качестве топлива твердотопливные котлы компании Теплодар используют дрова, уголь или брикеты. Если в перспективе возможно подключение к газовой магистрали, ко всем котлам Куппер можно приобрести газовую горелку. Кроме этого, имеется возможность подключения пеллетной горелки.

Причем для такого переоборудования не потребуется сварочных работ. В качестве дополнительного источника тепла котлы оборудованы ТЭНами. Это позволяет поддерживать температуру в отопительной системе после сгорания основного топлива.

Благодаря этому температура в помещении остается комфортной более длительное время, о чем говорят отзывы потребителей. Управление работой ТЭНов может осуществляться с помощью выносного пульта.

Котлы Куппер используются в водогрейных системах отопления с принудительной циркуляцией теплоносителя. Они могут выполнять роль самостоятельных теплогенераторов или работать параллельно с котлами других типов. Как и другие твердотопливные агрегаты, котлы компании Теплодар осуществляют нагрев теплоносителя в процессе сжигания топлива.

В котлах Куппер теплосъем осуществляется со всех поверхностей камеры сгорания через водяную рубашку, а также с колосника и через трубы в теплообменнике. Водотрубный колосник позволяет использовать тепловую энергию даже от тлеющих углей, делая работу котла более эффективной.

Корпус агрегата изготавливается из стали толщиной 3 мм и имеет теплоизоляцию из базальтового картона, это делает температуру наружных поверхностей безопасной. Декоративные панели придают оборудованию современный вид.

Модельный ряд

  • Куппер ПРО – модель 2015 года, выпускается мощностью 36 и 42 кВт. Нагнетание вторичного воздуха в топку позволяет использовать его для продолжительного горения (до 8 часов). Водотрубная колосниковая решетка максимально эффективно снимает тепло с тлеющего топлива.
  • Котлы Куппер ОК мощностью 15, 20 и 30 кВт снабжены как водной рубашкой, так и теплообменником. Есть возможность дополнительно поставить регулятор мощности. Легко осуществляется замена горелки для использования другого вида топлива (производства компании Теплодар).
  • Котлы с варочной поверхностью мощностью 10 и 18 кВт позволяют не только отапливать дом, но и использовать их для приготовления пищи. Материал варочной поверхности – чугун.
  • Выбрав одну из пяти модификаций котла с газовой горелкой, можно использовать его как твердотопливный, имея в перспективе возможность подключения к газовой магистрали. В этом случае не придется менять котел, достаточно сменить горелку. Возможны различные варианты мощности: 10 кВт (с варочной поверхностью), 15 кВт, 18 кВт (с варочной поверхностью), 20 кВт и 30 кВт.
  • Пеллетный котел Куппер не только выделяет меньше вредных веществ в атмосферу, но и позволяет автоматизировать загрузку топлива. Достаточно 2-3 раза в неделю досыпать пеллеты в бункер, который расположен над котлом и имеет шнековую подачу. Владельцу остается только удалять золу. Встроенный пульт управления автоматически производит розжиг и регулирует работу котла.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Нюансы системы управления котла верхнего горения

В котлах длительного горения с верхним горением основным принципом управления является регуляция воздушных потоков, поступающих в камеру сгорания. Стандартные агрегаты для этого оснащены механическим приспособлением. Заслонка с цепным приводом приводится в действие в результате работы термостата.

Термостат в котле настраивается на определенный температурный режим. Когда теплоноситель нагревается до нужного уровня, заслонка автоматически устанавливается в определенное положение, снижая интенсивность нагрева. Резко снизить температуру невозможно, т.к. теплоноситель будет по инерции продолжать нагреваться, отапливая помещение.

Увеличить температуру воды, когда захочется также невозможно. До тех пор пока котел не «разгонится», температура будет расти очень медленно.

Устройства с вентиляторами работают несколько иначе. Если понадобится увеличить силу теплоотдачи, то сделать это можно именно за счет вентилятора. Прибор будет нагнетать воздух. За счет него же можно и снизить инерцию котла. Управление происходит автоматически, а датчики фиксируют малейшие изменения температуры теплоносителя.

Изготовление своими руками

Простенький водогрейный котел несложно изготовить самостоятельно. Вот что при этом нужно учитывать:

  1. Выбирать материал топки следует с учетом того, какой вид топлива планируется использовать. Для угля характерна гораздо более высокая температура горения, чем для древесины, поэтому листы для изготовления топки угольного котла следует брать потолще — тонкая сталь быстро прогорит.
  2. Идеальный материал — специальная жаропрочная котловая сталь. На втором месте — легированная жаропрочная сталь с добавками хрома и молибдена, например, марок 12ХМ или 12Х1МФ. Если предполагается использовать обычную сталь, то она должна иметь марку ниже сталь 35. В сталях более высоких марок при нагреве возникает эффект прикаливания, вследствие чего они становятся хрупкими.

В продаже имеются комплекты из вентилятора, термодатчика и контроллера (например, польской компании KG Elektronik), при помощи которых легко организовать принудительную подачу воздуха в топку (см. выше описание работы котла с вентилятором).

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

  1. Плановые осмотры работоспособности котельного оборудования, по графику.
  2. Определение нарушений работы котла: перегревы, возгорания, засорения.
  3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
  4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
  5. Проверка питательной системы котлоагрегата.
  6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
  7. Профосмотр и проверка вспомогательного оборудования.
  8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
  9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
  10. Проверка работы электрооборудования и автоматики защиты.
  11. Проверка работы гарнитуры котла.
  12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

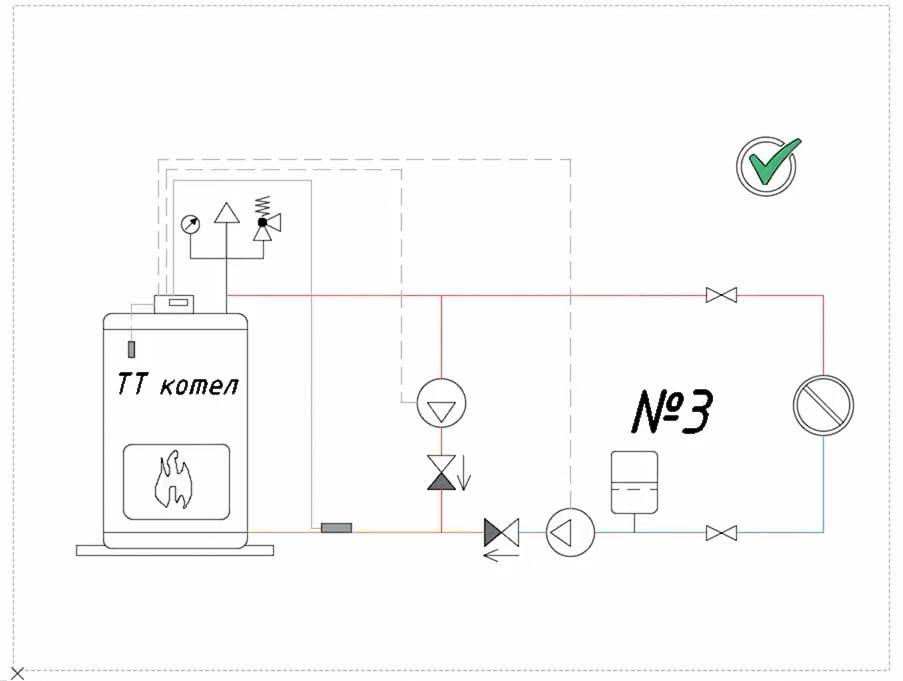

Схема №3

Для защиты котла от конденсата можно использовать не только трехходовой клапан, но и насос на подмес. Во многих моделях твердотопливных котлов имеется выход для насоса подмеса. У системы автоматического управления котлом имеются датчики, которые устанавливаются как можно ближе ко входу твердотопливного котла. Все это работает таким образом: вместе с главным циркуляционным насосом запускается насос подмеса, которые добавляет горячий теплоноситель к обратке, возвращающейся из системы, таким образом максимально предохраняя котел от конденсата. Автоматика ориентируется на датчик на входе, и как только температура достигает, к примеру, 55 градусов — подмес выключается и работает только циркуляционный насос.

Какие недостатки данной схемы обвязки твердотопливного котла? Дело в том, что эта схема называется «количественный подмес», и если мощности котла и самой системы отопления подобраны неверно, насос подмеса будет постоянно пытаться поднять температуру на входе в котел, но (если мощности котла недостаточно) все равно не сможет предотвратить образование конденсата. Именно поэтому эта схема проигрывает схеме №1 (так называемый «качественный подмес»). В схеме №1 все понятно: клапан подаст на вход котла именно такую температуру воды, при которой котел не будет конденсировать, несмотря на все огрехи и ошибки в расчетах мощности.

Твердотопливные котлы по виду топлива

По виду топлива котлы на твердом топливе делятся:

  • Котлы на НЕ гранулированном топливе;
  • Котлы на пеллетах (гранулированное топливо);
  • Универсальные котлы.

Котлы на не гранулированном твердом топливе

Не гранулированным топливом являются уголь, торф, древесина. Этот вид топлива загружается в топку вручную с периодичностью 4-8 часов. Периодичность подброса топлива зависит от требуемой температуры, объема топлива и режима горения.

Пеллетные твердотопливные котлы

Пеллетное топливо это гранулы, являющиеся горючим материалом. Гранула (пелплет) изготавливаются из отходов деревообработки (стружки, опилок). Твердотопливные котлы на пелплете относятся к котлам длительного горения, так как снабжены системами подачи гранул, автоматического розжига и контроля температуры нагрева.

Универсальный твердотопливный котел

По названию понятно, что универсальные твердотопливные котлы работают на любом твердом топливе. Эти котлы комплектуются механическими и электронными системами розжига, контроля интенсивности горения. Все это позволяет полностью автоматизировать процесс отопления дома.

Также в основу работы твердотопливных котлов положены разные принципы сжигания топлива.

Преимущества

Котлы длительного горения с варочной панелью обладают массой достоинств, среди которых:

  • Экономичность. Качественные устройства от проверенных производителей не требуют большого расхода топлива. Котел длительного горения может обогревать дом на протяжении целого дня от одной закладки дров. Более того, эта же закладка дров позволит вам приготовить несколько блюд и обеспечит жилье горячей водой.
  • Экологичность. В процессе сжигания угля и древесины выделяются вредные для окружающей среды газы. В котлах длительного горения они полностью уничтожаются. От топлива остается лишь незначительное количество золы, которую можно применять как удобрение для огорода.
  • Простота использования. Устройства этого типа абсолютно неприхотливы в монтаже и эксплуатации. Многие покупатели самостоятельно устанавливают и запускают твердотопливные котлы для отопления с плитой, не обращаясь за помощью к профессионалам.
  • Универсальность. Такое оборудование может работать на разных видах топлива, таких как дрова или уголь. Кроме того, в ряде моделей можно установить газовую горелку для временного перевода отопительной системы на газ (например, на период, когда семья уезжает из дома).
  • Автономность. Сделав выбор в пользу твердотопливного котла, вы перестанете зависеть от поставок газа и электроэнергии. Просто загрузите дрова в топку — система автоматически обеспечит ваш дом теплом и горячей водой, а также предоставит удобное место для приготовления пищи.

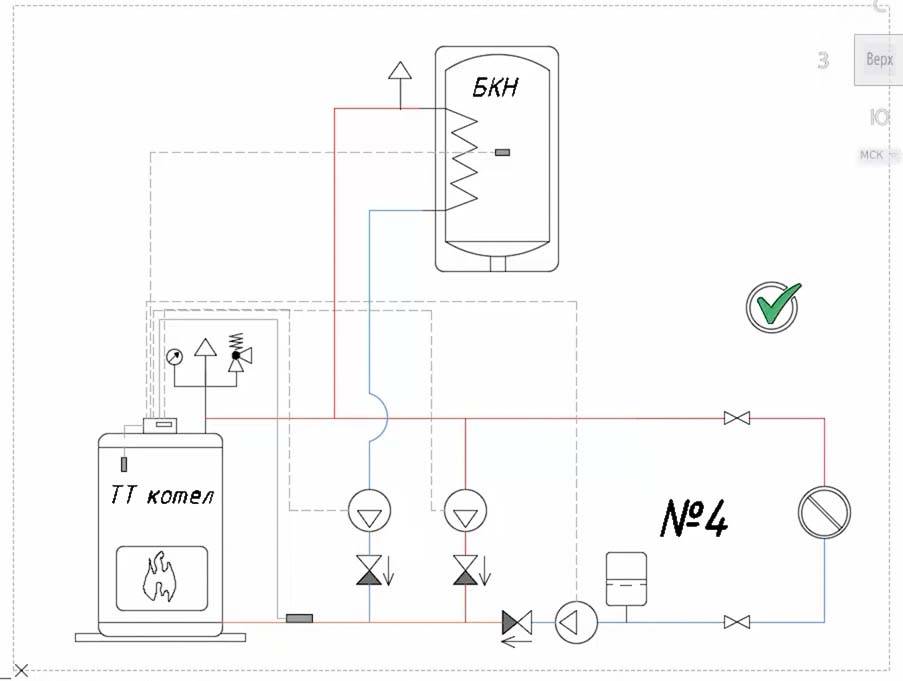

Схема №4

Данная схема подключения практически ничем не отличается от предыдущей, за исключением того, что мы добавили в нее бойлер косвенного нагрева, насос для загрузки бойлера и насос для подмеса. Оба добавочных насоса установлены между котлом и основным насосом. После каждого насоса рекомендуется устанавливать пружинный обратный клапан.

Мощность насоса подмеса приблизительно можно подсчитать как 30% от мощности основного насоса. Например, если основной насос создает расход 1000 литров в час, то насос подмеса подбирается на 300 л/ч. Все подробные расчеты достаточно громоздки, отметим лишь следующее: если насос подмеса по мощности подобран так, как описано выше, т.е. по правилу 30%, а мощность системы отопления правильно согласуется с мощностью котла, то перепад температур на входе и выходе котла не превысит 5 градусов.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

  • выборе дымохода;
  • сварке труб «рубашки»;
  • резьбовом соединении;
  • расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

  • увеличить рабочую температуру до 75 или более градусов;
  • почистить внутренние стенки камеры;
  • поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Принцип действия угольных котлов


Схема работы твердотопливного котла

Стандартный котел на угле имеет вид цельного корпуса с облицовкой. Для снижения теплопотерь используется прослойка из теплоизолирующего материала.

На передней части находится три отсека с крышками защиты от проникновения дыма в комнату. Нижний отсек является зольником. На задней панели снизу располагается отверстие с регулировкой – оно создает естественную или принудительную тягу. Центральная камера – топка, куда закладывается уголь.

Для разделения нижнего и центрального отсеков, создания прямого тока воздушных масс и вывода продуктов сгорания используется колосниковая решетка. При реакции горения потоки теплого воздуха через трубы идут в верхний отсек и подогревают теплообменник. Нагретая вода по трубам направляется на обогрев и в ГВС. Параметры температуры выбираются цепочным регулятором или электронным механизмом.

Агрегаты с ручной регулировкой нужно закладывать 4-6 раз в сутки, поэтому проконтролировать температуру ночью проблематично. Автоматические котлы оснащаются вспомогательным резервуаром для топлива. От одной закладки угля могут работать до недели. Температура теплоносителя при этом не изменяется.

Эффективность

Переходим к очень важному разделу, в котором будем разбирать модели по эффективности работы. В чем суть этого термина? Всем известно, что твердое топливо сгорает достаточно быстро, исключение составляет антрацит

Но так как этот уголь свободно доступен не во всех регионах страны, поэтому чаще всего дома отапливают дровами или брикетами разного вида. Так вот, при сжигании тех же дров выделяется большое количество тепла, часть которого просто вылетает в дымоход.

Поэтому перед производителями всегда стояла задача – найти такие способы, с помощью которых можно было бы повысить КПД агрегата. И такие способы нашлись. Так на свет появились бытовые твердотопливные котлы длительного горения. Что это такое?

Схема пиролизного горения

В этих агрегатах используется пиролизный метод сжигания топлива. То есть, при горении, к примеру, дров при низкой подаче кислорода выделяется так называемый пиролизный газ, который прекрасно горит, выделяя тепло. Поэтому этот тип котлов в своей конструкции имеет две камеры сгорания: в одной горят дрова, в другой выделенный ими газ. Тепло получается сразу в двух топках, что увеличивает количество тепловой энергии. Но так как мы говорили о КПД агрегата, то необходимо сказать, что он в этом случае резко повышается от 65% до 90%. А это серьезная заявка в категорию экономичных котлов отопления.

Но есть в этой классификации два подвида:

  1. Твердотопливные котлы верхнего горения.
  2. Нижнего горения.

В чем разница? Все дело в зоне горения. В первом варианте топливо горит сверху по принципу обычного костра. Не забываем, что горение происходит при небольшой подаче кислорода, поэтому дрова, в принципе, не горят, а тлеют. Чувствуете разницу? Именно так работают котлы марки «Стропува». Кстати, вот этот котел на фотографии снизу.

Котел модели «Стропува»

Второй вариант – это практически тот же агрегат, только топливо тлеет на решетке. Имеет ли это большое значение? Если смотреть чисто с технологической стороны, то разницы нет никакой. В любом случае, теплоноситель в рубашке будет нагреваться, как положено. Здесь два других критерия:

  1. Поджигать снизу закладку удобнее, для этого предусмотрена дверца со стороны зольника.
  2. При нижнем горении сама зона горения статична. Она расположена  на решетке, поэтому стенки топки должны быть изготовлены из металла большей толщины. При верхнем горении зона перемещается по высоте котла по мере сгорания топлива, поэтому жестких требований к толщине металла не предъявляются.

Кстати, вы обратили внимание на конструкцию и форму котла «Стропува»? Это своеобразная вертикально установленная труба по типу шахты. Поэтому часто этот вид называют шахтными твердотопливными котлами

Самое удивительное, что эти агрегаты могут работать практически на любых видах природных горючих материалов. И не только на природных. К примеру, в шахту можно загрузить опавшие осенью листья, лузгу от семечек, щепки, измельченные початки и так далее.

Длительность горения одной закладки

Основные преимущества котлов длительного горения

  • Отличная производительность и высокая тепловая отдача.
  • Достаточно широкая модельная линейка. В настоящее время на рынке можно приобрести самодельные котлы. Это, по сути, тот же «Стропува», только российские умельцы дали ему свое название «Бубафоня» и внесли некоторые конструктивные изменения.
  • Прекрасный внешний вид, который позволяет провести установку в дизайн любого помещения.
  • Простота в обслуживании и настройки теплотехнических параметров.
  • Большое количество моделей автоматизировано.
  • Дешевизна используемого топлива.

Как видите, у стальных и чугунных твердотопливных котлов длительного горения большое количество достоинств. И если к вашему дому газовая магистраль не подведена, то не стоит приобретать электрические котлы. Отопительные агрегаты на твердом топливе прекрасно работают в автономном режиме. Так что на сегодняшний день это оптимальное решение проблемы отопления загородного дома.

Основные виды котлов на угле

Выбрать угольные отопительные приборы можно по принципу действия и по способу сжигания топлива.

Автоматические модели


Автоматический котел с бункером для угля

Для управления агрегатом задействует микропроцессор, подключенный к системе регулировки. Автоматические виды котлов работают на угле с фракциями до 50 мм, поддерживают длительное горение посредством вентиляторных нагнетателей. Продукты сгорания выводятся через тяговую систему. Загрузка топлива осуществляется автоматически через бункер при помощи шнекового транспортера. К особенностям оборудования с автоматикой относятся:

  • снижение себестоимости отопления – за 1 кВт тепла нужно заплатить от 50 до 80 коп в зависимости от региона;
  • экономичность расхода угля – в 1,5-2 раза меньше стандартных моделей;
  • эффективность – реальный показатель КПД составляет 80-90 %;
  • полное сжигание топлива на 3-4 день после закладки;
  • оснащение резервуаром, рассчитанным на 2-7 дней использования топлива.

Пиролизные котлы


Сравнение принципа работы обычного и пиролизного твердотопливного котла

Отличие пиролизного угольного котла заключается в системе длительного горения. Она реализуется посредством двух топок. В главной происходит сжигание угля, в дополнительной – дожиг пиролизных газов. Устройство работает следующим образом:

  1. Разжигание котла. Заслонку открывают полностью, затем при помощи небольшого количества сухих дров поджигают уголь с фракциями 0,5-2 см.
  2. Первичное горение топлива. Достаточно 15-20 мин.
  3. Перевод в режим пиролиза. Понадобится прикрыть заслонку и выставить режим.

Длительного горения


Загрузка следующей партии топлива возможна только при полном сгорании предыдущей

Конструкция оборудования осложнена теплообменником над топкой. От стандартных вариантов отличается и тип сжигания – уголь начинают воспламенять сверху. В сравнении с моделями прямого горения котлы отличаются:

  • экономичностью – топливный материал загружается в 2 раза реже;
  • использованием только сухого угля для предотвращения конденсата;
  • невозможностью дозаправки – рекомендованы слабоспекаемые породы;
  • выполнением повторной закладки только при полном сгорании первой.

Марка угольной породы указывается в инструкции производителя.

Прямого сгорания


Котлы прямого горения стоят дешевле, но имеют ниже КПД и выше расход топлива

Недорогие варианты, которыми можно отопить небольшой дом или дачу. Процесс горения происходит снизу, огонь постепенно распространяется по топке. Теплые воздушные массы двигаются вверх, нагревая теплообменник, а потом – водяной тип контура.

У моделей с прямым горением максимальный показатель КПД – от 70 до 75 %. Это объясняется медленной теплоотдачей нагретых воздушных масс и быстрым выводом их через дымоход.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры. Для изготовления такого прибора нужны:

  • труба и лист из стали толщиной 4 мм;
  • профтрубы, прутья металлические сечением 2 см;
  • электродоты;
  • вентилятор;
  • кирпичи огнеупорные;
  • автоматический регулятор температур;
  • крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

  • бочка из металла (объем – 200 л);
  • стальной лист толщиной 3-5 мм (для создания топки);
  • металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
  • труба Г-образной формы (диаметр – 20 мм);
  • колосник;
  • дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Классификация пищеварочных котлов

Котлы с варочной плитой конструкционно различаются по форме и принципу нагрева. Они укомплектованы пультами управления и защитной автоматикой с датчиками давления и температуры.

По методу установки ВК делятся на стационарные, которые устанавливаются постоянно и передвижные, меняющие свое местоположение в технологическом зале пищеприготовления.

Прямой нагрев сегодня используется редко в связи тем, что в таких устройствах пища чаще пригорает. Современные модели ВК оборудуются опрокидывающимся механизмом, облегчающего выгрузку пищи и мойку бака.

Классификация пищеварочных устройств по типу источника нагрева:

  • паровые, с многократной циркуляцией;
  • газовые, с форсункой для топлива;
  • электрические, с греющими ТЭНами и автоклавом.
  • по конструкции пищевого бака и мобильности: опрокидывающиеся и неопрокидывающиеся устройства, в которых дистиллированную воду используют в качестве теплоносителя;
  • по среде, циркулирующей в греющем контуре: пароконденсатные, водяные и масляные.

Самой популярной моделью является электрический варочный передвижной ВК, с опрокидывающимися сосудами. ТЭНы, как источники нагрева, более перспективны, поскольку имеют широкие возможности по регулировке температурных режимов пищеприготовлении. Газовые или вообще не имеют таких функций, или имеют максимум два режима.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
