Укладка труб теплого пола: варианты

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Выбор оптимального способа укладки

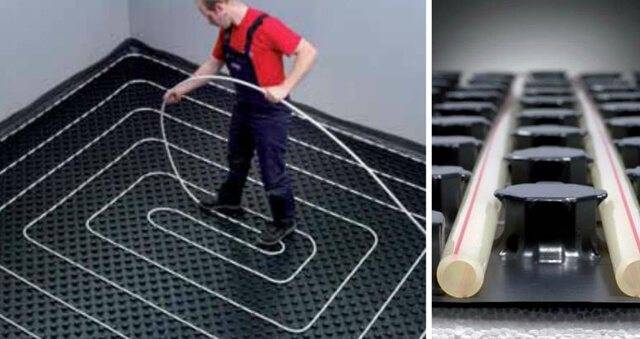

В больших помещениях (холлы, гостиные), идеальным вариант укладки трубопровода является «улитка», она способна равномерно прогревать площадь любого размера. Укладка «змейкой» возможна, однако пол в одной зоне будет горячей, чем в другой.

Для маленьких комнат вполне подойдёт «змейка», ведь на небольшой поверхности разница температур сотрётся и не будет заметна. Этот способ также отлично подходит для помещений со сложной планировкой. Кроме того, расположение вдоль наружных стен контура «змейкой», позволит отсечь холод идущий с улицы.

Идеально подходит данный вариант для помещений с разными зонами. В каждой зоне можно укладывать контур по наиболее подходящей схеме, для создания оптимального микроклимата.

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
3. Обрезка труб производится перед подключением их к гидравлическому насосу.
4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
5. В процессе укладки теплоносителя не рекомендуется на него наступать.

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

• площадь обогреваемого помещения;
• наружный диаметр труб;
• материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

• насколько прочный материал и как долго прослужит;
• теплопроводимость;
• как характеризуется по эксплуатации;
• особенности монтажных работ;
• как соотносятся цена и качество;
• отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

• низкой доступной цене;
• достойной тепловой проводимости;
• простоте монтирования;
• исключительно гладкой поверхности изнутри;
• устойчивостью к воздействию коррозии.

Чаще применяется на практике:

• полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
• полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Расстояние от водопровода до фундамента сооружений

Если водопровод приходится проводить в замкнутых условиях, допустимо сокращение дистанции от фундамента до 1,5 м, обычно используют трубопровод из полимеров, его помещают в кожух выше 0,5 м уровня фундаментной подошвы.

При монтаже водопровода берут следующие минимальные допуски до фундаментных плит и сетей:

• архитектурных сооружений – 5 м;
• оград промышленных зданий, эстакад, опорных конструкций контактных электросетей и связи, рельсовых путей – 3 м;
• железных дорог с шириной колеи 1520 мм не меньше глубины траншеи до основы насыпи и края выемки – 4 м;
• рельсовых путей с шириной колеи 750 мм – 2,8 м;
• уличных бортов на краю автодорог или обочине – 2 м;
• кюветной бровки или подошвы дорожной насыпи – 1 м;
• опор ЛЭП: – с напряжением до 1 кВ. (проводники уличного освещения, электроконтактные линии городского электротранспорта) – 1 м; – от 1 до 35 кВ. – 2 м; – от 35 до 110 кВт и более – 3 м.
• обделок углубленных чугунных тюбингов метро – 5 м;
• обделок из бетонных материалов, размещенных ниже 20 м поверхности почвы – 5 м.
• обделок конструкций метро без гидравлической изоляции – 8 м.

В строительных нормах указаны дистанции до центральной оси деревьев с кроной окружностью меньше 5 м – в этом случае водопровод под землей укладывают от оси не менее, чем на 2 м.

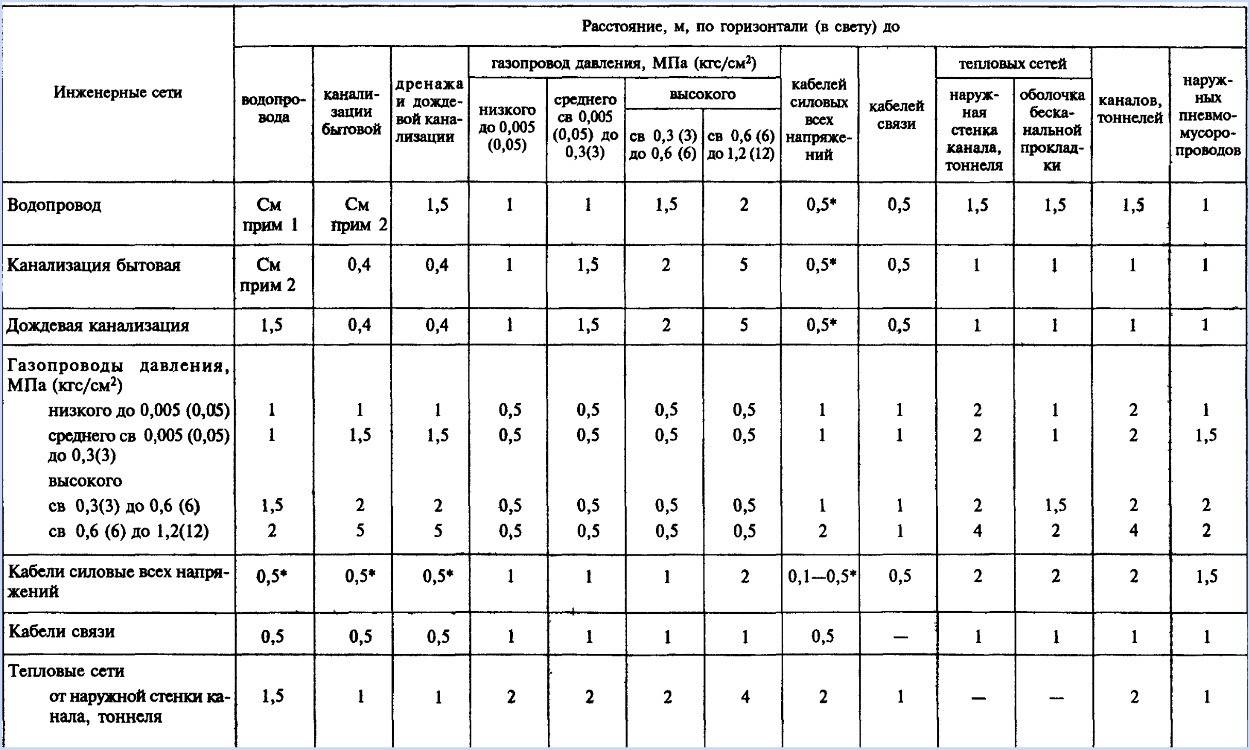

Рис. 5 Нормативы дистанций между коммуникациями под землей

Трубы для пола с обогревом

Для монтажа конструкции «теплый пол» применяют полиэтиленовые или металлопластиковые изделия. Также часто устанавливают теплый пол из полипропиленовых труб своими руками, что достаточно практично. У каждого вида продукции есть как преимущества, так и недостатки, которые следует учитывать перед началом выполнения работы.

В современном строительстве, как промышленном, так и в гражданском, для таких систем применяют трубы, имеющие наружный диаметр 16 или 20 миллиметров.

Полиэтиленовые изделия обладают следующими преимуществами:

• материал изготовления настолько мягок, что позволяет свободно укладывать трубы по спирали или змейкой, выбирая любой угол поворота для элементов контура;
• устойчивость к коррозийным процессам;
• простая укладка;
• долговечность;
• низкая теплопроводность;
• экологичность;
• невысокая стоимость;
• трубопровод, по которому движется теплоноситель, способен выдерживать рабочую температуру в пределах 40-50⁰C, а критическую – 90⁰-95⁰C.

Металлопластиковые изделия ведут себя при укладке иначе, поскольку они боятся резких поворотов – может образоваться залом, в результате чего труба начнет протекать. Критическая температура для металлопласта – 90⁰C, а в режиме стандартной эксплуатации – около 60⁰C (подробнее: «Какая металлопластиковая труба для теплого пола лучше подходит»).

Из преимуществ металлопластиковых труб следует отметить их армирование, благодаря которому при заливке верхней части стяжки нет необходимости заполнять контур водой. Такой показатель как теплоотдача у металлопласта и у полиэтилена при аналогичных монтажных условиях идентична.

Из других достоинств металлопластиковых изделий (см. фото) можно отметить:

• хорошую теплопроводность, благодаря наличию алюминиевой прослойки;
• коррозийную и химическую устойчивость;
• отсутствие склонности к образованию отложений на внутренних стенках.

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Схема 1.

На базе терморегулирующего монтажного комплекта VT.ICBOX Такая схема (см. рис. 4) используется при теплоносителе в подающем трубопроводе с температурой до 60°С. При более высоких температурах теплоносителя необходимо применять специальные технические решения (частичное использование «теплой стены»; применение мелкопористых стяжек, теплоизоляция труб). К преимуществам данной схемы относится ее простота и экономичность.

Таблица 2. Спецификация* материалов «теплого пола» для «Схемы №1» (площадь пола 15 м2)

* Материалы для цементно-песчаной стяжки с пластификатором спецификацией не учтены.

Ее рекомендуется использовать при укладке теплого пола в небольших помещениях, учитывая, что один монтажный узел VT.ICBOX может обслужить только одну петлю теплого пола протяженностью не более 100 м. Коллектор и насосно-смесительный узел для такой схемы не требуются. Регулирование температуры теплоносителя в контуре теплого пола осуществляется встроенным терморегулятором, входящим в состав узла VT.ICBOX.

При повышении температуры теплоносителя выше установленного значения терморегулятор уменьшает расход, тем самым снижая температуру пола. Для устройства «теплого пола» выпускаются монтажные комплекты VT.ICBOX 1.0 и VT.ICBOX 2.0. Автоматическое поддержание температуры в помещении в узле VT.ICBOX-1.0 осуществляется при помощи сервопривода или термостатической головки с выносным термочувствительным элементом, а в узле VT.ICBOX-2.0. – только при помощи термоголовки.

Недостаток систем с узлами VT.ICBOX при подключении их к высокотемпературной системе отопления – неравномерность распределения температуры теплоносителя по длине трубы, что приводит к существенным перепадам температуры пола над соседними трубами. Поэтому, при использовании теплого пола на базе комплектов VT.ICBOX, рекомендуется:в качестве финишного покрытия пола использовать материалы, стойкие к высоким температурам, например — керамическую плитку;использовать толщину стяжки над трубой не менее 50 мм, что исключит скачкообразную неравномерность температур на поверхности пола. Чем больше толщина стяжки, тем меньше перепад температур пола между соседними трубами;укладывать трубы «улиткой». В этом случае «горячие» трубы равномерно чередуются с «холодными», что позволит избежать наличия перегретых участков пола.

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Отклонение от заданных параметров: последствия

Если сделать пол слишком толстым, температура будет ниже положенного. Причина – плохая теплоизоляция. Ее всегда можно увеличить, но тогда потребуется больше энергии. А еще могут возникнуть проблемы с регуляцией системы.

Если сделать слишком толстую изоляцию, при поступлении через утеплитель, теряется большое количество энергии.

Также бывают случаи, когда отдельные части полов теплые, а отдельные холодные (это касается водных конструкций). Скорее всего, тепло плохо распределяется по полу. В том месте, где нет труб, энергия не поступает к покрытию. Можно снизить такой показатель или монтировать дополнительную трубу.

Последняя проблема – если делать слой утеплителя очень тонким, есть риск повреждения стяжки.

Конструкция и исполнение теплого пола

Такая система экономит полезную площадь, поскольку располагается под любым напольным покрытием или цементной стяжкой. Теплый пол из полипропиленовых труб своими руками можно устраивать путем заливки их бетоном или другим пластификатором. При этом по ним циркулирует теплоноситель и равномерно распределяет тепло, начиная от низа по всему помещению.

Внешний вид системы теплого пола

При этом источником тепла может выступать котел или другие типы отопления. Датчики температуры обеспечивают своевременное отключение системы сразу после того как достигается заданная температура, что позволяет экономить электроэнергию.

Монтаж теплого пола своими руками выполняется в несколько этапов:

• подготовка проекта;
• прокладывание и подключение труб;
• проверка и контроль работоспособности системы;
• обустройство стяжки;
• выполнение финишного покрытия.

Рассмотрим более подробно все этапы.

Нельзя сделать теплый пол без подготовки проекта, который нужен, чтобы рассчитать потребность в материалах, отапливаемую площадь, температуру способную обеспечить работу системы, место расположения котла и другие нюансы, включающие диаметр и длину труб. Для эффективного функционирования отопления все расчеты правильнее будет доверить профессионалам.

Монтаж системы начинается с установки коллекторного шкафа, необходимого для подключения контуров к базовой линии, с помощью которой осуществляется подача теплой воды и забирается охлажденная.

Распределительный коллекторный шкаф

Шкаф устанавливается выше уровня пола с целью, чтобы трубы шли вниз, при этом обеспечивался отвод воздуха и нормальное функционирование системы.

Одним из ключевых моментов при устройстве пола с подогревом является гидроизоляция, которая способна защитить помещение от водных протечек. Для этой цели часто применяют пленочные материалы, например, полиэтилен.

Чтобы предотвратить растрескивание стяжки при тепловом расширении специалисты рекомендуют применять демпферную ленту, которую наклеивают по периметру помещения.

С целью сокращения тепловых потерь укладывается теплоизоляция, способная справляться с большими нагрузками и имеющая высокое термическое сопротивление. Для этой цели используется фольгированное покрытие, имеющее отличную механическую прочность, небольшую степень сжатия и равномерно распределяющее тепло по поверхности пола. Для крепления труб и фиксации стяжки используется армирующая металлическая сетка.

Устройство и основные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу или системе центрального отопления подключаются трубопроводы, по которым горячая вода подается в систему уложенных спиралями по перекрытиям труб, а отвод отдавшей тепловую энергию воды осуществляется по обратному трубопроводу снова в отопительную систему.

Работы следует выполнять в такой последовательности:

1. выравнивание поверхности, гидроизоляция (защита от протечек), теплоизоляция, укладка армирующей сетки по слою фольги;
2. укладка труб одним из методов (змейкой или спиралью);
3. устройство распределительных узлов;
4. присоединение к котлу или отопительной системе труб под подачу горячей воды и обратного трубопровода;
5. опрессовка и установка запорной арматуры;
6. испытание системы;
7. заливка труб по комнатам раствором (бетоном) или настилка доской;
8. устройство чистого полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, выравнивающей поверхность основания по горизонтали. Далее обязательно предусмотреть гидроизоляционный слой для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

В качестве защиты от влаги может быть использована полиэтиленовая пленка или специальные гидроизоляционные материалы.

Теплоизолирующему слою нужно уделить особое внимание. В помещениях подвала или первого этажа теплопотери составляют существенную долю, поэтому и толщина теплоизолирующей прослойки должна быть не менее 20-25 см

На втором и вышерасположенных этажах вполне достаточно слоя толщиной в 50 мм.

Утеплителем могут служить:

• пенополистирол;
• минеральная вата;
• стекловата;
• пробка техническая;
• базальтовые плиты и др.

В торговых точках можно приобрести специальные утеплители с углублениями для прокладки труб, эти плиты помогут сократить время работы и снизить трудозатраты. Утеплитель обязательно покрывают слоем фольги, которая служит отражателем тепла и увеличивает теплоотдачу. Армировать основание под трубы желательно с серьезным подходом, так как через год-другой утеплитель прогнется местами, а то и вовсе раскрошится, и вся работа пойдет насмарку.

Заливку стяжки выполняют толщиной 50-60 мм, материал – раствор марок 100-150 или бетон литой М-300, только непременно с добавками пластификаторов, что предотвращает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещин нужно сделать деформационный шов; удобнее всего для этого оставить по периметру зазор в 1-1,5 см, который следует заполнить упругим материалом. Вместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

Нишу в стене выбивают размером приблизительно 60х40х10 см, в зависимости от количества трубопроводов, которые будут там располагаться. В продаже есть готовые коробки, специально предусмотренные для таких случаев, с комплектом всего необходимого.

Виды

Перед началом проведения монтажа нужно подготовить поверхность пола и закупить материалы для установки обогревающей системы. Существует несколько вариантов, как уложить теплый пол:

1. Разместить под половым покрытием силовые греющиеся провода;
2. Настелить электрические маты (Нексанс – Nexans, Санпол, Теплолюкс, Thermomat);
3. Положить трубы ПВХ или металлические для обогрева помещения водяным путем.

Каждая система имеет свои достоинства и недостатки. Использование экранированного греющего кабеля практично при желании сэкономить средства. Установка системы такого типа осуществляется двухжильными и одножильными проводами. Первые более доступны, но являются менее безопасными, поэтому большинство домовладельцев применяют шнуры с двумя жилами.

Фото – схема расположения кабелей

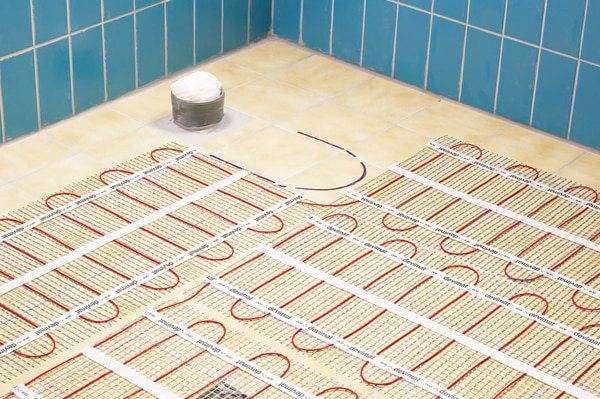

Электрические маты – это системы «в коробке», т. е. уже готовые. Их можно использовать в деревянном частном доме и в любых других помещениях с повышенной пожароопасностью. Их устройство представляет собой плотную основу из пенополистерола (реже из пенопласта), на которую закреплены кабеля. Такая система отопления помещения легко монтируется своими руками и проста в обслуживании, но является довольно дорогой.

Фото – укладка отопительной сетки

Укладка водяного теплого пола производится под стяжку или под плитку в ванной. Конечно, его можно использовать и в других помещениях, но тогда получится большой перерасход коммуникационных материалов и электричества, которое необходимо для нагрева воды. Трубы горячего водоснабжения укладываются спиралью, их температура контролируется при помощи специального датчика, вода нагревается бойлером или котлом отопления. Среди достоинств высокая эффективность и устойчивость системы к внешним воздействиям и возможность устанавливать её под клей. Из недостатков можно выделить сложность проведения работ своими руками и дороговизну оборудования.

Фото – устройство водяной системы

Когда Вы определились с нужным видом теплого пола, нужно подготовить поверхность, на которую будет производиться монтаж системы или укладка матов:

1. Она должна быть максимально ровная, нельзя устанавливать шнуры на щебень или камни – острые части могут повредить изоляцию. Поэтому он предварительно заливается раствором;
2. После на основание настилается теплоизоляционная пленка. Под паркетную доску, линолеум, ламинат используется пенофол. Это покрытие из нескольких слоев фольги, общей толщиной в 14 мкм. Оно обеспечит эффективность работы нагревательных проводов и защитит их от сырости (если шнур устилается в частном доме на первом этаже);
3. Нужно отметить, что перед укладкой водяного теплого пола под кафель и плитку устанавливается пеноплекс. Если в помещении не предусматривается высокой влажности или сырости, то можно применять даже ГВЛ для пола;
4. В некоторых случаях используется сухая укладка теплого пола, т. е. без стяжки. Такой вариант теплоизоляции подойдет для частного дома со слабыми перекрытиями или для помещения, где нет возможности сделать стяжку на втором этаже. Здесь поверхность устраивается с полистирольной несущей системой, на наружную сторону которой крепится натуральная деревянная доска или ламинат.

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
3. Обрезка труб производится перед подключением их к гидравлическому насосу.
4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
5. В процессе укладки теплоносителя не рекомендуется на него наступать.

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

Как рассчитать необходимое количество труб

Прежде чем приступить к монтажным работам по установке трубопровода, необходимо провести ряд подготовительных работ. Так, наиболее важным этапом подготовки проекта обогревательного оборудования является расчет количества труб для устройства теплого пола.

Если в комнате в дальнейшем будут размещаться предметы мебели или бытовая техника, то под ней запрещается проводить укладку трубы для теплого пола. Соответственно, площадь теплоисточника будет на порядок меньше. Необходимо учитывать и тот факт, что укладка нагревательного элемента должна осуществляться на расстоянии 20 см от стеновых перекрытий.

Что касается материала, из которого сделан трубопровод. Существует четыре вида:

• пластиковые,
• металлопластиковые,
• алюминиевые,
• медные.

Безусловно, самым лучшим вариантом станут два последних варианта, которые обладают высокими эксплуатационными характеристиками, долговечностью и отличной теплопроводностью. Но вместе с тем, тепловой элемент из таких материалов обойдется вам очень дорого.

На расчет длины контура теплого пола влияет и шаг петли, который может колебаться от 10 см до 30 см. Так, существуют некоторые стандарты расхода трубопровода в зависимости от шага. Для удобства мы свели эти данные в таблицу.

Кроме этих стандартных значений, многие специалисты утверждают, что рассчитать длину необходимого трубопровода можно по такой формуле:

L = S / N*1,1

• S – рабочая площадь теплоносителя,
• N – шаг укладки
• 1,1 – коэффициент запаса на изгиб.

Также во время проведения расчета необходимо прибавить количество метров от пола до коллекторной установки и назад.
