Технология укладки электрического теплого пола под плитку – нюансы монтажа

Монтаж ИК пола из стержней

Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2

Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию

Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами

Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Схема монтажа и подключения стержневого инфракрасного теплого пола

Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.

Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.

Подключение стержней

При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки

Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.

Укладка напольного покрытия на стержневой ИК пол

Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

Монтаж инфракрасного стержневого пола под плитку

Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.

Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления

Монтаж теплого пола под плитку

Для обеспечения максимальной эффективности системы обогрева на стяжку требуется уложить специальный утеплитель. В качестве подходящего варианта рекомендуется использовать пенофол. Им необходимо проклеить встык всю обрабатываемую поверхность, оставив вдоль стен зазор в 3 – 4 см. Этот зазор по всему периметру фиксируется с помощью демпферной ленты. Если вы выполняете укладку тёплого пола под плитку своими руками на деревянное основание, на поверхности утеплителя придётся разместить металлическую сетку, обеспечивающую пожарную безопасность конструкции. К ней удобно крепить элементы системы обогрева с помощью кабельных стяжек. Дальнейшие действия зависят от типа комплектующих:

  • При использовании нагревательного кабеля или инфракрасных стержней требуется повторная заливка бетонной стяжки. Её толщина должна составлять порядка 3 см. После того как смесь затвердеет (это произойдёт через пару дней), сверху на клей укладывается плитка. Однако для полного высыхания получившегося пирога потребуется около месяца. На протяжении этого срока недопустимо включать систему обогрева.
  • Если выбор сделан в пользу более дорогих, чем резистентный кабель готовых матов, то необходимость в заливке верхнего слоя бетонной стяжки отпадает. Появляется возможность сразу использовать плиточный клей и укладывать плитку. Благодаря этой особенности расходы на материалы и сроки проведения работ существенно сокращаются.

Заключение

Никто не рождается с инструментами в руках. Чтобы добиться удовлетворительных результатов потребуется определённые навыки, время и много терпения. И если вы хотите обустроить по-настоящему надёжный и эффективный тёплый пол под плитку, технология укладки будет играть решающую роль.

Мы рекомендуем

Если вы сами не можете или не хотите самостоятельно укладывать теплый пол, воспользуйтесь сервисом по подбору мастера в своем городе. PROFI.RU — это крупный рекомендательный сервис по подбору специалистов.

  • более 400 000 специалистов;
  • более 500 видов услуг;
  • более 4 000 000 клиентов;
  • более 1 000 000 подлинных отзывов.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Грунтовка пола

Укладка теплоизоляции

Создание схемы и расчет

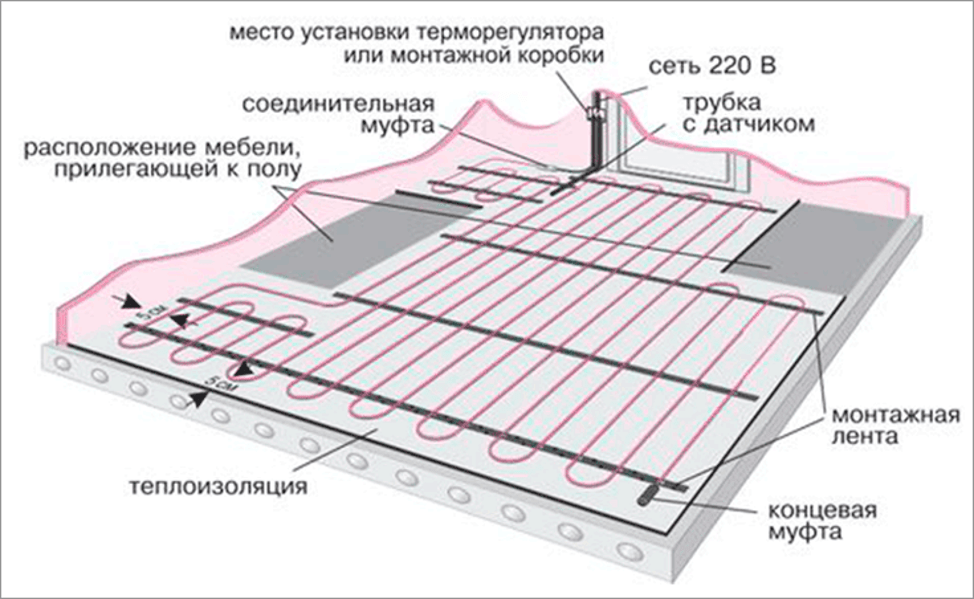

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

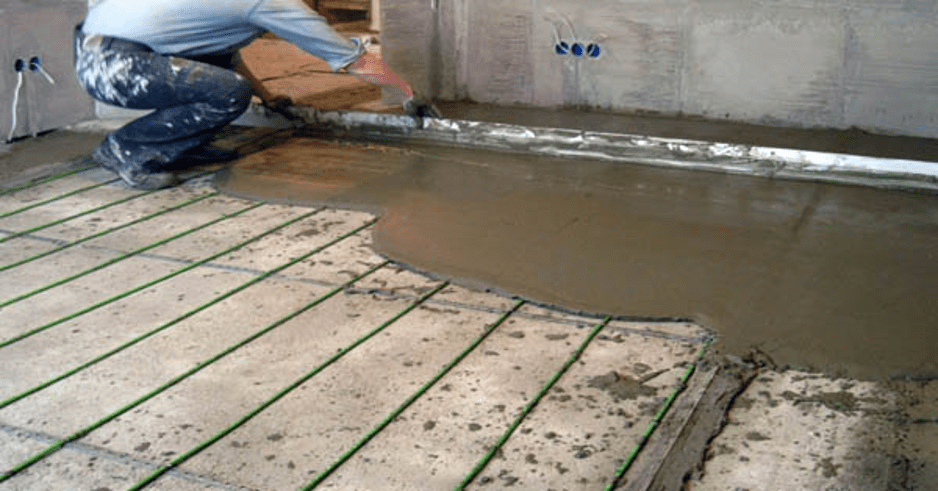

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Монтаж электроподогрева

Установка тёплых полов с электрическим подогревом производится с учётом нюансов выбранного вида оборудования. Вкратце рассмотрим рекомендации по монтажу каждого вида.

Кабельный подогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двужильным, следует отдать предпочтение более надёжному двужильному. Укладка кабеля производится следующим образом:

  • поверх армированного выравнивающего основания нужно положить встык слой нефольгированного пенофола (теплоизолирующий материал);
  • на пенофол укладывают и крепят саморезами монтажные ленты, на которые производится монтаж кабеля согласно проектной схеме (длина рассчитывается в зависимости от площади подогреваемой поверхности, резка кабеля недопустима);
  • поверх кабеля выполняют стяжку из цементно-песчаного раствора толщиной приблизительно 3 см.

Нагревательные маты не требуют для своей установки выполнения стяжки, класть плитку можно непосредственно на маты, покрывая их слоем плиточного клея. Чтобы заполнить пустоты в матах и приклеить плитку всей площадью к основанию, слой плиточного клея должен быть не менее 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности керамической облицовки сокращает время нагрева пола после включения системы.

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, чтобы исключить возможность их повреждения.

Инфракрасная система подогрева обеспечит эффективный прогрев помещения с помощью плёночного термопокрытия, если уложить его на 80% площади пола. Монтаж инфракрасной системы подогрева не требует заглубления её в стяжку и выполняется за один день. Повреждение и выход из строя одного плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Чтобы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, нужны определённые теоретические знания и навыки выполнения этого вида работ, поэтому монтаж лучше поручить профессиональным исполнителям.

Подготовка основания

Успешный монтаж электрической системы напольного подогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Рассмотрим эту важную составляющую обустройства тёплых полов, разбив её на этапы:

  • демонтаж старого покрытия пола;
  • устройство паро- и гидроизоляции;
  • монтаж теплоизоляции;
  • сооружение стяжки под тёплый электропол.

Демонтаж старого покрытия пола

Старое напольное покрытие демонтируется до несущего бетонного основания, после чего производится черновое выравнивание пола – тонким слоем (1-1,5 см) жидкого цементно-песчаного раствора заполняют с помощью шпателя сколы и раковины, предварительно загрунтовав поверхность бетона. К дальнейшему обустройству основания можно приступать только через 2-3 дня, когда нанесённый затвердевший раствор высохнет.

Устройство паро- и гидроизоляции

Поверх отвердевшего и высохшего раствора укладывают крест-накрест два слоя плотного листового технического полиэтилена с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стены выполняется величиной 10 см и также покрывается в местах прилегания мастикой. В зависимости от вида мастики, сохнет она 1-2 суток.

Первый слой пароизоляционной пленки укладывается для паро- и гидроизоляции

Выполнение теплоизоляции

Чтобы исключить потери тепла за счёт теплоотдачи вниз, поверх полиэтилена необходимо устройство теплоизоляции, которую выполняют укладкой встык листов экструдированного пенополистирола толщиной 3-10 см (в зависимости от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают тем же составом.

После высыхания битумной мастики приступают к устройству подготовительной упрочняющей стяжки.

Сооружение стяжки под тёплый электропол

Поверх теплоизоляции из экструдированного пенополистирола укладывают арматурную сетку, стальную или стеклопластиковую. Стальная сетка вяжется из арматуры толщиной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластиковой арматуры вяжут с помощью специальных пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким образом, чтобы она не касалась теплоизоляции – положить под прутки мелкие плоские камешки или нарезанное узкими короткими полосками стекло.

Стяжку выполняют из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого перемешивания полипропиленовой фибры, которая повышает стойкость основания к растрескиванию. Через сутки после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после чего плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Затем основанию дают время полностью высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

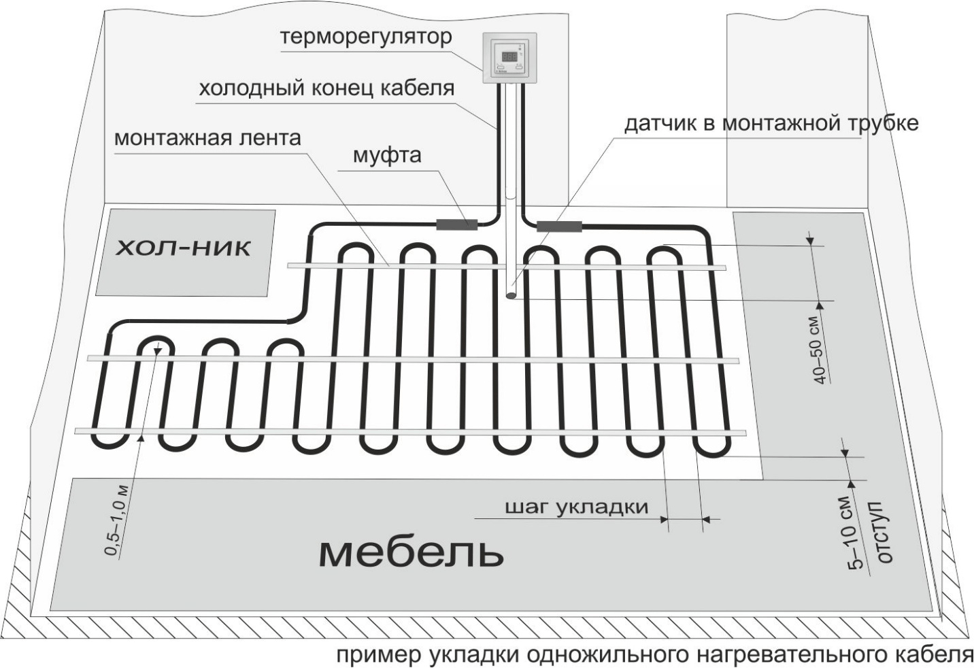

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

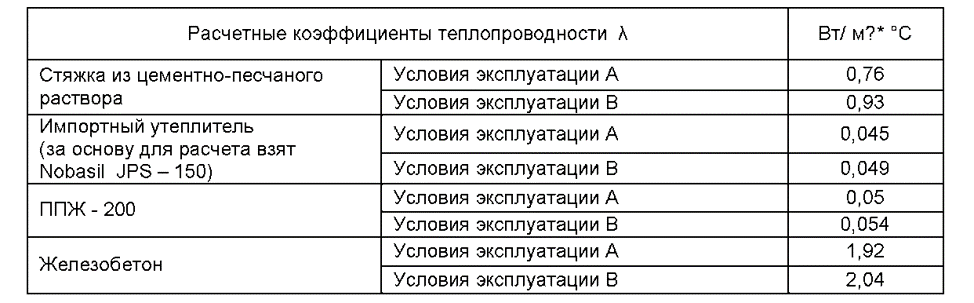

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

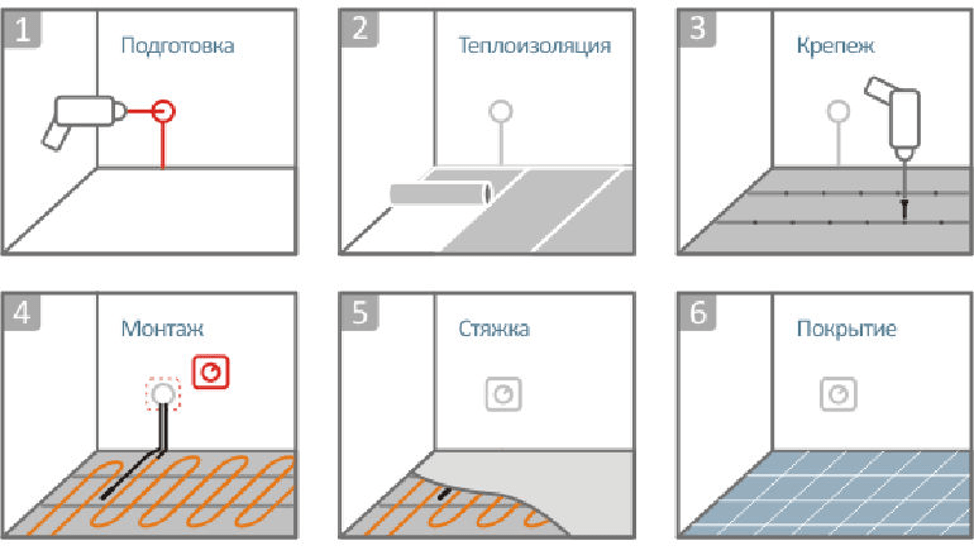

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Виды

На выбор электрической системы влияет вариант ее использования: в качестве основного или же дополнительного отопления, какая площадь планируется под монтаж, какой материал выбран для финишного покрытия пола и другие факторы. Но первоначально нужно определиться с видом самой системы, от которого зависит способ ее укладки и подключения. Рассмотрим существующие технологии электрического обогрева пола.

Кабельный

С этого варианта началась история электрических систем для нагрева полов в помещениях различного назначения. Нагревательным элементом служит токопроводящий кабель, на который подается напряжение. По исполнению он может быть одно- или двужильным. Второй вариант легче уложить и подключить в схему. Но он дороже одножильного проводника и при размещении на значительных по площади объектах есть вероятность возникновения магнитного поля.

Для упрощения и повышения скорости монтажа выпускают нагревательные маты – рулонные изделия из синтетической сетки с закрепленным на ней кабелем. Они дороже бухты с обычным кабелем, но не требуют приобретения крепежной фурнитуры и проведения расчетов длины проводника для определенной площади обогрева.

Кабельный теплый пол

Кроме провода с двойной изоляцией, любая кабельная система также включает терморегулятор и температурный датчик. Особенностью реализации кабельного теплого пола является необходимость его монтирования в стяжку под напольным покрытием или в плиточный клеящий состав.

Пленочное покрытие на основе инфракрасной пленки

Такое покрытие представляет собой многослойную тонкую (менее 1 мм) пленку износостойкого полиэтилена. Между слоями находятся карбоновые нагревательные элементы. Характерная особенность данной технологии – нагрев окружающих предметов и материалов происходит за счет распространения инфракрасного излучения.

Пленочное покрытие дороже, чем кабельные системы, но более привлекательное из-за простоты установки под любое покрытие на горизонтальных и вертикальных поверхностях, высокого КПД, полной пожаробезопасности.

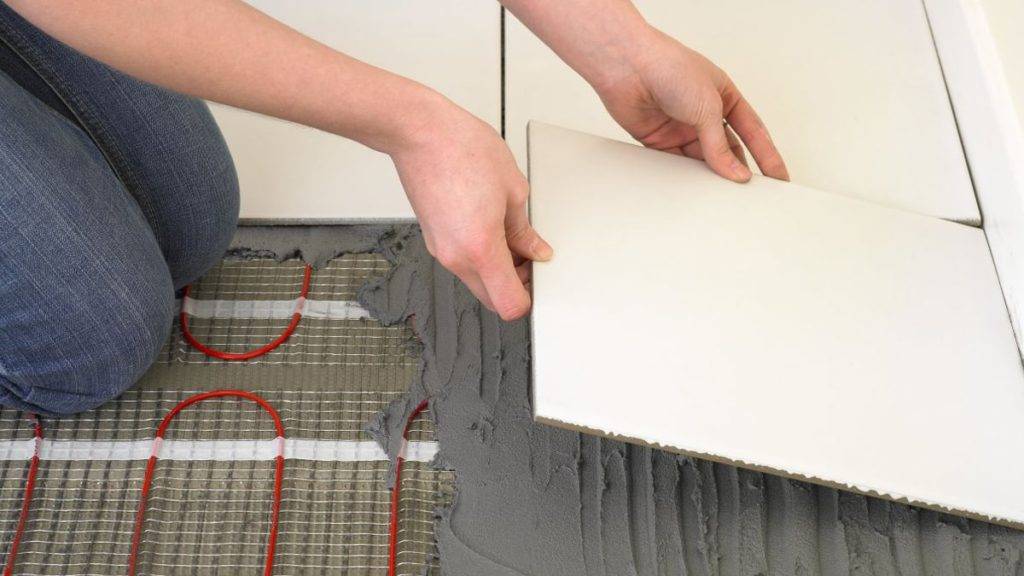

Стяжка и укладка плитки на теплые полы

Толщина стяжки для теплого пола напрямую зависит от типа выбранного нагревательного элемента: в случае кабеля это параметр составляет от 30 до 50 мм, а для нагревательных матов – не более 30. При использовании последних и вовсе можно обойтись без стяжки при достаточной толщине слоя плиточного клея.

Укладка плитки существенно будет отличаться только одним обстоятельством: необходимо закупить клеевой раствор и состав для затирки, предназначенные именно для укладки теплых полов. Следует помнить о некоторых нюансах:

  • Схему укладки необходимо подобрать так, чтобы обрезанные плитки оказались по краям.
  • Укладку лучше начинать с угла комнаты, противоположного входной двери.
  • Нанеся клеевой раствор зубчатым шпателем, плитку немного вдавливают вглубь рукой, контролируя положение каждого элемента при помощи уровня.
  • Для получения ровных швов используют пластмассовые крестики.
  • После высыхания клея осуществляют затирку швов, сразу удаляя мокрой ветошью выступившие части раствора.

Рекомендации специалистов

При самостоятельной организации интегрированной в пол обогревательной системы помогут советы специалистов:

  • Сначала изучите, а затем выполняйте инструкции производителей.
  • Рекомендуемое время монтажа – теплый период.
  • Для фиксации пленочных полотен не применяют металлические изделия.
  • Наличие заземления – обязательно.
  • Оставьте себе схему укладки с размерами. Она обезопасит будущие работы со сверловкой стяжки.
  • Слой стяжки должен быть равномерным.
  • Элементы системы не располагают ближе 10 см от других приборов отопления.
  • 5-10 диаметров применяемого кабеля – минимально допустимый радиус его изгиба.
  • Соединительная муфта нагревательного и «холодного» провода должна располагаться горизонтально (на полу).

Уровень комфорта, обеспечиваемый теплыми полами, ценится гораздо больше, чем дополнительные расходы на электроэнергию в холодный сезон. Кстати, рачительный хозяин сможет сэкономить при самостоятельно выполненном монтаже системы обогрева с применением качественных и надежных комплектующих.

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

  • Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
  • Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
  • Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
  • Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

  • Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
  • Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Организация бетонного слоя

Плиточная кладка на бетонной стяжке является наиболее распространенным методом монтажных работ по установке тёплого водяного пола.

Обратите внимание!

  • Мозаика из битой плитки: пошаговая инструкция, как выложить своими руками (140 фото идей)

  • Мозаика для ванной комнаты: ТОП-150 фото новинок дизайна, а также современные идеи для комбинации плитки-мозаики

  • Кварцвиниловая плитка для пола — что это? Особенности применения, преимущества, недостатки, выбор, производители, фото

Специалисты рекомендуют использовать уже готовые строительные смеси, которые содержат ряд полимерных смол (составы разработаны специально для теплого пола). Общая толщина бетонной стяжки составляет 6 см, над трубами – до 3 см.
