Уличная печь мангал своими руками: порядок работ и советы печников по выкладке

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

  1. Верх топочной, облицовочной части выводятся в один уровень.
  2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
  3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.
  1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
  2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

  • натуральный (плитняк, кругляк) или искусственный камень;
  • жаропрочная, клинкерная, тротуарная плитка;
  • декоративная штукатурка;
  • побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи

Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Материалы для строительства

Большой ассортимент продукции на строительном рынке позволяет решить вопрос о подборе материалов для кладки уличной печи, возводимой своими руками. Так, варочные печи можно сделать из газобетонных блоков либо огнеупорного кирпича. Именно эти материалы способны в полной мере удовлетворить запросы застройщика для установки уличной печи из кирпича (или любого другого материала) и мангала во дворе. Более простым вариантом установки уличной печи своими руками считается приобретение уже готовой модели, изготовленной из металлического или чугунного каркаса. Такой выбор потребует дополнительных расходов, но он подходит для тех, кто не располагает временем на проведение монтажных работ или же не знает, как сделать уличную печь с коптильней и другими функциями самостоятельно.

Газобетон, будучи самым дешевым материалом, существенно уступает кирпичной кладке с высокими огнеупорными свойствами внешней привлекательностью. Уличный мангал из блоков нуждается в финишной облицовке.

Для людей, готовых выложить лишние деньги за уже готовую к сборке печную конструкцию, предлагается много интересных решений. Например, можно приобрести готовую печь барбекю. В данном случае есть и положительные моменты:

  • высокая скорость получения готовой к эксплуатации печи;
  • простота монтажа устройства — справиться с работой по прилагаемой производителем инструкции сможет даже новичок, достаточно только иметь специальный клей и весь комплект изделия.

Единственной сложностью использования готовой уличной печи или гриль барбекю является то, что корпус топки все равно придется делать самостоятельно.

Несмотря на видимое удобство применения готовых вариантов, подобрать удовлетворяющие по всем параметрам уличные барбекю или варочную печь не так-то просто. Учитывая это, опытные мастера рекомендуют выделить свободное время и построить уличное барбекю своими руками. В этом есть несомненные преимущества, пренебрегать которыми не стоит, поскольку можно значительно сэкономить на собственном комфорте. Например, уличная печь для дачи из кирпича или любого другого материала будет иметь размеры, строение корпуса и облицовку, которые полностью соответствуют дизайну частного дома или дачи.

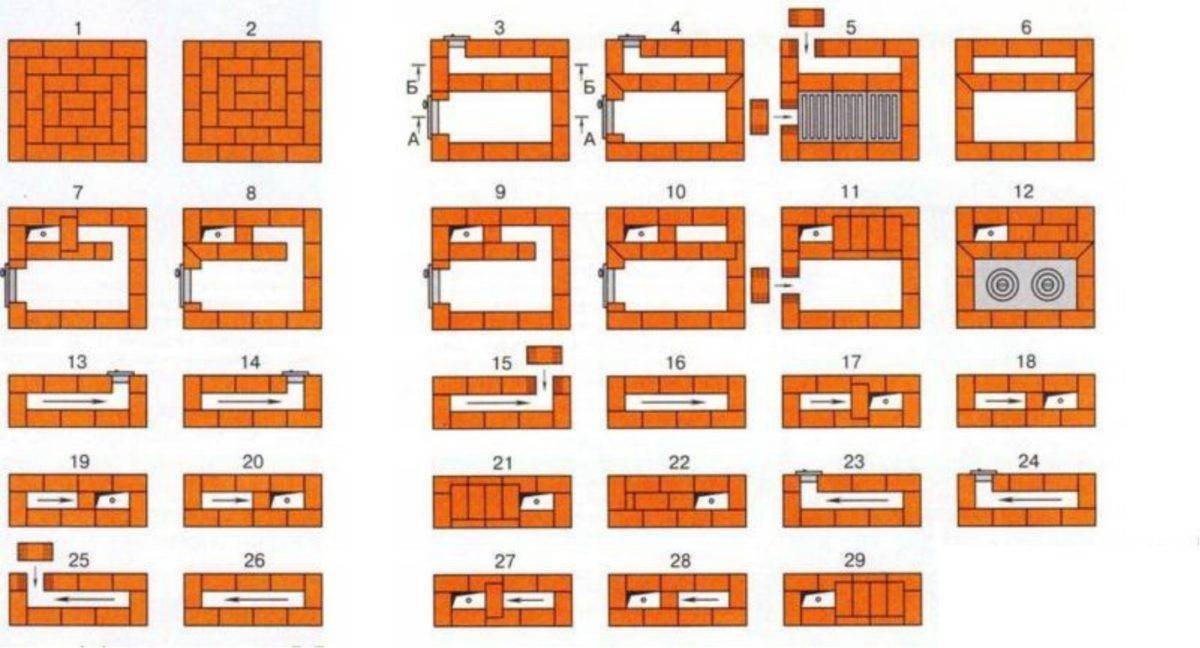

Порядовки

Возвести печь барбекю своими руками – довольно трудоемкий процесс. Порядовка нужна для выполнения качественной кладки. Порядок действий таков:

  1. Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
  2. Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
  3. Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
  4. Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
  5. Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
  6. Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
  7. Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
  8. Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
  9. Последним этапом служит расшивка швов до застывания состава.

Инструменты и материалы для укладки барбекю из кирпича

Чтобы построить печь барбекю для дачи, понадобятся инструменты для укладки раствора, строительный отвес по двум измерениям (вертикали и горизонтали), уровень, резиновый молоток, шлифмашина, пила для мокрой резки кирпича. Также следует подготовить соответствующие диски. В качестве вспомогательных инструментов пригодятся сито (для просеивания песка и глины), ведра для замешивания раствора, капроновая нить для порядовки.

Из материалов необходимо приобрести красный и шамотный кирпич, готовую смесь для кладки или глину. Для фундамента понадобятся цемент, гравий, речной песок и арматура (для закладки в основание конструкции). Количество материалов определяется размерами будущего мангала. Для постройки опалубки потребуются доски.

Для строительства барбекю понадобятся молоток, уровень, шлифмашина и строительный отвес

В зависимости от того, что предполагает проект печи барбекю из кирпича, дополнительно могут понадобиться стальные листы, дверцы, заслонки, колосниковые решетки, поддувала, крепления для шампуров и прочее печное литье.

Расчет количества материалов для барбекю из кирпича своими руками

Когда фундамент окрепнет, можно приступать непосредственно к кладке. Во избежание задержки строительства из-за нехватки материалов следует тщательно выполнить расчеты расходников. Первое, что поможет в кладке барбекю из кирпича, – чертежи будущей конструкции. При планировании размеров постройки стоит учесть не только возможную свободную площадь, но и личные предпочтения. Печь должна соответствовать вашему росту. Помимо этого, необходимо, чтобы рабочая поверхность сочетала в себе удобство и безопасность эксплуатации.

Далее следует учесть размеры кирпича: длина составляет 25 см, ширина – 12 см и высота – 6,5 см. В расчеты обязательно требуется включить ширину шва раствора. Вполне естественно, что количество кирпича определяется как размерами печи, так и ее функциональными особенностями

Кроме того, необходимо взять во внимание тип дымохода и высоту дымовой трубы

При расчете количества кирпича необходимо учитывать толщину шва раствора

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки.
  • В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Чтобы все сооружение не намокало под дождем или снегом, можно соорудить специальный навес. Это даст возможность заниматься готовкой блюд при любых погодных условиях. Также, с целью создания более практичной и комфортной зоны готовки, можно предусмотреть наличие разных полочек, столешницы и мойки. Эти элементы можно соорудить отдельно от общей конструкции мангала-коптильни.

При таком декорировании и обустройстве можно сделать комфортное и уютное место для готовки еды для семьи и гостей.

Уличная печь своими руками

Перед началом работ нужно подготовить необходимые для строительства материалы. Их можно приобрести в любом строительном магазине, а некоторые наверняка уже есть у вас на даче. Список необходимых материалов:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

  • Песок.
  • Цемент.
  • Шлакоблок.
  • Несколько стальных стержней.
  • Щебенка.
  • Асбестоцементный лист.
  • Кирпич — для кладки стен.
  • Стальная труба.

Также для строительства печки понадобится инструмент: кельма, уровень, лопата, отвес, молоток для разбиваниякирпичей.

Любая стройка начинается с подготовки фундамента, который защитит постройку от талой и дождевой воды. Для дачной печи лучше всего подойдет плитка.

Под фундамент необходимо выкопать неглубокую яму, утрамбовать землю и выложить стержнями.

Затем к ним нужно проволокой привязать еще парочку горизонтальных стержней. Каркас готов, его можно залить раствором — смесью щебня, песка и цемента. Если вы заливаете фундамент летом, то время от времени его нужно поливать водой, дабы предотвратить растрескивание покрытия.

После этого нужно прекратить работы на несколько дней, пока фундамент полностью не застынет.

На фундамент производится установка шлакоблочного основания — оно поднимет высоту печи. Достаточно будет одного-двух слоев шлакоблоков. На них укладывается асбестоцементная плитка. Края плитки, выходящие за основание, нужно обрезать с помощью болгарки.

Следующий этап — монтирование кирпичных стен. Так как печь должна быть надежно защищена от влаги и высокой температуры, то для кладки нужно использовать цемент. Кирпичи можно укладывать как обычным способом, так и ребром — высокая теплоотдача в данном случае необязательна. При кладке печи нужно периодически проверять ее ровность с помощью уровня и отвеса.

Также нужно постоянно контролировать величину швов. После установки всех кирпичей сверху накладывается асбестоцементная плита с двумя отверстиями для воздуха.

Следующий этап по созданию печи — кладкаарки:

  • Для центрального камня нужно подготовить две совершенно одинаковые фанерные оправки. Их необходимо вмонтировать в жарочную и топочную камеры, а последующую кладку кирпича производить непосредственно на них. При выполнении кладки нужно быть предельно внимательными и аккуратными.
  • После того как последний кирпичик займет свое место, фанеру можно убрать. Получится красивая печная арка.

У печи обязательно должна быть труба, через нее происходит удаление дыма. Она устанавливается сзади печки и цементируется. Чтобы не обжечься о дымоход, нужно зацементировать и его открытую нижнюю часть.

Печь почти готова. Для придания ей эстетического вида подойдет любой термостойкий материал. Это может быть керамогранит, натуральный камень или плитка.

После того, как работа по установке печи окончена, нужно проверить ее в деле — затопить

Обратите внимание, насколько хороша тяга, нет ли щелей, через которые выходит дым и продукты горения. Если недостатков не выявлено, то печь полностью готова к кулинарным экспериментам

Материалы для возведения уличной печи

Несмотря на разнообразие строительных материалов на прилавках современных магазинов, существует всего несколько вариантов, применимых для возведения уличной печи своими руками:

  • кирпич жаростойкий или газобетон – это, пожалуй, единственные материалы, которые могут выдерживать высокие температурные показатели;
  • готовая печная конструкция из железа или чугуна, которая в значительной мере сокращает сроки её монтажа.

Естественно, блоки из газобетона намного дешевле кирпича, но последний имеет более привлекательный внешний вид, благодаря которому готовую уличную печь для дачи не нужно облицовывать. Блоки, в свою очередь, требуют дополнительной отделки облицовочными материалами.

На сегодняшний день многие владельцы загородный домов или дачных участков отдают предпочтение готовым изделиям, конструкциям, которых можно рассмотреть на фото. Такие печи для дачи, размещаемые на улице, обладают одним существенным преимуществом – быстрый монтаж своими руками, который под силу даже школьнику.

Красивые варианты уличных печей

Необходимые для работы материалы

Основной составляющей раствора для печной кладки, является глина. От качества приготовленного раствора зависит дальнейшее использование дачного мангала. Он должен быть средней пластичности, потому что дает минимальную усадку, не трескается, прочно связывает кирпичи и выдерживает высокую температуру.

Для заливки опалубки фундамента нужны доски, арматура для сцепки, чугунные дверцы на топку и элементы печи (круги под разный размер казана), столешница и мойка, по желанию.

Выбор кирпича, песка, цемента

  1. Кирпич (жаропрочный и облицовочный). Он должен иметь правильную форму и размер, прямые грани и углы, без скосов. Отбраковываем плохо обожженный и треснутый. Повышенные требования предъявляем к качеству кирпича, если каминная кладка будет использоваться без отделки, а просто с расшивкой швов.
  2. Песок + глина. При смешивании раствора из отдельных компонентов самостоятельно, песок готовится мелкий, без остатков растительности. Отсейте крупные частицы через мелкое сито. Количество песка, зависит от пластичных свойств глины, которая тоже добавляется в раствор. Печники определяют ее пластичность на глаз и ощупь. Новичкам лучше использовать готовые смеси, которые продаются в строительных магазинах в большом ассортименте.
  3. Цемент. Он нужен для заливки фундамента и добавляется в кирпичную кладку, для увеличения прочности раствора. Берется в расчете 0,75 л цемента на ведро раствора.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

  • Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.
  • В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.
  • В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.
  • 13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными.

  • В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже.
  • К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Общие советы по строительству

Итак, при строительстве мангала из кирпича своими руками:

  • работы ведутся при положительной температуре в сухую погоду;
  • материалы складируются рядом с объектом;
  • сухие смеси затворяются чистой водой без примесей;
  • кирпич кладется с перевязкой швов;
  • кладка начинается с углов, их вертикальность проверяется по отвесу;
  • горизонтальность каждого кирпича контролируется по шнурке, натянутой между углами;
  • для зоны высоких температур используются огнеупорные материалы.

После окончания кладки мангал должен 3-5 дней постоять, чтобы раствор просох и набрал прочность. Перед использованием жаровню рекомендуется 1-2 раза прогревается при небольшом огне.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

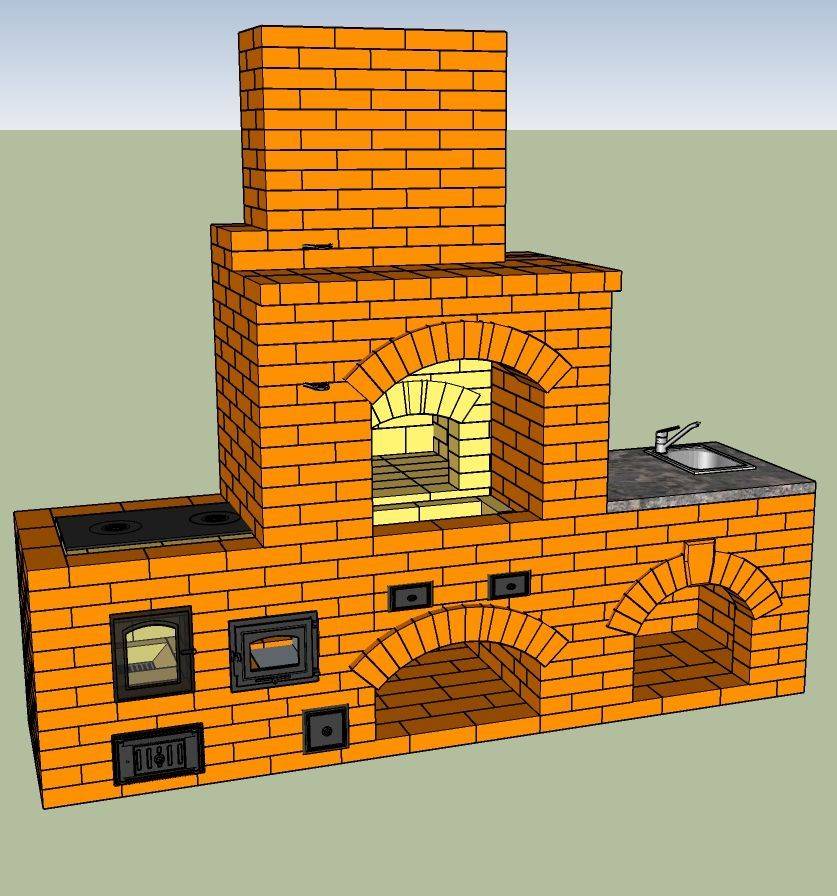

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

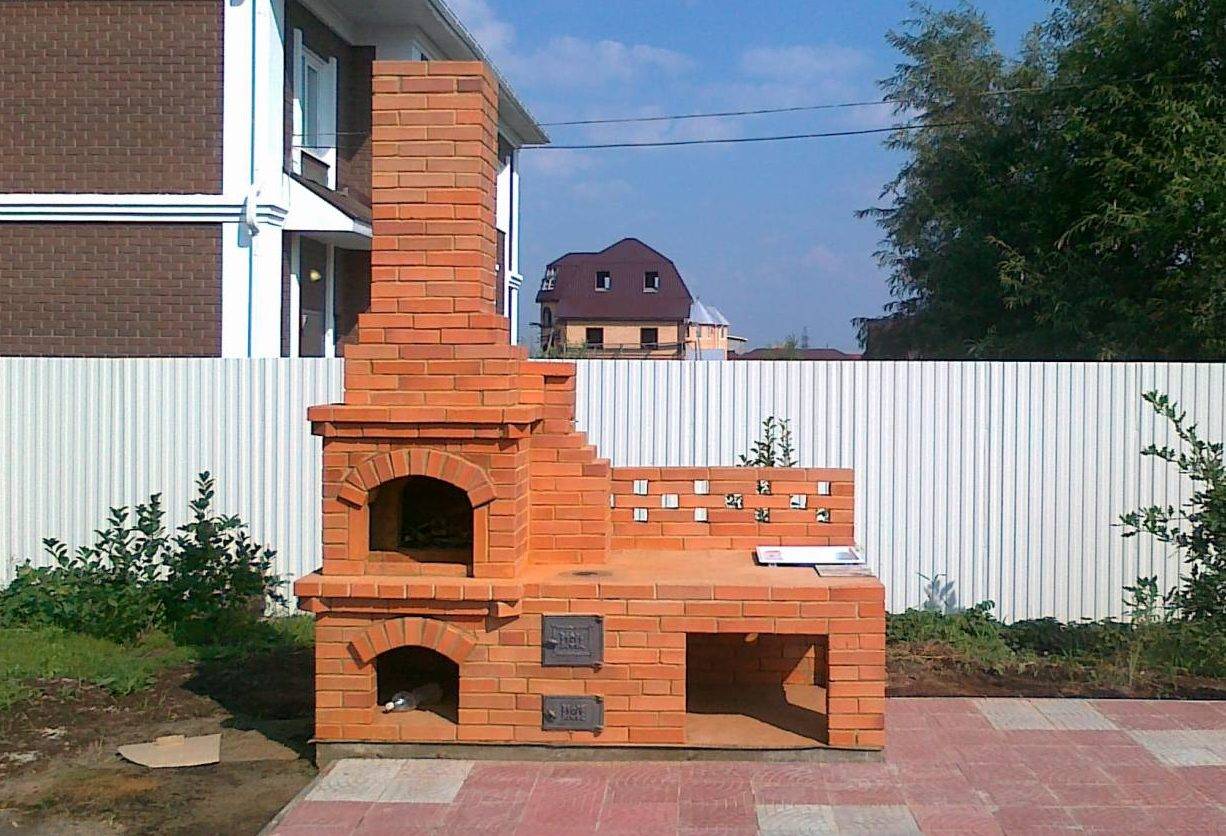

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Какие бывают проекты печи для барбекю и шашлыка из кирпича?

Основные проекты постройки барбекю для дачи из кирпича делятся на 3 вида:

  • без трубы — простейшая печь, напоминающая мангал, требующая минимальных затрат на сооружение;
  • с трубой — усовершенствованная печь, при приготовлении пищи в которой дым не будет развеиваться ветром в разные стороны;
  • с трубой и варочной плитой — для возможности приготовления первых блюд, например, супов, борщей, ухи.

Оптимальным вариантом является создание печи с трубой без плиты, ведь чаще всего компания собирается поесть горячих шашлыков под не менее горячие напитки.

Труба в конструкции печи защитит отдыхающих от беспорядочного рассеивания дыма, летающих частиц пепла.

Виды уличных печей

Вполне очевидно, что для «пробы пера» следует выбирать конструкцию простой печи. В этом случае, вероятность успешного завершения работ значительно выше, а расходы на приобретение необходимых материалов существенно ниже.

Советуем выбрать первый проект из конструкций уличных печей следующих типов:

Барбекю

Подобные конструкции универсальны и достаточно просты. Они позволяют жарить продукты, варить их и запекать.

Корпус имеет внизу топку с поддувалом. Сверху варочную поверхность или специальное основание с выступами для размещения решётки, шампуров, вертелов, посуды. Вертикальная проекция напоминает букву «П» и не требует обустройства массивного фундамента.

Конструкция обязательно имеет арку, перекрывающую стальную плиту. Её задача – защита продуктов и огня от дождя и ветра.

Мангал

Это устройство всем хорошо известно. Один из возможных вариантов конструкции приведён на фото.

Коптильня

Это устройство является элементом печи-мангала-барбекю, либо печного комплекса.

В зависимости от конструкции выделяют устройства, обеспечивающие холодное, полухолодное, либо горячее копчение. Размещается в дымоходе.

Возможна кладка самостоятельной коптильни отдельно.

Но, как правило, вариант в составе печного комплекса применяется значительно чаще.

Русская печь

Особенностью русской печи является необходимость обустройства близлежащей территории в соответствии с её размерами. Весьма желательно предусмотреть наличие навеса для её защиты от атмосферной влаги. Позволяет коптить, жарить, варить разнообразные продукты.

Выполнив варочную панель съёмной, можно готовить на ней шашлыки. В обязательном порядке требует выполнения внешней теплоизоляции и влагонепроницаемой финишной отделки.


Место установки варочной поверхности или использования, как мангал


Два зольника – вытряхиваем через них золу из нашего мангала.

Топка (или горнило), где разводим огонь. Это основная топочная камера русской печи.

Место хранения дров, угля и прочей утвари

Рынок предлагает значительный выбор материалов для строительства уличных печей. Однако настоящая печь, которая станет подлинным украшением участка, центром ландшафтного дизайна зоны отдыха, позволит приготовить на открытом огне блюда с неповторимым вкусом, должна быть только кирпичной. Именно поэтому вся последующая информация будет касаться только возведения кирпичных конструкций.

Приступим к стройке

Из кирпича своими руками собирать лучше объект подешевле, если нет ясной картинки с результатом в голове. Либо будут серьезные переделки, либо вообще ничего не получится с первого раза. Освоить вековую профессию за пару дней можно лишь при тщательном изучении каждого ряда:

1. А начинают его для барбекю или печи, так уж повелось с горизонтальной сплошной выкладки.

2. Второй ряд стараются также сделать монолитным, но с вертикальным расположением каждого кирпича.

3. И по чертежу или плану доходят аккуратными примерками до рабочей высоты самой печи мангала, где и нужно потрудиться над детализацией.

4. Помним про столешницу. Сверху на схемах она выглядит так:

5. Там, где выстраиваются пазы для плит из металла (стальных или чугунных), необходимы врезы на кирпичной кладке. Если есть несколько видов топок, то стараются стенки проложить шамотным видом кирпича. Это дорого, но долговечно.

6. Очаги желательно своими руками не начинать либо же делать под чьим-то руководством. Часто используют шаблоны-помощники для свода. Наглядно на схеме:

7. После организации всех основных рядов необходимо выложить дымник, он же дымоход. Проще всего это сделать с постепенным сужением каждого ряда на половину кирпича или же его треть. Ориентировочная длина дымохода – это минимум десять рядов. Рассчитываем эту работу заранее, чтобы не получилось в итоге очень узко.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
