Чугунная плита для печи: виды, характеристики, установка и эксплуатация

Разновидности варочных настилов из чугуна

Независимо от комплектации все плитки отлично исполняют функцию теплообмена, на них можно готовить еду. Варочные настилы бывают двух типов – сборные и цельные. Отличие первых в тепловых зазорах между деталями, за счет которых происходит компенсация расширения нагреваемого металла. Но у каждого типа есть и дополнительные особенности.

Сборные плиты

Конструктивно они выглядят как металлические панели с несколькими кольцами различного диаметра, которые устанавливаются друг в друга. В итоге получается единая плоскость. Плиты сборные печные могут иметь от одной до шести конфорок, причем можно варьировать их величину для определенной посуды путем снятия и надевания колец.

Чугунные сборные плиты для печки характеризуются долгим эксплуатационным периодом и стойкостью к температурным перепадам. За счет межкольцевых зазоров чугун, который расширяется при нагревании, не деформируется и не повреждается.

Чтобы сделать изделия более прочными, их изнутри оснащают ребрами жесткости. Значительное достоинство подобного дополнения – повышение температуры панели и увеличение эффективности.

Цельные плиты

Это листы чугуна с одной либо двумя круглыми конфорками постоянного сечения. Также есть глухие модели, представляющие собой цельный бесконфорочный лист. Цельные модели почти не имеют расширительных зазоров, из-за чего она не так практична и долговечна, как сборный аналог. Из-за отсутствия свободного пространства может произойти деформация нагревающейся панели. Но есть у плит цельного типа для печи преимущества – простота установки и невысокая цена в сравнении со сборными.

Правила эксплуатации и уход

Аккуратное отношение к изделию увеличит срок эксплуатации.

• Правильная первая топка – залог долговечности настила. Необходимо постепенно разжигать (сначала стружка и маленькие поленья) топку, и дать остыть на протяжении нескольких часов.
• Следует исключить механические повреждения: сколы, царапины.
• Во время хранения плиты может появиться ржавчина. Не стоит ее сдирать или пытаться убрать другими способами. Она исчезнет в процессе эксплуатации.
• Не стоит перегружать устройство.
• Необходимо следить за тем, чтобы влага не попадала на разогретый настил.

При правильной эксплуатации и должном уходе ваша плита послужит не один год.

Использование камней для печей из чугуна

Камни для печи используются не только как декоративный элемент, но и как важная составляющая печи. Изделие из чугуна отлично подойдет для использования в бане. Всем наверняка известно, что в парной наиглавнейшей составляющей являются именно качественные камни. Они должны выдерживать всю нагрузку, которая ложится на них в парной

Самой важной функцией, которой должны обладать камни, является функция быстрого нагрева и остывания. Неудивительно, но при таких условиях камни нередко портятся, и их приходится постоянно менять

Таким образом, к подбору такого атрибута, как камни, нужно подходить с полной ответственностью.

Обратите внимание: некачественные камни не просто приходят в негодность, они еще могут и навредить конструкции самой печи и здоровью человека. Во-первых, если камень плохого качества, то он придет в негодность и испортит печь

Во-вторых, некоторые камни при резком перепаде температур могут выделять радиоактивные вещества, что в свою очередь нанесет непоправимый вред здоровью человека. В-третьих, во время нагревания камни могут трескаться до такой степени, что разбрасывают осколки в разные стороны. Это также нанесет вред здоровью человека.

Исходя из вышесказанного, можно сделать вывод, что для того, чтобы в парной всегда была благоприятная температура, чтобы человеку ничего не угрожало и чтобы печное пространство не засорялось, нужно использовать камни с однородной структурой, прочные и без химических соединений. Помните, что нагрев камней – это химический процесс, который сопровождается сложными химическими реакциями.

Для примера качественного камня возьмем базальт. Этот природный камень отличается высокой прочностью и сохранностью в своей структуре тепла. Перепад температур абсолютно не страшен для базальта. В большинстве случаев используют именно этот камень. Важным моментом является то, что камни для печей должны быть сертифицированы. Сертификат является гарантией качества этого материала. Также этот камень часто используется в строительстве для дополнительной теплоизоляции помещения. При нагревании он не выделяет никаких опасных газов или других веществ, а только способен выделять инфракрасное излучение. Это связано с вулканическим происхождением камня.

Базальт практически не впитывает жидкость и пар, поэтому его применение именно в парной столь популярно. Он отталкивает жидкость, превращая ее в пар. Что касается цены на этот камень, то можно отметить, что из всех пород камня, применяемого для бани, эта порода самая дешевая.

Характеристика современных чугунных плит для печей

Чугунные плиты, они же варочные настилы, монтируются непосредственно на верхнюю горизонтальную поверхность печи. Чугунная плита обладает инерционной теплоотдачей.

Когда в печи горит топливо (дрова, уголь, торф), чугунная плита хорошо раскаляется и потом долго остается горячей, отдавая тепло. Когда чугун нагрелся, его можно использовать в качестве варочной панели.

Современные чугунные плиты для установки на печь имеют ряд характеристик, выгодно отличающих их от других подобных вариантов.

• Чугун, используемый для литья плиты, обладает повышенной прочностью.
• За счет того, что в состав материала входит также ряд химических веществ, улучшаются физические характеристики изделия.
• На протяжении всего срока службы чугун не деформируется, не трескается и хорошо переносит высокие температуры.
• Чугунная плита устойчива к перепадам температур, сохраняя свой внешний вид и изначальные эксплуатационные свойства.
• Плиты для установки на печь не подвержены коррозии.

В целом, все чугунные плиты для печей делятся на две группы: сборные и цельные. И в том, и в другом случае, изделие может служить в качестве теплопроводника, равномерно прогревающего воздух в комнате, и в качестве конфорки для приготовления пищи.

Сборная чугунная плита представляет собой панель с установленными на нее кольцами, которые входят друг в друга. Регулируя количество колец и их диаметр, вы можете подобрать оптимальный вариант, в зависимости от того, на какой посуде вы готовите.

У такого варианта есть одно важное преимущество – тепловые зазоры, которые позволяют плите прогреваться равномерно, не деформируясь под воздействием высоких температур. Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться

Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно

Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно.

Если при выборе плиты для печи вам на глаза попалась модель с литым орнаментом или узором, приглядитесь к такому варианту внимательнее. За счет узоров теплоотдача плиты возрастает, что положительно сказывается на ее функциональности.

Особенности установки чугунной плиты в печь

Установка чугунной плиты на печь – дело серьезное. Нарушение технологии и неправильный подбор материалов может привести к тому, что при первой же топке плита деформируется или треснет из-за расширения.

Да, чугунные печные плиты обладают повышенной стойкостью, но не стоит забывать, что при нагреве они расширяются, что должно быть учтено мастером при установке.

Нельзя устанавливать плиту впритык к материалу, из которого сделана сама печь. Как правило, это кирпич. Но кирпич расширяется под воздействием высоких температур иначе. Если не оставить зазора между кладкой и плитой, либо кирпичи, либо чугун не прослужат долго, так как металлу просто некуда будет расширяться.

• Нельзя наглухо замуровывать плиту в кладку.
• Между кирпичной кладкой и плитой должен оставаться зазор приблизительно в 5мм по периметру.
• Обмазывать зазор раствором не нужно – он необходим для того, чтобы плите было куда расширяться. Это сохранит в целости и чугунную плиту, и саму кладку печи.
• При монтаже чугунной плиты используется особый жидкий глиноасбестовый раствор. Он делает фиксацию плиты на печи крепче.

Помните о том, что устанавливать варочную чугунную плиту необходимо по уровню, иначе приготовление пищи на ней станет затруднительным. Чем меньше конфорка плиты, тем ближе она должна находиться непосредственно к топке. Объясняется это тем, что маленькая конфорка быстрее нагревается, но и быстрее остывает. Такое правило действует для вашего же удобства.

Первая топка производится по особой схеме. Не надейтесь, что сразу после установки вы сможете готовить на новой плите. Для снятия внутреннего напряжения чугуна в первый раз его прогревают медленно и основательно.

Если вы не уверены, что сможете установить плиту по всем правилам, лучше довериться в этом вопросе профессионалам.

На сайте компании «SVT» http://svt-ukraine.com.ua/lyuki-dlya-zoly вы найдете еще больше полезных изделий для строительства функциональной печи в доме.

Два вида чугунных плит для печи

Материалом для них служит серый чугун марки СЧ. Он хорошо отливается в формы и имеет достаточный запас прочности и упругости. Для повышения характеристик в состав добавляют присадки кремния, серы и марганца, а содержание углерода около 2%.

Литье из чугуна не боится высоких температур и сохраняет форму при любой степени нагрева. Поверхность не окисляется и не ржавеет со временем из-за прочной оксидной пленки, образующейся в процессе отливки.

Плиты встречаются цельные и разборные. Разборные состоят из нескольких колец с небольшим тепловым зазором. Он необходим для правильной компенсации температурного режима.

Монолитная поверхность с конфорками

Это цельнолитой лист металла толщиной не менее 8 мм. В нем могут быть оборудованы конфорки фиксированного размера (углубления или выступы в местах приготовления пищи). Глухие плиты выемок не имеют. Варочные поверхности такого типа самые простые в установке и имеют невысокую стоимость, поэтому очень популярны в недорогих печах.

Важно! Из-за того, что нет открытых конфорок чтобы согреть в чайнике или кастрюле приходится прогревать всю плиту, а это лишний расход топлива. Недостатки цельных плит:

Недостатки цельных плит:

Недостатки цельных плит:

• невозможность регулировать температуру в конфорке, приходится прогревать всю поверхность;
• отсутствие зазоров делает плиту очень чувствительной к сильному нагреву.

Разборная чугунная конструкция

Особенностью конструкции является несколько колец разного диаметра, которые вкладываются друг в друга подобно пазлу. Убирая кольца можно подобрать оптимальный калибр конфорки под конкретную кастрюлю или сковородку.

Такая схема дает немало преимуществ перед традиционной:

1. Высокая надежность и жесткость поверхности. Она не боится нагревов за счет зазоров между частями конфорки, предохраняющих металл от деформации.
2. Возможность регулировать интенсивность нагрева путем открытия отдельных секций. Готовка происходит на открытом огне и не требует полного нагрева всей поверхности. Таким образом, экономится время и дрова.

Важно! Посуда должна быть пригодна для использования на открытом огне. Лучше всего для этого подходит чугунная и алюминиевая посуда

Духовка в кирпичной печи

Территориально нужна только на кухне. Духовка для кирпичной плиты небольшого размера часто – это элемент небольшой конструкции с варочной поверхностью.

Еще мини печку из кирпича компонуют чугунной духовкой в процессе создания. Все чаще это дачный вариант.

Вариант посложнее: печной шкаф не из железа, а из шамотного кирпича, выполняющий роль духового шкафа.

Это современный намек на русскую классическую печь, где сама духовая камера имела очень большие размеры, более одного кубического метра.

Способы установки духовки в кирпичные печи

Получается, что варианта всего два:

1. Купить небольшую чугунную заготовку.
2. Выложить из огнеупорного кирпича, закрыв створкой. Последняя закрепляется в кирпичной кладке, аналогично зольникам или топочным дверцам.

К сведению! Важна ни сама духовка, а процесс установки с учетом, в первую очередь, пожарных и технических норм!

Любому ясно, что духовой шкаф в кирпичной системе печи должен быть герметичен, надежно утоплен вглубь конструкции. А закрытие створки подразумевает только герметичное и плотное соединение.

Как поставить духовку в кирпичную печь

В этом процессе лучше не усложнять, ведь духовка – это обычный элемент печи. Поэтому работаем так:

1. Вспоминаем как ставили топочные дверцы.
2. Железо для духового шкафа устроено точно также.
3. Его просто помещают в просчитанную заранее нишу или же обкладывают после установки. Всегда останутся проемы или зазоры.
4. Последние нужно убрать негорючим асбестовым шнуром.
5. Духовой шкаф нужно облицевать обычным керамическим кирпичом, выставив на ребро. Такой толщины будет достаточно.
6. С самого верха невозможно устроить кладку, поэтому горизонтальную верхнюю часть обычно обмазывают глиной. Хватит слоя в 5-6 сантиметров.

Вопрос с дверцей для духовки в железной печи

Рамка дверцы духовки. Если у топки дверца – это небольшая, но опорная часть конструкции, то с духовой сложнее. На саму раму никакой нагрузки быть не должно. Как соблюдают это правило?

1. Выполняют именно над рамкой кирпичный «замок», убирающий дальнейшую нагрузку с металлической части. Старая школа каменщиков называет такой прием выходом на сводик.
2. Если ничего не выходит, то поступают очень просто: ставится на этом уровне стальная упругая пластина. Желательно взять чугун.
3. Минус железа в конструкции в том, что при нагреве не избежать расширения, и та лицевая часть, что снижает нагрузку с духовой дверцы, со временем станет расшатываться.
4. Выход следующий: полоски из металла и чугуна располагаем посвободнее, чтобы дать пространство для мизерного движения при расширении.

Установка духовки в кирпичную печь. Этапы

Разберем весь процесс на простом примере: дачная плита с духовкой.

В работе требуется:

• 175 штук кирпича;
• Не менее шести ведер глиняного раствора; Колосники, дверцы и прочие чугунные элементы;
• Главное – это духовой шкаф небольшого размера. Хватит и 450Х350Х350 мм.

Необходимые материалы

Перед тем, как самому сложить печь для дома, необходимо приготовить необходимые для этого материалы и инструменты.

Материалы потребуются следующие:

• Строительные кирпичи. Они нужны в двух разновидностях – обожженные полнотелые и шамотные огнеупорные. Сырьем для первой разновидности, предназначенной для сооружения наружной части корпуса и дымохода, служит красная глина. Внутри топка и дымоходный канал футеруется шамотным кирпичом: он имеет более светлый оттенок и выдерживает нагревание до +1200 градусов.
• Бетонный раствор для фундамента. Приготовляется самостоятельно из цемента (марки М400 или М500), просеянного песка (карьерного или речного), гранитного щебня (размер фракций 25-35 мм) и холодной чистой воды. Подушка под фундамент засыпается гранитным бутовым камнем размером 150-250 мм.
• Глиняно-песчаный раствор для кладки. Он состоит из красной глины без примесей, просеянного песка (речного или карьерного) и чистой воды. Глину можно накопать в ближайшем овраге или купить в строительном магазине в виде порошка.
• Металлические печные элементы. Речь идет о чугунной колосниковой решетке, металлических дверцах для чистки, чугунных дверцах поддувала, чугунных дверцах топки, шиберной заслонке для дымохода, стальной армирующей сетке для фундамента, чугунной варочной поверхности с круглыми конфорками.
• Минеральная вата в плитах толщиной 20-50 мм.
• Листы асбеста (8-10 мм).
• Асбестовый шнур (3-10 мм).
• Арматурные прутки из стали (8-12 мм).
• Рубероид (его можно заменить строительной пленкой из полиэтилена).

Типичная отопительно-варочная печь

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

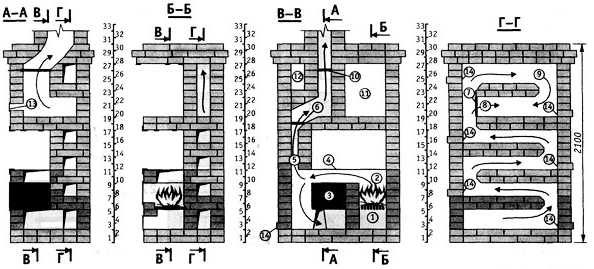

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Как правильно выбрать?

Выбор чугунного настила для печи дело несложное. Чтобы купить качественный товар, установка которого не будет требовать больших усилий, достаточно учесть несколько нюансов.

Какие бывают размеры чугунных листов?

Чугунные листы могут иметь форму квадрата или прямоугольника. Наиболее популярные — прямоугольные плиты. Размеры поверхности напрямую зависят от размера печи.

Стандартными являются такие размеры чугунной плиты для печки:

• 34 на 41 см,
• 71 на 41 см,
• 66 на 41 см,
• 51 на 34 см.

Количество конфорок в различных моделях

Обычно печи имеют две конфорки. Но их количество может варьироваться от одного до шести (все зависит от площади поверхности). Цельные чугунные листы могут вовсе не иметь отверстий. Но время приготовления пищи на плитах этого вида может быть длительным за счет медленного нагрева посуды.

Другие критерии выбора качественного продукта

Следует обращать внимание на качество и состав материала, из которого изготовлена печь. Если вы обнаружили на поверхности сколы, царапины и другие различные дефекты, то лучше откажитесь от покупки. Качественный продукт имеет ровную поверхность, его вес довольно большой

Не бывает легких чугунных плит

Качественный продукт имеет ровную поверхность, его вес довольно большой. Не бывает легких чугунных плит.

Стоит уделить время изучению состава чугуна. Чугун, который используют для выплавки – это соединение 2% углерода с железом. Но если он имеет какие-то неизвестные вам компоненты в составе, обязательно расспросите продавца о них. Ведь некоторые химические элементы не являются экологически чистыми и могут нанести вред вашему здоровью.

Советы для увеличения срока эксплуатации чугунных плит

Чтобы печная варочная поверхность прослужила как можно больше времени, стоит придерживаться таких нехитрых правил:

• для укладки плиты использовать жидкий цементный раствор, выдерживая расстояние от верхнего ребра духовки в 5–6 мм;
• над топкой всегда должна находиться самая большая конфорка;
• кирпичную кладку верхнего ряда обязательно нужно укрепить с помощью стального уголка;
• не стоит забывать о том, что по всему периметру плиты для исключения деформации и растрескивания металла должны быть зазоры до 2 мм;
• правильно произвести первую загрузку печи и протопить ее, постепенно прогревая около 8

  часов, и увеличивая температуру на 70–80 градусов каждый час. Для правильного разогрева начинать отапливание необходимо со стружки и щепок, а далее подбрасывать более крупные дрова. Протопив печь 8 часов, ее необходимо оставить для остывания, пока дрова полностью не потухнут.

Выполнение всех правил эксплуатации и установки не только продлит срок службы печи и варочной поверхности, но и гарантирует безопасность покупателя и его близких.

Если сам покупатель не уверен в своей компетентности по части установки чугунных плит, то лучше прибегнуть к помощи профессионалов. Благодаря специальным знаниям и многолетнему опыту работы, они помогут сберечь свое время и нервы. Это тот случай, когда лучше уступить дорогу специалисту, чтобы потом не пришлось расплачиваться за собственную неопытность.

И тогда, когда в вашем распоряжении появилась красивая печь с грамотно установленной чугунной плитой на поверхности, можно сполна насладиться теплотой и уютом, излучаемыми такой конструкцией.

Виды чугунных плит

@pptk-energostroy.ru

Для производства варочных панелей используют серый чугун марки СЧ 15–20. Сплав отличает идеальные показатели временного сопротивления при растяжении 150–180; 200–220 МПа. Характеризует прочность индекс твёрдости НВ серого чугуна: 210–224; 230–240 МПа. Для получения жаропрочного металла включают присадки (%): 3.3-3.7 углерода, 1.4-2.4 кремния, 0.5-1.0 марганца, 0.15-0.2 фосфора и серы. Низкое легирование чугуна СЧ15-СЧ20 доводят хромом, никелем, медью.

Огнеупорные характеристики достигают для печной чугунной плиты: модуля упругости при растяжении Е=700–1100 10-2. Удельная теплоёмкость металла 460х10-6 Дж(кг*К). Теплопроводность панели: 54–59 Вт(м*К). Иначе чугун не выдержит высокую температуру пламени огня, горячих дымовых газов.

Наиболее популярные в России две модификации

Плиты компании «ЛИТКОМ», габаритами (мм):

• 1-конфорные плиты П1–5: 512х512х10, Д-440: 640х640х10.
• 1-конфорная панель П1–6: 600х600х16.5.
• 1-конфорные изделия ПС2–3/2: 362.5х410х8.
• 2-конфорные цельные средней толщины: П2–3, сборные ПС2–3: 710х410х8/12.
• На печь П1–7: 410х245х15.

Балезинского ЛМЗ выпускает панели 8–17 мм.

• Одна конфорка П 1–2 (710х410).
• Без конфорок глухая панель ПС (710*410).
• Отечественных производителей, финского производства квадратные плиты Pisla, HTT (мм): 340х410; 710х410; 660х410; 510х340.
