Можно ли класть теплый пол на фанеру? – Отопление и утепление – сайт о тепле в вашем доме

Варианты конструкций

Среди всех вариантов монтажа теплого пола в деревянном доме следует выбирать наиболее оптимальный, исходя из технических особенностей строения. Рассмотрим наиболее популярные способы.

На лагах

При этом способе между лагами по черновой подшивке укладывают утеплитель. Сверху на утеплитель укладывают слой пароизоляции, чтобы защитить теплоизолятор от намокания. Поверх лаг укладывают профилированные пластины. Они используются для отражения тепла и формирования каналов под трубы с теплоносителем.

По периметру помещения обязательно прокладывают демпферную ленту. Когда контуры уложены, монтируют чистовое покрытие.

На листах пенополистирола

Пенополистирольные листы для теплого пола выпускают со специальными пазами, в которые легко укладывается мягкий контур. Укладывают такие маты на предварительно выровненное фанерное основание или плиты ОСБ. Этот способ укладки теплого пола в деревянном доме является сухим. После фиксации контура, сверху укладывают ЦСП плиты и чистовое покрытие. Преимущество этого метода заключается в простоте и высокой скорости выполнения работ.

В стяжке уложенной на деревянное основание

Традиционный метод укладки – в стяжку. Сначала выравнивают основание, укладывают утеплитель и слой гидроизоляции. По периметру помещения фиксируют демпферную ленту. На специальные подставки устанавливают армирующую сетку с ячейкой 10 х 10 см. Контур крепят к сетке с помощью пластиковых хомутов. Устанавливают маяки и заливают стяжку.

Между досок, набитых на пол

Это дешевый альтернативный вариант модульным основаниям с канавками, изготовленными методом фрезеровки. В этом случае по черновому полу выполняют фиксацию реек с зазором между смежными элементами. Толщина зазора соответствует ширине трубы контура.

Чтобы уменьшить теплопотери толщину реек подбирают так, чтобы расстояние от верхней плоскости трубы до низа чистового покрытия было минимальным.

В выбранных пазах

Ровное деревянное основание используют в качестве мата для установки контуров. Предварительно на его поверхности фрез машиной выбирают канавки необходимой ширины. Этот способ является экономичным, так как нет необходимости приобретать дополнительные комплектующие.

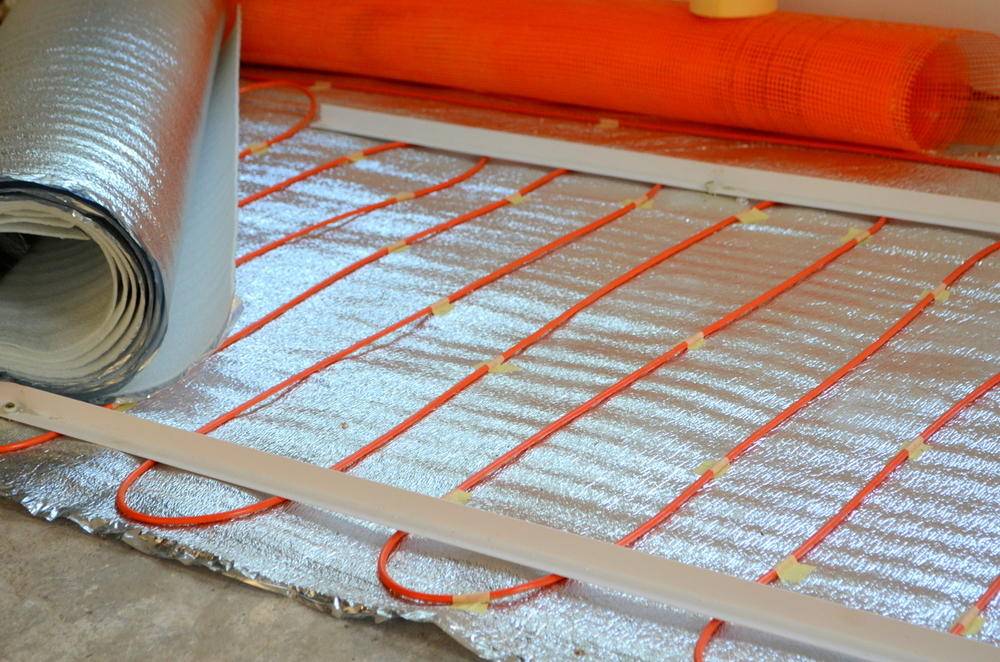

Использование кабельных секций

Напольную систему обогрева посредством кабельных секций чаще всего укладывают на бетонное основание или на наливной пол. Секции закрывают стяжкой или плиточным клеем.

Монтаж кабеля на деревянном покрытии используют редко, только по мере необходимости. При монтаже необходимо следить, чтобы проводник не соприкасался с деревянным материалом.

  • Необходимо выполнить такие же заготовки, что и для водяной магистрали, но штробы не должны быть широкими. Оптимальный размер 1,5*1,5 см.
  • В местах поворота кабеля предусматривают полукруглые пазы.
  • Весь контур закрывают фольгированной плёнкой.
  • На неё укладывают секцию.
  • Необходимо предусмотреть место для термодатчика. Его помещают в гофрированную трубку. Датчик располагают на доске между витками кабеля. Он не должен возвышаться над поверхностью пола.

На стене предусматривают место для терморегулятора. К нему выводят все проводники. Проводят подключение системы отопления и её тестирование.

Контур с кабелем закрывают плитами из гипсокартона или из цементно-волокнистого материала. На поверхность укладывают подложку и декоративное покрытие.

Рекомендуем: Как установить тёплый пол под керамогранит?

Монтаж системы «тёплый пол» можно выполнить на деревянных досках. Легче всего уложить термоплёнку. Необходимо подготовить ровную и утеплённую поверхность.

Кабельные секции для деревянного покрытия используют редко. На доску предпочтительнее укладывать жидкостную магистраль. Требуется выполнить точную разметку, чтобы не испортить вагонку.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Теплый пол на фанеру под плитку или ламинат советы по монтажу

Если в доме холодно, а счета за отопление «радуют» стабильным увеличением чисел, то оптимальным решением, которое обогреет помещение любого размера и поможет снизить размеры ежемесячной оплаты коммунальных услуг станет укладка теплого пола на фанеру.

Популярность их обусловлена тем, что именно такой метод можно монтировать самостоятельно, не привлекая для этого строительные бригады. Помимо этого, теплый пол под фанеру укладывается под керамогранит и плитку, что актуально для ванной комнаты, кухни или прихожей.

Преимущества использования

Если вы планируете использовать для облицовки дерево или паркет, крепиться который будет саморезами и клеем, то фанера между инженерной системой и финишным покрытием укладывается в обязательном порядке.

Теплый пол на фанеру под ламинат желательно устраивать также, в данном случае прослойка дополнительно выступает в роли шумо- и теплоизоляции.

Среди несомненных плюсов нужно отметить:

  • Длительный эксплуатационный срок и экологичность.
  • Доступная стоимость расходных материалов и монтажных работ.

Можно ли укладывать теплый пол на фанеру? Этот вопрос часто тревожит новичков, желающих самостоятельно произвести ремонтные работы. Ответ специалистов однозначен – да. Единственное, что нужно учитывать при выборе сырья – это его сорт. По большому счету все разновидности, представленные на рынке, подходят для устройства теплого пола, но лучше всего отдавать предпочтение фанере 1 и 2 сорта.

Полезные советы

Способы укладки теплого пола на фанеру под плитку и ламинат разнятся, в зависимости от выбора сырья. Например, монтаж системы обогрева в помещениях с повышенной влажности на фанеру, не терпит использования дюбелей. Черновой материал может расширяться, поэтому его необходимо крепить монтажными скобами. Так вы получите гарантию того, что фанера не вздуется и не повредит обогревательную систему.

Существует несколько рекомендованных вариантов установки фанеры в качестве чернового покрытия:

  • Если фанера будет выкладываться на песочно-цементную стяжку, использовать листы следует не тоньше 12мм.
  • Лаги укладываются в случае, когда по периметру пола планируется прокладывание инженерных сетей и линий коммуникаций. Делается это двумя способами – настил одинарного слоя не тоньше 2 см или двойное покрытие из тонких листов.
  • При монтаже теплого пола под фанеру на деревянный пол, толщина листов может быть любой. Главное – чтобы она не прогибалась под тяжестью верхних слоев.

Следующие рекомендации касаются клея. Использовать лучше специальные клеевые основы, имеющие маркировку «для ТП», например, Литокол К80. Подходят виды спиртового либо двухкомпонентного содержания.

Чтобы избежать напряжения и деформации листов перед укладкой их желательно разрезать на 4 одинаковые части. Не укладывайте их впритык из тех же соображений. Расстояние должно составлять 4 мм между швами и около 8 мм между стеной и полами.

Перед началом укладки финишного покрытия необходимо тщательно подготовить основание чернового пола – очистить и выровнять. Погрешности по высоте больше 0,5 см приведут к появлению преждевременных сколов и трещин на материале облицовки. Кроме того, перепады высоты создадут лишнее напряжение на фанеру, и она потеряет свои первоначальные свойства быстрей.

Несмотря на кажущуюся простоту, укладка теплого пола на фанеру – занятие, требующее знания «поведения» расходных материалов. Чтобы избежать возможных ошибок, ведущих к преждевременному выходу конструкции из строя, лучшим решением станет обращение к специалистам, имеющим практический опыт в проведении работ такого плана.

pol-hot.ru

Назначение тёплого пола

Система «тёплый пол» в жилом помещении может быть как дополнительным, так и основным источником тепла. В первом случае система обеспечивает комфортную температуру поверхности материала пола. Особенно актуально это для керамической плитки. В качестве основного источника отопления служат традиционные радиаторы. Температура теплоносителя поддерживается при помощи термостатического принципа регулировки.

Во втором случае, когда водяной пол является основным источником тепла, для компенсации тепловых потерь внутри помещения и его защиты от наружных перепадов температуры применяется контроль уровня нагрева теплоносителя. Показатель напрямую зависит от температуры снаружи – чем холоднее на улице, тем выше температура теплоносителя.

Чтобы обогрев дома системой «тёплый пол» был экономически оправдан, рекомендуется использовать теплогенератор, который будет подавать в контуры воду, нагретую до 30 – 50 градусов. Благодаря циркуляционному насосу, подключенному к котлу, в каждом контуре будет поддерживаться одна температура, а значит, отопление помещения будет происходить равномерно.

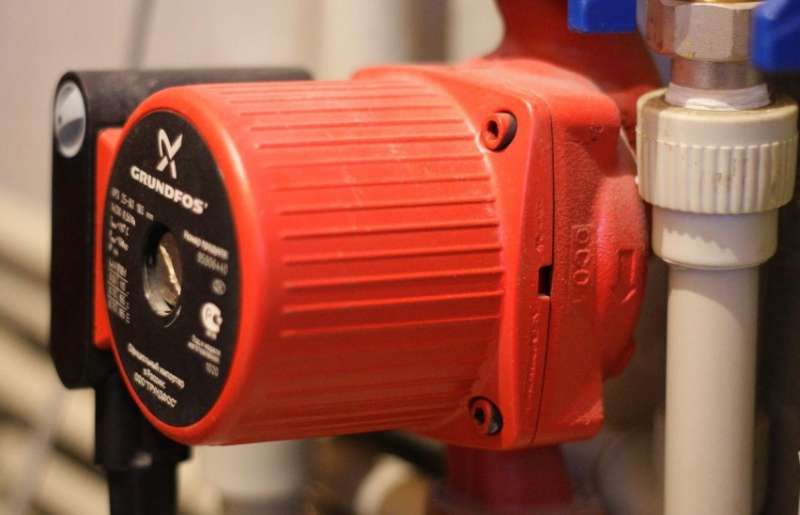

Для котлов, не поддерживающих низкотемпературный режим работы, используют трехходовый смесительный клапан. При этом на смесительный узел потребуется установить термостат.

Стоит учесть, что некоторые материалы для отделки пола нельзя использовать при монтаже водяной системы, но для кабельной или пленочной системы обогрева они подходят.

Как укладывать

В деревянном доме пол, в основном, продувается из-за того, что доски со временем рассыхаются, и между ними образуются щели, порой — довольно большие. Но если пол утеплен качественным материалом, то даже в результате рассыхания напольного покрытия тепла в доме не станет заметно меньше. Наши рекомендации по грамотному монтажу пеноплекса при утеплении пола в деревянном доме.

Что понадобится

Какие инструменты и материалы могут понадобиться при утеплении пола пеноплексом.

  • Рулетка, большая линейка;
  • Строительный плоский карандаш;
  • Уровень. Можно — лазерный.
  • Нож канцелярский;
  • Стамеска;
  • Строительный пистолет для герметика и, собственно, сам герметик. Этот материал понадобится, чтобы тщательно заполнить все стыки и сформировавшиеся в процессе укладки пустоты и щели.
  • Пленка с паро- и гидроизолирующими свойствами обязательна.
  • Ну и, собственно, сам экструдированный пенополистирол.

Всю информацию про клей для пенопласта при наружных работах, вы прочитаете здесь.

Необходимо отметить, что деревянные полы можно утеплить при помощи пеноплекса разными способами. Самый распространенный и простой из них — утепление по лагам.

В результате получается действительно теплый пол. Но в данном случае необходима качественная гидроизоляция.

Рекомендуемые системы отопления под деревянную поверхность (фанеру, осб, паркет)

Рекомендуется использовать низкотемпературные системы напольного отопления (при температуре потока под полом с горячей водой до 55 ° C). Температура поверхности готового деревянного пола не должна превышать 29 ° C даже в краевых зонах. Благоприятные значения: от 26 ° C до 27 ° C.

Расстояние отопительных труб под фанерой

Чтобы ограничить пульсацию температуры на поверхности (при заданной максимальной температуре низкая пульсация приносит более высокую среднюю температуру и, следовательно, более высокую выходную мощность нагревателя), при нагревании полов с горячей водой, расстояния между нагревательными трубами должно быть от 10 до 20 см.

Тепловое сопротивление

Следует принять во внимание, что существует разумное соотношение термического сопротивления слоев над нагревательным элементом (цементная стяжка или сухая стяжка и верхняя поверхность) и ниже нагревательного элемента (теплоизоляция). Тепловая мощность внизу не должна превышать 20 Вт / м² или 25% от теплопроизводительности

Это означает, что тепловое сопротивление конструкции пола не должно быть слишком высоким. Естественно, что термостойкость древесных материалов ограничивает пульсацию температуры на поверхности пола и, таким образом, создает равномерную температуру поверхности. Для теплопроводности высокая плотность древесины более благоприятна. Поверхность из лиственных пород деревьев на 30% лучше, чем из хвойных

Тепловая мощность внизу не должна превышать 20 Вт / м² или 25% от теплопроизводительности. Это означает, что тепловое сопротивление конструкции пола не должно быть слишком высоким. Естественно, что термостойкость древесных материалов ограничивает пульсацию температуры на поверхности пола и, таким образом, создает равномерную температуру поверхности. Для теплопроводности высокая плотность древесины более благоприятна. Поверхность из лиственных пород деревьев на 30% лучше, чем из хвойных.

Многие жильцы многоэтажек и частных домов испытывают неприятные ощущения от охлажденных напольных покрытий, по которым невозможно ходить босиком. Поэтому вполне логично желание утеплить полы. Многие укладывают фанеру на теплый пол, на которую впоследствии настилают финишное покрытие (ламинат, плитку, прочие).

Отапливаемый пол с применением фанеры

Устройство системы теплого пола с использованием фанеры

Монтаж напольного подогрева на фанерной основе, в отличие от традиционной методики укладки, делается без жесткой фиксации. Листы материала крепятся при таком способе монтажа крепежными скобами из металла. Это дает возможность расширяться шпону из древесины при увеличении влажности, исключает появление вздутия, щелей.


Раскладка фанеры для отапливаемого пола

Чтобы выполнить монтаж промежуточного фанерного настила, используется несколько методов:

На стяжку из бетона укладывают материал толщиной в 1,2 см;

  • На основание из деревянных лаг применяются толстые листы толщиной 2 см в 2 слоя с разбежкой швов;
  • На старые деревянные полы применяют материал любой толщины.

Какие меры безопасности надо соблюдать

Сами по себе пленочные полы полностью безопасны и подходят как для внутренних работ при отоплении каркасного, щитового или деревянного загородного дома, так и для наружного утепления открытой стоянки, дорожек и т.д.

Как показывает практика, проблемы возникают в основном при подключении термодатчика к основному источнику питания. Поэтому при строительстве щитовой дачи или каркасного дома, необходимо заранее предусмотреть прокладку кабеля внутри стен, использовать специальную противопожарную гофру.

В доме из бруса лучше всего провести открытую проводку в декоративных коробах. Вывод питающего кабеля осуществляется непосредственно на автомат, выходящий от счетчика. Обязательна установка УЗО.

ИК пленочные полы полностью безопасны, устойчивы к механическим повреждениям и атмосферному воздействию, быстро прогревают помещение и имеют простую схему монтажа и эксплуатации. Являются оптимальным решением проблемы отопления загородного дома или дачи, из дерева.

Какие виды фанеры применяют для обогреваемого пола?

Производители выпускают большое количество сортов, разновидностей фанеры. Поэтому потребители задаются вопросами, а можно ли ее применять для укладки теплых полов, какие виды применяются? Отметим, что все виды пригодны для использования в установке теплого пола (на лаги, на деревянный пол, бетон), но подбирать материал стоит индивидуально, по каждому конкретному случаю.

Выделяют пять сортов материала, причем некоторые из них влагостойкие. Чтобы изготовить фанеру 1 сорта, применяют шпон только из березы, дуба, бука, на нем нельзя найти сучки. Такие материалы укладывают на пол, но их стоимость высокая, и конструкция полов будет затратной.

Для обустройства теплого пола больше подходит второсортный материал, при этом качество не страдает, да и по кошельку не ударит.

Достоинства фанерных полов

С помощью фанерного материала делают промежуточное основание хорошего качества для отопления пола. Когда для чистовой отделки кладут штучный паркет, паркетную доску, крепящиеся к черновому основанию саморезами, на клеевую смесь, то дополнение из листов фанеры обязательно.

Профессионалы советуют положить такой «пирог» пола даже тогда, когда в роли декоративного покрытия используется ламинат, линолеум. При таком положении материалов на фанеру ложится роль тепло- и шумоизоляции.

К общим преимуществам фанеры в обустройстве теплых полов относятся:

  1. Прочностные характеристики;
  2. Экологичность материала;
  3. Приемлемая стоимость, что касается покупки, работы;
  4. В ассортименте есть влагостойкие виды для использования в помещениях с повышенной влажностью;
  5. Материал легко обрабатывается и обслуживается.

Применение фанеры для обогреваемых полов не так эффективно, из-за ее плохой проводимости тепла. Следовательно, теплый пол под теплоизоляционную фанеру придется использовать на полную мощность, чтобы тепло просачивалось через дерево, а это приведет к повышению затрат на отопление. А чтобы эффект от теплого пола был максимальным, рекомендуется выбрать подходящий вариант укладки конструкции.

Специфика укладки листов на бетонную стяжку

В частных домах очень часто используют в качестве чернового основания бетонный пол. Он отличается хорошими гидроизоляционными свойствами, редко дает трещины и не имеет в толще зазоров, сквозь которые под линолеум или ламинат могут попадать влага, насекомые из грунта.

Бетонный пол перед укладкой фанеры

Пол со стяжкой

В жилом помещении нужны теплые и комфортные полы. Фанера является своеобразной прослойкой между холодным бетоном и напольным покрытием, прекрасно сохраняя оптимальную для пользователя температуру. Порядок разметки основания следующий:

  • Отмечаются места укладки листов, начиная от стены. Фанера подбирается по размеру – если ширины или длины недостаточно, можно взять несколько отдельных элементов.
  • Следующий этап разметки – точки посредине помещения. Все отметки нужно соединить между собой прямыми линиями с использованием строительной линейки.

Перед тем, как будет произведена укладка фанеры на бетонный пол, необходимо тщательно осмотреть поверхность основания. Если есть впадины, неровности или перепады более, чем 2 мм, нужно сделать стяжку. Укладка древесного материала на бетонный пол после данного строительного мероприятия возможна только через 45 суток. Нужно дать стяжке полностью высохнуть, избегая механического давления.

Какую фанеру выбрать

Для покрытия бетонного пола может подойти несколько разновидностей материала – все зависит от преследуемых мастером целей. Рекомендованная специалистами толщина листов, которые нужно будет уложить на черновое основание, составляет 1,5 см. Фанера на бетонный пол разделяется на следующие подвиды:

  • нешлифованная – после укладки под ламинатное покрытие или линолеум ее нужно дополнительно шлифовать машинкой;
  • водостойкая – самая высококачественная, изготовленная из древесного шпона посредством склеивания его отдельных частей;
  • шлифованная с одной стороны – требует минимальных затрат по обработке в процессе укладки на бетонный пол.

Этапы монтажа листов

Можно посмотреть, как монтируется фанера на бетонный пол на видео. Такие пошаговые инструкции позволяют избежать распространенных ошибок новичков. На видео не только показано, как своими руками уложить листы на бетонный пол, но и продемонстрировано финишное крепление напольного покрытия – ламината или линолеума. На фото можно увидеть, как правильно делать разметку основания.

Монтаж фанеры на бетонный пол производится в несколько последовательных этапов:

  1. Подгонка и раскрой листов. Рекомендованные размеры – 75х75 см. Это увеличивает количество швов между фанерой, упрощает укладку на бетонный пол и позволяет не реагировать на перепады температурного режима.
  2. Проверка поверхности на предмет влажности. Для этого берут полиэтиленовую пленку и накрывают бетон на срок 2-3 дня. Если испарина не появилась, можно приступать к грунтовке раствором с клеем и непосредственно укладке.
  3. Фиксация листов на стяжке. Крепится фанера под ламинат на бетонный пол с помощью саморезов с пластиковыми дюбелями. Расстояние между ними должно составлять не менее 15 см.
  4. Шлифовка поверхности листа. После того, как фанера под линолеум на бетонный пол уложена, необходимо несколько раз пройтись по поверхности специальным инструментом. Это уберет с нее шероховатости, остатки клея, занозы, делая лист идеально ровным.

Совет: уложить фанеру на бетонный пол нужно обязательно на прогрунтованый бетон. Готовится раствор с использованием клея, что улучшает адгезию между двумя слоями. Крепить каждый лист нужно ровно и аккуратно. Придерживаясь вышеперечисленных правил, можно быстро и качественно уложить листы на стяжку, чтобы декоративное покрытие радовало долгое время, а пол был теплым и красивым.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб
