Группа безопасности для отопления: подробная инструкция по выбору, монтажу и подключению к котлу и системе, сбору своими руками, принцип работы и цены

Назначение элементов группы

Элементы группы безопасности

При рассмотрении отдельных элементов узла безопасности особое внимание обращается на их назначение:

• манометр предназначается для контроля давления воды в бачке котла, а также во всей системе в целом; другое его назначение – отслеживание давления теплоносителя при заполнении трубопроводов в агрегатах закрытого типа;
• устройство для стравливания излишков воздуха позволяет при настройке тепловой сети избавиться от так называемых «пробок»; также с его помощью выпускаются порции пара, образующиеся в баке котла при перегреве;
• предохранительный клапан предназначен для сброса давления воды, пара или их смеси при превышении ими заданного порогового уровня.

Что входит в группу безопасности системы отопления

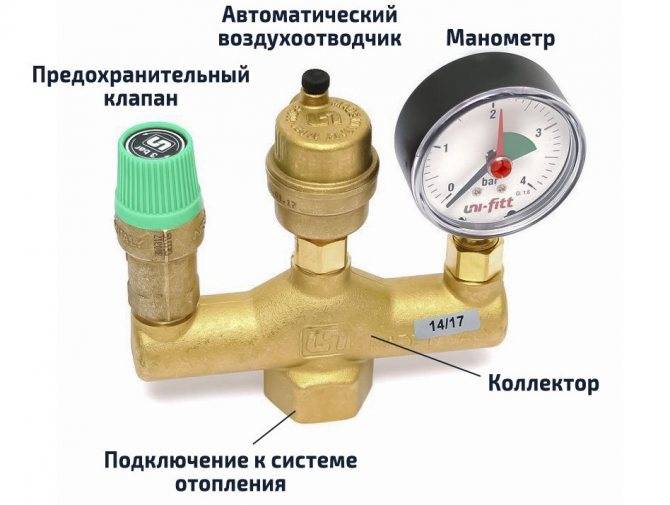

Состав классической группы безопасности. Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Автоматический воздухоотводчик

Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.

Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:

• изначальное заполнение системы отопления теплоносителем с допуском воздуха;
• выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
• неправильное использование крана подпитки;
• износ элементов и узлов системы отопления, что нарушает ее герметичность.

Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.

Манометр

Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.

Предохранительный сбросной клапан

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.

Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.

Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.

Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:

• изнутри на затвор клапана оказывает давление теплоноситель;
• с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
• как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
• как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.

Схемы отопления закрытого типа

Первоочередной задачей при проектировании теплоснабжения закрытого типа является выбор оптимальной схемы. Прежде всего это касается разводки трубопроводов и установки требуемых компонентов.

Также необходимо, чтобы заливка теплоносителя в закрытую систему отопления работала в автоматическом режиме для обеспечения безопасности и стабильности.

Общая схема отопления закрытого типа

Для теплоснабжения небольших площадей чаще всего устанавливается закрытая однотрубная система отопления. Ее схема включает в себя один трубопровод, к которому последовательно подключаются радиаторы.

При этом существенно экономится место для установки приборов, снижаются первичные затраты на приобретение компонентов.

Однако существенным недостатком закрытой однотрубной системы отопления является небольшая площадь нагрева. Максимальная протяженность магистрали может составлять только 30 м. При увеличении этого параметра будет наблюдаться температурная разбалансировка системы.

Для увеличения эффективности и надежности монтируют двухтрубную закрытую систему отопления. В ней помимо основной магистрали предусмотрена обратная труба. При этом радиаторы подключаются параллельно. Т.е. основой поток горячей воды протекает по подающей магистрали и поступает в отопительные приборы через соединения с тройниками.

Виды двухтрубной закрытой системы отопления

Определяющим преимуществом этой схемы системы отопления закрытого типа является увеличение площади теплоснабжения.

Одновременно с этим не ухудшаются показатели теплового распределения по комнатам в доме. Но для большей эффективности работы теплоснабжения рекомендуется установить на батареи терморегуляторы, а также подключить к котлу программатор.

Преимущества двухтрубного устройство водяного отопления закрытого типа заключаются в следующем:

• Высокий показатель ремонтопригодности. В случае выхода из строя одного из элементов достаточно перекрыть доступ теплоносителя на этом участке. Благодаря этому установка группы безопасности в закрытую систему отопления может выполняться даже при активном теплоснабжении;
• Регулирование температуры в каждом помещении. Для этого необходим монтаж терморегуляторов в обвязку радиаторов отопления;
• Возможность автоматического пополнения воды. Для этого необходим блок заливки теплоносителя в закрытую систему отопления, который устанавливается на обратную трубу. В закрытой однотрубной системе теплоснабжения это может привести к термическому удару.

Предварительно необходимо рассчитать все параметры отопления. Для этого лучше всего воспользоваться специализированными программами. В противном случае может возникнуть вопрос — откуда берется воздух в закрытой системе отопления. Это часто явление, которое связано с содержанием кислорода в теплоносителе, его составе и температурном режиме работы системы. Для минимизации необходимо выполнить установку группы безопасности в закрытую систему отопления.

Для компактности отопления рекомендуется выбирать схемы двухтрубной закрытой системы теплоснабжения с горизонтальной разводкой труб. Но в таком случае монтаж циркуляционного насоса является обязательным.

Интегрированная система безопасности ИСБ ИНДИГИРКА

ИСБ ИНДИГИРКА создана на базе разработанной специалистами ГК СИГМА концепции (концептуального проекта) для создания (производства и проектирования) интегрированных комплексов систем физической защиты (ИК СФЗ ИНДИГИРКА) критически важных, потенциально опасных, промышленных объектов, технологических сооружений с жесткими климатическими и эксплуатационными условиями.

ИСБ ИНДИГИРКА строится на базе оборудования и программного обеспечения российского производства. Включает себя три уровня системы безопасности, начиная с адресно-аналоговых и адресных извещателей и модулей и заканчивая прикладным программным обеспечением, которое работает под управлением российских операционных систем. Аппаратной основой ИСБ ИНДИГИРКА является оборудование производства ГК СИГМА – «ИСБ Рубеж-08» и «АСБ Рубикон». Основные компоненты ИСБ ИНДИГИРКА.

• Концентраторы оборудования ИНДИГИРКА.
• СПО ИНДИГИРКА.

Концентраторы оборудования (КО) конструктивно изготавливаются в виде шкафов с оборудованием, в полном соответствии с требованиями заказчика. Концентраторы поставляются заказчику в полностью готовом виде с конструкторской документацией, комплектом монтажных частей, материалов и ЗИП. Концентраторы на предприятии проходят полный контроль работоспособности.

Специальное программное обеспечение СПО ИНДИГИРКА.

• СПО ИНДИГИРКА – кроссплатформенное решение, ориентированное на работу с защищенными ОС российского производства типа МСВС и Astra Linux.
• СПО ИНДИГИРКА полностью удовлетворяет требованиям 188-ФЗ о едином реестре российских программ.

Устройство прибора

Как правило, основания для нарушения нормального функционирования котла закрытого типа — это увеличение давления или значительное переполнение трубопровода тепловым носителем, то есть водой.

Теплообменник — это первый участок в котле, который реагирует на эти отклонения, а потому он быстро выходит из строя.

Чтобы избежать этих неполадок в системе отопления, используется группа безопасности для котлов.

При помощи этого блока достигается требуемое давление теплоносителя в трубах и радиаторных батареях.

Во время преизбыточных показателей давления излишки нагретой воды сбрасываются.

Возникающие различные нештатные ситуации, например чрезмерный нагрев отопительного котла, увеличивают давление в трубопроводе.

Во время сильного нагрева вода начинает расширяться, на это закрытая система водяного отопления не рассчитана — здесь не предусмотрен дополнительный резерв.

Результат повышенного давления — поломка котельного оборудования либо разрыв трубопровода. Чтобы регулировать давление и во время потенциальной угрозы снизить его до необходимого показателя, потребуется установка группы безопасности котла.

Конструкция состоит из таких элементов: клапан предохранения, манометр и автоматический сбрасыватель воздуха. Все эти устройства находятся в металлическом корпусе с резьбовыми соединениями.

Сбрасыватель воздуха

Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни.

Воздушные пузырьки в системе отопления образуются по следующим причинам:

• уплотнения плохого качества либо выход из строя старых;
• изначальное наполнение магистрали отопления водой с воздушными пузырями;
• неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
• подпитка водой;
• засор или налет на трубах.

Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки.

Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.

Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.

Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».

Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

• Температура — от 65°С до 95°С.
• Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Как выбрать группу безопасности для системы отопления частного дома

Выбрать подходящую модель не сложно, смотреть нужно на:

1. Максимально допустимую мощность системы (кВт), на которую рассчитан узел. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую мощность – отлично, если же большую – необходимо искать более прочный вариант.
2. Давление срабатывания предохранительного клапана. Как правило, в готовые узлы устанавливают клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее уязвимого элемента систем отопления – обычно это стальной теплообменник котла, рассчитанный на 2 или 3 бар. Предохранительные клапаны на 2 бар, несмотря на достаточный спрос, в продаже найти трудно, выход из ситуации – собрать узел своими руками, купив предохранительный клапан и прочие элементы по отдельности (об этом смотрите далее).
3. Рабочая температура – это допустимая температура теплоносителя, практически у всех современных моделей она в пределах -10°С – 110°C, чего более, чем достаточно.
4. Совместимость с теплоносителем – если вместо воды в качестве теплоносителя используется антифриз.
5. Диаметр резьбового соединения – оно может быть диаметром 1″, 1/2″ или 1,4″. Можно подобрать и несоответствующий по диаметру резьбы узел, но тогда придется позаботиться о подборе переходника, что не всегда просто.

Важно обратить внимание и на материал изготовления, оцинкованная сталь или нержавейка – хороший, но не лучший вариант. Более дорогими, но более прочными, износостойкими и еще более устойчивыми к коррозии являются изделия из латуни. Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни

Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни

Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава)

Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни. Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Действие защитного клапана

В системе отопления немаловажную роль играет функционирование предохранительного клапана. Он устраняет нагрузки (перепады), возникающие при аварийных ситуациях. Особенно это касается систем, отапливаемых паровым теплогенератором. Критическое давление в контуре может возникнуть по следующим причинам:

1. 1. Произошёл сбой функций автоматики, и теплоноситель увеличился в объёме сверхдопустимой нормы.
2. 2. Быстрое повышение температуры в системе.

Устройство состоит из латунного корпуса и двух деталей — мембраны и стальной пружины. При срабатывании клапана для нормального функционирования отопления устраняется около 100 г горячей воды. Латунный предохранитель выдерживает температуру теплоносителя до 120 градусов.

Шток и пружина в этой конструкции изготовлены из нержавеющего металла. Гибкость первого элемента позволяет устанавливать коэффициент давления, действующего на мембрану. Следовательно, мембранная перегородка перекрывает отверстие наружу.

Настраивая аварийный механизм нужно учесть, чтобы максимальный показатель давления был на 15% больше рабочего. Регулировку следует осуществлять ежегодно перед отопительным сезоном. Функционирование устройства проверяется при помощи принудительного открытия. Это следует делать периодически, чтобы механизм не засорился, находясь в нерабочем состоянии.

Как регулируется давление в системе отопления

При нагреве жидкость расширяется, если она будет в ограниченном объеме, то просто разорвет весьма крепкие стены, так как почти не сжимается.Для компенсации расширения жидкости в систему включают расширительный мембранный бак, 1/10 по объему от теплоносителя, одна половина которого накачивается воздухом. Именно воздух может сжиматься, в результате чего, давление при расширении жидкости возрастает не значительно, чаще находится в пределах 1,5 – 2,0 атм.

Первоначально бак накачивается воздухом, обычно до 1,5 атм, после чего система заполняется холодным теплоносителем. Подробней о выборе и применении мембранного бака

Самостоятельная сборка

Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности.

Так воздух в него будет поступать гарантированно, без каких-либо препятствий.

Самодельная группа безопасности включает в себя такие элементы:

• манометр, автоматический воздухоотводчик и предохранительный клапан;
• 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
• 1 стальная или латунная крестовина;
• 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
• пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).

Соединяем элементы в соответствии с фото ниже, подключаем к системе отопления и проверяем работоспособность:

Регулировочная и запорная арматура радиаторов

Отопительные радиаторы оснащаются полуоборотными шаровыми кранами, позволяющими полностью перекрыть или, наоборот, открыть подачу теплоносителя в радиатор. Краны ставятся на входе в устройство. Иногда вместо них используются термостатические радиаторные клапаны (без преднастройки), автоматически перекрывающие подачу теплоносителя, когда температура в помещении превышает заданные значения.

Перечисленные устройства нельзя использовать для балансировки системы. Этим целям служат балансировочные клапаны (вентили) и термостатические клапаны с преднастройкой.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

• Диаметр для труб подключения (1’, ¾’, ½’).
• Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

• допустимый диапазон измерения (верхний и нижний предел);
• точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Самостоятельная сборка группы безопасности для котла отопления

     Рынок данных устройств достаточно разнообразен, что позволит подобрать группу безопасности практически для каждого типа котла. Но невозможно гарантировать наличие таковых в каждом населенном пункте, что может вызвать определенные сложности. Выходом из такой ситуации может стать приобретение необходимых приборов по отдельности и самостоятельная сборка блока безопасности.

Вам понадобится:

• Манометр;

• Воздухоотводчик;

• Предохранительный клапан;

• Соединительные элементы:

o Крестовина;

o Уголки;

o Переходники;

o Сгоны;

o Трубы и т.д.

      Как и в случае с заводской группой безопасности, каждый из элементов должен соответствовать техническим характеристикам отопительного котла и прочих структурных частей всей системы.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления. Дата: 25 сентября 2021

Изготовление группы безопасности в домашних условиях

Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.

При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.

Видео – Группа безопасности
