Установка камина своими руками – варианты монтажа, пошаговое руководство

Особенности и разновидности каминных топок

Важно помнить, что топка для камина будет работать максимально эффективно в том случае, если будут соблюдены определенные условия:

  • дымовая труба должна работать надежно;
  • топливо, используемое для растопки камина, должно быть качественным и не иметь никаких вредных примесей;
  • навык эксплуатации камина только приветствуется.

устройство дымохода для каминаК дымовой трубе также предъявляются определенные требования в связи с тем, что в процессе функционирования топки обязательно нужно учитывать следующие особенности дымохода:

  • высота дымовой трубы прямо пропорционально сил тяги, поэтому для того, чтобы усилить этот параметр, следует оборудовать более длинную систему дымохода;
  • понижению тяги способствует множество мелких нюансов, далеко не всегда заметных сразу: различные трещины и сколы в корпусе трубы, плохо прилегающие друг к другу элементы конструкции, незакрытая топочная дверца и т.п.

Камин с закрытой топкой обладает целым рядом неоспоримых достоинств:

  • вся конструкция очень удобна в эксплуатации из-за своей компактности;
  • монтаж такого оборудования не несет в себе никакой сложности;
  • регулировать процесс горения топлива в таких конструкция гораздо проще, чем с системах открытого типа;
  • благодаря термостойкому стеклу, входящему в конструкцию такой топки, любое возгорание из-за выброса искр и иных неприятных ситуаций исключено;
  • производительность работы каминов с закрытой топкой очень высокая (как правило, КПД составляет более 80%).

Правила установки

Правила установки любого камина требуют выбора удачного места расположения. Например, существенная деталь для угловых вариантов – наличие отступа от каминной стены в четверть метра. Это пространство стоит оставить для свободной циркуляции кислорода. Хотя места понадобится довольно много, установка именно этой разновидности очага значительно улучшит тепловой обмен.

Правила предполагают точный расчет габаритов печного агрегата. Нагревательная часть должна соответствовать тепловым потерям помещения.

В большинстве вариантов расчеты, предполагаемые СНиП, должны учитывать:

  • число оконных проемов;
  • вид остекления;
  • характеристики использованного утеплителя;
  • этажность здания;
  • толщину и материал стен.

Правила установки предполагают, что одна печь используется для обогрева помещения размером не более 40 кв. м. Не стоит рассчитывать обогреть одним камином 100 кв. м в таунхаусе. Нежелателен также вариант с одним камином на несколько этажей. В этом случае невозможно обеспечить равномерный прогрев, так как теплый воздух поднимается вверх. На нескольких этажах лучше сооружать разные камины, пусть и меньшие по размерам.

Значительно уменьшенный размер камина в соотношении с габаритами комнаты приведет к большим температурным колебаниям в помещении. Сильно увеличенный размер камина приведет к духоте в комнатах, а также к перерасходу дров.

Правила выбора размера печи под конкретное помещение предполагают точное оперирование цифрами и показателями. Теплопотери помещения рассчитываются из показателей потерь тепла одного кубического метра комнаты – 21 ккал/час. Для расчетов достаточно умножить наружные размеры помещения на 21. Например, в деревянном доме эти показатели могут составить 5,5 метров ширины, 6,5 метров длины и 3 метра высоты. Условный объем тепловых потерь – 107,25*21=2252,25 ккал/час.

Известно, что 1 куб. м камина выдает в среднем 300 ккал/час. Значит, теплопотери помещения нужно разделить на 300. 2252,25/300 =7,5075 куб. м. Допустимая высота камина в помещении составляет до 2 метров. Если разделить 7,5 на 2, получается площадь печки, равная 3,75 кв. м.

Сколько времени уходит на работу?

Монтаж оконной конструкции проводится быстро только специалистами. В течение 1-2 часов они проводят подготовку оконной поверхности и демонтаж старого окна. Бригада из двух человек способна выполнить монтаж в течение 2 часов. Итого: на весь процесс работы у профессионалов уйдет 3-4 часа. Балконные окна могут занять 1 рабочий день (до 8 часов), из-за особенностей конструкции.

Но это при условии, что размеры конструкций выполнены правильно, и не возникнет ошибок в процессе монтажа, которые нужно будет устранить. При этом поверхность, к которой осуществится прилегание конструкция, также должна быть без дефектов.

После установки окна, стыки заделывают монтажной пеной, и дают ей время на застывание (до 12 часов). Затем остатки пены аккуратно удаляют специальным ножом. Откосы устанавливают, спустя 1-2 дня, после установки основной оконной конструкции.

Система с однотрубной разводкой

Эта схема является более дешевым и простым решением проблемы, как правильно смонтировать систему отопления. Монтаж выполняется в виде замкнутого кольца, где все батареи последовательно соединены друг с другом, а теплоноситель перемещается по батареям и возвращается в котел.

Такая схема позволяет получить некоторую экономию за счет простого монтажа и проектирования. Однако один существенный недостаток очень часто заставляет делать выбор в пользу двухтрубной системы. Дело в том, что теплоноситель в процессе перемещения по трубам и радиаторам постепенно остывает. Это приводит к тому, что в последнем радиаторе вода имеет более низкую температуру. Увеличение мощности котла приводит к сильному нагреванию первых батарей. Добавление определенного количества секций на последней батарее также нельзя назвать эффективным. Это доставляет некоторые неудобства, поэтому очень часто домовладельцы отказываются от простой и дешевой однотрубной разводки.

Решить проблему такого плана помогает насос для принудительной циркуляции теплоносителя. Устройство подключается к котлу, и жидкость перемещается по системе, практически не меняя температуры.

Однако и в этом случае есть свои недостатки:

  • Во-первых, приобретение насоса – это дополнительные расходы, что приводит к увеличению затрат на монтаж отопительной системы в частном доме.
  • Насос необходимо подключать к сети электропитания, что становится причиной увеличения потребляемой электроэнергии.
  • Зависимость от электричества делает малоэффективной работу насоса при отключении электроэнергии, следовательно, нет света – нет тепла в помещении.

Разметка места монтажа

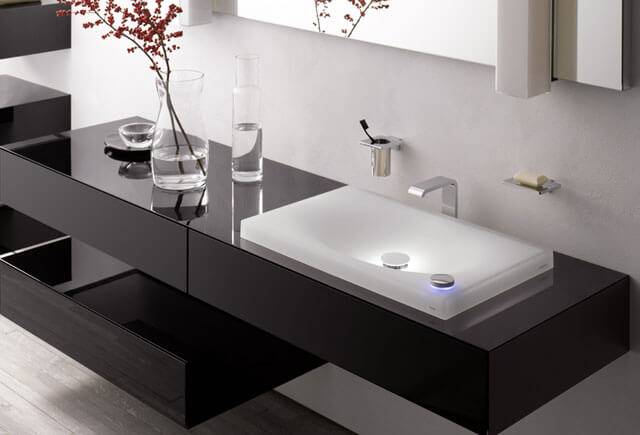

Для упрощения разметки столешницы под утопленную раковину используют шаблон. Большинство производителей вкладывают его в комплект к встроенным изделиям.

Определяя место нахождения умывальника, нужно обращать внимание на то, что:

  • раковина не может располагаться на самом краю и впритык к стене;
  • должен быть свободный доступ к прибору и удобное его использование.

Правильное выполнение разметки требуется для того, чтобы умывальник прочно зафиксировался в столешнице и не провалился в отверстие. При отсутствии шаблона чашу располагают вверх дном, после чего прикладывают к поверхности и обводят по контуру карандашом.

Эксплуатация чугунного камина

Срок службы чугунной печи зависит от грамотной эксплуатации и правильного ухода за камином, хоть и считается, что он может служить десятилетиями. Действительно, чугун легко переносит перепады температуры, а стенки камина тяжело поддаются прогоранию. Однако, чугун легко поддается коррозии. Поэтому уход за ним заключается в основном в регулярной сухой чистке. Мыть можно только стеклянные дверцы и постамент. Не забывайте регулярно очищать камин от золы и остатков дров.

Важно выбрать и правильный вид топлива. В основном это дрова

Рекомендуется использовать такие породы деревьев, как береза (она отдает на 20% больше тепла, чем сосна) и лиственница. Топливом могут быть не только дрова, но и пеллеты и этанол.

  • Не стоит забывать и об элементарных правилах пожарной безопасности:
  • не оставляйте камин без присмотра;
  • не подпускайте к работающему камину маленьких детей;
  • не устанавливайте камин рядом с легковоспламеняющимися материалами, мебелью и окнами;
  • не устанавливайте камин в зоне активной жизнедеятельности: спальня, середина комнаты, кухня. Его легко опрокинуть. Лучшее место для камина — в углу или около дальней стены;

Регулярная чистка камина — залог долгой службы

При соблюдении простых правил эксплуатации камин прослужит вам долго, и каждый вечер будет радовать вас своим внешнем видом и теплом!

Нормы эксплуатации камина

Для того чтобы система камина прослужила максимально долго, важно не только изучить фото- и видеоматериалы по монтажу, но и придерживаться ряда требований, а именно:

  • замена древесины как основного топлива на иное в процессе работы камина крайне не рекомендуется, так как такое стремление увеличить скорость горения может негативно сказаться на его функционировании;
  • использовать воду в качестве гасителя огня категорически запрещено;
  • проводить чистку камина и иное обслуживание необходимо с периодичностью не реже, чем один раз в два месяца.

Чтобы камин работал лучше, на его дне всегда стоит оставлять слой сгоревшей древесины толщиной около 1 см. Внешнюю поверхность можно чистить тряпкой и обычным мыльным раствором.

Если топка камина является закрытой, то на ее стекле от сгорания древесины обычно образуется нагар, который без труда можно удалить обычным средством для чистки стекол. Внутренние стенки рекомендуется очищать специальной жесткой щеткой, что поможет избавиться от налета и золы.

Подготовка материалов и инструментов

Для самостоятельного изготовления камина требуется следующий инструментальный набор:

  • Мастерок;
  • Молоток каменщика или киянка резиновая;
  • Зубчатый и простой шпатель;
  • Ведра для замешивания раствора;
  • Перфаратор;
  • Шуруповерт;
  • Миксер для строительных работ или дрель с подобающей насадкой;
  • Уровень строительный;
  • Ватерпас;
  • Отвес;
  • Рулетка;
  • Карандаша или маркер;
  • Угловая шлифовальная  машинка;
  • Устройство для нарезания плитки.

Список требуемых материалов выглядит так:

  • Красный печной кирпич марки М-200;
  • Лицевой кирпич;
  • Уголки сделанные из стали сечением 50х50 мм;
  • Полосы из стали размерами 50х5 мм;
  • Самосверлящие шурупы с широкими шайбами;
  • Дюбели из пластика для самосверлящих шурупов;
  • Огнеупорная кладочная смесь;
  • Термостойкая мастика;
  • Цемент марки М500 и песок;
  • Утеплительный материал с применением фольги в виде плит;
  • Миниритовая плита (требуется для обустраивания камина в здании из дерева);
  • Плитка из керамики или керамический гранит;
  • Профили направляющие потолочные и CD для гипса;
  • Гипсокартонные листы;
  • Набор декоративных решёток для вентиляционных окон;
  • Огнеупорный герметик.

Технология монтажа

Установка заводского каминного комплекта осуществляется по следующей технологии:

  • Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
  • Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.
  • Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
  • Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
  • Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.
  • Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
  • Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
  • Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.

Заключение

Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.

Преимущества и недостатки

Камин в загородном доме — это элемент декора, который создает неповторимое оформление помещения и привлекательный дизайн. Еще одно его достоинство — получение дополнительного источника обогрева дома. Недостатки, как правило, обусловлены обустройством топки:

  1. Трудности, которые связаны с монтажом и устройством каминной зоны. Строительство открытого камина возможно, только если на начальной стадии сооружения дома была предусмотрена эта возможность и под конструкцию был залит отдельный фундамент. Необходимо соблюдать очередность монтажа, в том числе поэтапную сдачу сооружения для приемки органами регистрации.
  2. Проверка топочной камеры и дымоходного канала сотрудником МЧС, проводящаяся до подключения дымоотвода. Работы с оформлением всех бумаг могут затянуться не на один год.
  3. Особенности конструкций из дерева — полная усадка дома может произойти не ранее, чем спустя 6−7 лет. Строительство камина можно производить лишь после завершения этого времени.
  4. Ограничения, которые связаны с размером помещения. Размеры портала увеличиваются с учетом выбранного материала. Домашний очаг можно сооружать в помещении размером не меньше 25 м².

Во время монтажа не стоит жертвовать действующими требованиями безопасности для придания привлекательного внешнего вида отопительному устройству. Требуемые размеры топочной камеры и дымоотвода обязаны соответствовать тем, что указаны в СНиП. Перед проведением работ необходимо сделать правильные теплотехнические расчеты и разработать проект камина. Это сможет уберечь дом от нежелательных негативных последствий.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.


Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

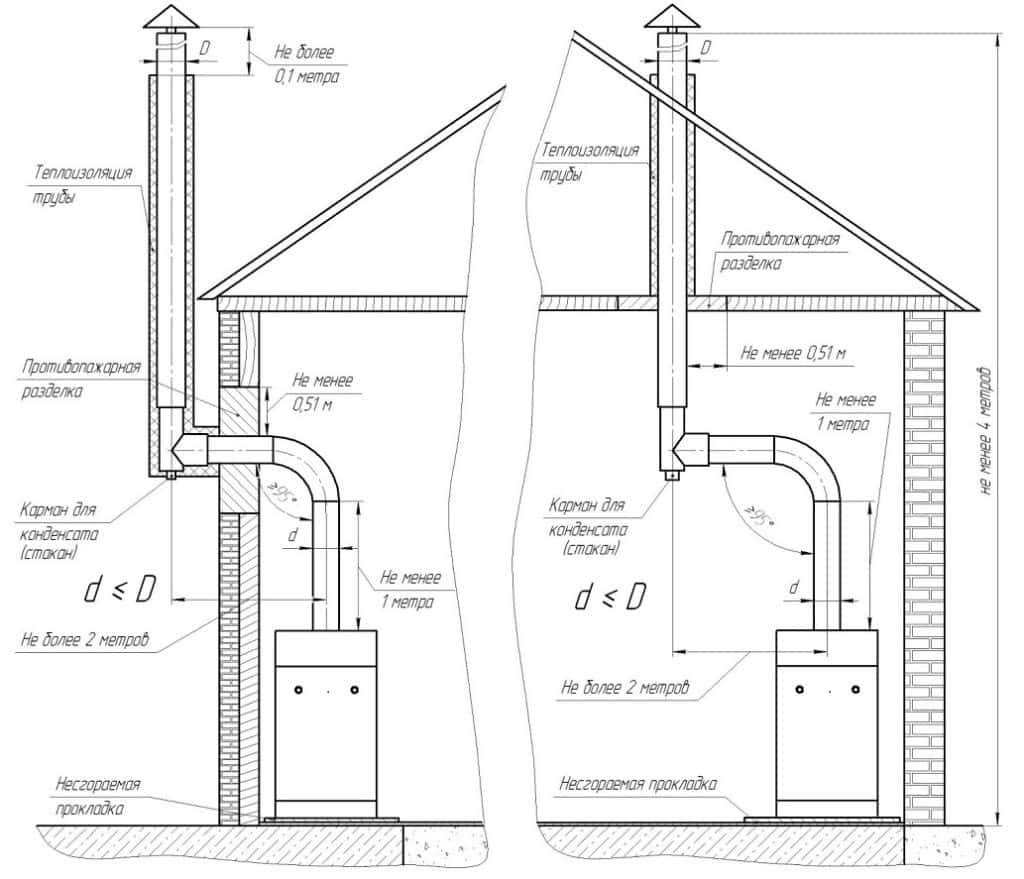

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.


К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.


Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.


Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.


Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.


Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.


Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Установка топки

В самом сердце камина температура достигает максимальных значений. Все материалы, которые находятся в непосредственной близости к топке, должны иметь свойства жаропрочности и огнеупорности. На постамент кладется плита, сделанная из керамогранита. Этот материал выдерживает необходимую температуру и при этом не подвергается деформации.

Боковые торцы плиты, прилегающие к несущей стене, заглубляются в нее. Для фиксации нужно использовать специальный клей для каминов.

В некоторых статьях, которые рассказывают о том, как правильно установить камин, встречаются идеи создания вертикальных калориферных каналов. По ним движется воздух, прогреваясь от стенок топки. Если вы выберете подобный вариант, то следует учесть, что каминная плита перекроет этот канал, поэтому придется применять некоторые дополнительные меры. В нашем случае модель считается достаточно упрощенной.


Установка чугунной топки

На следующем этапе производится установка топки на плиту. Зазоры между корпусом топки и плитой можно заделать термостойким герметиком. Идея, по которой осуществляется монтаж камина, заключается в том, что топка не встраивается в подготовленную нишу, а обкладывается снаружи кирпичом. Такая облицовка гарантирует более точное сочетание размеров и плотное прилегание стенки к фасадной рамке.

Чугунная топка по фасаду имеет отбортовку. Боковые стенки из кирпича укладываются по уровню отбортовки, оставляя до стенок топки некоторый зазор. Плотное прилегание облицовки к несущей стене обеспечивается гипсовой штукатуркой.

Полезно знать: Какой кирпич использовать для изготовления камина, практика выбора

После того как сверху корпуса топки окажется 2 ряда кладки, производится перекрытие. Оно может быть выполнено из такой же керамогранитной сплошной плиты с вырезом для дымохода. Площадь плит должна превосходить площадь корпуса. Выступающие части плиты будут образовывать каминную полку. Полка является функциональной частью, на нее можно поставить легкие предметы для декорации.

Особенности и разновидности каминных топок

Важно помнить, что топка для камина будет работать максимально эффективно в том случае, если будут соблюдены определенные условия:

  • дымовая труба должна работать надежно;
  • топливо, используемое для растопки камина, должно быть качественным и не иметь никаких вредных примесей;
  • навык эксплуатации камина только приветствуется.

Качественная работа дымохода крайне важна для того, чтобы тяга была непрерывной, а все вредные продукты горения, образуемые в процессе сгорания топлива, беспрепятственно выводились наружу. Поэтому устройство дымохода для камина должно быть выполнено безукоризненно.К дымовой трубе также предъявляются определенные требования в связи с тем, что в процессе функционирования топки обязательно нужно учитывать следующие особенности дымохода:

  • высота дымовой трубы прямо пропорционально сил тяги, поэтому для того, чтобы усилить этот параметр, следует оборудовать более длинную систему дымохода;
  • понижению тяги способствует множество мелких нюансов, далеко не всегда заметных сразу: различные трещины и сколы в корпусе трубы, плохо прилегающие друг к другу элементы конструкции, незакрытая топочная дверца и т.п.

Если говорить о видах топок, то принято различать две основные категории: наиболее распространенные открытые топки и топки закрытого типа. У каждой из этих конструкций имеются как свои достоинства, так и отрицательные стороны, на которых следует остановиться подробнее. Камин с открытой топкой отличается тем, что хозяева могут без труда видеть горящий в нем огонь, что зачастую выделять довольно эффектно.


По типу конструкции такая топка представляет собой нишу в поверхности стены, для обустройства которой предварительно нужно укрепить каминный фундамент. Камины с закрытой топкой отличаются более высокой производительностью тепла по сравнению с агрегатами с открытой топкой, поскольку нагретый воздух не выходит наружу так, как это происходит в моделях без дверцы, однако показатели эстетичности, безусловно, выше у камина открытого типа.

Камин с закрытой топкой обладает целым рядом неоспоримых достоинств:

  • вся конструкция очень удобна в эксплуатации из-за своей компактности;
  • монтаж такого оборудования не несет в себе никакой сложности;
  • регулировать процесс горения топлива в таких конструкция гораздо проще, чем с системах открытого типа;
  • благодаря термостойкому стеклу, входящему в конструкцию такой топки, любое возгорание из-за выброса искр и иных неприятных ситуаций исключено;
  • производительность работы каминов с закрытой топкой очень высокая (как правило, КПД составляет более 80%).

Кроме того, все монтажные работы, куда входит и облицовка каминной топки, и внешнее оформление, для закрытой топки стоят дороже и являются более сложными.
