Монтаж и установка камина и дымохода в деревянном доме

Правила обустройства околокаминного пространства

Площадка перед топкой из огнестойкого камня

Пол около камина должен быть выполнен из негорючих материалов. Его можно облицевать при помощи керамической плитки, натурального камня. Также пол можно покрыть металлическим листом.

Если топочная камера не оборудована стеклянной дверцей, произведите дополнительный монтаж декоративной металлической решетки для камина.

Не укладывайте на пол близко к отопительному прибору предметы интерьера, которые могут воспламеняться. Лучше всего размещайте их на расстоянии 1 м от топочной камеры.

Кирпичный камин, построенный в деревянном доме при соблюдении все правил монтажа окажется отличным вариантом обустройства отопительной системы для обогрева жилых помещений.

Виды фальш-каминов

Как это ни странно, но камин может иметь различные варианты исполнения. Перед тем, как вы приступите к самостоятельному изготовлению, следует определиться, какой вариант вам более симпатичен и главное, уместен в вашей квартире.

  • Максимальная реалистичность – этот вид подразумевает изготовление абсолютно всех элементов камина, которые очень правдоподобно будут имитировать настоящую конструкцию. В этом случае необходимо придерживаться реальных габаритов настоящих стандартных каминов и воссоздать процесс горения. Для этого в нишу монтируют электрокамины, вокруг которых возводят добротные порталы. Ну, или электронную фоторамку, которая транслирует огоньки пламени. Это наиболее дорогостоящий вариант, но и наиболее достоверный.
  • Частичная имитация – это более простой и менее затратный вариант. Для сооружения такого камина возводят портал, который выступает из стены, изготавливают крышку для него, можно даже имитировать кирпичную кладку и натуральные породы дерева или камня при этом. Но вот в топке расположены уже декоративные элементы, которые лишь условно обозначают наличие очага. Такие конструкции выглядят весьма уютно и убедительно.
  • Символическое обозначение – этот вид исполнения лишь отдаленно напоминает очертания настоящего камина. С помощью деревянных планок, декоративных багетов и молдингов или других элементов на стене обозначаются контуры, которые по форме схожи с образом подлинника. Во многих случаях используют рисунок акриловыми красками прямо на поверхности стены. В этом случае может быть нарисовано и пламя. Если вы любите такие нестандартные варианты исполнения привычных вещей, то этот вариант для вас.

Теперь разберемся, какая же польза кроется в использовании такого элемента в интерьере и для чего же вообще нужно потратить столько времени и сил.

  • В первую очередь, это, конечно же, удачное дизайнерское решение, которое поможет украсить помещение и сделать его более уютным, теплым и домашним. К тому же, камины не так часто встречаются в интерьерах квартир, что поможет сделать его более необычным. А учитывая то, что часто поверхность украшается красивыми материалами, вы дополнительно разнообразите элементы декора в комнате;
  • Если вы решили воссоздать вариант со встроенным электрокамином, то вы получите дополнительный источник света и тепла. Это поможет поддерживать комфортную температуру в комнате до того, как включат центральное отопление или после его отключения;
  • Большинство каминов увенчаны массивными крышками. Воссоздав этот элемент, у вас появится дополнительное место для размещения любимой коллекции декоративных статуэток или домашних фото. К различным праздникам или памятным датам можно украшать ее поверхность символичным декором. Особенно празднично выглядят камины, украшенные к Новому году с помощью гирлянд, настоящих еловых веток и декоративных носочков для подарков;
  • И самый хитрый вариант – для скрытия коммуникаций и недостатков планировки. Например, можно скрыть большое количество розеток и проводов, которые находятся под ТВ-зоной. Часто бывает так, что под окном и в углу на смежной стене расположен радиатор отопления, который не только выглядит неуместно, но и мешает разместить там любой предмет мебели. Превратить этот недостаток в изюминку комнаты и обыграть пустующий угол, поможет возведение вокруг него декоративного портала. При этом радиатор не перестанет обогревать комнату.

Расположение печи в деревянном доме

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы

При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов

Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы

Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход

При этом очень важно провести все работы в соответствии с ППБ

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние

Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности

Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

Газовый камин

Газовые камины в основе имеют обычную газовую горелку. Эффект живого огня достигается с помощью искусственных дров, которые сделаны из экологически чистого негорючего материала, имитирующего настоящие дрова. Такие камины удобны там, где есть газ. Большинство моделей даже можно подключать к баллонному газу.

Такие камины не требуют специальной установки дымохода: достаточно вывести трубу в газоход или прямо на улицу. Однако все работы можно производить только с разрешения организаций газового хозяйства. Если все сделано правильно, то обогрев помещений с помощью газового камина удобен и безопасен.

Правила монтажа каминов

Вопрос установки камина в доме необходимо решить на этапе планировки, строительства. Это обуславливается тем, что классическая и даже современная печь будет обладать большим весом, поэтому наличие специально отведенного места в фундаменте становится обязательным.

Для многоэтажного дома желательно позаботиться о наличии конструкции на каждом этаже. Будьте готовы к тому, что даже самый лучший камин сможет гарантировать отопление только одного этажа.

Позаботьтесь о соблюдении мер пожарной безопасности. Для этого потребуется установить гидроизоляцию в подполе, выполненную из рубероида, толи.

Газоходы должны располагаться, по крайней мере, на 35 сантиметров друг от друга, но оптимальным значением будет 45 сантиметров. Второй вариант оказывается наилучшим, если планируется продолжительное использование печи.

Типы каминов в доме

Какой материал выбрать?

Для создания отопительного прибора и его топки необходимо выбрать высококачественный, безопасный материал. Наилучшим вариантом оказывается кирпич. Но ведь и он бывает разным! Будьте готовы к тому, что силикатный кирпич не подходит, так же как и пустотелый керамический. На чем же остановить собственный выбор? Для оформления топки идеально подходит полнотелый керамический кирпич. Используемый материал должен отличаться высоким качеством, поэтому он должен обладать равномерным цветом и одинаковыми геометрическими размерами, а дефектов не должно быть.

Как укладывать тело печи?

Решив выполнить укладку своими руками, необходимо принять во внимание следующие аспекты
Самое важное – это соблюдать составленную схему укладки, ведь от этого зависит, насколько успешной, безопасной обещает быть эксплуатация камина

Будьте готовы к тому, что установка камина в деревянном доме является серьезной задачей, требующей максимальной ответственности, осторожности, поэтому целесообразнее обратиться к профессионалам. Будьте готовы к тому, что установка камина в деревянном доме является серьезной задачей, требующей максимальной ответственности, осторожности, поэтому целесообразнее обратиться к профессионалам

Будьте готовы к тому, что установка камина в деревянном доме является серьезной задачей, требующей максимальной ответственности, осторожности, поэтому целесообразнее обратиться к профессионалам

Самое важное – это соблюдать составленную схему укладки, ведь от этого зависит, насколько успешной, безопасной обещает быть эксплуатация камина

Будьте готовы к тому, что установка камина в деревянном доме является серьезной задачей, требующей максимальной ответственности, осторожности, поэтому целесообразнее обратиться к профессионалам

Если все-таки работа будет выполняться своими руками, повышенное внимание нужно уделить кладке первого ряда. Наилучшим решением станет изучение фото, которые способно показать, какой должна быть правильная форма и как должна выглядеть печь в результате

Помните о том, что установку отопительного прибора нельзя осуществлять при температуре ниже 0, ведь в противном случае даже самый лучший камин, разработанный всемирно известным брендом, не сможет порадовать себя во время использования.

Какой должна быть каминная облицовка?

К наиболее важным задачам относится облицовка топки отопительного прибора, которая должна быть стильной и высококачественной. Данные параметры можно сочетать на достойном уровне!

Ваш дом может выглядеть стильно, уютно, что подтверждают многочисленные фото других дизайнерских проектов.

Кирпичные печи принято обрабатывать штукатуркой либо облицовывать кафелем. Отдавая предпочтение штукатурке, нужно понимать, что материал должен быть изготовлен на основе абсета, который придает устойчивость к высокому температурному режиму, но при этом слой должен быть минимальным для сохранения хороших показателей теплоотдачи.

Камины принято устанавливать на специальное основание, являющееся жаропрочным. Для создания основания можно использовать керамическую плитку, огнеупорное стекло, листовую нержавеющую сталь.

Для изоляции дымоходов необходимо помнить о противопожарных нормах. Оптимальным будет использование суперизола.

Небольшие короба можно заполнять базальтовой ватой.

Установка печи в деревянном доме также предполагает работу с топливником, дымоходом и заделкой всех проходов.

Убедитесь в том, что даже своими руками можно создать стильный, надежный прибор для отопления деревянного дома!

Требования пожарной безопасности

Правила предписывают выдерживать определенные расстояния до печи от поверхностей домика:

  • если устанавливается стальная печь, работающая на твердом топливе, на покрытие пола из легковоспламеняющихся материалов минимальное расстояние до дна обогревателя – 140 мм;
  • под железную или кирпичную печь делается отдельный фундамент или укладывается плита из прочных, негорючих материалов. Ее размер должен превышать габариты обогревателя на 500 мм с каждой стороны;
  • минимальное расстояние от плиты перекрытия из горючих материалов до верха прибора – 1000 мм;
  • размер отступа до деревянной стены от стальной печи, не защищенной слоем теплоизоляции или не обложенной кирпичом – 1000 мм;
  • при установленных промышленных панелей из слоя теплоизоляции и зеркальным металлическим покрытием, размер сокращается до 380 мм;
  • печь оснащенная защитным экраном должна отстоять от обложенной кирпичом или керамической плиткой стены на 130 мм.

Такие печи выполняются небольшими по размерам. В дополнение их можно оборудовать варочными панелями и водонагревательными баками. Принцип работы основан на излучении поверхностями тепловой энергии, распространяемой по помещению.

В довершение некоторые модели оснащаются устройством конвекции воздуха. Такое дополнение позволяет использовать тепло от сгорания дров для обогрева холодного воздуха, проходящего или сквозь трубы или воздушную полость между стенками и экранами печи.

Исходя из этих качеств определяется место установки металлических обогревателей:

  • Если агрегат оснащен варочной панелью – его место на кухне.
  • Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
  • Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
  • Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Особенности монтажа чугунной топки

Конечно, монтаж камина и установка топки – дело весьма хитрое и мудреное. Если вы не уверены в своих силах и знаниях, то лучше такое дело доверить профессионалам. Ведь неправильный монтаж топки может быть чреват серьезными проблемами, начиная от плохой тяги и заканчивая опасностью возгорания.

Если же вы уверены в своих силах и хотите самостоятельно произвести монтаж чугунной топки со стеклом, то мы предлагаем вам следовать нашей подробной пошаговой инструкции.

Готовую конструкцию чугунной топки можно приобрести в магазине, а можно изготовить заранее. Последний вариант требует серьезных навыков и профессионального инструмента. Поэтому в этой статье мы подробно остановимся на установке и монтаже уже готовой конструкции чугунной топки.

Вариант монтажа также зависит от того, встраиваете ли вы топку в уже подготовленную конструкцию камина с дымоходом или обустраиваете камин с «нуля». Если вы для себя приняли решение заменить только лишь старую топочную часть на новую чугунную со стеклом, и каминный портал вместе с системой для отводов продуктов горения у вас готов, то смело переходите к шагу 3.

Мы же предлагаем здесь подробную инструкцию, как обустроить камин с чугунной топкой с самого начала.

Как выбрать печь для дома

Выбирая отопительную печь для дома каркасного типа, учитывайте не только стоимость и внешний вид, но и технические характеристики оборудования.

Основное предназначение

Прежде всего следует учесть режим пребывания в доме. То есть, если планируется использовать постройку для постоянного проживания, то рационально установить печь с высокой тепловой инерцией, так как при этом тепло будет долго держаться и топить получится реже. Если же дом используется в качестве дачи в летний сезон, а зимой лишь иногда, то рациональнее установить камин. Компромиссным вариантом в данном случае будет печь-камин.

Кроме того, необходимо задать себе вопрос: печь будет использоваться только в качестве отопительного прибора или и для приготовления еды в постоянном режиме?

Выбор мощности и месторасположения

Требуемая мощность определяется из расчета 1 кВт на 10 кв. м площади помещения при средней высоте потолка 2,5 м.

Мощность печи заводского изготовления несложно найти в техническом паспорте

Для сопоставления с требуемой следует обратить внимание на номинальную мощность, при которой печь может работать длительное время без последствий

Определение мощности самостоятельно построенных печей – непростая задача, при решении которой необходимо учесть влияние множества параметров: площади поверхности, объема топки, вида применяемого топлива и других. Усредненное значение можно получить умножением 400 ккал/ч на площадь её свободной поверхности.

Что касается расположения, не стоит забывать, что печи-камины способны нагревать воздух не более чем в трех прилегающих помещениях. Идеальным местом для установки печи-камина в каркасном доме считается гостиная, где наиболее часто проводят время.

Хорошее решение для расположения печи – в простенке. Таким образом от нее будут обогреваться смежные комнаты. В конце концов, самый лучший вариант – это печь с теплообменником или водяным котлом. При этом расположение уже не имеет особого значения.

Материал

При строительстве кирпичной печи в доме можно быть уверенным, что будут учтены все индивидуальные пожелания его владельцев. Но это потребует определенных временных затрат на поиски хорошего мастера, а сам процесс строительства может затянуться на длительный срок. Именно поэтому наибольшую популярность приобрели отопительные печи, изготовленные в заводских условиях.

Если выбирать для каркасного дома между чугунными и стальными печами, то важно знать, что чугун обладает большей теплоемкостью, чем сталь. Как следствие, такие печи требуют длительного нагрева, но способны отдавать тепло на протяжении долгого времени

Для более быстрого нагрева воздуха в помещении наилучший вариант – печь-камин из листовой стали. Она мгновенно нагревается, но остывает быстрее чугунной.

Кроме того, следует обратить внимание на материал облицовки. При применении керамики или камня корпус прогревается дольше, но и время последующего излучения тепла значительно увеличивается

Топочная камера

Существуют открытые и закрытые топочные камеры. В состав закрытой конструкции должны обязательно входить дополнительные компоненты – шибер и прозрачные дверцы из огнеупорного стекла. Самым простым вариантом будет покупка готовой топочной камеры – это существенно упростит монтажные работы, да и выглядят чугунные закрытые топки очень хорошо.

Обустройство топливной камеры – это один из самых проблемных и сложных этапов монтажа камина. Расположенная под дымоходом топка должна обязательно иметь каминный зуб, необходимый для эффективной работы всей конструкции. Чтобы продлить срок службы металлической топки, ее внутренние стенки желательно выложить из шамотного кирпича, что позволит минимизировать контакт открытого огня с материалом изготовления камеры.

Поскольку основной рабочий процесс происходит именно в топке, стоит рассмотреть его именно сейчас:

  • Топливо извлекается из топливной корзины, которая обычно располагается под топкой, и укладывается на расположенную в камере колосниковую решетку;
  • Подожженные дрова поджигаются, а интенсивность их горения регулируется при помощи шиберной заслонки, обеспечивающей доступ кислорода в рабочую зону (если камин имеет открытую топку, то процесс горения можно менять только подкладыванием дров);
  • Сжигаемое топливо становится золой и попадает в зольник, находящийся непосредственно под колосниковой решеткой (собранную золу нужно периодически убирать, поэтому лучшим вариантом будет выдвижной зольник);
  • Выделяемый при горении газ выходит на улицу через дымоход (для наибольшей эффективности стоит оснастить дымоход принудительной тягой, которая еще и позволит регулировать теплоотдачу камина).

Второй вариант несколько сложнее в обустройстве – он предполагает монтаж задней стенки под углом в 30 градусов по направлению к внутренней части камина. Если сделать камин своими руками, используя такую схему, то преимуществом будет повышенное отражение тепловой энергии в помещение.

Как правильно выбирать топку?

Определившись с типом конструкции и материалом изготовления топки, остается делом за малым – выбрать модель. По каким параметрам следует выбирать чугунную топку, учитывая, что рынок сегодня предлагает множество различных моделей и производителей.

  1. Мощность топки.

Это, пожалуй, главный параметр, от которого напрямую будет зависеть эффективность камина. Для того чтобы выбрать камин, который действительно будет обогревать помещение, а не только выполнять декоративную функцию, следует правильно рассчитать площадь помещения. От этого параметра и будет зависеть необходимая нам мощность топки.

Мощность топки зависит от площади помещения

Также мощность топки определяет ее вес, диаметр и длина дымохода.

Рассчитываем общую площадь помещения по стандартной формуле:

Измеряем длину и ширину комнаты в метрах, умножаем результаты. Теперь, когда вы знаете квадратуру помещения, можно определить необходимую мощность топки.

Измеряем площадь помещения

Учитываем количество и ширину оконных проемов

Для площади комнаты в 50-100 м2, мощность топки должна быть не менее 10-12 кВт.

Для помещения свыше 100 м2, выбирайте мощность топки не менее 15 кВт.

  1. Материал дверцы. Дверца является одной из важнейших деталей топки. Для того, чтобы дверца могла выдерживать высокую температуру в 750-8000 С, ее производят из кварцевого жаростойкого стекла или кристалл керамики.

Дверца выполнена из стекла

Сегодня на рынке можно встретить бюджетные модели с небольшой стеклянной дверцей, а можно приобрести и более дорогие топки с двустворчатыми или выгнутыми дверцами из стекла. Конечно, разница чисто в декоративных функциях, ведь гораздо приятнее любоваться отблеском огня, когда камин снабжен топкой с большой стеклянной дверцей. Усовершенствованные топки снабжены дверцами с автоматической очисткой окна. За счет подачи горячего воздуха, стекло легко очистить от пыли, копоти и сажи.

  1. Форма топки: обычная (фронтальная) и угловая. Здесь выбор, конечно, зависит от места расположения камина. Фронтальная топка, в свою очередь, может иметь форму трапеции или прямоугольника.

Угловая топка

Преимущество обычной фронтальной топки заключается в ее доступной цене и высокой производительности. За счет того, что дымоход располагается рядом с топкой, без лишних изгибов, тяга в таком камине будет лучше. А вот в угловой топке, такая производительность снижается из-за удаленного расположения дымоходной трубы.

Подготовка к установке печи-камина

Из помещения, где стоит печь, вынесли не подлежащую влажной уборке мебель, пол вокруг печи накрыли полиэтиленовой пленкой. Перед разбором кирпичной печи прочистили ее дымоход. Эта малоприятная операция существенно снизит количество сажи, летящей с отколотых кирпичей.
Демонтаж печи начали с трубы. Если дымоход целиком кирпичный, разбирать начинают с крыши. В случае комбинированного дымохода, когда средняя и нижняя его части кирпичные, а верхняя состоит из асбестоцементной, керамической или металлической трубы, последнюю следует предварительно закрепить. После удаления всех кирпичей трубу вытаскивают.
Границы печного фундамента, которые видны по обрезанным половицам, и отверстие в потолке для дымохода стали отправной точкой для установки печки-камина. На площадку с печным фундаментом установили перегородку из древесностружечных плит ОСП.
Созданную перегородку из ОСП теплоизолировали огнеупорными плитами суперизола. Это позволило уменьшить расстояние от задней стенки печи-камина до стен перегородки с 1 метра (обычная норма для деревянных стен) до 20 см.

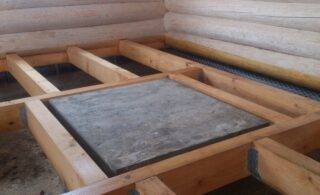

Необходимость фундамента для металлической печи

Если печь весит более 750 кг, под нее необходимо строить основание. Нередко чугунная каменка с объемной сеткой весит и 900 кг. При весе в 600 кг также советуют сделать фундамент, так как со временем под тяжестью агрегата пол деформируется и печь может перекосить.

Разновидности фундаментов под печь

Самый надежный фундамент для металлической печи — монолитный

Вес в 750 кг и больше как нагрузка для фундамента не так уж и велик. Однако специфика самой конструкции ограничивает выбор. Различают 3 варианта.

  • Монолитный – самый популярный. Глубина залегания должна быть ниже точки промерзания, в большинстве случаев достаточно 50 см. Размеры основания превышают габариты печного корпуса на 30 см по периметру. Такой фундамент обеспечивает абсолютную стабильность аппарата.В северных широтах глубина залегания может достигать 2 м. В этом случае большую часть ямы засыпают песком и щебнем и утрамбовывают, а собственно плиту делают обычной.
  • Ленточный – предполагает рытье траншеи по периметру основания и сооружение опалубки. В этом случае материалов расходуется меньше, но необходимость сооружать сложную опалубку и армирование нивелирует преимущества легкого фундамента.
  • Блочный – яму под фундамент роют как для монолитного основания, но наполняют кирпичом или, что чаще, крупными готовыми блоками. Самый дешевый вариант.

Принципы монтажа фундаментов

На дно котлована утрамбовывают песок и щебень

Технология сооружения самая обычная.

  1. Под печь роют котлован глубиной около 50 см или больше и размерами, превышающими габариты корпуса на 20–30 см.
  2. На дно утрамбовывают слой песка и щебня толщиной не менее 20 см.
  3. Изготавливают опалубку из досок или фанеры и закрепляют внутри ямы.
  4. Выкладывают нижний слой из крупных кусков бута толщиной в 30 см и засыпают пустоты мелким щебнем.
  5. Заливают опалубку жидким цементно-песчаным раствором.
  6. Выкладывают следующий слой и вновь заливают цементом. Операцию своими руками повторяют до тех пор, пока до поверхности пола не останется 6–7 см.
  7. Заливают последний слой бетонной стяжкой. Пока не схватится бетон – 3 недели, его периодически смачивают и закрывают полиэтиленом.

Гидроизоляцию фундамента выполняют чаще рубероидом.
