Комплектация и сборка покупной батареи
Большинство теплового оборудования продается в готовом виде или заводской сборке. Они отличаются качественной пайкой и полно комплектной сборкой. А все, что необходимо для монтажа – фитинги для соединения с трубами, прилагаются к ним. Чаще всего есть описание со всеми рекомендациями по подсоединению.Для открытого верхнего отверстия рекомендуется кран Маевского, чтобы выпускать скапливающийся в теплоносителе воздух. Он не будет лишним вместо заглушки, которые все равно устанавливают на незанятые трубами коллекторы.

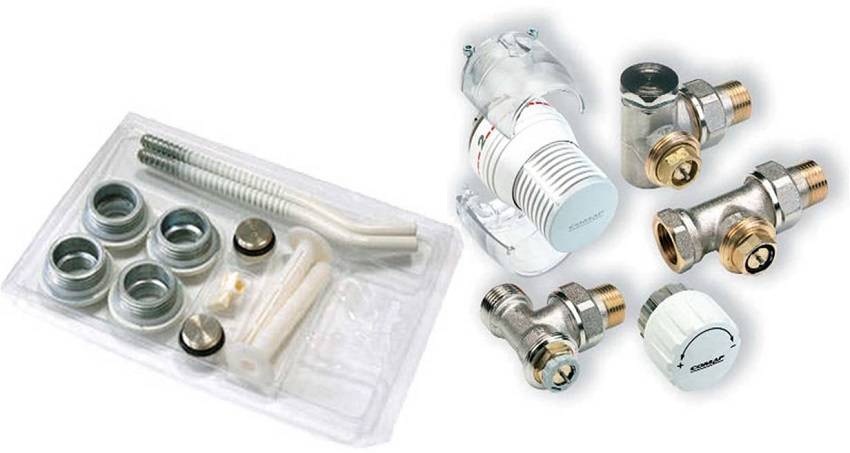

Комплектующие для установки батареи отопления
Если прибор для отопления помещения реализуется без дополнительного оснащения, к нему понадобятся:
- заглушки (1 глухая, 2 проходные по диаметру труб) и прокладки к ним;
- кран Маевского с резьбой (возможно, с фитингом);
- армированные трубы из полипропилена (металлопластика, другого полимера);
- «американка» (краны запорной арматуры);
- концевик для подсоединения к соседским батареям.
Для «ленинградки» и других схем также рекомендуются врезные клапаны, распределяющие теплоноситель для более равномерного обогрева. В домах, где идет оплата по уровню температуры в помещении, возле стояка монтируют счетчик тепловой энергии.
Когда все в наличии, остается собрать инструменты:
- карандаш, угольник и рулетка для разметки;
- универсальный строительный уровень;
- дюбеля и кронштейны;
- специальный паяльник для полимерных труб (многие фирмы и магазины дают в аренду);
- разводной и динамометрический ключ (профилактика смещения резьбы и протечки);
- электродрель или универсальный инструмент для крепления кронштейнов к стене;
- болгарка с диском по металлу (для демонтажа старых батарей).
После установки радиатора нужно проверить все места соединений и подтянуть гайки при необходимости
Разметка радиаторов с кронштейнами
По причине того, что у радиаторов секционное устройство, это дает возможность точного определения количества секций, какие потребуются для нагрева комнаты с конкретными условиями. Информация о правильном расчете и разметке этого количества требуется к ознакомлению еще перед приобретением батарей.
Фото схемы разметки радиаторов
При следовании правилам пошаговой установки радиаторов, то один квадратный метр площади нагревательной поверхности батареи будет оснащен одним кронштейном.
Отопительный радиатор обязан размечаться при учете таких особенностей:
- Для начала производится разметка радиаторов с кронштейнами и точки установки, учитывая вышеуказанные правила.
- Перед высверливанием дырок, требуется еще одна проверка всех расстояний.
- В высверленные дырки производится вставление дюбелей, а затем в них производится вкручивание креплений.
- При условии правильно выполненной разметки, батарея должна плотным образом лечь на все опоры, какие смонтированы и надежно опереться на все из них.
- В последующих работах будет производиться подсоединение самодельной отопительной батареи к коммуникационной системе.
Когда размер имеет значение?
Что касается панельных батарей из стали, то их мощность напрямую зависит от размера изделия. Чем панель больше, тем выше ее КПД и уровень теплоотдачи.
Таблица стальных радиаторов, предоставляемая производителем, позволяет подобрать оптимальный вариант изделия для каждого отдельного помещения с учетом его площади и возможных теплопотерь. Если взять за пример стальные радиаторы (фото это демонстрирует) с оребрением, которые сами по себе обладают хорошей теплоотдачей и проследить, насколько меняется их мощность в зависимости от длины и высоты, то можно сказать, что размер изделия очень важен при расчетах эффективности работы системы.
Например:
- Для изделия типа 11 при высоте 500 мм и длине 400 мм теплоотдача равна 438 Вт, для типа 22 с теми же параметрами – показатель равен 823 Вт, а у 33-го – 1371.
- Если взять те же типы радиаторов с такой же высотой, но при длине 2000 мм, то параметры будут 2191 Вт, 4115 Вт и 6399 соответственно.
Как видно из примеров, чем длиннее панель, тем выше уровень ее теплоотдачи. Зная, какой мощности требуется радиатор, можно с легкостью определить, какая у него должна быть длина.
Даже зная все параметры, которыми должен обладать идеальный стальной радиатор, нужно учитывать, что им свойственны не только плюсы, но и минусы, которые следует выяснить до монтажа системы.
Типы радиаторов
Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.
Отопительные системы частных домов отличаются от централизованных следующими качествами:
- Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
- Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
- В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.
Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.
В зависимости от конструкции выделяют следующие виды батарей:
- Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
- Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.
Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:
- Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
- Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
- Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
- Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.
Разновидности стальных радиаторов
Панельные радиаторы выпускаются в разном исполнении. Основные отличия заключаются в том, какие части и в каком количестве в них установлены. Всего может быть до трех панелей в глубину и до трех рядов оребрения (конвекторов). Каждый тип радиатора имеет свое обозначение, состоящее из двух цифр: первая цифра – количество панелей, вторая – количество конвекторов. Например, радиатор, у которого две плоские панели содержат между собой пластинчатые конструкции в два ряда, будет иметь тип 22. Это самый распространенный вариант стальной батареи на данный момент.
Различные типы стальных панельных батарей
Часто тип батареи содержится в ее названии, например, РСВ2-1 – двухпанельный однорядный радиатор.
Необходимая теория
В наши дни наиболее широко распространены два вида отопительных систем:
- однотрубная;
- двухтрубная.
Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.
Монтаж отопительной системы
При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.
Схемы установки радиаторов
Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.
Наиболее распространенными схемами являются следующие:
- Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
- Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
- Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.
Варианты схем подключения
Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.
Выбор места установки батарей
При монтаже систем отопления, на первом этапе устанавливаются отопительные приборы, укомплектованные запорно-регулирующей арматурой, а после этого начинается прокладка труб. Любая батарея может быть установлена временно и снятой с креплений в момент резки штробы или выполнения других работ.
Поэтому подключение биметаллических радиаторов отопления рекомендуется производить, не снимая упаковочной полиэтиленовой пленки, или же обернув его самостоятельно для защиты от пыли, грязи и возможных повреждений. Снимать пленку можно только при проведении тепловых испытаний системы отопления.
Основные требования к установке секционных батарей приводятся изготовителем в техническом паспорте каждой модели. Однако есть и общие обязательные условия монтажа биметаллических радиаторов отопления:
- середина радиатора должна совпадать с центром окна, под которым он установлен;
- верхняя плоскость прибора должна располагаться строго горизонтально;
- все батареи в помещении должны находиться на одной высоте;
- расстояние от задней стенки секций до стены — не менее 30 мм и не более 50 мм;
- расстояния от пола и подоконника до отопительного прибора не должно быть меньше 100 мм.
Последнее условие не определяет высокую установку правильно. Если поднять низ радиатора на высоту более 150 мм, то вероятна возможность недостаточного прогрева нижнего пространства помещения.
Шаг 5: отключение стояков
В многоквартирных домах используются две схемы разводки отопления:
С нижним розливом — когда и подача, и обратка находятся в подвале. Стояки соединяются попарно перемычками на верхнем этаже. Соответственно, отключать и сбрасывать придется два стояка.
Найти парный к вашему стояк поможет метод научного тыка: закрыв оба соседних стояка и выкрутив заглушку на вашем, поочередно приоткройте вентиля на них. Когда вы приоткроете вентиль на стояке, парном вашему, вода должна пойти на сброс. Снова закрыв его, не забудьте открыть второй, ненужный вам кран;
Парные стояки отопления в доме с нижним розливом.
С верхним розливом — когда подающий розлив вынесен на чердак. Чтобы осушить стояк, его нужно перекрыть в двух местах — на чердаке и в подвале.
Схема отопления с верхним розливом.
Базовые правила установки
Чаще всего радиаторы отопления размещают под окнами, так как наибольшие теплопотери концентрируются именно там. Также есть вариант размещения вдоль внешней стены дома, так как она непосредственно контактирует с холодным уличным воздухом и охлаждает помещение.
Нагретый воздух от батареи, согласно законам физики, поднимается вверх и создаёт своеобразную завесу от холодного воздуха, исходящего от стекла. Чтобы этот барьер был эффективным, размер батареи должен соответствовать не менее, чем 70% размера окна, под которым она расположена.
Если радиатор отопления был выбран слишком коротким, то по его краям могут оставаться холодные зоны и помещение также не будет комфортным по температуре.
Как организовать подключение?
Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:
- Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
- Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
- Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.
Подсоединение радиатора к полипропиленовым трубам
Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:
- В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
- Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.
Подсоединение батареи к металлической подводке
Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:
- Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
- Очистить конец трубы от коррозии или краски и сделать фаску напильником.
- На резцы клуппа и участок трубы нанести смазку.
- Поставить головку на фаску и отцентрировать ее.
- Используя газовый ключ, проворачивать головку по часовой стрелке.
- Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.
В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

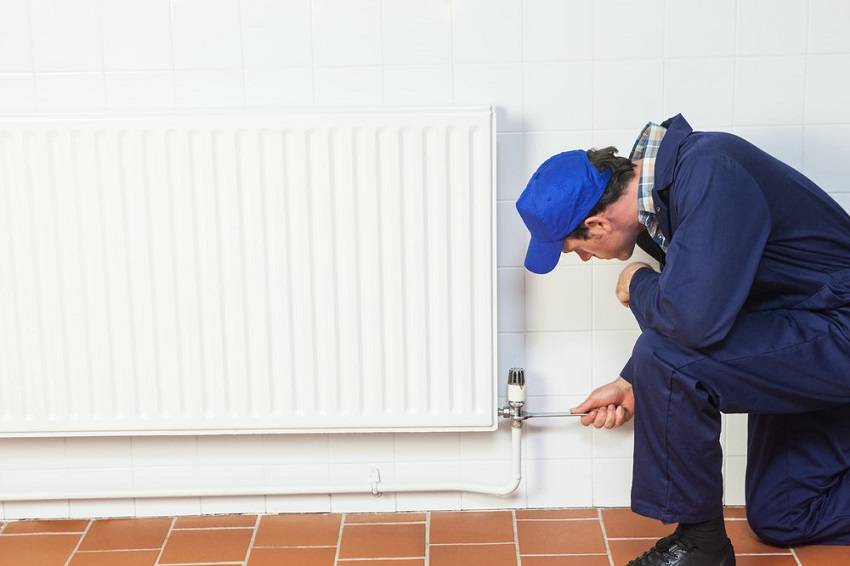

Монтаж радиаторов отопления
Перед началом работ обязательно слейте воду с системы (если вы живете в своем доме). В случае с центральным отоплением летом в системе воды нет. Все отделочные работы в месте установки батарей лучше проводить до их монтажа.
Итак, сам процесс установки радиаторов:
Чтобы качественно выполнить монтаж радиатора отопления будьте внимательны при разметке стен и прокладке труб.
- Первым делом высверлите отверстия под кронштейны согласно заранее сделанной разметке.
- Вверните кронштейны на необходимую глубину.
- Следующим делом подготовьте батареи: соберите их, установите прокладки, закрутите заглушки и смонтируйте краны.
- После займитесь трубами. Их нужно разметить, нарезать, вварить тройники и уголки.
- Затем можно повесить батареи на кронштейны.
- Проверьте все расстояния, только после этого присоедините радиаторы к трубам.
ВАЖНО! Биметаллические батареи устанавливаются в упаковке. Последняя снимается только после монтажа
Это делается для того, чтобы не повредить и не поцарапать поверхность радиатора.
Основные правила установки биметаллических радиаторов отопления
Чтобы радиатор эффективно обогревал помещение, но не забирал излишнее тепло из системы, рассчитывается оптимальное количество секций. Исходя из строительных нормативов и практики, для отопления 1 квадратного метра требуется 100 Вт мощности, формула расчёта выглядит так:
количество секций радиатора = площадь отапливаемого помещения x 100Вт / номинальную мощность одной секции, указанную производителем.
Фото 1. Биметаллический радиатор модели 300/85, тепловая мощность 139 Вт, , Украина.
Расчёты актуальны для стандартной высоты помещения — 270 сантиметров. Если число секций получилось не целым — округляем в большую сторону, при этом без веских причин не стоит объединять в одну батарею более десяти секций, гораздо эффективней разделить их на две отдельные.
При покупке, а после при монтаже радиаторов учитываются оптимальные, наиболее эффективные для конвекции зазоры, расстояния:
- Радиатор желательно разместить по центру оконного проёма.
- Расстояние от подоконника 5—10 см.
- Расстояние до пола 8—10 см.
- Расстояние от радиатора до стены зависит от длины кронштейнов, составляет от 2 до 5 см.
Подготовительные работы
Нельзя забывать о том, что прежде, чем приступить к какому-либо монтажу, необходимо грамотно провести подготовительные работы для того, чтобы создать максимально комфортные условия труда.
Подобрать нужную модель. Необходимо тщательно обдумать, какой будет будущая модель отопительной системы.
Предварительно нужно также определить размеры будущих радиаторов, чтобы они поместились в помещение.
Схема с минимальными расстояниями о стены при монтаже батареи. Нажмите на фото для увеличения.
Полностью отключить стояк отопления. Следует отключить стояк и слить из него всю воду.
Рассчитать высоту секций. Нужно грамотно рассчитать, насколько высоко от пола будет располагаться будущая система отопления. Согласно СНиП, высота от пола не должна быть менее 10 см.
Рассчитать расстояние от батарей до боковой стены. Минимально допустимое расстояние до стены – 5 см. Это нужно для защиты стен от перегрева и хорошей циркуляции горячего воздуха по помещению.
Учесть финансовые нюансы. Нельзя обойти стороной и финансовую сторону вопроса
Важно учесть затраты не только на приобретаемую систему отопления, но и дополнительные затраты на расходные материалы и рабочие инструменты
Необходимые строительные материалы и инструменты
Даже профессиональному и опытному слесарю всегда требуется рабочий инструмент для более качественной установки батарей.
Динамометрический ключ. Нажмите на фото для увеличения.
Помимо этого понадобится и дополнительный инвентарь, который поможет начинающему мастеру в работе:
- пассатижи;
- строительный уровень;
- рулетка;
- уголок строительный;
- ударная дрель/перфоратор;
- шуруповерт;
- сверло с победитовым наконечником;
- динамометрические ключи/газовый ключ;
- уплотнительная лента/пакля;
- герметик.
Способы крепления и количество элементов
Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:
- Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
- Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
- Фиксаторы из стали, расположенные на полосе из того же металла.
- Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
- Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.
Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.
- Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.
Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

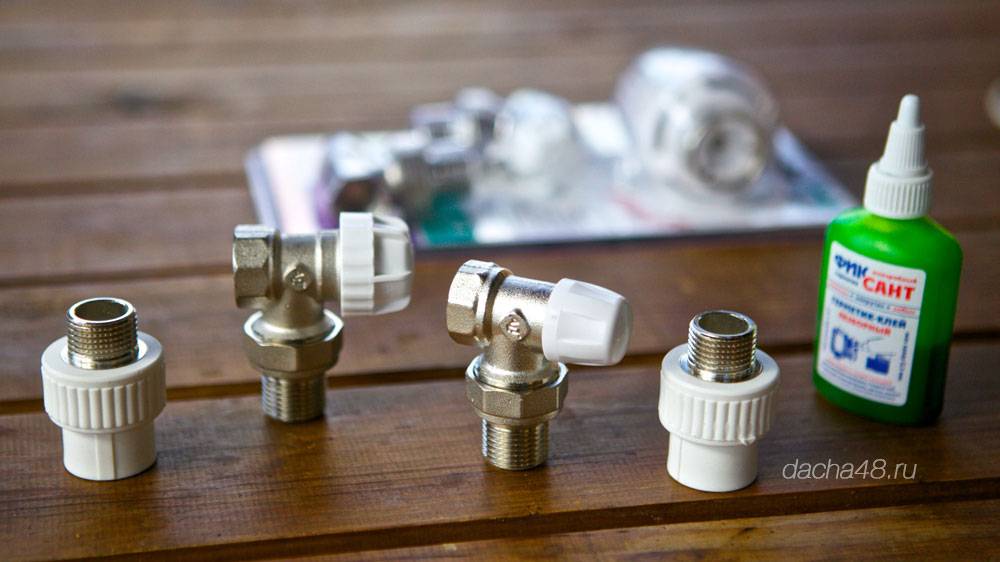

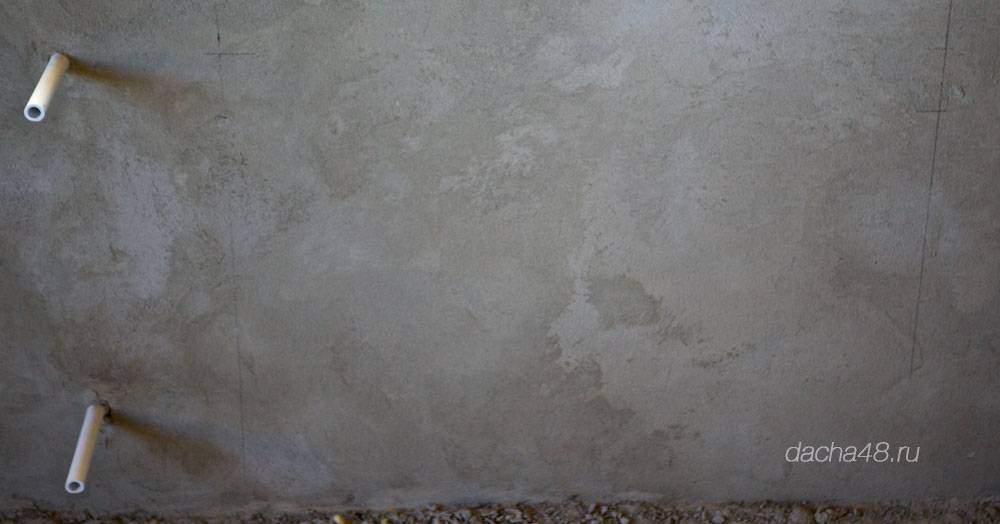

Присоединение стального радиатора к трубам из полипропилена
Для того чтобы правильно подсоединить радиатор отопления к системе, необходим комплект для установки радиаторов отопления. Он состоит из двух специальных прямых или угловых кранов. При помощи комплекта для монтажа можно полностью перекрывать подачу теплоносителя в радиатор, это позволяет отсоединить его при работающей системе.

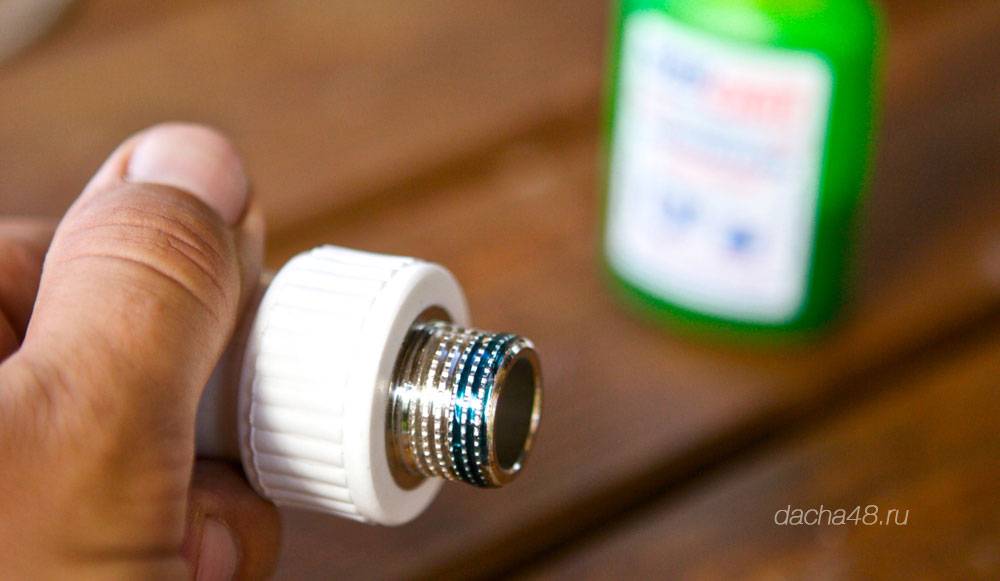

Хуже не будет!

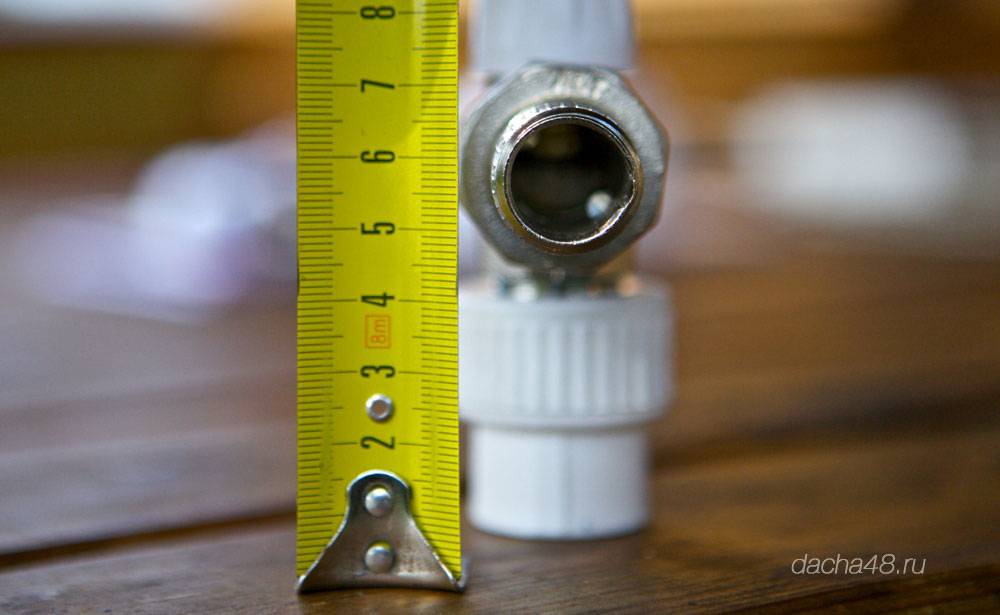

Скручиваем с переходной муфтой и измеряем расстояние до центра. Получилось 58 мм, это ровно то расстояние, которое указано в документации к радиатору. Взгляните выше PRADO Classic Тип 11.
Указано 47/58 — это расстояние от стены до центра. Первое число обозначает расстояние если крепежную планку прикрутить широкой полкой к стене, второе — узкой. Соответственно, чтобы батарея стояла правильно, необходимо, чтобы переходная муфта, фактически касалась стены.

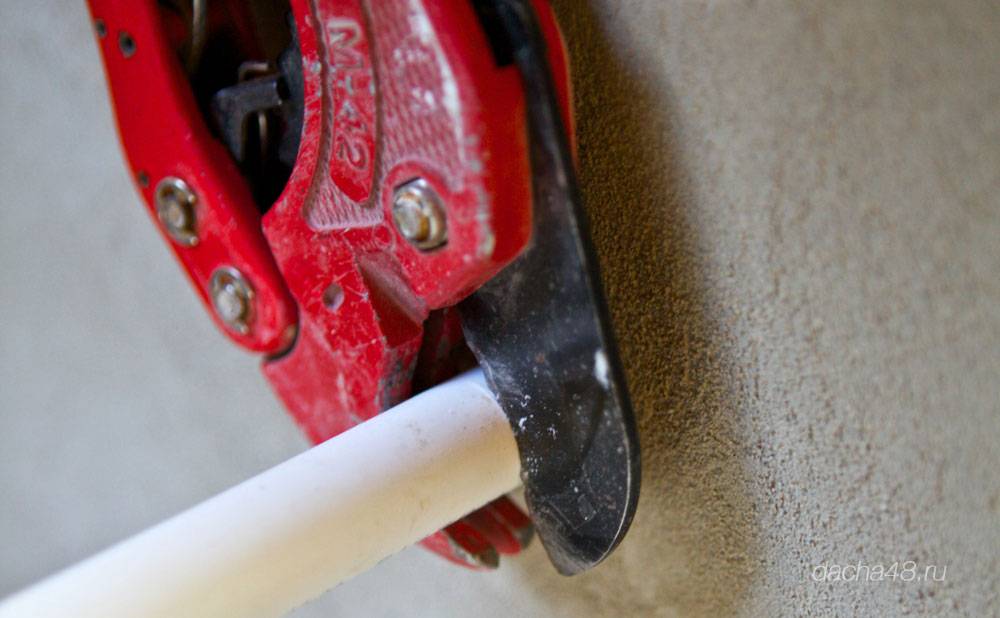

Для этого отрезаем все лишнее, оставляем 10-11 мм

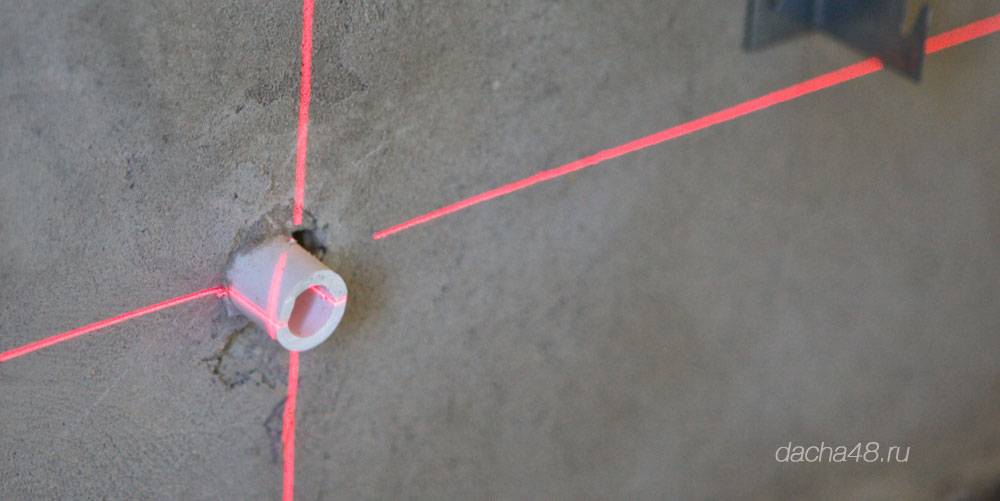

Отлично, отрезали, теперь хорошо бы установить все без отклонений по осям и углам. На авось пускать не хотелось поэтому поставил лазерный уровень. По нему четко можно установить кран.
Дальше все как по накатанной. Разумеется, если вы уже раньше пользовались паяльником для ППР труб.
Установка нового радиатора отопления
При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.
Выполнена разметка и установлены крепления для радиатора.
Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.
Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.
Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.
Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.
Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.
Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.
После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.
Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.
Проверка выполненного монтажа
Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.
Отвернув отверткой, штуцер крана Маевского спускаем воздух.
Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом
Важно сделать это чувствительно, не повредив резьбу
Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.
Разметка для монтажа на стене
После этого необходимо разметить места отверстий для крепления двух планок, на которые вешается радиатор. Речь идёт про отечественные радиаторы «Прадо» сделанные и Ижевске, но я так понял что они сильно схожи с импортными аналогами. Я проводил горизонтальную линию, положив один конец уровня на верхнюю трубку, потом отмерял то расстояние где находятся центры проушин у батарей, прибавлял около 3 см на краны. Отступил 6 см вниз по вертикали, приложил планки и наметил центры для сверления. Согласен, сумбурно написано, но так и было. Тут главное не разметить так, чтобы просверлить свежеуложенную трубу под штукатуркой. Про это всегда нужно помнить. Ещё про электропроводку не забывайте)))
В общем получается вот так.
Самостоятельная установка радиаторов
Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.
Установка кронштейнов
Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.
В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.
Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.
Монтаж кронштейнов
Как поставить батарею из чугуна?
Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:
- Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
- Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
- Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
- Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.
Опрессовка
Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.
