Как посчитать объем воды в системе отопления
Расход воды в централизованных системах отопления рядовыми пользователями не учитывается. Но знать объем системы отопления, которая создается для оснащения отдельной квартиры (дома) необходимо. Эти данные помогут точнее определить несколько важных эксплуатационных параметров, о которых будет рассказано далее.
Для чего нужен расчет количества воды в системе отопления
При установке соответствующего оборудования в загородные частные дома многие хозяева предпочитают использовать специальные жидкости.
Качественный антифриз, со специальными добавками, предотвращает возникновение коррозийных процессов, что повышает долговечность металлических труб и других компонентов инженерной системы. Он не превращается в лед при низких температурах.
Это свойство пригодится при несанкционированном отключении оборудования, в иных аварийных ситуациях. Но такая жидкость стоит дороже воды, поэтому необходим точный расчет потребностей.
Второй задачей является уточнение объема емкости расширительного бака. Если она будет недостаточной в закрытых системах, то устройство не будет выполнять полноценно свои функции по компенсации расширения жидкости при нагреве.
Как определить количество воды экспериментально, сделать расчет
Самым простым способом узнать, сколько понадобится жидкости для заполнения системы, является опыт. После подключения дома нового отопительного оборудования открывается вентиль для их заполнения. Нужное значение будет получено, как результат показаний счетчика расхода воды. Второй вариант – обратное действие. Можно производить слив из системы, используя ведро, или другую емкость с известным объемом.
Понятно, что подобные операции допустимы только при наличии дома установленного оборудования. В действительности посчитать придется заранее, чтобы правильно определиться с параметрами соответствующего проекта. Далее будет рассмотрена правильная последовательность действий, которая поможет рассчитать объем теплоносителя:
- Выясняется количество жидкости, которое вмещает котел. Эти данные указываются в техническом паспорте на соответствующее изделие. Устройства проточного типа экономичнее. Но те, в которых используются накопительные емкости, способны быстро обеспечить потребителей горячей водой. В некоторых моделях котлов, работающих на твердом топливе, соответствующий объем достигает 50-ти литров.
- Далее суммируются аналогичные характеристики радиаторов отопления. Как правило, самые крупные – чугунные радиаторы. Для заполнения одной секции такого прибора может потребоваться не менее полутора литров жидкости.
- Емкость обвязки считают только с учетом данных по трубам. Чтобы произвести расчет используется следующая формула: V (объем жидкости для заполнения трубопровода) = П (3, 14 –число «Пи») х R 2 (радиус трубы во второй степени) х L (длина трубопровода).
- Последнее действие – суммирование имеющихся величин.
https://youtube.com/watch?v=GrYdSoMrDqc
Чтобы правильно рассчитать внутренний объем труб надо использовать только сопоставимые величины. Точный радиус вычисляется с использованием вычитания двойной ширины стенок. Приведем пример, который основан на следующих исходных данных:
- Длина труб: 12 метров.
- Диаметр (наружный): 24 мм.
- Толщина стенок : 2 мм.
Вначале надо рассчитать внутренний радиус: R = 24 — (2х2)/2 =10 мм.
Теперь можно использовать приведенную выше формулу: V = 3,14 х 10 2 /1000 х 12 = 3,768 литра. К этому значению прибавляют объемы котла и радиаторов отопления.
Какой должна быть величина емкости расширительного бака
Как правило, рассчитать точно эту величину надо, если предполагается создание дома отопительной системы закрытого типа. Чтобы получить искомое значение применяют следующую формулу: VR (объем расширительного бака) = (VO (общий объем, который рассчитывается по рассмотренной выше методике) х KR (коэффициент расширения жидкости)) / KE (коэффициент эффективности). KR принимается для воды равным 0,04 (антифриз – 0,044). KE – это показатель, который вычисляют с использованием формулы: KE = (PM (максимальное давление в системе) – PN (номинальное давление, при котором происходит наполнение бака))/ (PM+1).
https://youtube.com/watch?v=syF9KpsxZO8
Таким образом, чтобы выяснить количество незамерзающей жидкости для заполнения отопительной системы надо сложить все перечисленные выше объемы:
- котла;
- батарей;
- трубопровода;
- расширительного бака.
Расчет объема системы отопления
Расчет объема системы отопления необходим для определения объема расширительного бака, подбора котла отопления или определения необходимого количества теплоносителя.
Рассчитать объем системы отопления достаточно просто, для этого необходимо просуммировать внутренний объем всех элементов системы. Проблема возникает именно в определении объема внутренних элементов, для того чтобы не перечитывать ГОСТы и паспорта на приборы отопления в этой статье собраны вся необходимая информация. Она значительно упростит расчет Вашей системы отопления.
Порядок проведения расчета объема системы отопления
Если Ваша система отопления состоит из труб диаметром 80-100 мм, как часто бывает в системе отопления открытого типа, то следует перейти к следующему пункту – расчет труб. Если в вашей системе отопления применяются стандартные радиаторы, то целесообразнее начать с них.
Расчет объема теплоносителя в радиаторах отопления
По мимо того, что радиаторы отопления бывают разного типа, они еще имеют различную высоту. Для определения объема теплоносителя в радиаторах отопления удобно сначала подсчитать количество одинаковых по размеру и типу секций и умножить их на внутренний объем одной секции.
Таблица 1.Внутренний объем 1 секции радиатора отопления в литрах, в зависимости от размера и материала радиатора.
Материал радиатора отопления
| Межцентровое расстояние подключения радиаторов отопления, мм | |||
| 300 | 350 | 500 | |
| Объем, л | |||
| Алюминевые | — | 0,36 | 0,44 |
| Биметалические | — | 0,16 | 0,2 |
| Чугунные | 1,11 | — | 1,45 |
Для упрощения расчетов данные по объему одной секции сведены в таблицу в зависимости от типа и высоты радиатора отопления.
Пример.
Имеется 5 алюминиевых радиаторов по 7 секций, межцентровое расстояние подключения 500мм. Необходимо найти объем.
Считаем. 5х7х0,44=15,4 л.
Расчет объема теплоносителя в трубах отопления
Для расчета объема теплоносителя в трубах отопления необходимо определить суммарную длину всех однотипных труб и умножить ее на внутренний объем 1 м.п. трубы соответствующего диаметра.
Следует учесть, что внутренний объем труб из полипропилена, металлопласта и стали отличаются. В таблице 2 приведены характеристики стальных труб отопления.

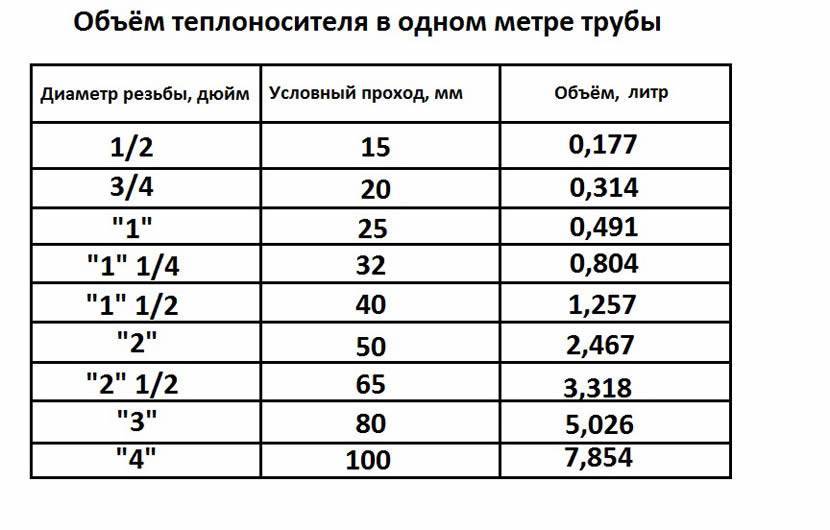

Таблица 2.Внутренний объем 1 метра стальной трубы.
| Диаметр, дюймы | Наружный диаметр, мм | Внутренний диаметр, мм | Объем, м3 | Объем, л |
| 1/2» | 21,3 | 15 | 0,00018 | 0,177 |
| 3/4» | 26,8 | 20 | 0,00031 | 0,314 |
| 1» | 33,5 | 25 | 0,00049 | 0,491 |
| 1 1/4» | 42,3 | 32 | 0,00080 | 0,804 |
| 1 1/2» | 48 | 40 | 0,00126 | 1,257 |
| 2» | 60 | 50 | 0,00196 | 1,963 |
| 2 1/2» | 75,5 | 70 | 0,00385 | 3,848 |
| 3» | 88,5 | 80 | 0,00503 | 5,027 |
| 3 1/2» | 101,3 | 90 | 0,00636 | 6,362 |
| 4» | 114 | 100 | 0,00785 | 7,854 |
В таблице 3 характеристики полипропиленовых труб усиленных, чаще всего применяемых для отопления PN20.
Таблица 3.Внутренний объем 1 метра полипропиленовой трубы.
| Наружный диаметр, мм | Внутренний диаметр, мм | Объем, м3 | Объем, л |
| 20 | 13,2 | 0,00014 | 0,137 |
| 25 | 16,4 | 0,00022 | 0,216 |
| 32 | 21,2 | 0,00035 | 0,353 |
| 40 | 26,6 | 0,00056 | 0,556 |
| 50 | 33,4 | 0,00088 | 0,876 |
| 63 | 42 | 0,00139 | 0,139 |
| 75 | 50 | 0,00196 | 1,963 |
| 90 | 60 | 0,00283 | 2,827 |
| 110 | 73,4 | 0,00423 | 4,231 |
В таблице 4 приведены характеристики металлопластиковых труб.
Таблица 4.Внутренний объем 1 метра металлопластиковой трубы.
| Наружный диаметр, мм | Внутренний диаметр, мм | Объем, м3 | Объем, л |
| 16 | 12 | 0,00011 | 0,113 |
| 20 | 16 | 0,00020 | 0,201 |
| 26 | 20 | 0,00031 | 0,314 |
| 32 | 26 | 0,00053 | 0,531 |
| 40 | 33 | 0,00086 | 0,855 |
Пример расчета объема системы отопления
Трубы отопления стальные причем стояки выполнены из труб 1/2’’, подача и обратка из трубы 1’’. Общая длина стояков 12 м, длина обратки и подачи 20м.
Считаем. 12х0,177+20х0,491=11,944 л.
Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления.
Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел.
mhremont.ru
Откуда берутся утечки воды из системы отопления?
В предыдущей статье мы разобрали, какие исходные данные необходимо иметь, чтобы самостоятельно посчитать плату за тепло в квартире и остановились на вопросе — откуда берутся утечки воды или потери горячей воды из системы отопления? Почему и главное, сколько мы должны за них платить.
Утечки воды или потери горячей воды из системы отопления это плохо набитые сальники на задвижках, порывы в системе отопления, отбор воды для собственных нужд. Иногда даже умышленный сброс воды нерадивыми жильцами.
Позволю себе отступить от текста и привести 2а маленьких примера из своей практики. В доме аварийная ситуация, вода слита, идет ремонт и хотя ремонтом занимается управляющая компания звонок в котельную – т.е читайте тепловым сетям. Следует примерно такой текст, вперемешку с нецензурной лексикой. Вы что там б—и спите, я сейчас к Вам приду и всех Вас в—у. Я вернулся с работы, хочу принять ванную, а у меня нет горячей воды. Ему корректно отвечают, что в ваш дом горячая вода вообще не подается, поскольку это не предусмотрено проектом. В доме индивидуальные газовые нагреватели – колонки. Ответ – Вы что ман—во-ки меня учите. Я три года назад купил квартиру и три года у меня идет горячая вода, я Вас всех с-к по увольняю.
Второй пример. На котельной долгое время утечка воды. Определить источник потерь горячей воды ни как не удается. Для поиска утечки вода подкрашивается в зеленый цвет, начинается поиск источника сброса по канализации. Находим дом, из которого в канализацию течет зеленая вода, ищем горячий канализационный стояк, обходим квартиры. Оказалось, или из-за несогласованности соседей или отсутствия ремонта в доме не работает стояк отопления. На верхнем этаже владелец квартиры кран для сброса воздуха подсоединил кислородным шлангом к унитазу и, сбрасывая воду, создал себе циркуляцию в системе отопления. Батареи греют, ему хорошо. Весь дом платит за утечку воду, за её стоимость и еще за стоимость её подготовки.
Система отопления заполняется химически очищенной и деаэрированой водой – качество воды примерно такое, как вы покупаете в пятилитровых бутылях, к тому же из неё удален растворимый кислород. Какова её стоимость можете себе представить.
В подобной ситуации на моей практике оказался ещё один ТСЖ, который несколько раз проверял теплосчетчик, калибровал приборы, даже судился с теплоснабжающей и обслуживающей организациями за повешенные, по мнению ТСЖ счета за тепло.
Итого найдены три стояка со сбросом воды через водопроводный – даже не кислородный шланг, в канализацию. А ведь всего то необходимо было бы вовремя промыть систему отопления. О промывке системы отопления можно почитать здесь.
Теперь вернемся к тому, что мы имеем и произведем расчет потерь горячей воды с переводом в рубли.
Наши исходные данные:
— у нас есть показания за отчетный период, которые мы сняли совместно с обслуживающей организацией.
25.10. 2011г. — 368,12 Гкал 27.11. 2011г. — 465, 15 Гкал
- в отчет попало 33 дня
- мы имеем отчетный период установленный тепловыми сетями с 25.10. 2011г по 25.11.2011г. – 31 день.
- горячая вода в дом не подается.
- тепловые потери, согласно договора, в ноябре – 1,15 Гкал.
- перерыв в подаче электроэнергии – 16 часов.
Следует иметь ввиду, что плановые тепловые потери и потери воды из системы отопления могут несколько отличаться от указанных в договоре, как в сторону увеличения, так и уменьшения, поскольку они корректируются на реальную температуру текущего месяца. Проектные данные потерь тепла до приборов учета, как и нормативное количество тепла потребленное домом корректируется на основании официальной справки Гидрометцентра для данного района. Об этом можете почитать здесь… Вычислим среднее значение потребленного тепла за сутки –
Результаты расчета смотрите на следующей странице.
Что еще почитать по теме:
- Как рассчитать оплату за отопление по счетчику
- Оплата тепла по счетчику, затраты на отопление.
- Устройство ГВС и стоимость горячей воды по счетчику
Технические аспекты алюминиевых батарей
Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.
Классификация и конструктивные особенности
Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.
Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:
- панельные;
- трубчатые.
По конструктивному решению отдельно взятой секции, которые бывают:
- Цельными или литыми.
- Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.
Также различают батареи и по габаритам.
Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.
Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.
Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.
Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.
Основные рабочие характеристики
Сравнительные характеристики Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.
Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.
Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.
Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.
При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.
Влияние подключения на теплоотдачу
Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.
Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя. Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога
Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.
Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.
В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.
Максимальный и минимальный расход переносчика тепла
Методика определения потребленной воды предназначена для выбора наиболее подходящих водо- и теплосчетчиков. Благодаря ниже приведенной методике, как минимальное, так и максимальное расходование воды должны быть в пределах показаний счетчика согласно СП41-101-95.
Расход воды находят исходя из выражения:
Q = G * Cв*(Твх — Твых)
где Q – тепловая нагрузка, соответствующая 0,13 Гкал/ч; Cв – теплоемкость воды, равная 4,19 кДж/(кг*С); Твх – температура теплоносителя на входе в подающем трубопроводе; Твых – температура жидкости на выходе из теплообменного устройства; G – расход теплоносителя.
Исходя из вышеприведенного выражения, найти расход воды не составит труда. Значения температур теплоносителя берутся из графика, составленного из температурных измерений для конкретного региона, которым пользуются в теплоснабжении.
Расчет теплоносителя в системе отопления
Объем теплоносителя в отопительных системах требует точного расчета.
Расчет необходимого объема теплоносителя в отопительной системе чаще всего делается в момент замены либо реконструкции всей системы. Самым простым методом будет банальное использование соответствующих расчетных таблиц. Их несложно отыскать в тематических справочниках. В соответствии с базовой информацией содержится:
- в секции алюминиевого радиатора (батареи) 0,45 л теплоносителя;
- в секции чугунного радиатора 1/1,75 литра;
- погонного метра 15-миллиметровой/32-миллиметровой трубы 0,177/0,8 литра.

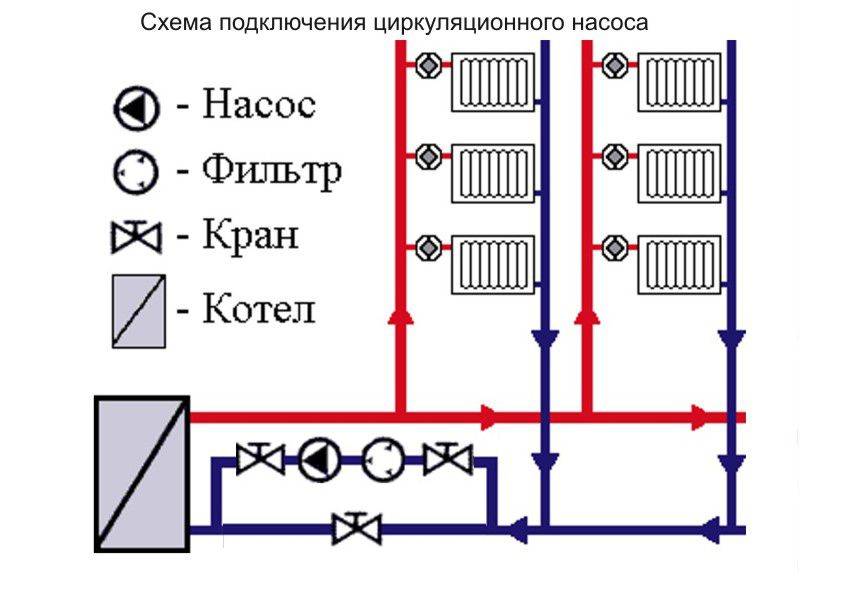

Необходимы расчеты и при установке так называемых подпиточных насосов и расширительного бачка. В данном случае чтобы определить общий объем всей системы, надо сложить совокупный объем отопительных приборов (батарей, радиаторов), а также котла и трубопроводов. Формула расчетов такова:
V = (VS x E)/d, где d есть показатель эффективности устанавливаемого расширительного бачка; Е представляет коэффициент расширения жидкости (выражается в процентах), VS равен объему системы, включающей все элементы: теплообменники, котел, трубы, также радиаторы; V — это объем расширительного бака.
Касательно коэффициента расширения жидкости. Данный показатель может быть в двух значениях, зависящих от типа системы. Если теплоносителем является вода, для расчета его значение составляет 4 %. В случае, например, этиленгликоля, коэффициент расширения принимают за 4,4 %.
Есть еще один, довольно распространенный, хотя и менее точный вариант оценки объема теплоносителя в системе. Это способ, при котором используют показатели мощности — для примерного расчета надо знать лишь мощность отопительной системы. Принимают, что 1 кВт = 15 литрам жидкости. Глубокая оценка объемов приборов отопления, включая котел и трубопроводы, не обязательна. Рассмотрим это на определенном примере. К примеру, мощность отопительной системы конкретного дома составила 75 кВт. В данном случае общий объем системы выводится по формуле: VS = 75 х 15 и будет равняться 1125 литрам.
Следует также учитывать, что применение разного рода дополнительных элементов отопительной системы (будь то трубы или радиаторы) так или иначе снижает суммарный объем системы. Исчерпывающую информацию по данному вопросу находят в соответствующей технической документации изготовителя тех или иных элементов.
Формулы для расчета объема воды в трубе
Иногда очень важно точно рассчитать объем воды, проходящей через трубу. К примеру, когда нужно спроектировать новую систему отопления
Отсюда и возникает вопрос: как посчитать объем трубы? Этот показатель помогает правильно выбрать подходящее оборудование например, габарит расширительного бачка. Кроме того, этот показатель очень важен, когда используется антифриз. Обычно он продается в нескольких видах: Первый вид может выдержать температуру — 65 градусов. Второй замерзнет уже при -30 градусах. Чтобы купить нужное количество антифриза, необходимо знать объем теплоносителя. Другими словами, если объем жидкости равен 70 литрам, значит можно приобрести 35 литров неразбавленной жидкости. Достаточно их развести, соблюдая пропорцию 50–50 и получатся те же 70 литров.
Гидравлическая увязка
Балансировка перепадов давления в отопительной системе выполняется посредством регулирующей и запорной арматуры.
Гидравлическая увязка системы производится на основании:
- проектной нагрузки (массового расхода теплоносителя);
- данных производителей труб по динамическому сопротивлению;
- количества местных сопротивлений на рассматриваемом участке;
- технических характеристик арматуры.
Установочные характеристики – перепад давления, крепление, пропускная способность – задаются для каждого клапана. По ним определяют коэффициенты затекания теплоносителя в каждый стояк, а затем – в каждый прибор.
Потери давления прямо пропорциональны квадрату расхода теплоносителя и измеряются в кг/ч, где
S – произведение динамического удельного давления, выраженного в Па/(кг/ч), и приведенного коэффициента для местных сопротивлений участка (ξпр).
Приведенный коэффициент ξпр является суммой всех местных сопротивлений системы.
Объем воды в системе отопления: как посчитать и на что он влияет?
Объем воды в системе отопления
Многие из нас, сталкиваясь с установкой или реконструкцией системы отопления задаются вопросом, а как посчитать сколько воды в системе отопления?
Ответ простой – берем лист бумаги, ручку и калькулятор. Прежде всего нужно понимать, что общий объем будет равняться сумме объемов каждого элемента системы. Ниже мы приведем значения для наиболее распространенных элементов.
Подсчет теплоносителя в радиаторах:
- 11 тип – 0,25 л на каждые 10 см длинны радиатора (для моделей радиаторов высотой 500 мм)
- 22 тип – 0,5 л на каждые 10 см длинны радиатора (для моделей радиаторов высотой 500 мм)
Если нужно вычислить объем для радиаторов не стандартной высоты (например 300, 400, 600 мм), — используйте метод интерполирования. Например, объем радиатора отопления 22 типа высотой 300 = 0,5 л / 500 * 300 = 0,3 л. В зависимости от производителя данные могут колебаться, но не значительно.
Для секционных радиаторов:
Количество теплоносителя в трубах:
- диам. 20 мм – 0,17 л/метр погонный трубы
- диам. 25 мм – 0,3 л/м
- диам. 32 мм –
- диам. 40 мм –
- диам. 50 мм –
- диам. 1/2 дюйма (15 мм) – л/метр погонный трубы
- диам. 3/4 дюйма (20 мм) –
- диам. 1 дюйм (25 мм) –
- диам. 1,5 дюйма (40 мм) –
- диам. 2 дюйма (50 мм) –
Объем воды в котле
Для напольных и парапетных, в зависимости от мощности и соответственно размера котла, значение колеблется в пределах 10-30 литров. Более точно можно посмотрев в характеристиках самого аппарата.
Таким нехитрым способом, сложив все значения. мы можем определить объем системы.
Обратите внимание:
Целесообразным подсчет количества теплоносителя в системе будет в случае, если:
- мы определяем какого объема нам нужен расширительный бак
- сколько теплоносителя нам нужно (если заливаем антифриз)
- мы выбираем циркуляционный насос
- теоретически допускаю, что что-то упустил. Если вы это обнаружили, пишите в почту обязательно учту!
Категорически нет смысла считать объем, чтобы:
- посчитать на сколько меньше станет потребление газа в случае замены труб на радиаторы (зависимость есть, но не прямо пропорциональная, расчет не будет корректным).
- выбрать мощность котла. Выбирать котел, отталкиваясь от количества воды в системе — не логично. Ведь конечная наша цель обеспечить не нагрев воды, а возмещение тепловых потерь, которые несет наше здание.
Вот таким нехитрым способом производится расчет объема теплоносителя в системе отопления. Надеюсь статья была полезна. Тепла Вам и уюта!
Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.
К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.
Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.
Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.
В итоге
Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.
Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.
В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.
Время чтения: 2 минуты Нет времени?
Необходимость выяснить общий объем отопительной системы часто возникает у хозяев квартир и домов, где есть отопление водяного типа. Такая необходимость зависит от проведения профилактических или ремонтных работ. При этом нужно опустошить конструкцию, а затем наполнить ее новыми теплоносителями. Если используется обычная вода, то расчеты проводятся не всегда
А вот при применении специального средства, которое имеет высокую стоимость, точное определение показателей очень важно
Показатели отопительной системы важны для различных потребностей. Например, для установки подходящего расширительного бачка. При смене отдельных приборов или при его модернизации также могут понадобиться подобные данные. Чтобы его определить и была создана специальная программа для расчета общего объема отопительной системы.
Чтобы упростить процедуру прохождения калькулятора, ниже даются специальные разъяснения.
