Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности
Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.
Система напольного обогрева
Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:
- Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
- Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
- Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
- Расстояние между трубами должны быть одинаковыми.
- Для подобной конструкции требуются циркуляционные насосы.
- Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
- Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
- Высота конструкции учитывается при оформлении оконных и дверных проемов.
Устройство системы напольного обогрева
Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.
Основные варианты укладки контура
Котел в системе отопления с естественной циркуляцией
Проще всего подключить твердотопливный котел к самотечной отопительной системе. Трубопроводы подачи и обратки подсоединяются к соответственным патрубкам теплогенератора. На выходную трубу устанавливают группу безопасности – коллектор, на котором смонтированы манометр, клапан аварийного сброса давления и воздухоотводчик. В самой высокой точке отопительной системы монтируют расширительный бак.
Общая схема установки твердотопливного котла с естественной системой циркуляции
Данная схема монтажа твердотопливного котла используется для систем отопления с естественным движением теплоносителя и трубопроводом, установленным под уклоном для улучшения циркуляции. Такой монтаж котла дает возможность организовать автономную отопительную систему, независимую от электроснабжения, в которой задействованы твердотопливные агрегаты без автоматики.
Разрешительная документация
В отличие от установки твердотопливного котла в деревянном доме для газового оборудования нужно оформить разрешение. Для этого нужно обратиться в местную организацию, отвечающую за газоснабжение – Облгаз или Горгаз. Подключение к газовой магистрали должны выполнять только сертифицированные специалисты, но монтаж котельного оборудования можно сделать самостоятельно.
Этапы оформления разрешения:
- Получение технического условия. В нем указывают требования для подключения к газовой магистрали. Необходимо предоставить план дома с его характеристиками.
- Составление проекта газификации. Эту работу выполняют специализированные организации, имеющие лицензию.
- На основании проекта выдается разрешение на установку парапетного котла в деревянном доме. Это же относится к навесным или напольным моделям.
- После монтажа представители службы газа должны проверить здание и магистраль на соответствие техническим условиям и согласованному проекту. Они же осуществляют подключение оборудования к трубопроводу.
Для оптимизации времени и финансовых затрат рекомендуется воспользоваться услугами дочерних компаний Горгаза. Их представители знают нюансы оформления и последние изменения в требованиях к помещению и оборудованию.
Высота трубы
Этот размер определяется СНиП, который устанавливает определенные параметры:
- Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
- Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
- При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
- Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.
Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.
Что потребуется для установки твердотопливного котла?
Итак: как установить твердотопливный котёл, что потребуется для монтажа? Здесь хотелось бы сразу отметить, что грамотное создание системы отопления — это долгая и скурпулёзная задача, для реализации которой нужен опыт и специальный инструмент. Будь то котёл на дровах длительного горения или какой другой тип. Потому заниматься этим самостоятельно, крайне не рекомендуется. Перед монтажом системы необходимо произвести расчёты параметров котельной, исходя из особенностей принципа работы котла, продумать уклоны. Потом сделать разводку труб с теплоносителем и спайку соединительных элементов, не говоря о мембранных расширительных баках для отопления, бойлерах и прочем. Для всего этого нужно специальное оборудование, специальный паяльник для пластиковых труб, или сварочный аппарат, ножницы для труб и многое другое.
Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.
Во-первых необходимо разобраться с котельной. Должка быть хорошая вентиляция в котельной, необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см.
Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла. Недостатки твердотопливных котлов в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:
- Размещение в котельной отопительного котла
- Прокладка трубопровода по дому
- Обвязка
- Запуск котла
Можете посмотреть подробное видео «как правильно установить твердотопливный котёл «: Теперь касательно нормативов и требований к подключению котла и системы в целом, ведь насколько хорошо будут выполнены данные рекомендации зависит насколько надёжно и долго проработает ваша система без вмешательства извне.
Если речь идёт о подключении всей системы, то оно должно быть выполнено с учётом всех нормативов, чтобы не дай Бог где чего не прорвало и не принесло в будущем Вам серьёзного ущерба. Рассмотрим основные требования для безопасности работы котельного оборудования:
Система отопления твердотопливным котлом
Теплогенераторы этого типа работают на:
- дровах;
- торфе;
- брикетах;
- угле.
Загрузка и розжиг топлива производятся вручную.
Особенности системы
Сложность обвязки обусловлена спецификой работы твердотопливного котла:
- Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
- Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
- Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».
Сложность обвязки обусловлена зависимостью КПД от производительности.
Требования к месту установки котла
Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.
Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:
- наличие 1 входа шириной от 80 см;
- объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
- высота потолка – от 2,5 м;
- приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
- предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.
В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.
Вентиляционные отверстия располагают:
- приточное – не выше 50 см от пола;
- вытяжное – не ниже 40 см от потолка.
Преимущества системы отопления
Обогрев твердым горючим имеет следующие достоинства:
- Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
- Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
- Функциональность. Многие отопители оснащаются варочной поверхностью.
- Безопасность. Твердое топливо не взрывается, как газ.
- Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.
Обогрев твердым горючим обеспечивает безопасность и комфорт.
В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.
Недостатки
К отрицательным сторонам системы относятся:
Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность
Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.
Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

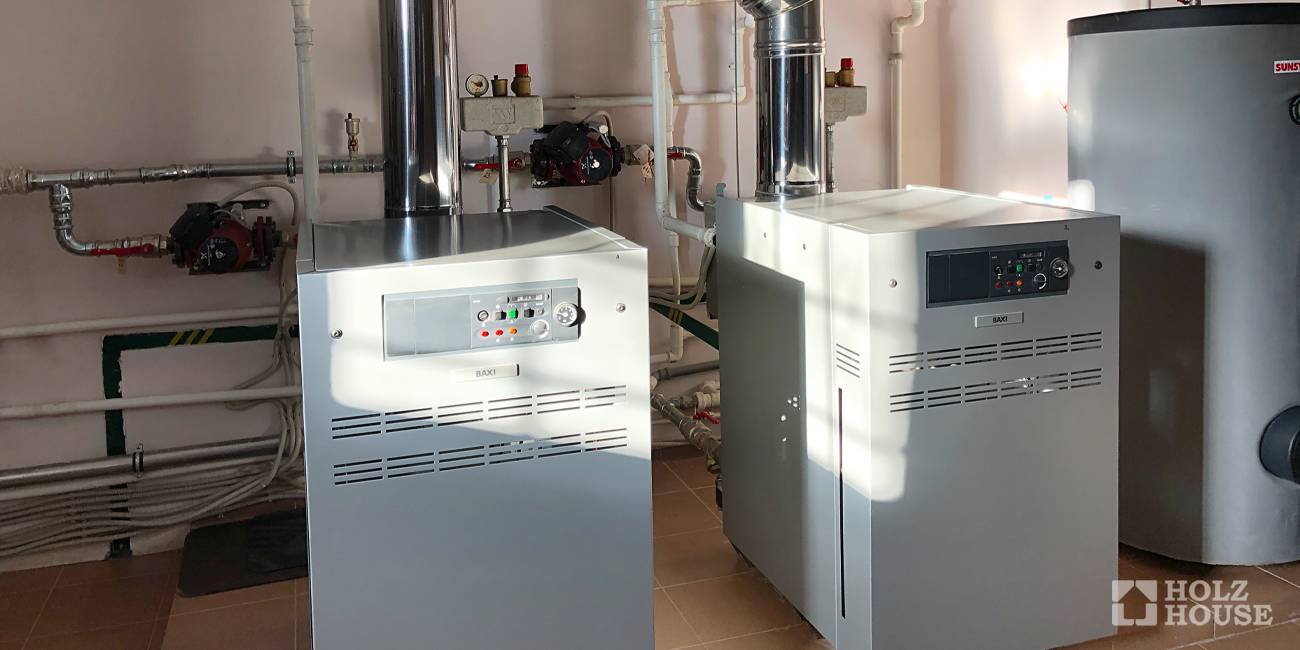

Выбор помещения для котельной
Расположение котельной в отдельном помещении в здании из бруса проектируется заранее и предусматривает удобство в эксплуатации. Если подключение отопительного оборудования и введение его в эксплуатацию – это сфера деятельности профильных специалистов, и без них вам никак не обойтись, то выбор помещения для котельной полностью зависит от решения домовладельца. Чтобы получить разрешение на установку котельного оборудования, помещение должно отвечать требованиям пожарной безопасности. Выделяют несколько основных вариантов расположения котельной:
Котельная в отдельно стоящем помещении
Построить для котельной отдельное здание – вариант трудоемкий и требующий дополнительных финансовых затрат, но зато самый безопасный. К тому же, учитывая, что отопительное оборудование производит специфический шум, предпочтительнее вывести его подальше от жилого пространства. В отдельно стоящем помещении правилами безопасности разрешено устанавливать котел мощностью более 200 кВт.
Котельная в пристройке
Расположение котельной в пристройке к дому имеет те же плюсы, что и в случае с отдельно стоящим помещением. Мощность котла также может быть достаточно высокой. Преимуществом пристройки котельной к дому является то, что при таком расположении значительно проще проводить коммуникации. Пристройку с котельной лучше не располагать со стороны главного фасада здания.
Котельная в доме
Обустроить котельную внутри загородного дома будет удобнее, потому что в помещение можно попасть когда угодно, не выходя для этого на улицу. Это доступный вариант расположения, который можно легко вписать в проект жилого строения из бруса. Котельную можно обустроить в подвале или на первом этаже. Цокольный этаж есть не в каждом здании, но при его наличии расположить котельную в цоколе будет практичнее и комфортнее. Такой вариант позволит сэкономить полезную площадь и отделит техническое помещение от жилых комнат. Проще всего сделать котельную на первом этаже частного здания – рядом с другими хозяйственными и подсобными помещениями
В этом случае важно продумать шумоизоляцию помещения и тщательно соблюсти технику безопасности при строительстве котельной и установке оборудования. Вход в котельную может быть как изнутри дома, так и с улицы
Отопительное оборудование небольшой мощности можно разместить даже на кухне.

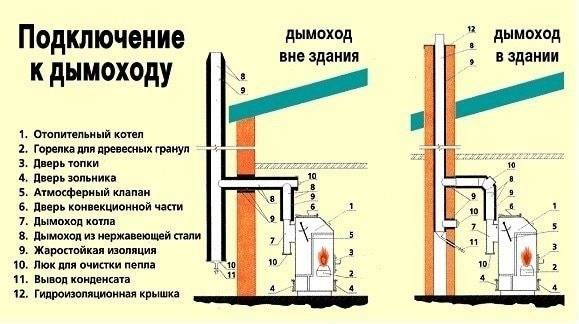

Монтаж дымохода для твердотопливного котла
Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:
- Хомут под растяжку – для надежной фиксации.
- Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
- Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
- Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
- Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
- Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
- Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
- Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
- Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
- Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
- Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
- Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
- Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
- Конус – элемент, завершающий дымоходный канал.
Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.
Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:
сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.
Элементы комплекта из нержавеющей стали
В комплект могут войти:
- конденсатосборник;
- опорная площадка;
- тройник-ревизия;
- тройник подключения;
- конус;
- монтажные элементы.
Какие элементы содержит схема
Схема обвязки представляет собой комплекс, составленный из следующих элементов:
- Циркуляционный насос.
- Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
- Расширительный бак.
- Шаровые краны — сливной, балансировочный и т.п.
- Манометр.
- Фильтры для очистки жидкости от твердых частиц.
Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.
Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.
Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.
Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)
Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы
Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.
Общие правила при подготовке к монтажу
Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.
Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.
Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:
- подготавливается котельное помещение;
- размещается агрегат на объекте;
- прокладываются трубные конструкции по помещению;
- выполняется обвязка;
- запускается агрегат и коммуникация.
Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:
- Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
- Между котлом и стеной нормативно безопасное расстояние составляет от 0.5 м.
- Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
- Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.
Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»
Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.
Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.
Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».
Схемы монтажа
Вариантов обвязки очень много. Чтобы подключить твердотопливный котел отопления своими руками, лучше использовать самые простые из них. Даже если простые схемы не подходят, то знание принципов работы системы позволит создать собственный проект.
Система открытого типа
Такие решения лучше всего подходят для отопителей на твердом топливе. Объясняется это максимальной безопасностью системы. Если внутри нее произойдет резкое повышение температуры, то контуры все равно останутся герметичными и работоспособными. Кроме того, отопление с естественной циркуляцией не нуждается в электропитании.
К недостаткам этой схемы следует отнести следующие моменты:
- Внутри системы свободно поступает кислород, ускоряющий образование коррозии на трубах.
- Нужно постоянно пополнять уровень жидкости в контурах, так как она испаряется.
- Теплоноситель в трубах имеет неравномерную температуру.
Но эти недостатки незаметны на фоне простоты, минимальной стоимости и очень высокой надежности системы. При монтаже котла по такой схеме следует учитывать то, что вход теплового агента в котел должен находиться минимум на полметра ниже радиаторов. У труб также должен иметься уклон.
Нужно будет рассчитать гидродинамическое сопротивление всех элементов системы, а во время монтажа свести к минимуму количество арматуры различного типа. Расширительный бачок следует крепить в самой верхней точке.
Закрытый отопительный контур
Подключение твердотопливного котла к закрытой системе отопления будет безопасным только в том случае, если на обратном трубопроводе установить мембранный расширительный бачок. Последний будет выполнять 2 функции: препятствовать доступу кислорода в систему и не допускать испарение теплоносителя.
При использовании этой схемы нужно помнить о следующих моментах:
- Емкость бака с мембраной должна быть не меньше 10% от емкости воды в системе.
- Трубу подачи придется оснастить предохранительным клапаном.
- В верхней точке нужно установить воздухоотводчик.
Дополнительные элементы системы придется докупать. Производители тт котлов редко комплектуют свою продукцию ими. Например, у котлов «Корди» предусмотрены места для крепления дополнительного оборудования, но самых элементов в комплекте нет.
Закрытая система относительно надежна, но не отличается равномерной температурой жидкости на разных участках. Проблема решается включением в схему циркуляционного насоса. Он обеспечит принудительное движение теплоносителя. В этом случае требования к уклонам труб в контурах и уровню монтажа теплогенератора становятся минимальными. Преимущество такой схемы в том, что в случае отключения электроэнергии задействуется байпас, обеспечивающий гравитационное движение жидкости, то есть система продолжит функционировать.
Помпу следует устанавливать на обратке перед входным штуцером котла. За счет меньшей температуры теплоносителя, идущего по обратной магистрали, насос будет работать с меньшей нагрузкой. Кроме того, это должно повысить уровень безопасности.
Подключение через коллекторы
К такой схеме прибегают в тех случаях, когда нужно к одному нагревателю подключить сразу несколько веток труб. Например, основной контур с радиаторами на стенах и дополнительный для теплого пола. Здесь без применения коллекторов не обойтись. Они нужны для балансировки системы. Если ее не сделать, то жидкость будет идти туда, где меньше сопротивление. В результате одни участки отопления будут горячими, а другие — холодными.
При использовании коллекторов можно подключить сразу несколько помп для обеспечения равномерной доставки воды потребителям. Кроме того, можно регулировать ее подачу. Главный и единственный минус такой схемы — усложнение конструкции, что влечет за собой увеличение финансовых затрат.
Отдельно следует упомянуть обвязку с применением коллекторов и гидрострелки. Она отличается от обычной схемы тем, что дополнительное устройство играет роль посредника. Стрелка имеет вид трубы, одновременно подключенной к входному и выходному патрубкам отопительного котла.
Схемы дровяного отопления дома
Схема подключения котла с аккумулятором тепла
Ключевым моментом в проектировании дровяного теплоснабжения является выбор схемы. От нее зависит — будет ли установлен дровяной котел отопления своими руками или его функции выполнит печь или камин. Для определения оптимального варианта необходимо учесть все возможные факторы.
Прежде всего учитывается площадь здания и количество комнат. Чаще всего дровяные печи отопления для дачи устанавливаются в том случае, если помещений максимум два. При этом не нужно делать систему водяного теплоснабжения.
Рассмотрим основные факторы, влияющие на выбор типа отопления:
- Водяное. Состоит из котла (печи, камин), подключенного к трубопроводу. Передача тепловой энергии происходит за счет установленных радиаторов. Оптимальный вариант для дома с площадью от 80 м²;
- Печное. Для нагрева воздуха в помещении используются печи дровяного отопления. Они характеризуются небольшим КПД, малой площадью обогрева. Однако для их обустройства необходимо меньше всего усилий. Исключение составляют конструкции из шамотного кирпича. Этот тип применяется для обогрева домов площадью менее 60 м²;
- Каминное. Аналог печному теплоснабжению. Разница закачается в размере камеры сгорания – у камина она значительно большое. К тому же отопление частного дома дровяным котлом иногда подразумевает наличие в конструкции варочной поверхности.
Теплообменник в печи
Как видно выбор варианта напрямую зависит от площади дома. Нужно учитывать, что схема дровяного отопления может быть модернизирована. В печь достаточно установить теплообменник, чтобы появилась возможность сделать полноценное водяное теплоснабжение.
Но самым распространенным вариантом является установка дровяного котла для отопления дома. Он намного практичнее и проще в эксплуатации, чем камин или печь.
Источники тепла
Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).
Экономичность
| Тип котла | Цена киловатт-часа |
| Электрический | 3-5 рублей в зависимости от региональных тарифов |
| Дизельный | 3,5-4 рубля |
| Газовый с питанием от газгольдера | 2,4-3 рубля |
| Угольный, пеллетный | 1,4-2 рубля в зависимости от местных цен на топливо |
| Дровяной | 1,1-1,3 рубля |
| Газовый с питанием от магистрали | 0,7-0,8 рубля |
Если на вашей улице есть газ, другие источники тепла можно не искать
Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления
Автономность
В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную температуру воздуха и водопроводной воды в полностью автоматическом режиме.
По этому параметру источники тепла распределяются в другом порядке:
Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;
Электрокотел: включил и забыл

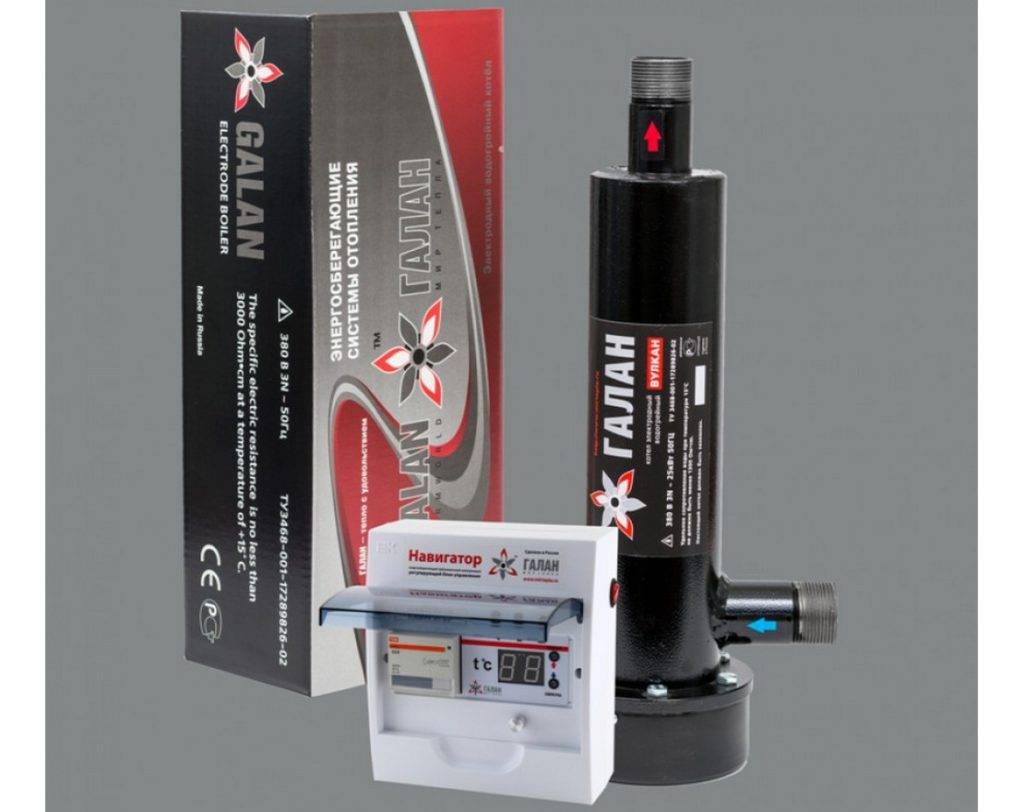

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит
- Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
- Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;
Дизельная котельная: существенная часть объема помещения занята топливными баками
- Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
- Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.
Твердотопливный пиролизный котел верхнего горения
Выводы
- Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
- Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);
Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой
- В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;
- Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.
Классический дровяной котел в дачном доме
Устройство и принцип работы
На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:
- камера для сгорания топлива;
- дымоход;
- камера для сбора золы;
- змеевик или теплообменник.
Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.
Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.
В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.
Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:
- температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
- манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
- для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
- циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.
Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.
Выводы и полезное видео по теме
На приведенном ниже ролике вы услышите аргументированное мнение специалиста об использовании различных видов труб для монтажа отопительной системы.
Для выполнения обвязки котла можно применять различные виды труб, для оптимального выбора которых следует учесть целый комплекс факторов: особенности котла и системы отопления, материальные возможности, личные предпочтения.
При наличии некоторой квалификации монтаж пластиковых элементов можно проводить самостоятельно, четко соблюдая схему, но для установки металлических труб лучше обратиться за помощью к специалистам.
Подыскиваете качественные трубы для обвязки котла? Или есть опыт монтажа и применения определенного трубопроката? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.
