Определение с параметрами проекта
Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:
- высокая интенсивность горения;
- сложность оперативной регулировки и контроля этого процесса;
- неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.
Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров
Разные конструкции
Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.
Схема типичного котла этого класса
Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:
- В начальном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
- Золу после завершения цикла удаляют через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.
Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.
В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Пиролизный котел
Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.
Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.
Пеллетный котел
В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.
Теплообменник для подогрева воды
Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.
Чертежи твердотопливных котлов длительного горения своими руками
Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.
Принципиальная схема котла
Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:
Чертежи твердотопливных котлов длительного горения своими руками
При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.
Конструкторскую документацию можно создать без соблюдения стандартов
Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
При удалении большого количества ржавчины перед окраской может понадобиться респиратор
Энергозависимые и энергонезависимые котлы
Принцип работы двухконтурного газового котла энергозависимого типа практически не отличается от энергонезависимых котлов. Они функционируют благодаря комплектующим, которые работают от электричества. Это циркуляционный насос, автоматика (полная регулировка роботы агрегата), вентилятор для отвода продуктов горения. В работе энергозависимых двухконтурных агрегатов есть такие недостатки:
- такое оборудование чувствительно к перепадам напряжения в сети, поэтому нужно дополнительно приобрести стабилизатор напряжения;
- если возникнут, какие либо аварии на линии электросети и света не станет, то котел не будет функционировать. На этот случай нужно обзавестись генератором или же блоком бесперебойного питания.
В энергонезависимых моделях котлов теплоноситель циркулирует естественным образом, по принципу конвекции. Для нормальной работы такого агрегата трубы в системе отопления должны быть большего диаметра. А также в этом случае расширительный бак должен быть открытым. Также для хорошей циркуляции трубопровод системы отопления проектируется под наклоном. Система отвода продуктов горения работает по принципу естественной тяги. Для этого устанавливается дымоходная труба, которая должна быть не менее 4 метров в высоту.
Энергонезависимым приборам нужно постоянное поступление воздуха, так как они оборудованы открытой камерой горения. А значит, в помещение должно происходить регулярное проветривание. Но конечно, несомненным преимуществом этого двухконтурного котла является то, что отсутствие электроэнергии никак не влияет на его работу.
Газовый котел Бакси: неисправности и их устранение
Горелки газового котла
Горелка газового котла
Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.
Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.
Устройство котельной и принцип работы
Чтобы работа котельной была безопасной, нужно правильно ее обустроить. Если планируется устройство котельной в частном доме на газу, то для этих целей нужно выделить отдельное помещение.
При его устройстве придерживаются следующих принципов:
- В этом помещении нельзя располагать больше двух нагревательных агрегатов.
- Легковоспламеняющиеся и горючие материалы здесь не хранят.
- В качестве напольного покрытия можно использовать прочную бетонную стяжку или нескользкую кафельную плитку либо керамогранит.
- Обшивка стен выполняется из негорючих материалов – стальные или асбестовые листы, штукатурка с последующей побелкой или покраской.
- Котел лучше установить в центральной части помещения, чтобы в любой момент можно было провести его техническое обслуживание.
- Входные двери с внутренней стороны обшиваются негорючими материалами, например, листом оцинкованной стали.
Принцип работы газовой котельной основан на сгорании природного топлива (сжиженного или магистрального газа). За бесперебойную подачу топлива отвечает автоматическая система обеспечения газом. При утечке топлива или аварийной ситуации защитная система перекрывает подачу газа.
Основные узлы газовой котельной
В котельной монтируются следующие важные узлы и агрегаты:
- газовое нагревательное оборудование;
- магистраль с газом;
- сетевой насос;
- система безопасности;
- сети холодного водоснабжения, электроснабжения, канализации;
- вентиляционная система;
- дымоход;
- контрольно-измерительные приборы;
- автоматика управления.
Нагревательное оборудование может быть настенного или напольного типа. Поскольку настенный газовый котел обычно имеет небольшую мощность, для его монтажа не понадобится отдельное помещение. В котельной чаще устанавливают напольную разновидность газовых агрегатов. Котел может быть одноконтурным или двухконтурным.
Камера сгорания в таких агрегатах бывает закрытого или открытого типа. Котлы с открытой камерой нуждаются в наличии традиционного дымохода, а агрегаты с закрытой камерой укомплектовываются коаксиальным дымоходом.

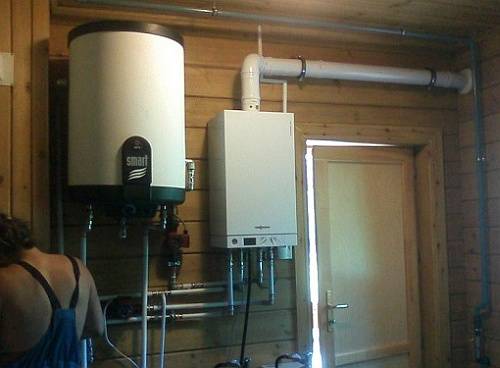

Работа с накопительным бойлером
Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.
По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.
Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.
Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.
Различие отопительных устройств по типу удаления продуктов сгорания
Удаление продуктов сгорания может осуществляться двумя способами:
- В моделях с естественной тягой дымовые газы удаляются с помощью тяги, создаваемой в дымоходе. Такие агрегаты требуют устройства традиционного дымохода.
- Для помещений, не оборудованных стационарным дымоходом, идеально подходят модели с принудительной тягой. Выведение продуктов сгорания происходит через коаксиальный дымоход, для установки которого достаточно проделать отверстие в стене. Коаксиальные дымоходы иначе называют конструкцией «труба в трубе». Внутренняя труба служит для выведения наружу продуктов сгорания, а по внутренней трубе поступает воздух.
Определение! Котлы с принудительной тягой не сжигают кислород в помещении и не нуждаются в притоке воздуха снаружи.
Удаление дыма
Способ удаления отходящих газов
Очень важный вопрос — каким образом из газовых котлов удаляется дым?
Если устройство оснащено открытой камерой сгорания, то все образовавшиеся дымовые газы будут покидать помещение через специальную дымовую трубу. А для поддержания процесса горения используется воздух из помещения, в котором находится котел
По этой причине важно обеспечить хорошую вентиляцию и постоянный приток воздуха. Кстати, газовые котлы с открытыми камерами сгорания стоят дешевле
У моделей, оснащенных закрытой камерой сгорания, дымовые газы удаляются принудительным образом. Для этого в конструкции предусмотрен вентилятор. Он вытягивает и под напором выбрасывает газы в дымовой канал, в качестве которого используется алюминиевая или стальная труба. А сам дымоотводящий канал выводится через наружную стену здания.
Приборы терморегулирования
Для автоматической регулировки работы котла используется множество встроенных приборов.
За регулирование температуры отвечает термостат или программатор.
В более простых моделях котлов температура регулируется термоэлементом – специальным устройством, представляющим из себя металлическую конструкцию, способную менять размеры (уменьшаться либо увеличиваться) под воздействием температуры. При нагреве/охлаждении термоэлемент меняет размер, воздействуя на приспособленный возле него рычажок, закрывающий или приоткрывающий заслонку тяги. От силы тяги в свою очередь зависит объем поступающего воздуха в камеру сгорания, контролируя процесс горения.
В продвинутых моделях устанавливаются контроллеры, регулирующие поток воздуха с помощью встроенного вентилятора. Таким образом, термостат может быть довольно простым или сложным, и даже программируемым, устройством. Программируемые термостаты – программаторы – могут контролировать выполнение заданных настроек на целую неделю с учетом требуемой температуры вплоть до минуты.
Грамотное использование настроек термостата позволяет добиться экономии на потреблении энергии в 20-30%, что позволит значительно снизить расходы на отопление. Пересмотрев необходимость в приобретении данного устройства, купить программатор для газового котла, можно даже уже имея котел.
Программаторы – это устройства, которые обеспечивают автоматическое управление температурой. Эти устройства могут сэкономить энергопотребление, обеспечить требуемый климат-контроль в помещении и продлить срок службы отопительной техники. Регулировать можно температуру воды в отопительной системе и температуру воздуха в помещении. Стандартная регулировка температуры воды предусматривает ручное или автоматическое включение/выключение нагревательного механизма зависимо от требуемой температуры воды в радиаторе.
Если за окном становится прохладнее или теплее, требуется другая температура воды в трубах и приходится проводить новые и новые настройки. Такие системы могут быть оснащены электронным табло и автоматической регулировкой. Но принцип их работы заключается в постоянном приведении системы в такой режим, при котором будет достигнута нужная температура воды путем пуска/выключения котла раз в несколько минут. При таком режиме постоянной готовности к включению горелки, насос работает постоянно. Это изнашивает оборудование.
Более оправданный вариант – это программатор, управляющий температурой воздуха в помещении, а не воды в трубах, когда задается нужная комфортная температура и происходит управление котлом, так же включая и выключая его, при этом запуская и отключая насос только при срабатывании датчика изменения температуры воздуха. Воздух остывает и нагревается медленнее, поэтому запуски происходят реже, что минимизирует затраты на электроэнергию и снижает износ оборудования. Те, кто желает получить более существенную экономию и комфортную температуру, покупают комнатный программатор для газового котла, они широко представлены на рынке.
Принцип работы
Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.
Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.
Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.
Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.
ОБРАТИТЕ ВНИМАНИЕ!
Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме. Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.
Устройство
Двухконтурный котел состоит из следующих узлов:
- Газовая горелка. Она выполняет основную функцию — является источником тепла.
- Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
- Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
- Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
- Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
- Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
- Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
- Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.
Дополнительные элементы котлов
Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.
Речь идет о следующих элементах:
- Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
- Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
- Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
- Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.
Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.
Устройство газового котла отопления
Котел газовый устроен так, что напоминает мини-котельную в доме. Он обладает защитными свойствами, самодиагностикой и несколькими элементами управления.
Он состоит из:
- Расширительного бака;
- Теплообменника;
- Предохранительного клапана;
- Встроенного насоса, который обеспечивает постоянную циркуляцию воды в системе.
Принцип работы практически всех встроенных котлов одинаков. Так же, как и элементы и комплектующие, из которых они состоят.
Через форсунку, которыми оснащена газовая горелка в камеру сгорания котла подается газ
Эти форсунки имеют немаловажное значение для равномерного распределения топлива по всей горелке. Это, в свою очередь, обеспечивает равномерное нагревание теплоносителя
За счет энергии, выделяемой в процессе сгорания газа происходит нагревание теплообменника, от которого тепло передается теплоносителю (воде).
В некоторых системах присутствует циркуляционный насос. Его задачей является обеспечение давления там, где естественной циркуляции ил нет, или не достаточно. Расширительный бак не дает перегретой воде привести к негативным последствиям (взрыву или закипанию). Система дымоотведения в котлах также может быть и с принудительной тягой, и с естественной. В каждом исправном современном газовом котле присутствует автоматика, которая контролирует температуру нагрева в системе. Она основа на датчиках.
В каких режимах он может работать?
Существует два основных режима работы двухконтурного газового котла:
- Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
- Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.
Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.
При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.
Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.
В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.
В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.
Автоматика и дистанционное управление
Автоматизация котельной частного дома позволяет настраивать ее под параметры сети, осуществлять дистанционное управление работой системы, а также обеспечить необходимый уровень безопасности.
Дистанционное управление работой котельной дает следующие преимущества:
- Можно поддерживать обычный режим работы либо настраивать температуру обогрева в каждой комнате отдельно.
- Если в холодное время года вам нужно надолго уехать из дома, то благодаря удаленному управлению можно защитить систему от замерзания.
- Можно дистанционно заблаговременно включать отопление в доме перед вашим приездом на праздники или выходные.
- Вы всегда будете осведомлены о работе автономной отопительной системы вашего дома, при необходимости можете провести диагностику и отрегулировать ее.
- Чтобы снизить расход топлива, в каждый временной промежуток можно поддерживать в доме определенную температуру. Например, если днем в доме никого нет, то котел можно включить на минимальную мощность, а перед возвращением снова хорошо прогреть дом.
Самым перспективным считается погодозависимое управление отоплением. В этом случае устанавливается умный котел отопления, который помимо датчиков измерения комнатной температуры имеет внешний измеритель для оценки температуры воздуха за окном. Если на улице холодает, то котел сильнее нагревает теплоноситель, при потеплении степень нагрева уменьшается.
На чем можно экономить при использовании газового котла
Экономия и ее разумный просчет особенно актуальный вопрос, если речь идет об отоплении и выборе котла. В разрезе экономии, на газовые котлы напольные отзывы специалистов сходятся – напольные являются менее ресурсорасходными.
Грамотный монтаж
Эксперты также сходятся во мнении, что эффективная, надежная и экономная работа котла возможна только при правильной организации не только монтажа самого котла, но и всей отопительной системы
Кроме того, важно учесть все меры, предупреждающие выход оборудования из строя, поскольку ремонт, сервисное обслуживание газовых котлов – это тоже значительные материальные расходы, которые в свою очередь тоже можно сократить, своевременно обращаясь в сервисный центр газовых котлов, а также оформив договор на обслуживание газового котла
Чистка котла своими руками
Самостоятельная мойка теплообменников тоже может сократить расходы, если выбрать соответствующий вид устройства, позволяющий самому проделывать такую процедуру. Важным, в том числе и с точки зрения экономии, является обязательное заземление газового котла в частном доме. Ознакомиться с основными видами газовых котлов для отопления частного дома можно здесь. Даже если котел уже давно в эксплуатации, но это требование не выполнено, им не следует пренебрегать: стоит узнать, как заземлить газовый котел в частном доме и провести данную процедуру.
Выбор газового котла
Средством экономии является и сам выбор котла
Дешевый, подороже, с автоматикой или без, на чем можно выиграть в самом начале и в последующей эксплуатации – все это важно учесть и просчитать. Ярким примером неоднозначности расчета экономии на отоплении может стать приобретение котла типа АГВ (аппарат газовый водонагревательный), под которым подразумевается самый дешевый вид котла старого, советского, образца с примитивной автоматикой
Стандартно газовый котел АГВ имеет очень низкую цену, но и низкий КПД, зато не нуждаются в электричестве. Только точный просчет поможет определить степень экономии при использовании данного прибора. Про отечественные газовые котлы можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства» .
Важно также определиться с потенциальными проблемами тех или иных котлов при выборе оптимальной модели. Например, газовый котел МОРА неисправности будет терпеть постоянно вплоть до выхода из строя в условиях нестабильности электрического напряжения, при малейших ошибках настройки и недостатке воды в системе
А на газовый котел Мастер Газ Сеул отзывы на первый взгляд, противоречивые, однако они дают информацию об уязвимых местах данной модели – накапливание отходов горения в котле, что приводит к шумной работе вентилятора, течи и нестабильной температуре воды при подаче, при этом со своей основной функцией, обогревом, данная модель справляется исправно.
Вероятно, у каждой бюджетной модели, есть такого рода особенности, которые при определенных условиях могут не проявляться, оправдывая таким образом экономию на покупке, а при знаниях устройства котла, а также сильных и слабых сторон каждой модели, можно не оставаться безучастным и не пускать ситуацию на самотек, а управлять уровнем комфорта и размером затрат при эксплуатации отопительной техники.
Основные узлы газового котла
Котлы являются только частью общей системы отопления помещения и в свою очередь имеют разные конструкции, но есть ключевые составляющие, присутствующие в каждом из них. К основным составляющим газового котла относятся: система подачи газа, горелка, теплообменник. Как же они взаимодействуют между собой и собственно сам газовый котел отопления как работает, и что именно должно происходить внутри котла, чтобы в доме стало тепло?
Тепло образуется в результате горения газа. Система подачи газа отвечает за равномерное его поступление к горелке, которая должна быть в этот момент включена. Тепло, получаемое при сгорании, передается в теплообменник, который и отвечает за передачу тепла в отопительную систему. Роль теплообменника, как понятно из названия, в обмене теплом между двумя веществами. Это может быть нагревание либо охлаждение. Теплообменники устроены по-разному, но основная их суть в том, чтобы полученная температура одной жидкости внутри теплообменника передалась другой жидкости, которая далее будет распространять эту температуру по трубам всей отопительной системы.
Как работает газовый котел отопления и его основные составляющие
Для всех, кто решил обзавестись газовым котлом для своего жилища – частного дома, коттеджа, или занимается вопросами отопительной системы производственного помещения, будет нелишней информация о том, каков же принцип работы газового котла отопления и какими бывают отопительные приборы.
Зная устройство газовых котлов отопления, можно сделать правильный выбор техники и в последующем быть теоретически подкованным при ее эксплуатации, знать, как можно добиться большей экономии при использовании отопителей, а также разбираться в возможных причинах неисправностей уже имеющегося котла, а не относиться к нему как к загадочному «черному ящику». Как говорится, осведомлен – вооружен.
Как регулируется работа внутри котла
Если котел включен и находится в рабочем состоянии, встроенные в систему управления датчики проверяют температуру отопительной системы и передают результаты терморегулятору. Терморегулятор – это устройство, отвечающее за автоматическое регулирование отопительного прибора в части поддержки заданной потребителем температуры. Датчики являются составляющей частью терморегулятора.
Если температура по результатам замера оказалась ниже нормы, автоматическая система переводит отопительный прибор в режим нагрева, вода нагревается в теплообменнике и, с помощью насоса, если он есть, подается в трубы, распространяя тепло по всему помещению.
Система отопления замкнута, то есть по трубам постоянно циркулирует вода, которая является теплоносителем, не меняя своего объема.
Если объем нарушается, вся система может работать некорректно. Обычно так или иначе это замечается, например, если шумит газовый котел, это может быть свидетельством недостатка воды в отопительной системе, что в свою очередь приводит к перегреву котла. В таких случаях проверяют регулировку термостата (прибор, отвечающий за поддержку постоянной температуры), если она в норме, проверяют уровень воды и доливают ее при необходимости, обеспечивая систему необходимым объемом для нормального функционирования.
Принцип работы котельной
Котельной называют отдельное помещение, которое выделяется для установки нагревательного оборудования.
В зависимости от места расположения помещения выделяют следующие виды котельных:
- При сооружении отдельной постройки для установки газового оборудования говорят об отдельно стоящей котельной. Отопительные магистрали, которые идут от этой постройки к дому, хорошо утепляются, чтобы не было теплопотерь. Преимущество таких вариантов в надежной защите от шума, который издает работающее оборудование, а также безопасности для людей в случае плохого удаления угарного газа.
- Пристроенная разновидность примыкает к жилому дому. Этот вариант более выгодный тем, что не нужно тянуть коммуникации от отдельной постройки в дом и хорошо их утеплять. Более того, вход в это помещение можно организовать непосредственно из дома, чтобы зимой вам не приходилось ходить по улице для регулировки работы котла и проверки исправности системы.
- Встроенный тип таких помещений располагается внутри дома. В этом случае намного проще прокладывать отопительный контур и другие необходимые коммуникации.
Одноконтурные и двухконтурные котлы
Несмотря на то, что отопительный котел – сложное устройство, основная его схема понятна каждому желающему разобраться. К примеру, ответ на вопрос что такое двухконтурный газовый котел довольно прост. Котел предназначен для отопления жилища, обеспечивая контур (система труб по всему помещению) теплом. Если к котлу присоединена еще и система обогрева воды, которая осуществляется примерно по такому же принципу, то котел обслуживает два контура и снабжен двумя теплообменниками. В зависимости от этого котлы делят на одно- и двухконтурные.
Таким образом котлы газовые для отопления и горячего водоснабжения – это двухконтурные котлы. Если контур один (только отопление), то прогреваются только отопительные трубы, если два (отопление и водонагрев), то система попеременно отправляет нагретую воду то в систему труб, предназначенных для отопления, то в трубы для водоснабжения.

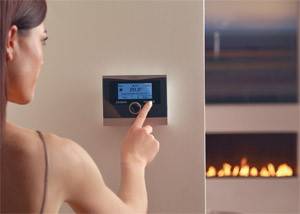

Как управлять настенным газовым котлом?
Управление настенным газовым котлом
Теперь перейдем к системе управления. Она, чаще всего, состоит из пульта (имеет функционал комнатного термостата), на котором потребитель выбирает программу работы, платы, установленной внутри корпуса, а также внешних датчиков для погодозависимой автоматики (есть не на всех моделях).
Последняя подстраивает работу котла под внешние погодные условия, помогая экономить газ когда тепло.
Современные настенные газовые котлы могут управляться дистанционно — через специальные GSM-модули или интернет.
В последнем случае внутри отопительного аппарата имеется Wi-Fi или другой интерфейс для подключения к всемирной паутине.
