Устройство и принцип работы солнечной батареи: схема и комплектующие, история создания

Что такое солнечная батарея?

Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.

Солнечная электростанция не эффективно работает ночью и в пасмурные дня, в то время как пик электропотребления приходится именно на вечерние часы

Главными преимуществами солнечной батареи являются:

• простая установка устройства, которая не требует прокладывания кабелей к опорам;
• система не требует больших временных затрат на свое обслуживание;
• выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
• конструкция не имеет подвижных частей;
• бесшумный режим работы;
• поставка электроэнергии не зависит от распределительной сети;
• длительный период эксплуатации системы при минимальных затратах.

Недостатки солнечной батареи:

• процесс изготовления системы весьма трудоемкий;
• солнечная панель занимает много места;
• устройство очень чувствительно к загрязнению;
• ночью батарея не работает;
• эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.

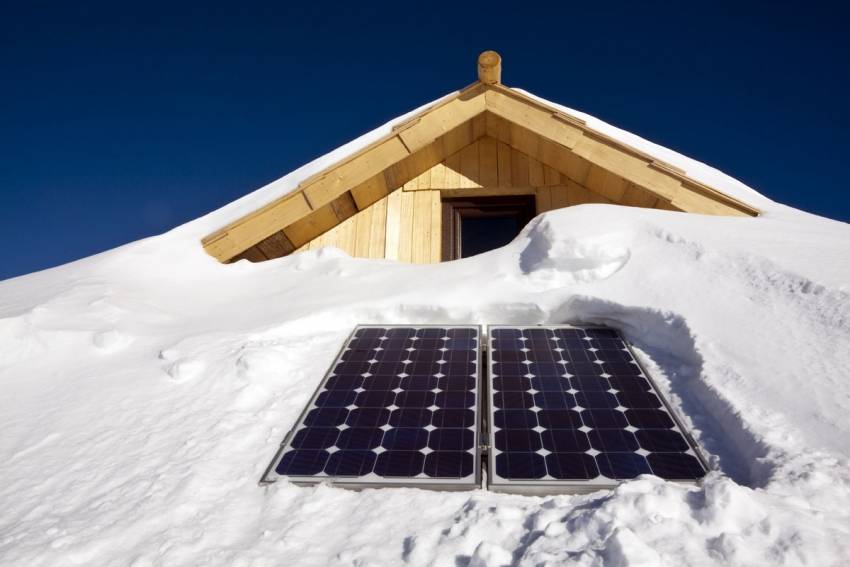

В зимнее время стоит позаботиться о возможности очистки солнечных панелей от изморози и снега

Как выполнятся монтаж

Выбирают место, где будут фиксироваться панели. Оценивают факторы:

• тень: следует найти наиболее ярко освещаемый на протяжении всего дня участок;
• ориентация по сторонам света: если объект расположен на севере, модуль располагают лицевой панелью к югу и, наоборот;
• угол наклона: он должен соответствовать широте, в которой находится объект (в зависимости от положения относительно экватора осуществляется коррекция 12°).

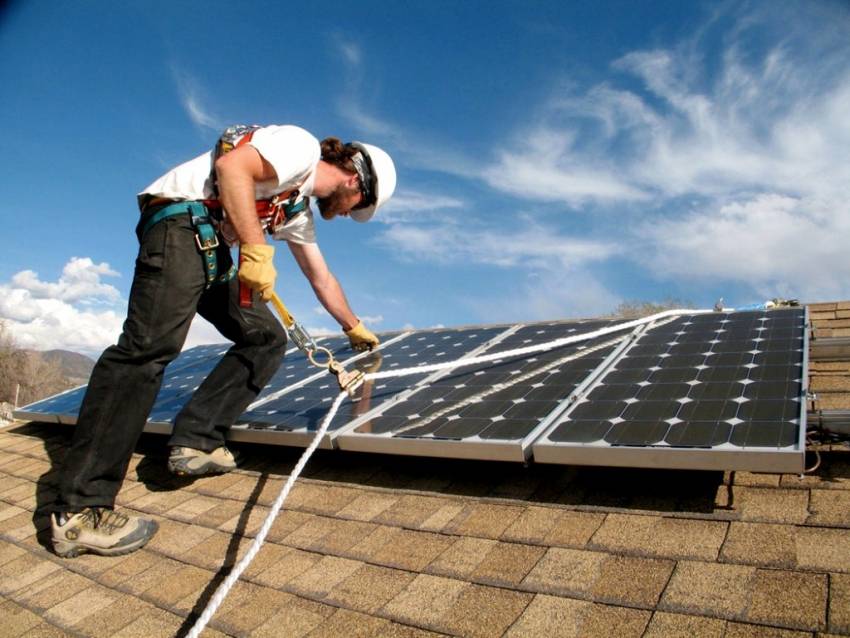

Монтаж солнечных панелей

Крепить панели можно на крыше дома или при помощи специальных ферм. В первом случае достаточно зафиксировать профили. К ним уже крепят модули при помощи болтового соединения. Когда же солнечные батареи монтируются на специальных конструкциях (фермах), этапы работ будут отличаться:

1. Выполняется сборка профилей, уголков.
2. Подготавливают болты нужного размера, инструмент.
3. Фиксируют панели так, чтобы не было люфта между ними и опорной конструкцией.

Подключение электроники предполагает необходимость присоединения батареи посредством проводов. Соединяют контроллер, инвертор согласно схеме. На последнем этапе вся конструкция подключается к потребителю (обслуживаемому объекту).

Преимущества и недостатки

Солнечные батареи, так же как другие устройства обладают своими достоинствами и недостатками. К несомненным плюсам этих систем можно отнести следующие:

• Возможность автономной работы позволяет организовать питание объектов, электронных устройств и освещения, удаленных на значительное расстояние от стационарных электрических сетей.
• Значительная экономия денежных средств в процессе эксплуатации. Солнечный свет, превращающийся в электроэнергию, ничего не стоит и не требует дополнительных расходов. Платить приходится лишь за инверторы и аккумуляторные батареи, требующие периодической замены. И даже в этом случае солнечные панели окупятся примерно за 10 лет при среднем гарантийном сроке службы в 25-30 лет. При соблюдении всех правил эксплуатации, батареи смогут прослужить еще дольше.
• По сравнению с обычными электростанциями, потребляющими топливо и загрязняющими окружающую среду, схема работы солнечных панелей отличается экологической чистотой и отсутствием шума.

Тем не менее, данные устройства обладают и серьезными недостатками, которые следует заранее учитывать в предварительных расчетах:

• Высокая стоимость не только панелей, но и дополнительных компонентов – инверторов, контроллеров, аккумуляторных батарей.
• Окупаемость наступает слишком долго. Деньги в течение длительного времени оказываются извлеченными из оборота.
• Солнечные системы с фотоэлектрическими элементами требуют очень много места. Довольно часто для этих целей приходится задействовать не только всю крышу, но и стены здания, серьезно нарушая проектные дизайнерские решения. Дополнительное место необходимо аккумуляторным батареям с большой емкостью, которые в отдельных случаях могут занять целое помещение.
• Процесс вырабатывания электроэнергии происходит неравномерно, в зависимости от времени суток. Этот недостаток компенсируется аккумуляторными батареями, которые днем накапливают электроэнергию, а ночью отдают ее потребителям.

Аморфные панели из кремния

Аморфные панели дешевле остальных, это обуславливает принцип работы солнечной батареи и ее устройство. Каждая панель состоит из нескольких тончайших слоев кремния. Их изготавливают путем напыления частиц материала в вакууме на фольгу, стекло или пластмассу.

КПД панелей значительно меньше, чем у предыдущих моделей. Он достигает 6%. Кремниевые слои довольно быстро выгорают на солнце. Уже через полгода использования этих батарей их эффективность упадет на 15%, а иногда и на все 20.

Два года работы полностью исчерпают ресурс действующих веществ, и панель нужно будет менять.

Но есть два плюса, из-за которых эти батареи все же покупают. Во-первых, они работают даже в пасмурную погоду. Во-вторых, как уже говорилось, они не такие дорогие, как другие варианты.

Принцип работы

Разъяснить особенности работы солнечной батареи достаточно сложно, но можно разобраться в общих моментах:

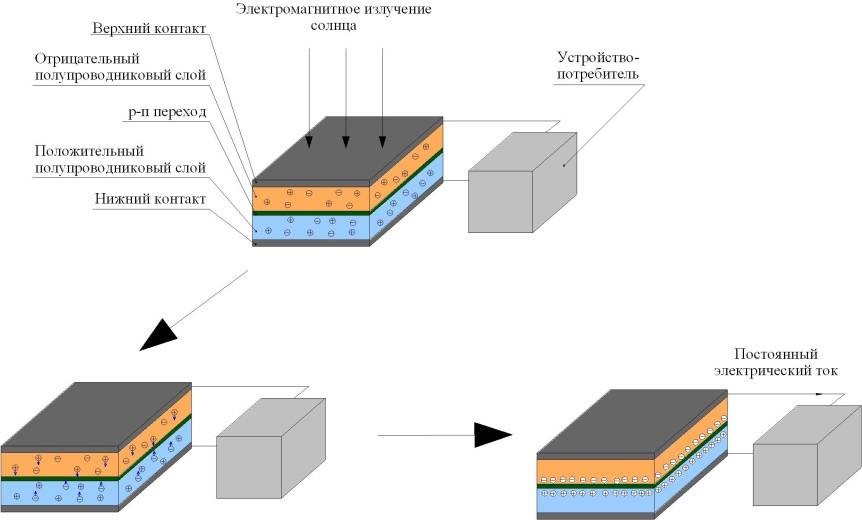

1. Когда солнечный свет попадает на фотоэлементы, там начинается образование неравновесных электронно-дырочных пар.
2. Из-за избытка электронов они начинают перемещаться в нижний слой полупроводника.
3. Во внешней цепи возникает напряжение. Положительный полюс возникает на контакте р-слоя, а на контакте n-слоя появляется отрицательный.
4. Если к фотоэлементам подключена аккумуляторная батарея, то получается замкнутый круг и постоянно движущиеся электроны обеспечивают постепенный заряд аккумулятора.
5. Обычные кремниевые модули относятся к однопереходным элементам, которые могут генерировать энергию только от определенного спектра солнечного света. Именно из-за этого КПД оборудования невысокий.
6. Чтобы решить проблему, изготовители разработали каскадные варианты, они могут брать энергию у разных лучей солнечного спектра. Это повышает КПД, но за счет высокой себестоимости производства цена таких панелей намного выше.
7. Та энергия, которая не преобразовалась в электричество, превращается в тепло, поэтому солнечные батареи греются в процессе работы до 55 градусов, а полупроводниковые – до 180. Причем по мере нагревания эффективность работы солнечной батареи снижается.

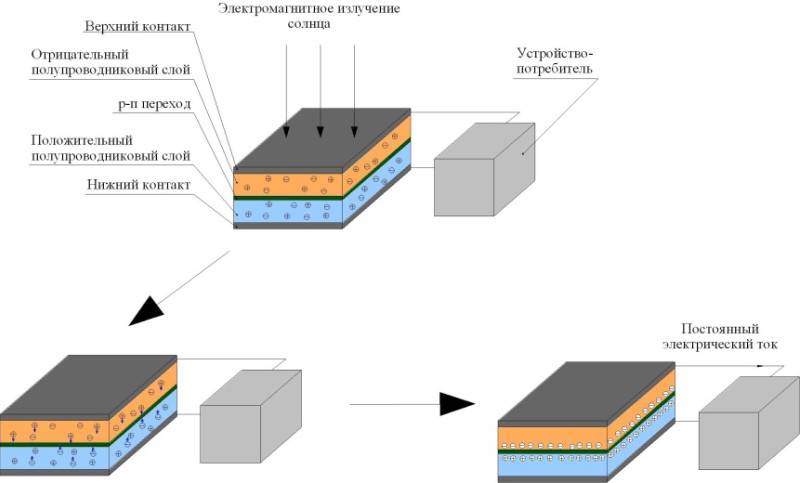

Простейшая схема работы солнечной батареи.

Кстати! Наибольшая эффективность работы солнечных панелей достигается в ясные зимние дни, когда света хватает, а низкая температура остужает поверхность.

Технология производства

Для создания солнечных панелей используется чаще всего кремний. По степени распространенности этот элемент считается вторым во всем мире

На производстве применяется кварцевый песок, причем важно, чтобы он был максимально очищен от примесей. Технология обработки этого материала включает в себя несколько этапов по его переплаву, вместе с синтезом при участии химических веществ

Смотрим видео, этапы производства и принцип работы солнечного элемента:

Дальнейшие действия зависят от того, какого рода технический кремний планируется получить: монокристаллический, поликристаллический или аморфный. При производстве первого варианта из названных используется способ выращивания материала с однородной структурой посредством затравочного монокристалла. Для получения поликристаллического материала применяется химическое осаждение паров, при этом структура получается неоднородной, так как молекулы застывают неупорядоченно.

Где взять солнечные элементы

Фотоэлемент – ключевая деталь будущей солнечной батареи. Их поиск и покупка по адекватной стоимости – основная сложность в конструировании солнечной батареи. Существует несколько доступных вариантов:

1. Извлечь полупроводниковые кристаллы из диодов и транзисторов, которые можно найти в старых радиоприемниках и телевизорах.
2. Купить на eBay или AliExpress.
3. Купить в отечественных магазинах, которые чаще всего просто перепродают товар из AliExpress и eBay.

Солнечные элементы

Прежде чем начать поиск солнечных элементов, определитесь с задачами, которые поставите перед батареей. Далее высчитайте необходимую мощность. Для этого сложите нагрузку приборов, которые запитаете от солнечной панели. Под эту величину и набирайте элементы.

Принцип работы и устройство солнечной батареи

Устройство и принцип действия солнечной батареи

На сегодняшний день солнечные преобразователи производятся в большинстве случаев из кремния. Отличают 2 вида передовых технологий, на базе которых функционируют батареи: поликристаллическая и монокристаллическая.

Поликристаллическая по стоимости ниже, благодаря чему не особо эффективная технология.

Монокристаллическая по стоимости выше, цена которой зависит от трудозатратной технологии изготовления, а точнее выращивания монокристаллов. Она предоставляет больше количества электроэнергии и срок службы ее существенно больше. Благодаря этому, монокристаллический солнечный модуль является наиболее лучшим для использования его в повседневной жизни.

Работа солнечного элемента сопряжена с его устройством. Состоит он из кремниевых наружных пластин, с различными свойствами проводимости, и внутреннего слоя чистого монокристаллического кремния. Внутренний слой имеет установленную дырочную проводимость. Один из наружных проводников тоньше противоположного слоя и покрыт особым слоем, образующим цельный металлический контакт.

При попадании на один из наружных слоев солнечного света создается фотогальванический эффект, что приводит к формированию в этом слое свободных электронов. Данные частицы получают вспомогательную энергию и способны преодолеть внутренний слой элемента, который в данном случае именуется барьером. Чем больше объем солнечного света, тем сильнее происходит процесс прохождения или перепрыгивания электронов от одной наружной пластины к другой, минуя внутреннюю перегородку. При замыкании наружных пластин возникает напряжение. Та пластина, которая усиленно отдает частицы, создает в себе так называемые дырки, обретает знак минус, а которая принимает, обретает знак плюс.

Гибкие солнечные батареи

Очень удобными являются гибкие панели, которые легко сворачиваются в рулон, словно обычная бумага. Хотя стоимость их выше, чем твердотельных аналогов, они на рынке заняли свою нишу. В основном они пользуются спросом у туристов и путешественников, которым в условиях отсутствия электрификации необходимо заряжать мобильные гаджеты. Главным производителем гибких батарей, работающих от солнечной энергии, является компания Sun Charger, которая, к слову, недавно обновила свой модельный ряд моделями 34 Вт и 9Вт.

T_3Fq3YnxMk

Первая модель подходит для питания планшетов, сотовых телефонов, видеокамер, цифровых фотоаппаратов, GPS, гелевых аккумуляторов 6 и 12 вольт, т.е. она может в условиях похода обеспечить потребности нескольких человек.

SunCharger SC-9/14 — батарея в сложенном виде

Она же — в раскрытом виде

Особенности батареи: компактная складывающая конструкция, работающая в диапазоне температур от -50 до +70 градусов, вес которой всего 420 граммов, снабжена антибликовым покрытием, встроенным светодиодом, люверсами для крепления. Выходной разъем круглый (5.5 мм / 2.1 мм.).

Характеристики электрические: рабочее выходное напряжение 13,5 В (стандартное 12В), без нагрузки – 19В; рабочий выходной ток – 0,65 А; габариты в сложенном и развернутом виде — 20.5х15х3 см и 50х41.5х0.4 см; мощность выходная – 8,6 Вт.

Выходной разъём SunCharger SC-9/14

Вторая модель SunCharger SC-34/18 на сегодняшний день является в линейке гибких солнечных батарей самой мощной. Разработана она специально для универсальных накопителей (ноутбуков), имеющих на входе зарядки, как правило, 17-19 вольт. Максимальная мощность – 18В. К накопителям она подключается напрямую, что обеспечивает идеальное согласование. Понятно, что для менее «прожорливых» накопителей она также подходит, в том числе для двенадцати вольтовых свинцовых аккумуляторов, используемых в автомобилях.

Солнечная батарея выдает 18 В в точке своей максимальной мощности и напрямую подключается к этим накопителям. Таким образом, она «идеально» с ними согласована.

Естественно, эта батарея подходит и для зарядки менее прожорливых потребителей. Как известно, мощности мало не бывает. А также спокойно заряжает 12 В свинцовые аккумуляторы, в том числе, и автомобильные (через несколько часов зарядки уже можно завести машину). Толщина ее 4 см (т.е. стала чуть больше), но получилась батарея даже немного компактнее, чем обычные батареи на 12 В.

Солнечная гибкая батарея (модель SunCharger SC-34/18)

Достигнуто это за счет более тонкой ткани, используемой в ее производстве и ламинированных фотоэлементов большей площади.

Эта же батарея в раскрытом виде

Помимо особенностей, характерных для предыдущей модели, здесь имеются на выходе помимо круглого разъема, еще «мама» и «папа».

Электрические характеристики: мощность выходная, как понятно из маркировки, 34 Вт; рабочий выходной ток – 1.9 А; габариты 40х18х4 см (в сложенном виде) и 40х18х4 см (в раскрытом). Напряжение на выходе – 18 В и 26 В (без нагрузки). Вес, конечно, намного больше – 1,7 кг.

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

• Непосредственно фотоэлементы / солнечная панель;
• Инвертор, преобразовывающий постоянный ток в переменный;
• Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Оптимизация полученных значений

Если идет речь о создании на 100% автономной системы, здесь солнечное электричество вырабатывается довольно дорого. В этом случае, исходя из данных, занесенных в спецификацию, лучше оставить в перечне только приборы с энергосберегающими характеристиками — если это лампы, то светодиодные или люминесцентные, если холодильник, то класса А, а еще лучше А++ .

Приборы, которые не относятся к разряду самых необходимых, выгодней питать от генератора. Когда гелиостанция — резервный вариант, то при временном отсутствии централизованной подачи электропитания, также лучше не использовать энергоемкую технику до момента, пока ситуация не нормализуется.

Солнечная электростанция будет работать стабильно в безаварийном режиме, если нагрузки выровнять по максимуму, исключить возможность резких временных провалов электропотребления. Опираясь на эти критерии, можно выбрать для своей солнечной установки экономичные варианты составляющих ее модулей. Полнее раскрыть всю картину поможет график.

На нем четко можно проследить неравномерность потребления электроэнергии и сделать так, чтобы пиковые нагрузки приходились на период, когда солнце наиболее активно.

На данном графике вы сможете отследить как неравномерно энергопотребление: нам нужно – сдвинуть максимумы на время наибольшей активности солнца и снизить потребление электроэнергии в сутки, особенно ночью.

Оптимизировать нерациональный график энергопотребления можно на базе спецификации, снизив как суточное потребление, так и среднесуточную почасовую нагрузку. Возможно, нет смысла покупать более мощные и дорогие солнечные модули, а разумней смириться с небольшими временными неудобствами.

Схема электропитания

В цепь солнечного электроснабжения дома входит несколько элементов. Каждый из них выполняет свою функцию и должен присутствовать в системе. Электропитание от гелиобатареи включает такие устройства:

• панели;
• инвертор;
• контроллер;
• аккумуляторы.

Контроллер выполняет защитную функцию как для панелей, так и для аккумуляторов. Он не даёт проходить обратным токам ночью и в облачную погоду, а также защищает АКБ от полной разрядки или чрезмерной зарядки.

Инвертор трансформирует постоянный ток в переменный. Из 12 Вт или 24 Вт получается 220 Вт. Не стоит включать в систему автомобильные аккумуляторы, так как они не способны переносить постоянные заряды и разряды. Лучше всего для этой цели использовать специализированные аккумуляторы.

Крупнейшие производители солнечных батарей

Мировыми лидерами среди производителей являются китайские заводы, такие как Suntech, Yingli, Trina Solar.

Также не сдают позиции США- First Solar и японская компания Sharp, с ее солнечным подразделением Sharp Solar.

Все эти компании имеют большие заводы, лаборатории разработки и испытаний произведенных модулей.

Американская компания First Solar кроме производства принимает активное участие в проектировании и строительстве крупнейших солнечных станций в Америке. Например инженеры этой компании спроектировали мощнейшую в мире СЭС Агуа-Калиенте, которая находится в штате Аризона.

В Украине также наметилась положительная тенденция для солнечной энергетики. Самой крупной станцией считается СЭС «Перово» расположенная в Крыму общая мощность которой 105,56 МВт. Построена австрийской компании производителем солнечных панелей Activ Solar.

​

Крупная китайская компания Suntech известна тем, что готовила к летней Олимпиаде-2008 футбольный стадион под названием «Птичье гнездо» в Пекине. Вырабатываемая на протяжении дня с помощью солнечных батарей электроэнергия аккумулируется, а затем используется для освещения стадиона, полива травы на футбольном поле и работы телекоммуникационного оборудования.
